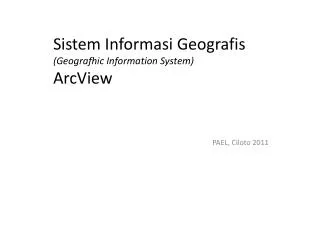

  1. Sistem Informasi Geografis(Geografhic Information System)ArcView PAEL, Ciloto 2011

  2. Pokok Bahasan • Pengertian SIG • Jenis Data SIG • Kemampuan-kemampuan yang dimiliki oleh perangkat lunak SIG arcView, Shape Files, User interface yang digunakan perangkat lunak SIG Arcview • Pesyaratan Hardware dan software • Arsitektur ArcView • Menggunakan fasilitas Help

  3. Apa itu SIG ? Sistem Informasi Geografis (SIG) adalah paket perangkat keras dan lunak komputer, data geografis dan personil, yang didesain untuk menghimpun, menyimpan, memperbarui, memanipulasi, menganalisis, dan menampilkan berbagai bentuk informasi dengan referensi geografis

  4. Kemampuan • Pertukaran data • Analisis statistik dan operasi matematis • Menampilkan informasi (basis data) spasial maupun atribut • Menjawab query spasial maupun atribut • Melakukan fungsi dasar SIG • Membuat peta tematik • Meng-custimize aplikasi dengan menggunakan bahasa skrip • Melakukan fungsi SIG lainnya

  5. Jenis Data Ada dua macam, yaitu data grafis dan data atribut (tabular) • Data grafis adalah bentuk atau kenampakan objek di permukaan bumi. • Data tabular adalah data deskriptif yang menyatakan nilai dari data grafis tersebut

  6. PenggambaranKenampakanGeografis / Geographical Features Ada 4 macam, yaitu titik (point), garis (line/polyline) , area (region/poligon) dan Citra • Titik biasanya digunakan untuk mewakili objek kota, stasiun curah hujan, alamat customer dan lain-lain. • Garis dapat dipakai untuk menggambarkan jalan, sungai, jaringan listrik dan lain-lain. • Area digunakan untuk mewakili batas administrasi, penggunaan lahan, kemiringan lereng, dll. • Citra digunakanbaiksebagailatarbelakangbagi data lain, sepertipeta yang discan, jugasebagaititikawalpemrosesancitra, seperticitrasatelit.

  7. Map Map: Adalah diagram yang menggambarkan suatu kejadian dengan menggunakan peta. SPOT MAP • Menggunakantitik-titik (dots) atausimbol-simbol lain dimanapenyakit/peristiwaterjadi. • Tidakmenunjukkanjumlahpendudukberisiko, atautidakdapatmenunjukkanrisikokejadianpadalokasitertentu, karenabesarnyapopulasidiabaikan. • Dalam spot map digambarkan sungai, jalan dan batas-batas desa/kec/kota. AREA MAP • Mampumenyajikanbesarnyarisikosuatukejadian, karenapopulasidiperhitungkan • Menggambarkan rate-rate secarageografi. Dengandemikian area map dapatmenunjukkanperbedaanrisikokejadiandi area berbeda.

  8. ArcView Shape Files • ArcView dalam operasi rutinnya secara default-membaca, menggunakan dan mengolah data spasial dengan format yang disebut Shape Files • Terdiri dari 3 file : File Utama (.SHP), File Indeks (.SHX) dan Tabel Dbase (.DBF)

  9. Persyaratan Hardware & Software • Personal Computer (PC) minimal mempunyaiprosesor Pentium II, RAM 32 MB danHarddisk 2 GB dengansistemoperasi Windows (98, 2000, NT, XP dan Vista) • Software ArcView GIS versi 3.1 atau 3.2. • MS Excel atau software yang lain untukpemasukan data tabel. • Data geografis / peta yang meliputi data petadesa (poligon, atau point), petalokasipuskesmas (point), data inidapatdiambildari data SIGPPM versi 2.0.

  10. Arsitektur ArcView • Project • Theme • Views • Table • Chart • Loyout • Script

  11. Project Theme & View

  12. Table Chart

  13. Layout Script

  14. Fungsi & Tombol Utk Merubah Posisi Peta Perbesaran (Zoom in) Perkecilan (Zoom Out) Pergeseran (Pan) Penyesuaian ke karakter terpilih (Zoom to Selected Features) Kembali ke tampilan seluruh tema (Zoom to Extend to all Themes) Perkecilan (Zoom In) Penyesuaian tampilan ke tema aktif (Zoom to Active Theme) Perbesaran (Zoom Out) Penyesuaian ke posisi semula (Zoom Previous Extent)

  15. Graphical User Interface Arcview Project Button Menu Project Nama Project Command Pada tipe dokumen Tipe Dokumen ArcView Area dimana terdapat list tipe dokumen yg aktif

  16. Graphical User Interface Arcview (2)

  17. GUI dan Dokumen pada View Nama View Menu View Versi ArcView Button View Toolbar View Legenda View

  18. GUI dan Dokumen pada View (2)

  19. GUI dan Dokumen pada Table

  20. GUI dan Dokumen pada Chart

  21. GUI dan Dokumen pada Layout

  22. GUI dan Dokumen pada Script

  23. Project Properties • Project I Properties

  24. View Properties • View I Properties

  25. Theme Properties • Theme I Properties

  26. Menggunakan Fasilitas Help

  27. Sekian dan Terima Kasih
