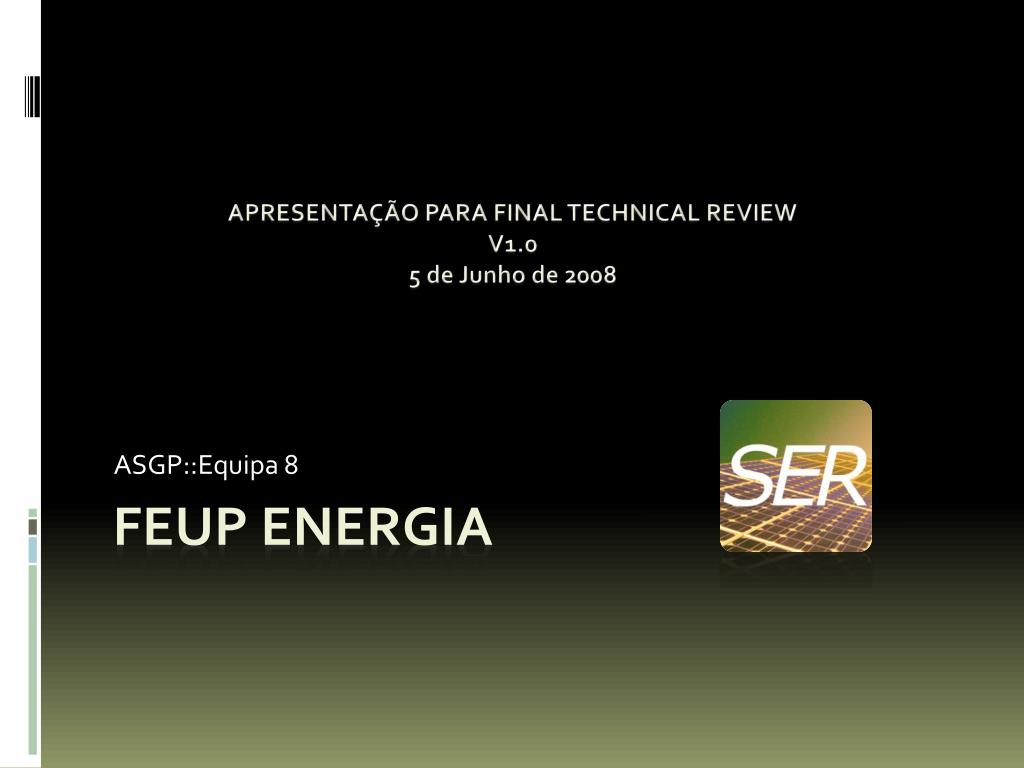

  1. APRESENTAÇÃO PARA FINAL TECHNICAL REVIEW V1.0 5 de Junho de 2008 ASGP::Equipa 8 FEUP Energia

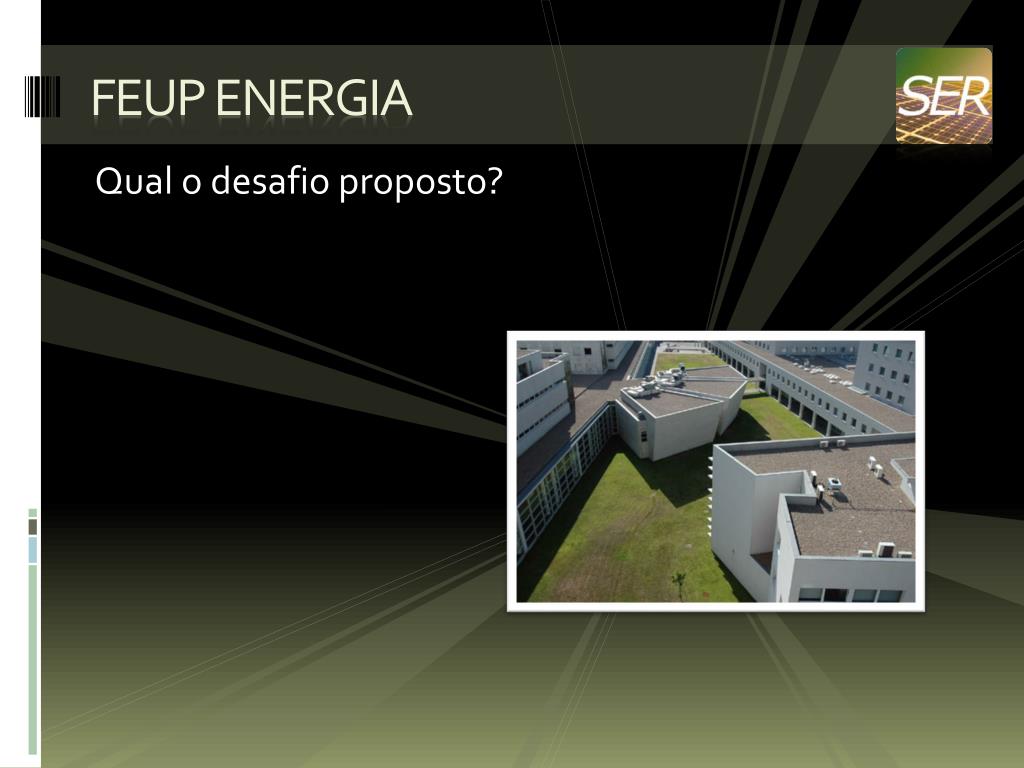

  2. FEUP ENERGIA Qual o desafio proposto?

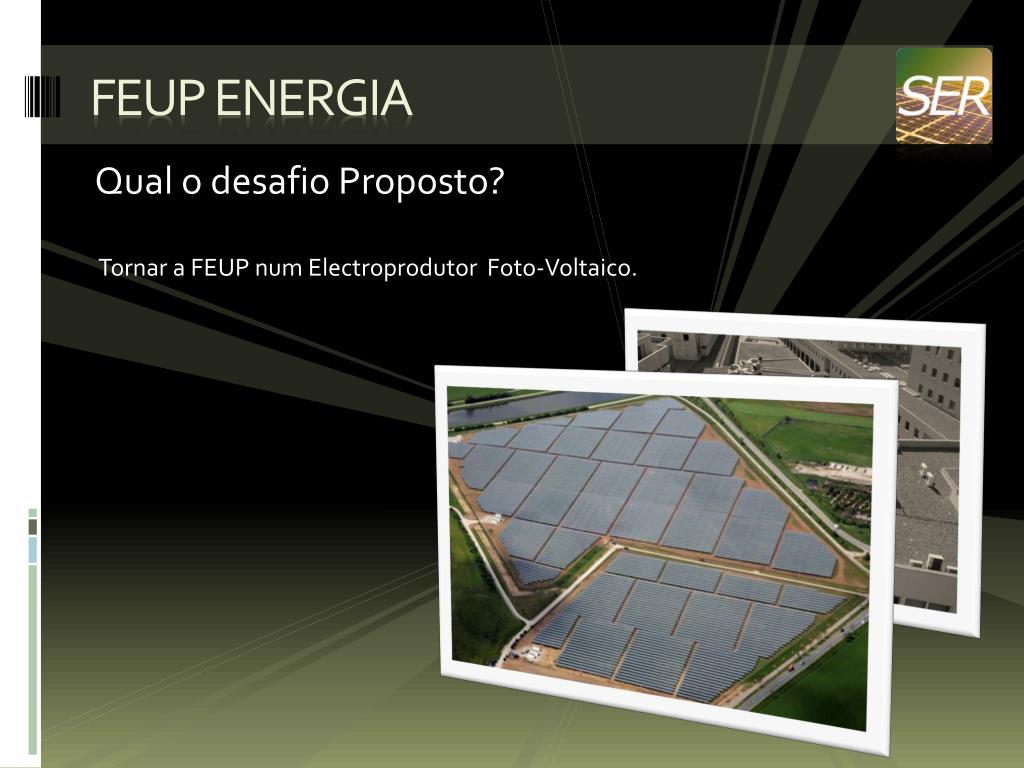

  3. FEUP ENERGIA Qual o desafio Proposto? Tornar a FEUP num Electroprodutor Foto-Voltaico.

  4. FEUP ENERGIA Qual o desafio Proposto? Tornar a FEUP num Electroprodutor Foto-Voltaico. Inovar.

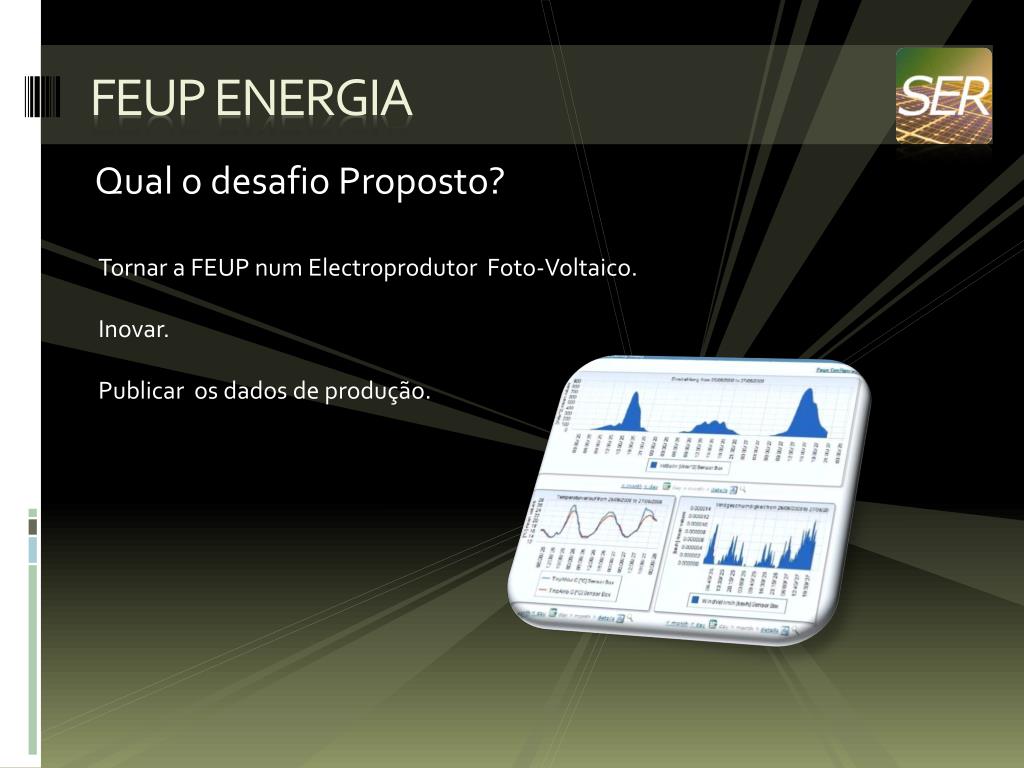

  5. FEUP ENERGIA Qual o desafio Proposto? Tornar a FEUP num Electroprodutor Foto-Voltaico. Inovar. Publicar os dados de produção.

  6. FEUP ENERGIA Conceitos Teóricos e Sensibilização

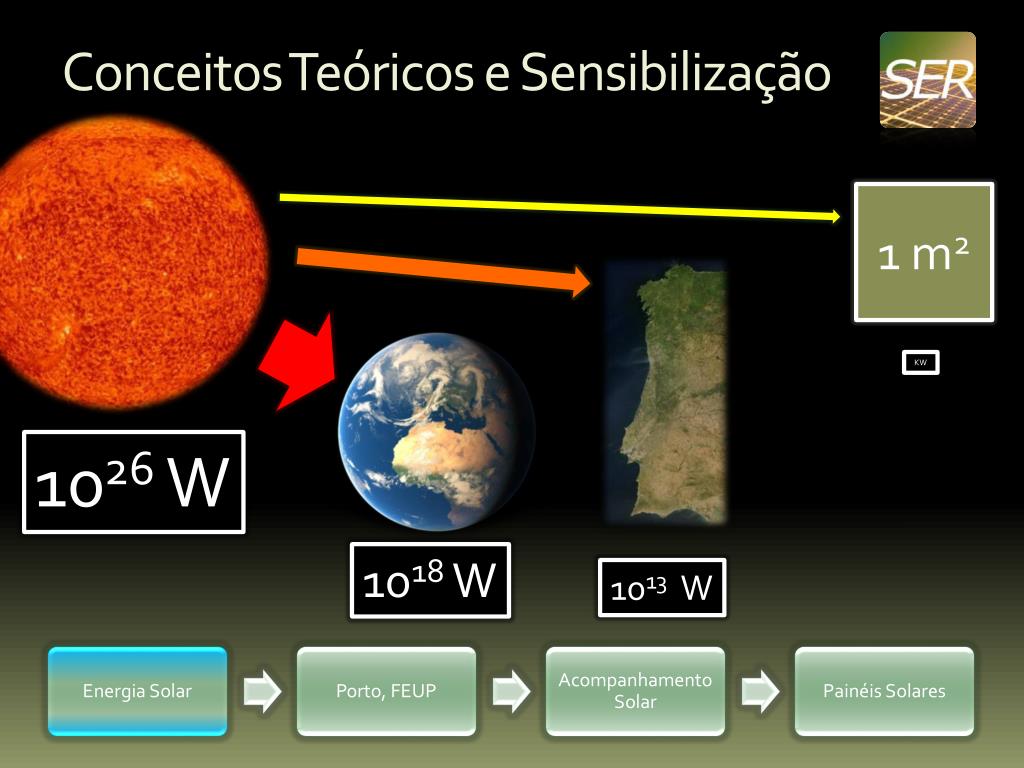

  7. Conceitos Teóricos e Sensibilização 1 m2 KW 1026 W 1018 W 1013 W

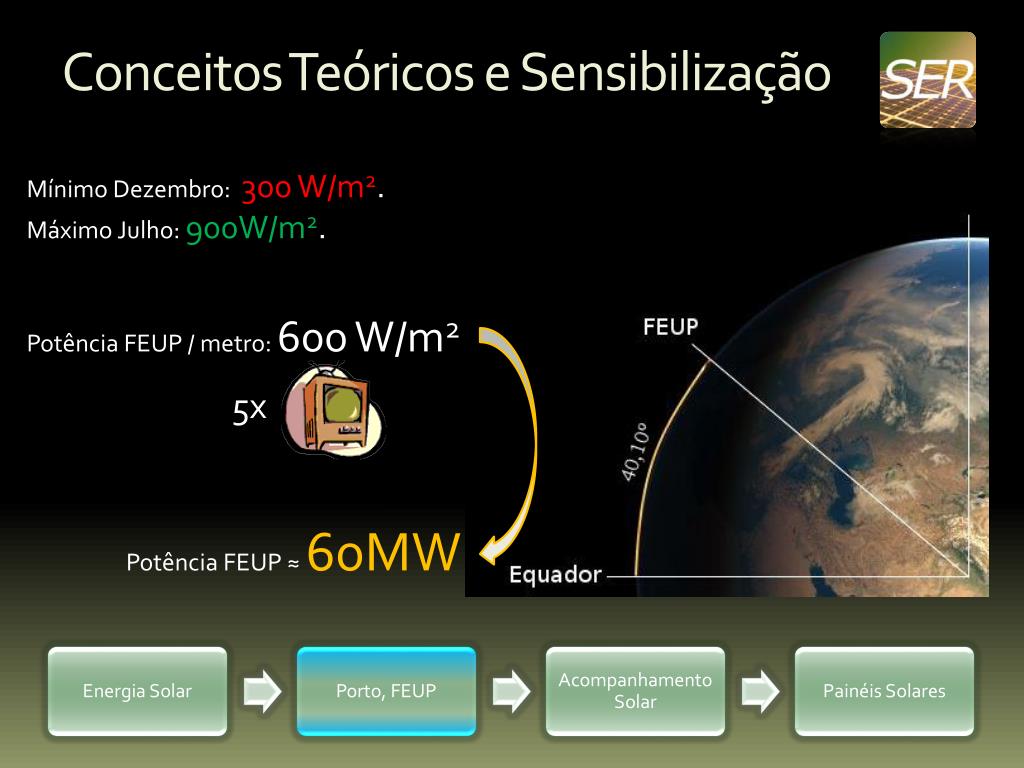

  8. Conceitos Teóricos e Sensibilização Mínimo Dezembro: 300 W/m2. Máximo Julho: 900W/m2. Potência FEUP / metro: 600 W/m2 5x Potência FEUP ≈ 60MW

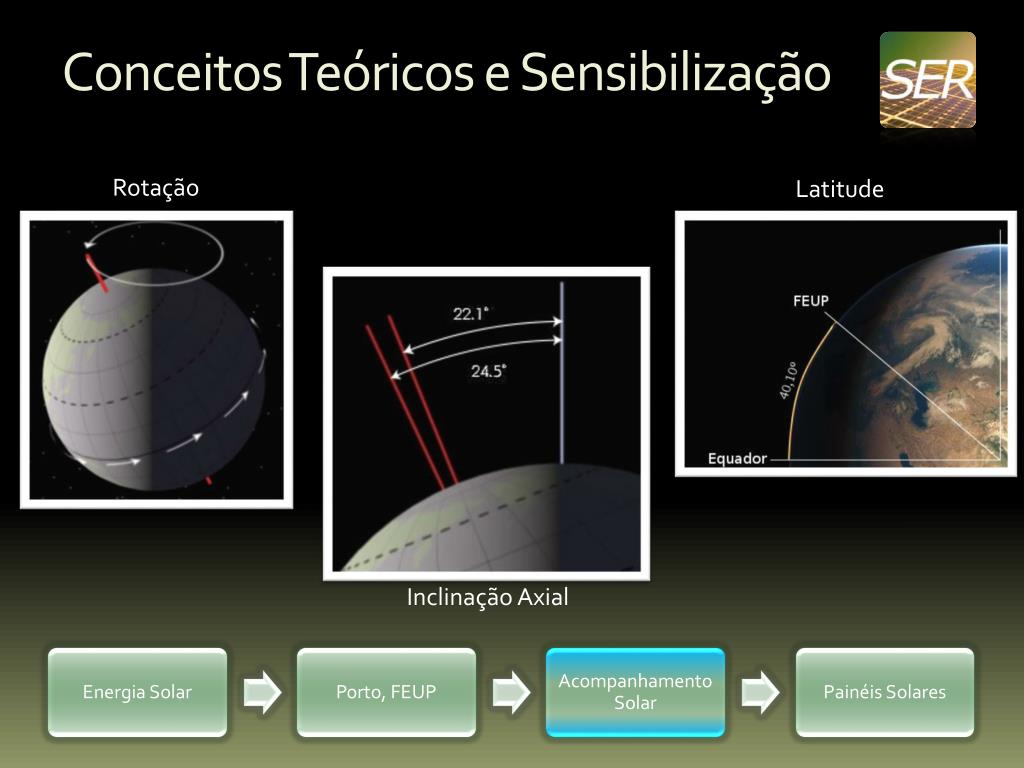

  9. Conceitos Teóricos e Sensibilização Rotação Latitude Inclinação Axial

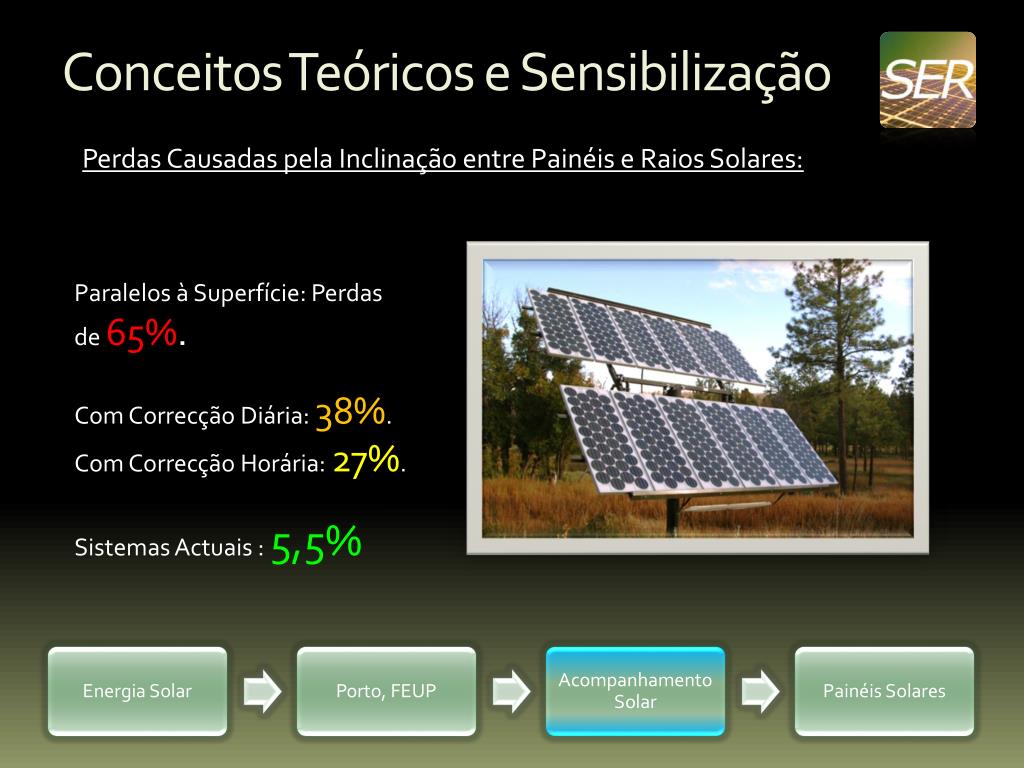

  10. Conceitos Teóricos e Sensibilização Perdas Causadas pela Inclinação entre Painéis e Raios Solares: Paralelos à Superfície: Perdas de 65%. Com Correcção Diária: 38%. Com Correcção Horária: 27%. Sistemas Actuais : 5,5%

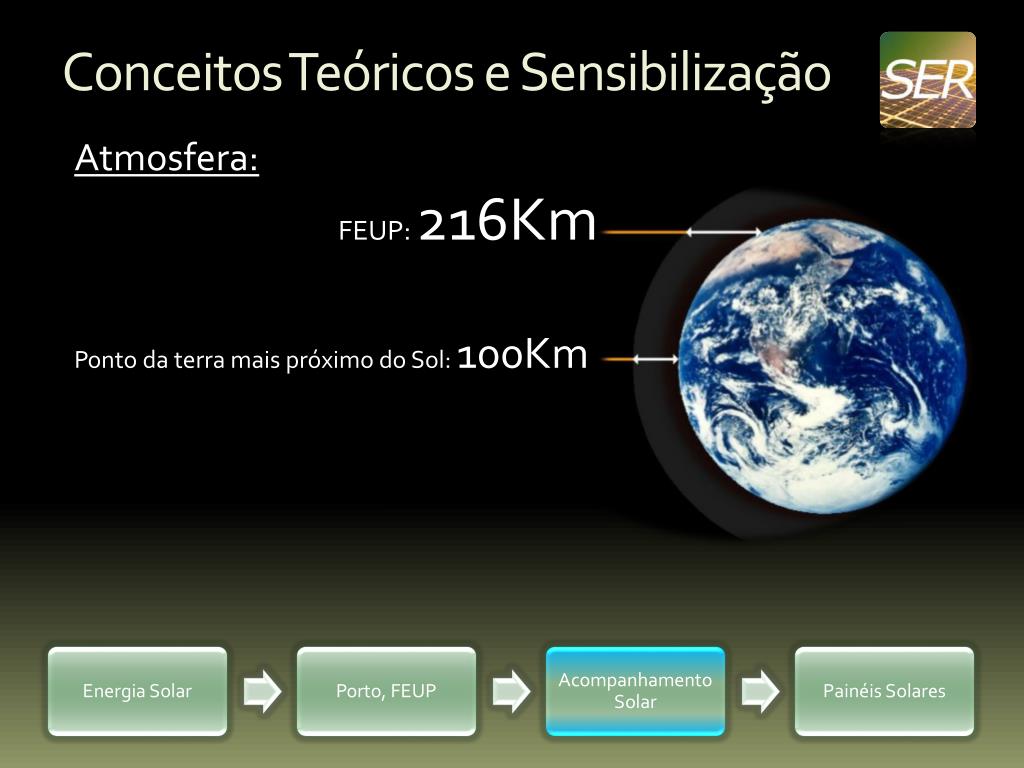

  11. Conceitos Teóricos e Sensibilização Atmosfera: FEUP:216Km Ponto da terra mais próximo do Sol: 100Km

  12. Conceitos Teóricos e Sensibilização Células Silício Amorfo 6% Células Policristalinas: 13% Células Monocristalinas: 19% Recorde de Eficiência: 42,8%

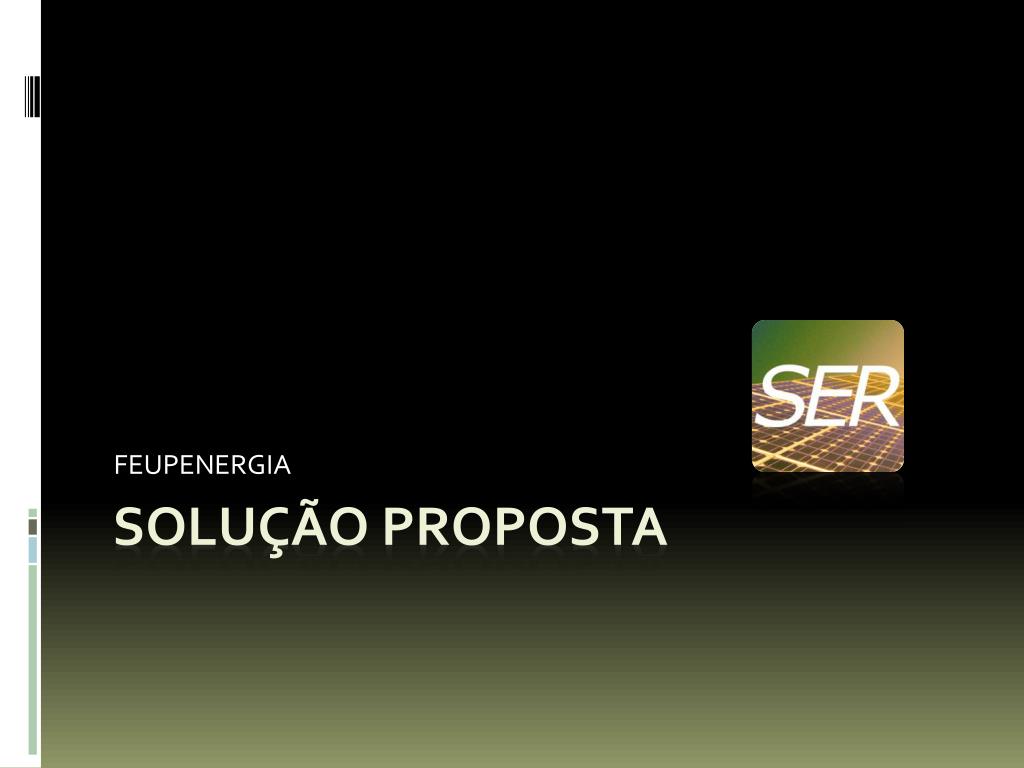

  13. FEUPENERGIA SOLUÇÃO PROPOSTA

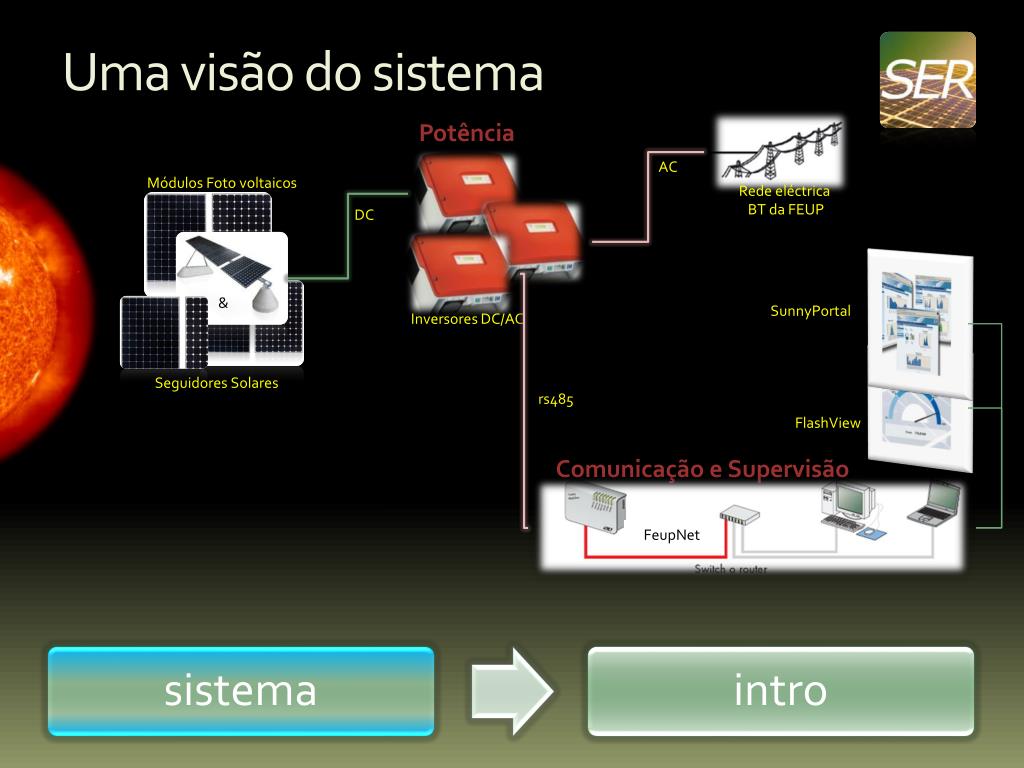

  14. Uma visão do sistema Potência AC Módulos Foto voltaicos Rede eléctrica BT da FEUP DC & SunnyPortal Inversores DC/AC Seguidores Solares rs485 FlashView Comunicação e Supervisão FeupNet

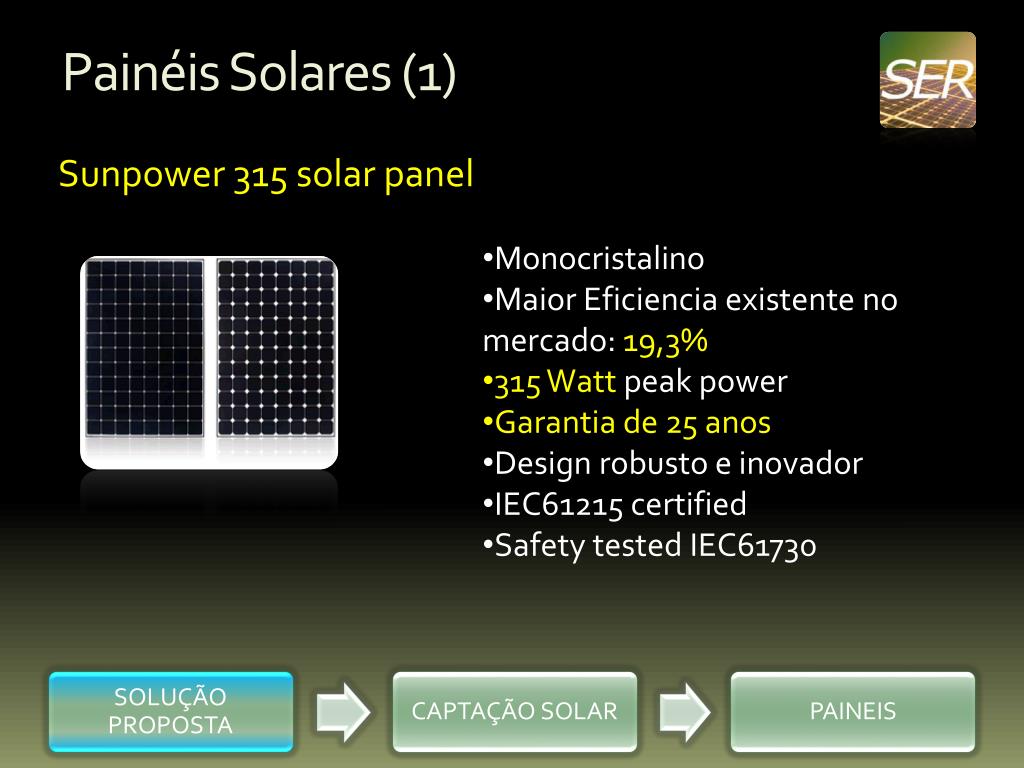

  15. Painéis Solares (1) Sunpower 315 solar panel • Monocristalino • Maior Eficiencia existente no mercado: 19,3% • 315Wattpeakpower • Garantia de 25 anos • Design robusto e inovador • IEC61215 certified • Safetytested IEC61730

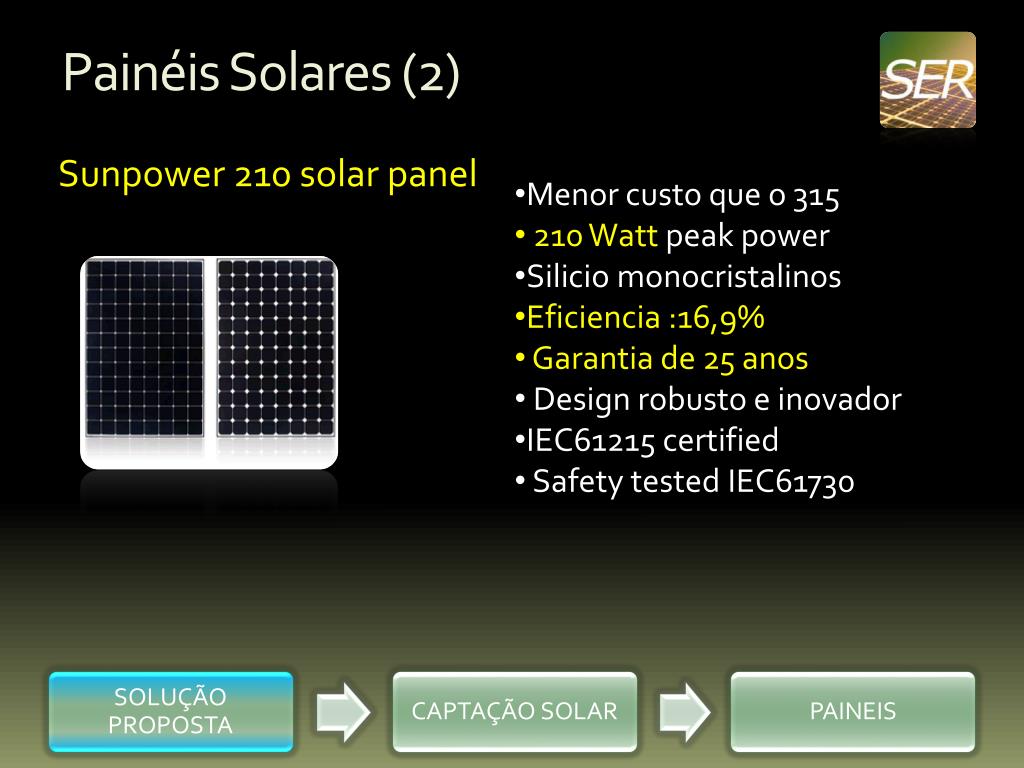

  16. Painéis Solares (2) • Menor custo que o 315 • 210Wattpeakpower • Siliciomonocristalinos • Eficiencia :16,9% • Garantia de 25 anos • Design robusto e inovador • IEC61215 certified • Safetytested IEC61730 Sunpower 210 solar panel

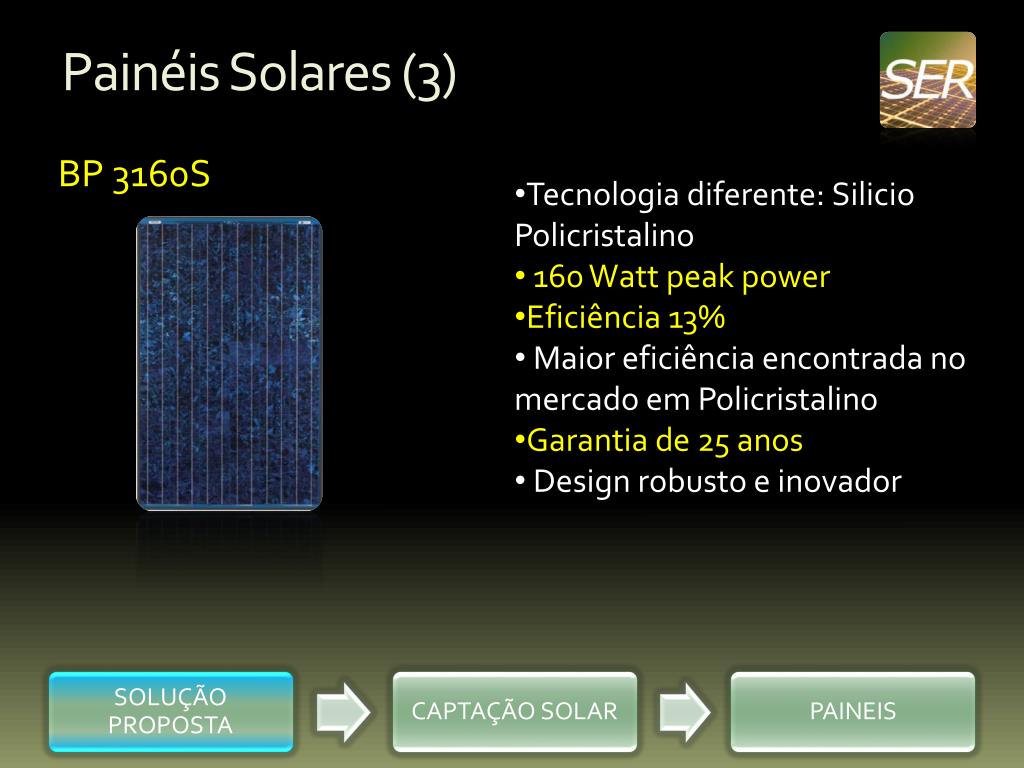

  17. Painéis Solares (3) • Tecnologia diferente: SilicioPolicristalino • 160Watt peakpower • Eficiência 13% • Maior eficiência encontrada no mercado em Policristalino • Garantia de 25 anos • Design robusto e inovador BP 3160S

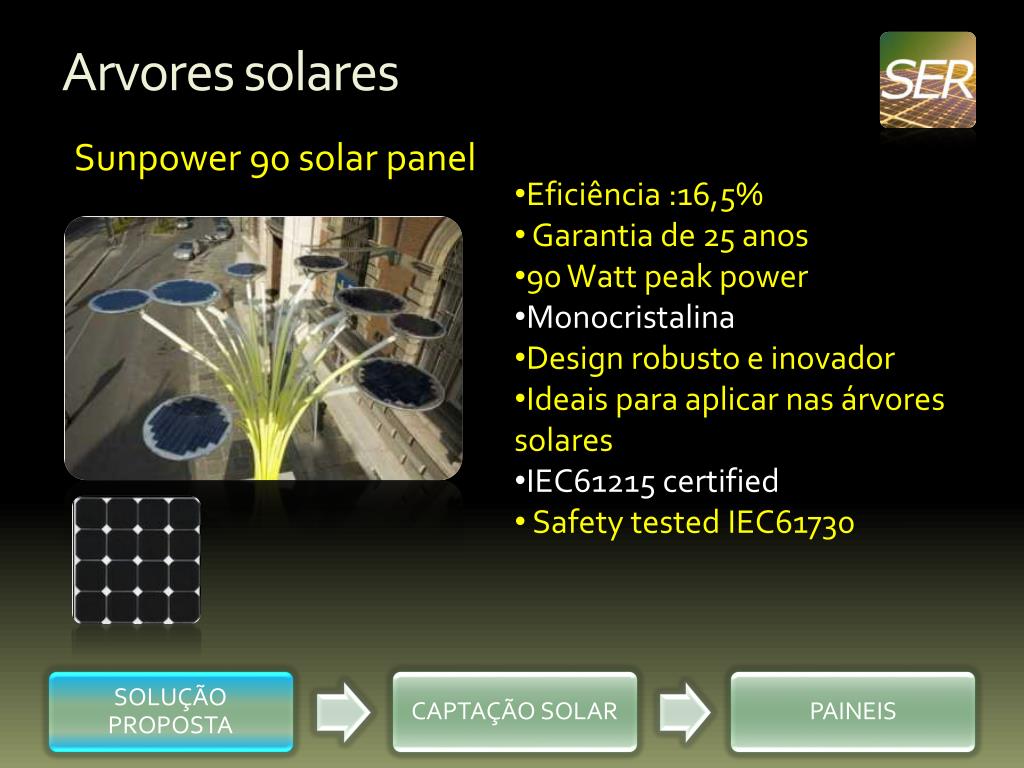

  18. Arvores solares • Eficiência :16,5% • Garantia de 25 anos • 90 Watt peakpower • Monocristalina • Design robusto e inovador • Ideais para aplicar nas árvores solares • IEC61215 certified • Safetytested IEC61730 Sunpower 90 solar panel

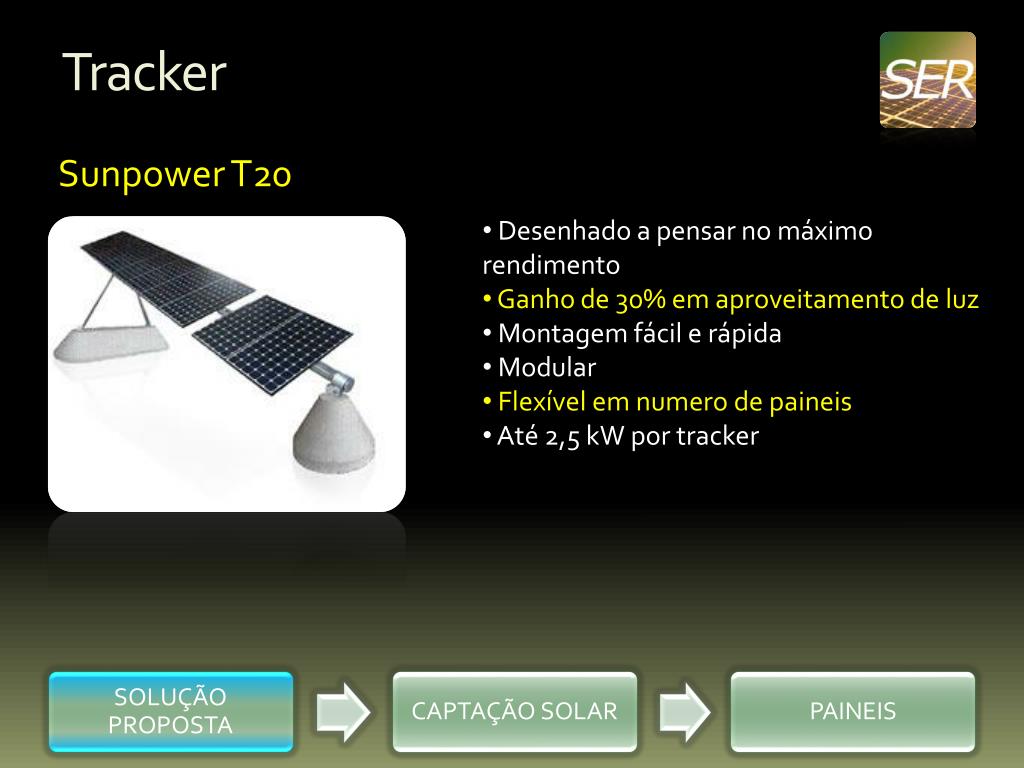

  19. Tracker Sunpower T20 • Desenhado a pensar no máximo rendimento • Ganho de 30% em aproveitamento de luz • Montagem fácil e rápida • Modular • Flexível em numero de paineis • Até 2,5 kW por tracker

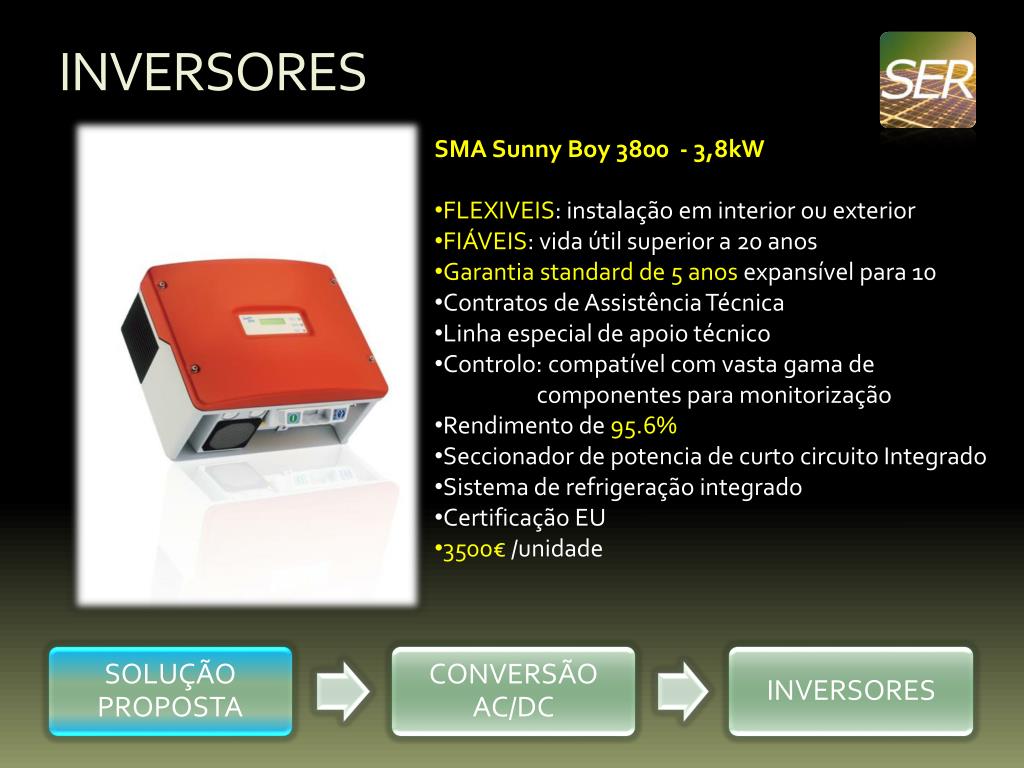

  20. INVERSORES • SMA SunnyBoy 3800 - 3,8kW • FLEXIVEIS: instalação em interior ou exterior • FIÁVEIS: vida útil superior a 20 anos • Garantia standard de 5 anos expansível para 10 • Contratos de Assistência Técnica • Linha especial de apoio técnico • Controlo: compatível com vasta gama de componentes para monitorização • Rendimento de 95.6% • Seccionador de potencia de curto circuito Integrado • Sistema de refrigeração integrado • Certificação EU • 3500€ /unidade

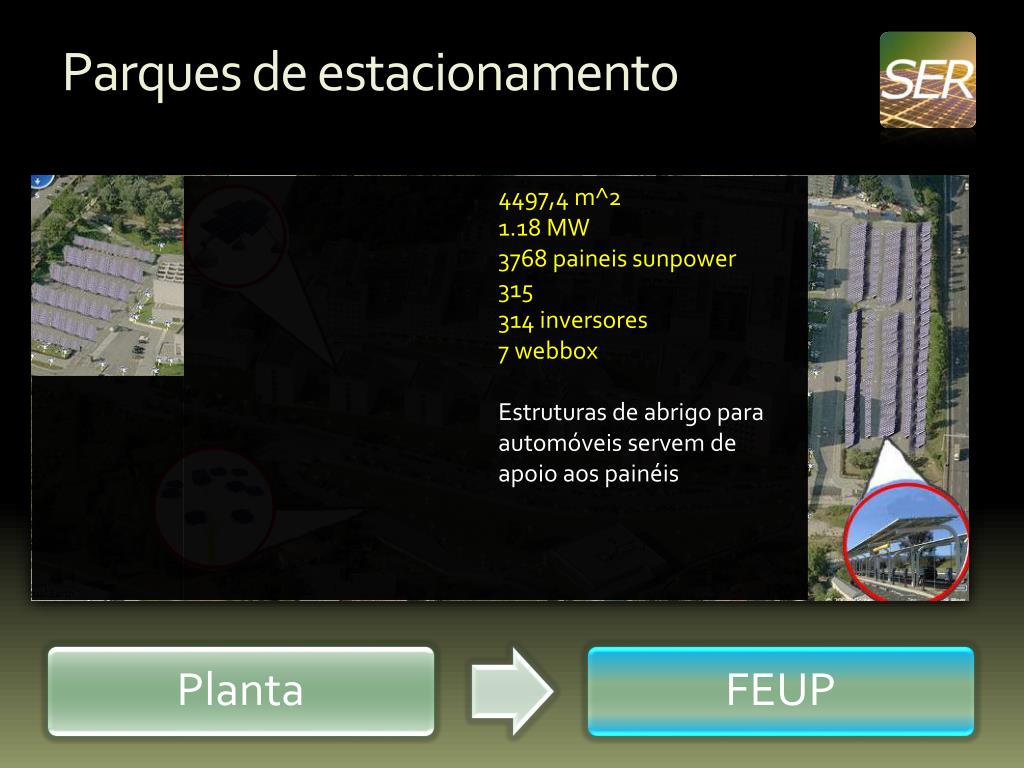

  21. Parques de estacionamento 4497,4 m^2 1.18 MW 3768 paineissunpower 315 314 inversores 7 webbox Estruturas de abrigo para automóveis servem de apoio aos painéis

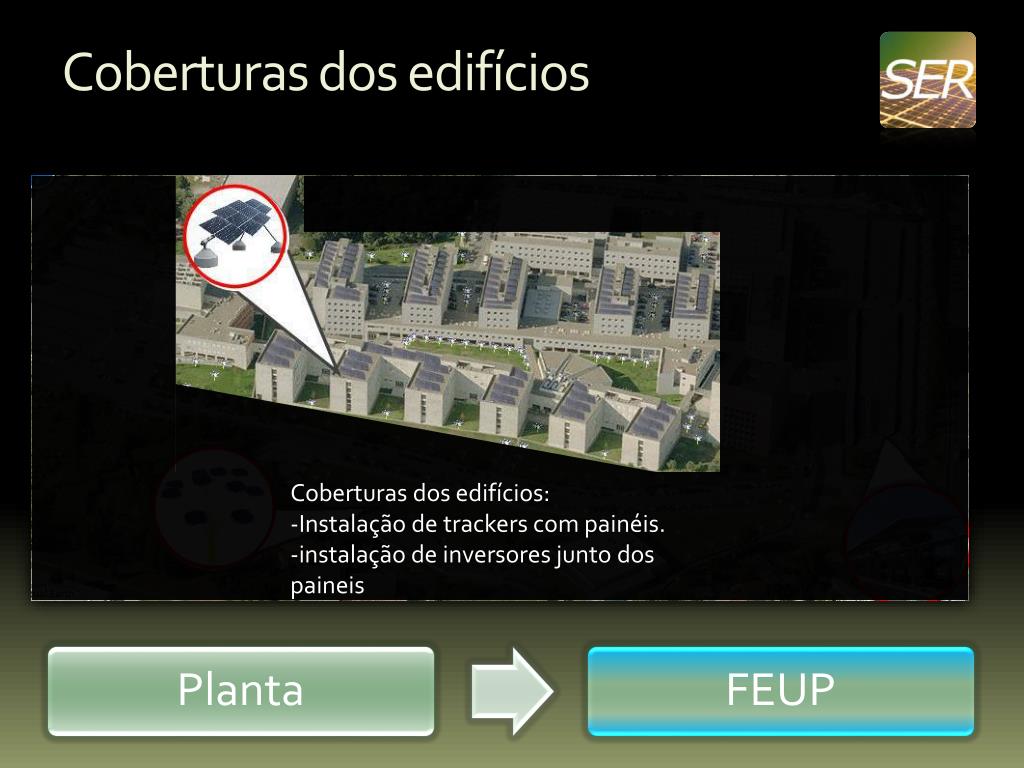

  22. Coberturas dos edifícios Coberturas dos edifícios: -Instalação de trackers com painéis. -instalação de inversores junto dos paineis

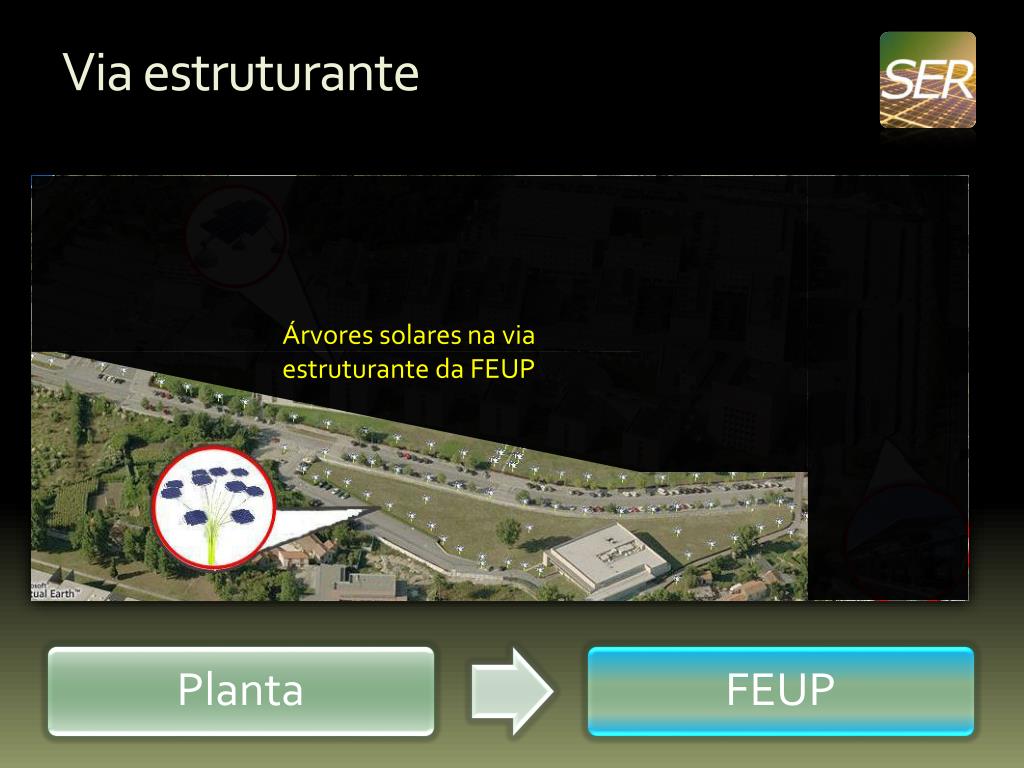

  23. Via estruturante Árvores solares na via estruturante da FEUP

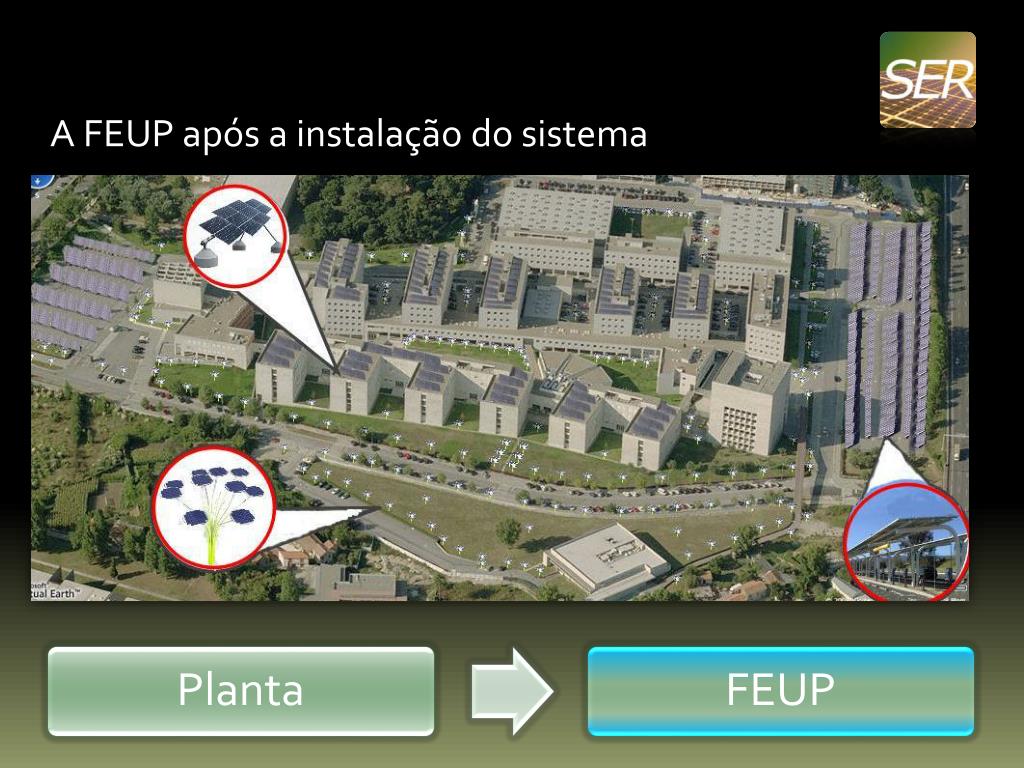

  24. A FEUP após a instalação do sistema
