  1. Primax Barcode Requirement For Primax All Plants 2012.02.08 修訂 Primax Confidential

  2. 目的與範圍 • 目的: • 供應商出貨時需貼付條碼標籤做為倉庫收料與倉儲管理系統(WMS)使用並可延申至SFC 材料之Traceablity。 • 整合GP Label及各工廠出貨標籤 • 對象及範圍: • 第一階段:交貨給致伸集團 MI/MUS/KB/TP/FATP 工廠之供應商(已導入) • 第二階段:交貨給致伸集團 SPD/WA/KBM工廠之供應商 • 實施日期:即日起 (2012年4月1日前交貨至我司SPD/WA/KBM廠若未貼付標籤,由致伸代貼費用將扣貨款) • 標籤的形式: • 包裝箱標籤(一般廠商) • *SMD卷盤標籤(針對SMD零件少量多樣包裝使用, 一般SMD包裝不需使用) • 清單標籤

  3. WMS條碼標籤格式及說明 Primax Confidential

  4. 包裝箱定義 • 小包裝箱 為貼標籤基本單位,係指直接裝材料零件的紙箱、大塑膠袋、膠框、罐、桶、捆…以同料號及同批號為原則。[註] 包裝箱內有分裝同料號/同批號的小塑膠袋包裝之材料, 在WMS中仍定義包裝箱為最小包裝而非塑膠袋包裝。 • 中(大)包裝箱裝有同料號不同批次混裝的小包裝箱 或 不同料號混裝的小包裝之材料零件。

  5. SUPPLIER: XXX 公司 PRIMAX PART NO: 102100442030 PART NAME: Plastic Washer BOX ID. SHIP TO. PRIMAX MI 廠 LOT NO. UOM : PCS Q’TY. G+HF+R2 ADD'L INFO. 包裝箱標籤樣式 • 包裝箱標籤樣式範例 • 標籤尺寸:最小不得小於 60*80mm • 條碼編碼:Code 128 min. 60mm min 80mm

  6. 70mm SUPPLIER: XXX 公司 PRIMAX PART NO: 102100442030 PART NAME: 100K OHM RESISTOR BOX ID. LOT NO. 40mm SHIP TO. PRIMAX MI 廠 UOM : PCS Q’TY. G+HF+R2 SMD卷盤標籤樣式 • 此特殊標籤相當於包裝箱標籤, 適用於量少樣多的“Reel卷盤”之SMD零件,樣式範例如右。 • 標籤尺寸:最小尺寸長*寬 70*40mm • 條碼編碼:Code 128 • [註] 此標籤可以取代Primax SFC標籤

  7. SUPPLIER: XXX 公司 PRIMAX PART NO: 102100442030 PART NAME: Plastic Washer BOX ID. LOT NO. SHIP TO. PRIMAX MI 廠 Q’TY. UOM : PCS G+HF+R2 ADD'L INFO. 包裝箱標籤樣式及規格 與東聚交易之供應商名稱, 請以中文為主 致伸/東聚 料號及 材料名稱 Box ID, 請見後面說明 供應商生產批號, 請見後面說明 出貨至我司的廠別 數量 GP 標識, 請見後面說明 Additional Info. 請見後面說明

  8. 包裝箱標籤樣式 • 整合致伸出貨標籤及Green標籤 • 包裝標籤取代現行出貨標籤及Green標籤 HF

  9. 清單標籤樣式 • 清單標籤樣式 • 標籤尺寸:最小不得小於 90*70mm • 條碼編碼:Code 128 min 90mm min70mm

  10. 清單標籤樣式 其內所有的包裝箱 BOX ID/ 數量/ 批號清單。超過5箱在可讀範圍內可縮小尺寸再增加ITEM數,或再打印一張ITEM從6開始的標籤,以此類推。 供應商名稱 料號及Green標示。相同料號不同批次混裝才需填寫。若為不同料號之混裝則免填料號及Green標示 出貨至我司的廠別 標籤等比例大小樣張如附件

  11. 5 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 Box ID編碼規則 • 包裝箱BOX ID (共16碼) 訂單編號(10) 項次(3) 流水號(3) • 訂單編號及項次的取得請見下頁 • 項次碼不滿3碼請補齊為3碼,如: 5005; 30030 • 流水碼3碼 (供應商只能選擇以下二種模式之一) • 模式一:十進位最大可到999箱(從001開始) • 模式二:36進位,0~9 A~Z 36進位(從001開始, 最大到YZZ, YZZ之後的流水號請勿使用) • 10進位換算36進位換算表 • 整組BOXID編號相當是身份證字號必需是唯一不得重覆。(若有重覆會有Primax代貼,費用charge供應商)

  12. Box ID編碼規則 BOX ID的訂單編號及項次可由e-Supply系統的進料驗收單、訂單確認或是交期控制表找到。

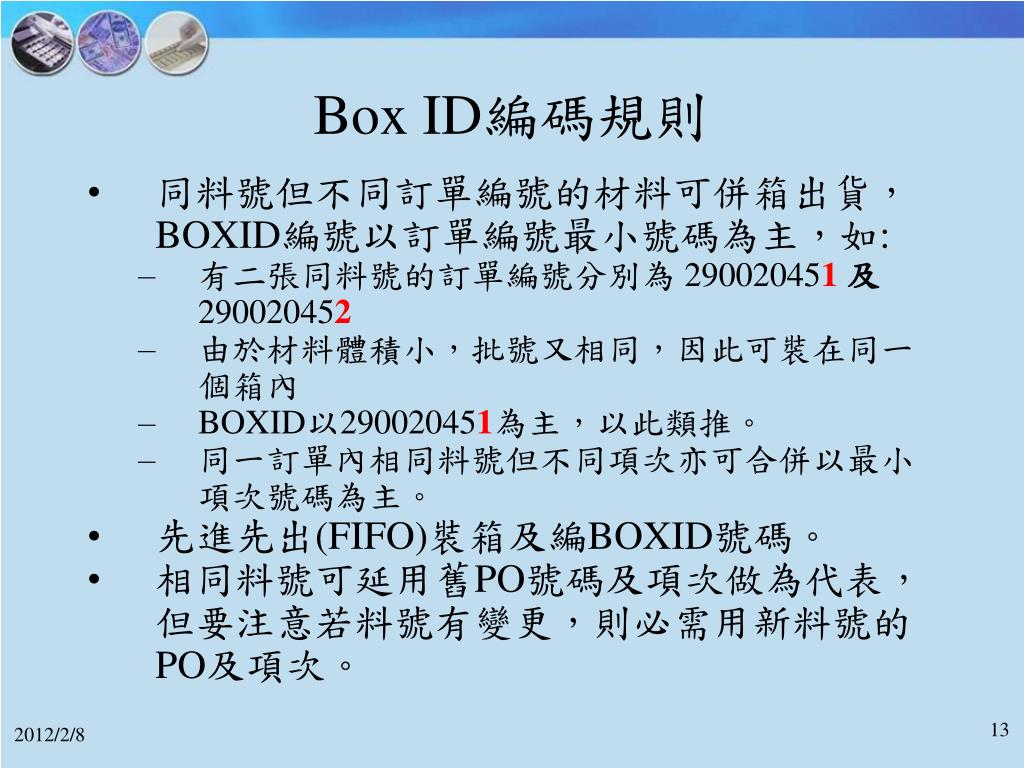

  13. Box ID編碼規則 • 同料號但不同訂單編號的材料可併箱出貨,BOXID編號以訂單編號最小號碼為主,如: • 有二張同料號的訂單編號分別為 290020451 及290020452 • 由於材料體積小,批號又相同,因此可裝在同一個箱內 • BOXID以290020451為主,以此類推。 • 同一訂單內相同料號但不同項次亦可合併以最小項次號碼為主。 • 先進先出(FIFO)裝箱及編BOXID號碼。 • 相同料號可延用舊PO號碼及項次做為代表,但要注意若料號有變更,則必需用新料號的PO及項次。

  14. Box ID編碼規則 • Boxid編碼範例一: • 某一料號之訂單編號: 2900012345;項次: 1 • 訂單數量: 1000 pcs ;每一箱可裝100pcs;流水碼採36進位 • 批號110716 有850 pcs;批號110723有150 pcs • 批號110716有九箱2900012345001001~2900012345001009 (第九箱裝50pcs, 其餘裝100pcs) • 批號110723有二箱290001234500100A~290001234500100B(第二箱裝50pcs, 其餘裝100pcs)

  15. Box ID編碼規則 • Boxid編碼範例二: • 某供應商收到二張PO, 訂單編號: 2900012346 及 2900012347明細如下: PO編號項次料號數量 2900012346 1 610000000001 1000 2900012346 2 610000000001 500 2900012347 1 610000000001 500 • 每一箱可裝100pcs,流水號採10進位編碼 • 二張PO三個項次都在同一天出貨 • BOXID編碼:同一料號共2000pcs, 裝20箱, 可以合併編流水碼, BOXID為2900012346001001~020

  16. LOT NO批號要求及說明 • 以供應商內部編碼方式為主原則上不需改變, 但需注意: • 批號編碼需符合ISO9000之要求,以該產業業界能識別及追溯到生產的資訊及層級為主。 • 出貨時Lot No.採先進先出的方式出貨。 • 常見的有:Datecode, YYWW, 廠別+線別+日期… • 代理商以原廠Datecode/批號做為LOT NO, 若有特殊要求則行通知。 • 批號位數以不超過 16碼為原則 • 若供應商無批號編碼規則,建議使用製造日期Datecode YYMMDD(西元年末2碼/月/日)做為批號編碼規則。

  17. GP標示 • GP標示方式, 粗黑方框, 依GP的等級標示,粗黑體字。 • GP內容的取得, 可由e-Supply采購資訊、訂單確認等取得 • Example: G+HF+R2 S(G+HF+R2)

  18. GP標示 • 標籤的Green標識請參考 e-Supply采購資訊、訂單確認 (如: 下頁) RoHS = G Pb 鉛 Cd 鎘 Hg 汞 Cr(6+) 六價鉻 PBB 多溴連苯 PBDE 多溴連苯醚 無鹵 = HF Br 溴 Cl 氯 RoHS 2 = R2 BBP 鄰苯二甲酸苯基丁酯 DBP 鄰苯二甲酸二丁酯 DEHP 鄰苯二甲酸二乙基己基酯 HBCDD 六溴環十二烷

  19. GP標示

  20. ADD’L INFO. • 此欄位目的在取代致伸東聚集團各工廠的出貨標籤或其他註明事項,由於各工廠對不同供應商會有不同要求,請依各廠原要求執行。 • 常見欄位有: • 供應商工令編號Supplier W/O No • 訂單編號Primax P/O No. • 班別Shift -機台別Machine • 模穴別Cavity -品管員Inspector • 檢驗結果Result -箱號Box No.… • 若標籤還有空間在不影響標籤主要功能前題下, 標籤最底部同意供應商印上供應商訊息。若加入過多資訊,標籤大小請自行斟酌。

  21. 標籤列印注意事項 • 字型 • 文字字型不限定,但請以大寫為主。 • 若BOXID採36進位者,條碼下方文字字型請使用大寫能識別01OI的字型,例如: Windows Consolas 字型 01OI • 列印型態 • 請使用熱轉(有碳帶)方式列印, 不可使用無碳帶之熱感應紙(熱敏紙)。

  22. 小包裝箱 標籤貼付方式示意圖 • 供應商出貨包裝方式有很多種,試舉常見的包裝方式說明標籤貼付方式。 • 一層關係示意圖 • 適用於直接裝同一料號及批號材料零件

  23. 小包裝箱 中包裝箱 標籤貼付方式示意圖 • 二層關係示意圖 • 適用於大箱內裝有不同料號或批號的小箱 • 貼付方式以減少倉庫搬運次數為原則 • 如:中包裝箱貼在面對外面的側邊

  24. 小包裝箱 中包裝箱 大包裝箱 標籤貼付方式示意圖 • 三層關係示意圖 • 適用於大箱內裝有數個中箱,中箱內裝不同料號或批號的小箱 • 貼付方式同二層關係 • 中箱含中箱內其內小箱的標籤 • 大箱含其內所有小箱的標籤

  25. 標籤貼付位置及注意事項 • 標籤貼付於包裝箱 依中間>右邊>左邊 (優先順序, 如下圖),但需有一致性。 • 重覆使用之包裝箱/轉運箱/膠箱等必需將舊有標籤撕乾淨以避免條碼讀取錯誤。

  26. 標籤貼付位置及注意事項 • 貼在包裝箱較長的面中間(如下圖),以Primax倉庫人員容易找到為原則。

  27. 排除材料類別 • 非包裝箱承裝的材料, 仍可貼付條碼標籤, 如: • 袋裝、桶裝(可貼在袋子、桶子外) • 捆裝 (可用打包帶/繩索/膠帶…等固定) • 包裝材料類或其他材料無法貼付條碼標籤 • 棧板、打包帶、彩盒…部份包材類 (無法貼付, 無 箱/袋/捆 的形態或貼標籤會破壞材料品質) • 虛擬材料類 如: 70類藍芽地址; 19 Coating印刷類… • …類 • 建議:不貼付條碼標籤, 用人工管制

  28. 對供應商成本的衝擊評估 • 每打印1張標籤成本=NT$ 0.36 (CNY$0.08) • 標籤成本: NT$ 0.28/pcs • 碳帶成本: NT$0.08/pcs • [註]多數廠商已有標籤打印機,打印機成本不列入評估。 [說明]右表統計近3個月交貨至所有致伸工廠箱數佔多數之供應商若導入標籤後成本估計

  29. 致伸代製作及代貼標籤說明 • 供應商因故於交貨時未依要求貼付標籤,致伸倉庫人員會代製作及代貼標籤,而此人工材料費用將以扣款方式Charge供應商。 • 代製作及代貼1張標籤 費用 人民幣10元/張 • 如: 某供應商交貨時未貼付標籤,此批貨共30箱,需扣貨款 30*10元=300元(人民幣)。

  30. 供應商未貼標籤查詢 • 供應商可自行上e-Supply查詢未貼箱數的記錄

  31. 常見問題 • 請問我司(廠商)是VMI模式, 出貨至Hub倉時尚未有訂單,如此要如何製作BOXID?可找同一料號舊的PO號碼及項次來編號,但BOXID不得重覆。 • 是否可增加標籤尺寸列印我司(廠商)訊息, 如料號等可以, 我司標籤規定尺寸為最小值, 可以依需要增加尺寸,廠商資訊請印在標籤下方ADD’L INFO欄位,若有其他特別樣式則需個別認定。 • SMD零件是否都要用SMD卷盤標籤貼到卷盤嗎?如果箱(盒)子內所裝的多卷SMD卷盤都是同料號同批號, 請直接用小包裝標籤貼在箱(盒)上。 • 請問我司(廠商)有交貨至貴司數個廠, 請問每個廠都要重新送樣嗎?不用,在導入此計劃時,我司採分工的方式,每個廠商都有一位採購人員負責聯繫及一位SQE負責確認樣品,因此只要通過某一廠的樣品確認後, 即適用在其他各廠,不需重新送樣。

  32. 新舊條碼標籤差異 • 緣由:2011年10月我司的TP/ FATP工廠試行條碼標籤(簡稱舊標籤)與現行新標籤內容有部份差異,如下: • 舊標籤BOXID為15碼(2碼流水碼);新標籤為16碼(改為3碼流水碼) • 舊標籤BOXID流水號採36進位;新標籤為10進位/36進位皆可。 • 舊標籤未整合出貨標籤及Green標籤;新標籤有整合。 • 舊標籤尺寸較無彈性;新標籤尺寸彈性大。 • 舊標籤有BOX OF TOTAL;新標籤取消。 • 舊標籤已廢止,請勿使用。

  33. 供應商配合事項 • 即日起,請立即展開及導入現有交至東聚工廠的貨品。 • 請於2012年3月15日前提供貴公司打印出之實體標籤樣品及批號編碼規則說明給致伸SQE人員確認(或透過大陸Sourcing人員) 。 • 2012年4月1日起,交貨若未貼付標籤,將由致伸公司人員代為貼付,於每月結算代貼費用並扣供應商貨款。

  34. 補充: 致伸SFC標籤(針對部份重要材料追溯) Primax Confidential

  35. 目的與範圍 • 目的: • 致伸/東聚產品透過SFC(車間管理系統)能追溯重要零組件材料的批號及當時製造相關訊息,而供應商配合貼付SFC標籤。 • 對象及範圍:被列為重要零組件的材料及其供應商。 • 標籤的形式: • SFC條碼標籤(適用機構、非SMD零件或其他類零件) • SFC SMD條碼標籤(適用SMD零件)

  36. SFC 條碼標籤規格及說明 • 編碼規格: Code 128 • 標籤大小: 長*寬 45*15mm • BOX ID必需與外箱的BOXID條碼一致 • 請貼在紙箱內的每一個最小包裝上(如: 塑膠袋、Tray盤…) 最小45mm SFC ID 最小15 mm Primax料號(12~18碼) 供應商名稱簡稱 (如: 東莞東聚電業股份有限公司東聚 或 東聚公司 皆可)

  37. SUPPLIER: BC 公司 PRIMAX PART NO: 102100442030 PART NAME: Washer BOX ID. SHIP TO. PRIMAX MI 廠 LOT NO. UOM : PCS Q’TY. G+HF+R2 ADD'L INFO. SFC 條碼標籤規格及說明 • 外箱標籤與SFC標籤之關係 • 以下圖為例, 被框出來的區域, 相同顏色即是相同資料 SFC標籤 外箱標籤

  38. Tray 1 SFCID: 2900204451010001 Tray 2 SFCID: 2900204451010001 SFCID: 2900204451010001 Tray 3 SFCID: 2900204451010001 SFC 條碼標籤規格及說明 • 例: 一箱內有三個Tray盤, Tray盤為最小包裝, 因此所有的SFCID資料都是相同的

  39. SFC SMD條碼標籤規格及說明 • 編碼規格: Code 128 • 標籤大小: 長*寬 50*15mm • 請特別注意SFC ID編碼 最小50mm SFC ID (最長40碼) 最小15 mm Primax料號(12~18碼) 供應商名稱簡稱 (如: 東莞東聚電業股份有限公司東聚 或 東聚公司 皆可)

  40. 17 18 19 20 21 22 23 n 5 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 SFC ID編碼規則(for SMD) • SFC ID (最多40碼) 訂單編號(10 ) 項次(3) 流水號(3) 橫槓 數量(6) 橫槓 批號(n) • 訂單編號及項次碼規則同WMS BOXID,但可使用同料號的舊訂單/項次編碼。 • SFC ID前16碼雖和BOX ID類似但不需和BOXID一致(各編各的)。 • 橫槓(dash)前後無空格,且為半型字。 • SFC ID依廠商批號編碼不同而長度有所不同,最長為40碼。 • 批號以能追溯該批材料生產製造條件之號碼,注意長度。

  41. SFC ID編碼規則(SMD) • SMD SFC ID編碼範例: • 某一料號之訂單編號: 2900012345;項次: 001 • 訂單數量: 100K pcs • 每卷盤數量5K pcs • 批號及數量 • 120101 20 K • 120108 80 K • SFC ID編號為: • 2900012345001001-005000-120101 ~ 2900012345001004-005000-120101 (4卷) • 2900012345001005-005000-120108 ~ 2900012345001020-005000-120108 (16卷)

  42. E-Supply取得本文件
