Digitální učební materiál. LOGO! 12/24 RC. SF – časy (2). Zpožděné zapnutí/vypnutí. Výstup není sepnut, dokud nevyprší specifikovaný čas. TRG Kladná hrana spouští čas T H pro zpožděné zapnutí. Záporná hrana spouští čas T L pro zpožděné vypnutí.
E N D
LOGO! 12/24 RC SF – časy (2) Zpožděné zapnutí/vypnutí Výstup není sepnut, dokud nevyprší specifikovaný čas. TRG Kladná hrana spouští čas TH pro zpožděné zapnutí. Záporná hrana spouští čas TL pro zpožděné vypnutí. Par TH je čas, po kterém je výstup Q nastaven do 1. TL je čas, po kterém je výstup Q resetován. Trg Q Par Q Po uplynutí nastaveného času TH je výstup Q zapnut v případě, že Trg je stále zapnut. Je resetován po uplynutí času TL v případě, že spouštěč Trg nebyl dosud zapnut.
LOGO! 12/24 RC SF – časy (2) Časový diagram: Trg Q TH TH TH T TL TL TL T

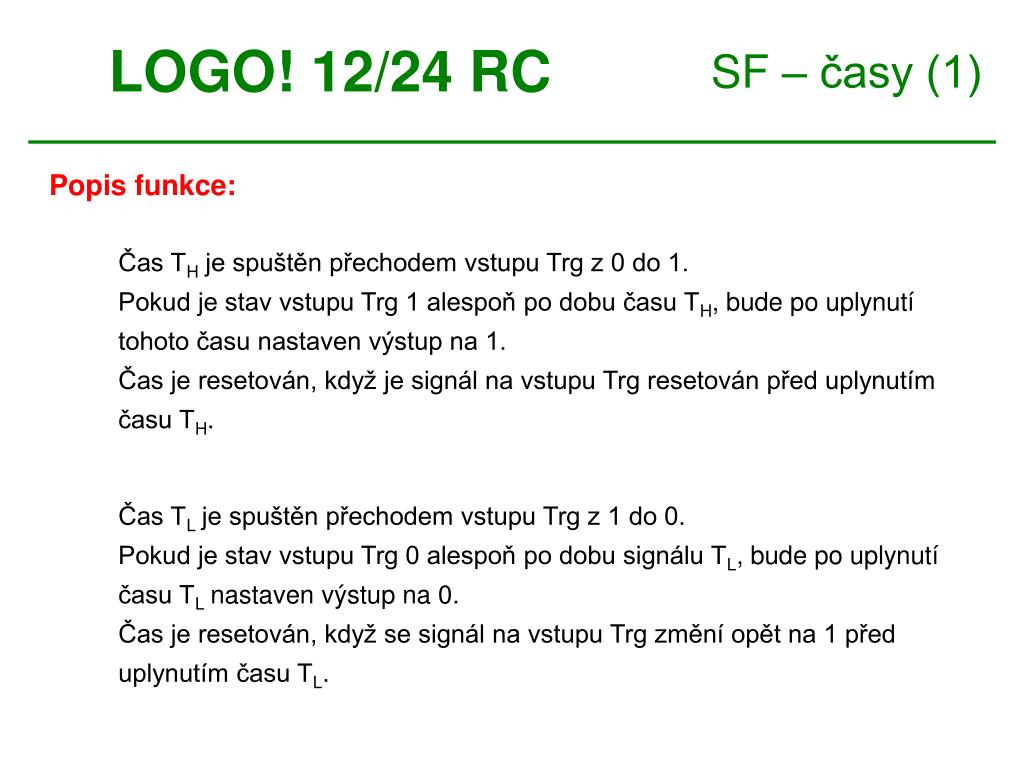

LOGO! 12/24 RC SF – časy (1) Popis funkce: Čas TH je spuštěn přechodem vstupu Trg z 0 do 1. Pokud je stav vstupu Trg 1 alespoň po dobu času TH, bude po uplynutí tohoto času nastaven výstup na 1. Čas je resetován, když je signál na vstupu Trg resetován před uplynutím času TH. Čas TL je spuštěn přechodem vstupu Trg z 1 do 0. Pokud je stav vstupu Trg 0 alespoň po dobu signálu TL, bude po uplynutí času TL nastaven výstup na 0. Čas je resetován, když se signál na vstupu Trg změní opět na 1 před uplynutím času TL.
LOGO! 12/24 RC SF – časy (1) Zpožděné zapnutí s pamětí Zadaný čas začne ubíhat po vstupním pulzu. Po uběhnutí tohoto času bude sepnut výstup. TRG Signál na vstupu Trg spouští čas zpožděného zapnutí. Trg R Resetuje čas zpoždění a výstup. R Q Par Par T je čas zpoždění zapnutí pro výstup. Q Po uplynutí nastaveného času T je výstup Q sepnut.
LOGO! 12/24 RC SF – časy (2) Časový diagram: Trg R Popis funkce: Q Změní-li se signál na vstupu Trg z 0 na 1, rozběhne se čas T. Výstup Q je zapnut, když uplyne čas T. Další signál na vstupu Trg čas T neovlivní. Výstup a čas T jsou resetovány příštím signálem 1 na vstupu R. T T T
Použité zdroje: SIEMENS. LOGO! 0BA6 Manuál [on line]. 2008 [cit. 2013-03-6]. Dostupné z: http://stest1.etnetera.cz/ad/current/content/data_files/automatizacni_systemy/mikrosystemy/ logo/zakladni_pristroje/manualy/manual_logo-0ba6_11-2008_cz.pdf Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Peter Podoba.
