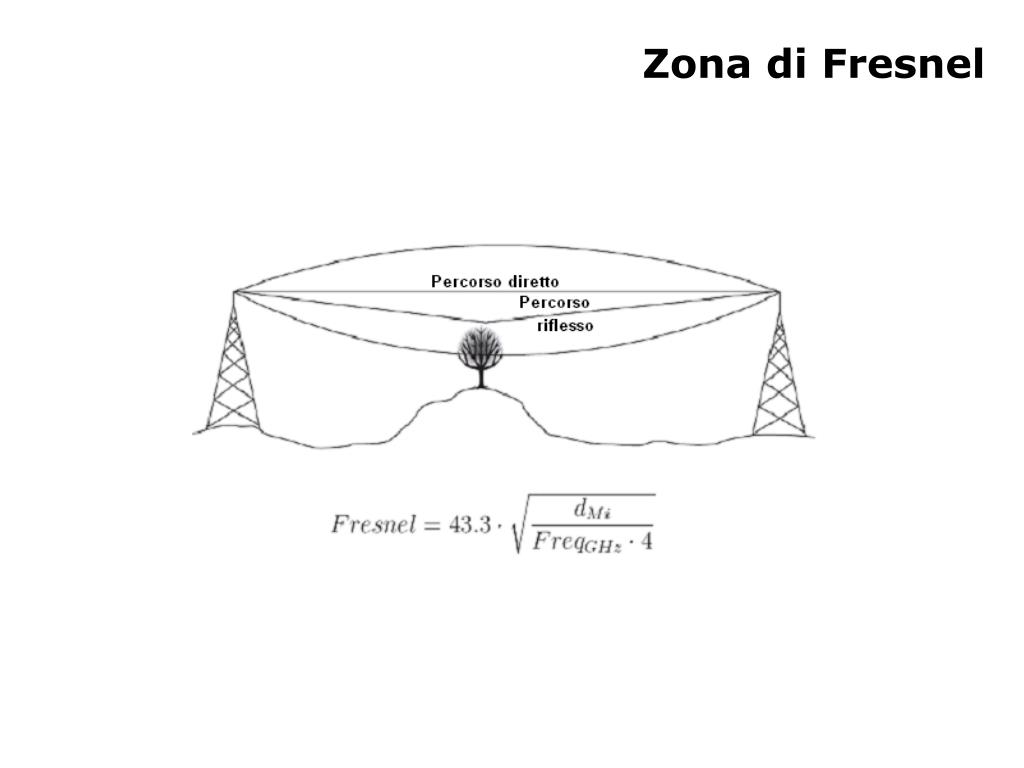

  1. Zona di Fresnel

  2. Propagazione LOS • In una comunicazione LOS (Line Of Sight), la zona di Fresnel è libera per più del 65% • I fenomeni atmosferici possono influire • Pianificazione accurata • Vincoli di applicabilità

  3. Propagazione NLOS (1) • In una comunicazione NLOS (Non Line Of Sight), il segnale al ricevitore è soggetto a diversi fenomeni funzione della lunghezza d’onda e delle caratteristiche del mezzo • Le componenti di segnale hanno diverse distribuzioni di ritardo, attenuazione, polarizzazione e stabilità rispetto al cammino diretto

  4. Propagazione NLOS (2) • Tecniche usate in comunicazioni NLOS • Tecniche di multiplazione efficaci contro interferenza intersimbolica ed equalizzazione adattativa (OFDM) • Antenne direttive • Modulazione adattativa • Tecniche di correzione di errore • Controllo di potenza

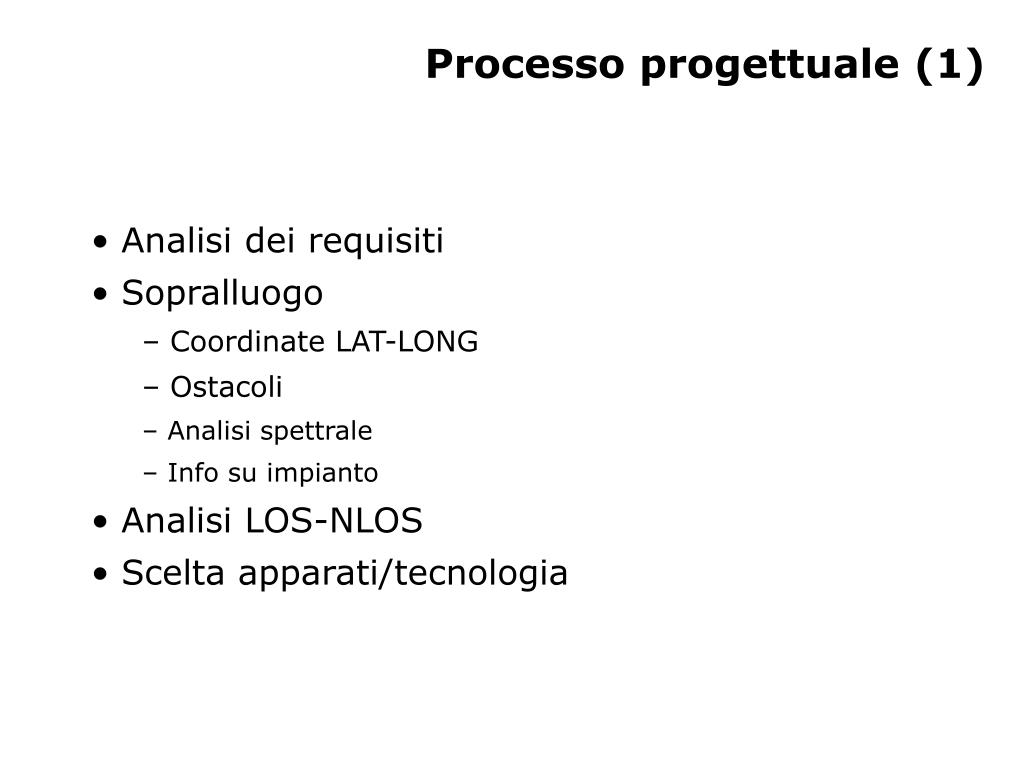

  5. Processo progettuale (1) • Analisi dei requisiti • Sopralluogo • Coordinate LAT-LONG • Ostacoli • Analisi spettrale • Info su impianto • Analisi LOS-NLOS • Scelta apparati/tecnologia

  6. Processo progettuale (2) • Progetto radio • Simulazioni numeriche • Predizione di campo • Dimensionamento apparati • Installazione apparati

  7. Tool di simulazione • Basati su dati altimetrici del terreno • Risoluzione variabile • 1 km • 100 m • 30 m • 10 m • Livello di “clutter” • Modelli di propagazione del campo elettromagnetico (es. Longley-Rice) • Analisi LOS-NLOS • Radio Mobile Deluxe – freeware - http://www.cplus.org/rmw/

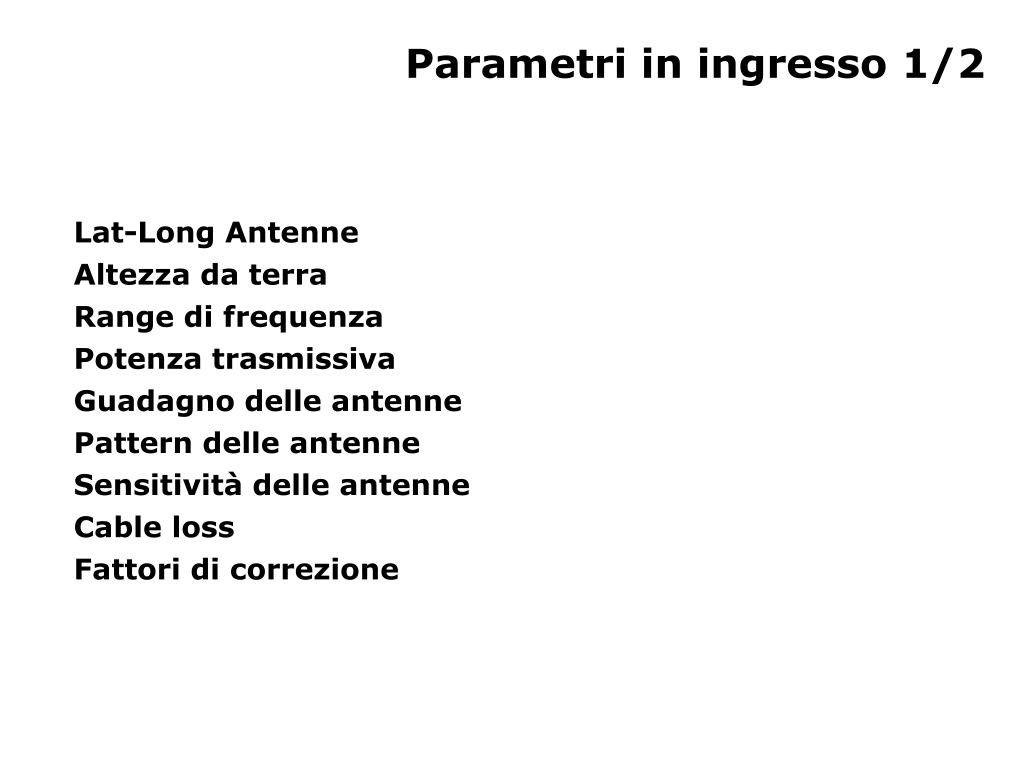

  8. Parametri in ingresso 1/2 • Lat-Long Antenne • Altezza da terra • Range di frequenza • Potenza trasmissiva • Guadagno delle antenne • Pattern delle antenne • Sensitività delle antenne • Cable loss • Fattori di correzione

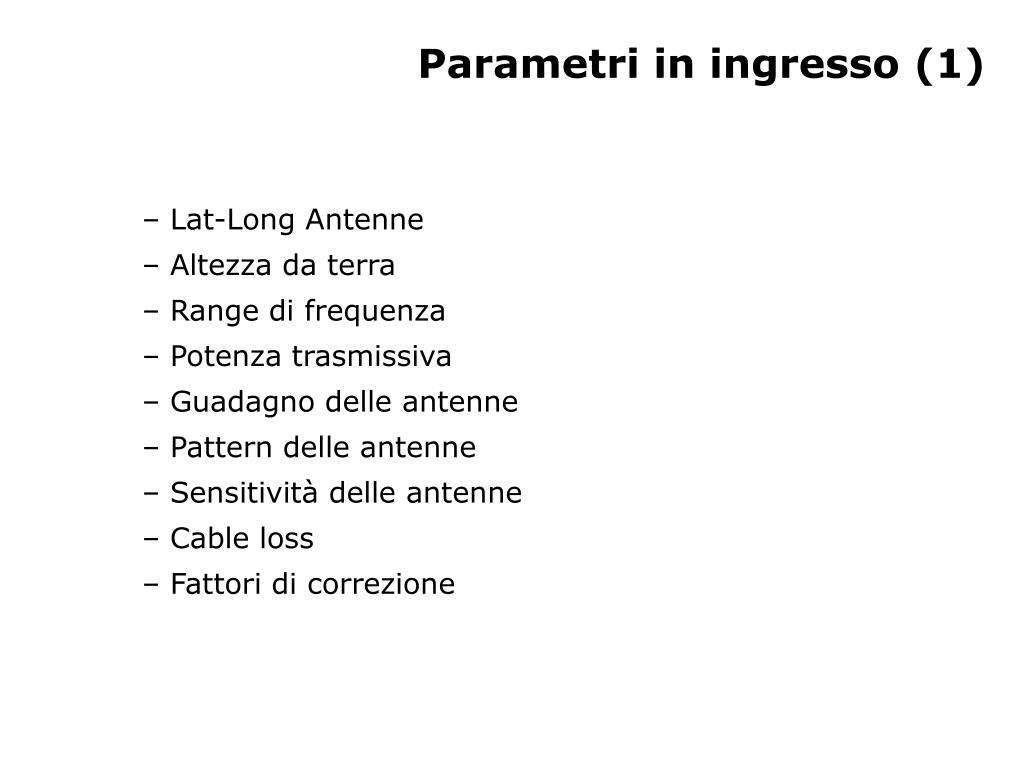

  9. Parametri in ingresso (1) • Lat-Long Antenne • Altezza da terra • Range di frequenza • Potenza trasmissiva • Guadagno delle antenne • Pattern delle antenne • Sensitività delle antenne • Cable loss • Fattori di correzione

  10. Parametri in ingresso (2)

  11. Parametri in uscita • Predizione del campo • Dati numerici • Plot • Fresnel Clearance • Antenna tilt • Antenna Azimuth • Analisi interferenze

  12. Fresnel Clearance • Il valore minimo di FC per comunicazioni LOS è il 65% della F1

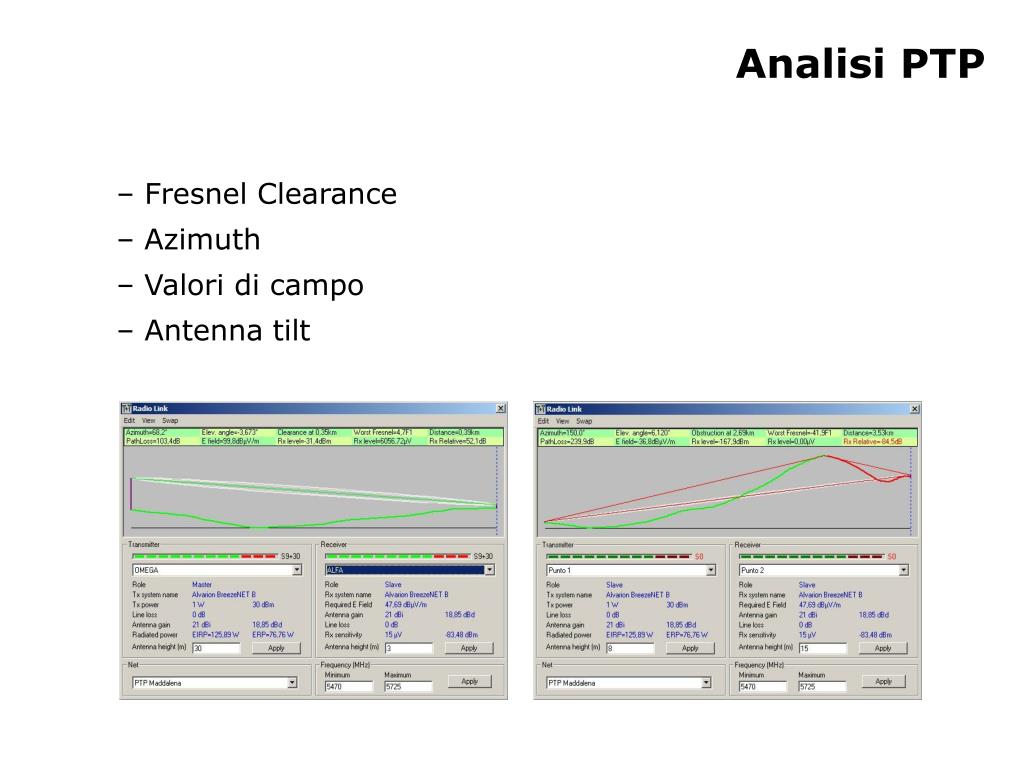

  13. Analisi PTP • Fresnel Clearance • Azimuth • Valori di campo • Antenna tilt

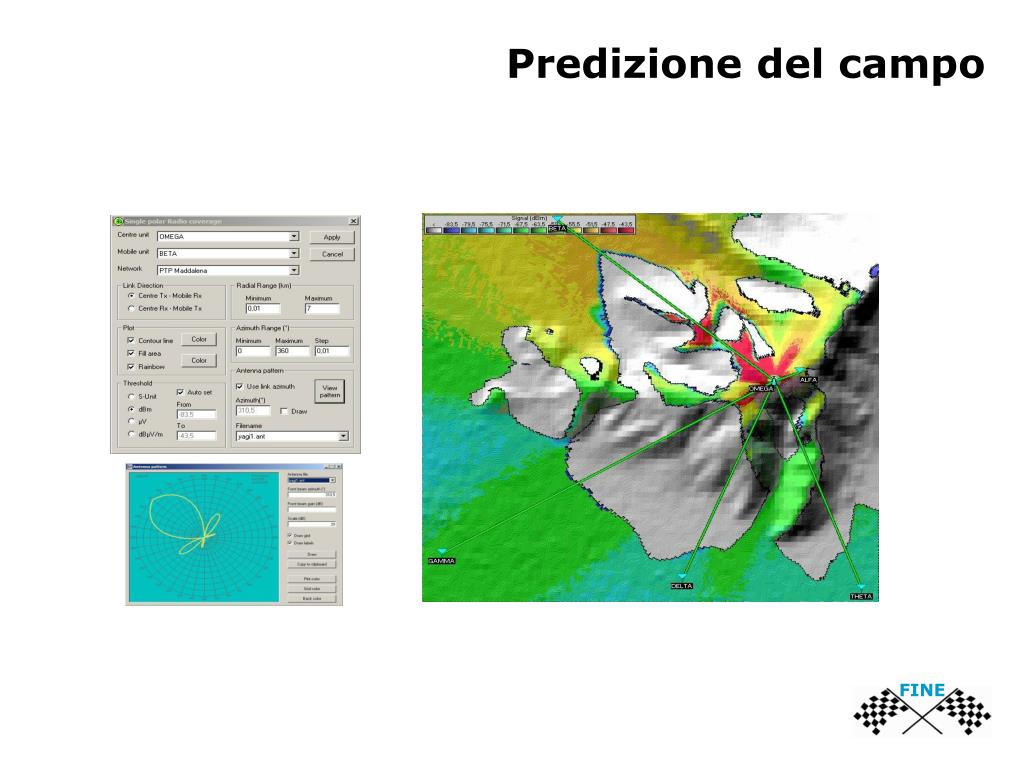

  14. FINE Predizione del campo
