  1. Napredne metode digitalne obrade signala Doc. dr. Damir Seršić http://nmdos.zesoi.fer.hr

  2. Teme predavanja • Wavelet paketi • Haarov wavelet • Stablo wavelet paketa • Optimalno stablo • Entropija • Rekonstrukcija • Kompresija podataka u wavemenu

  3. Wavelet paketi • Poopćenje wavelet transformacije • Grananje i VP grane • Baza wavelet paketa: • Kodiranje signala • Očuvanje energije • Rekonstrukcija signala

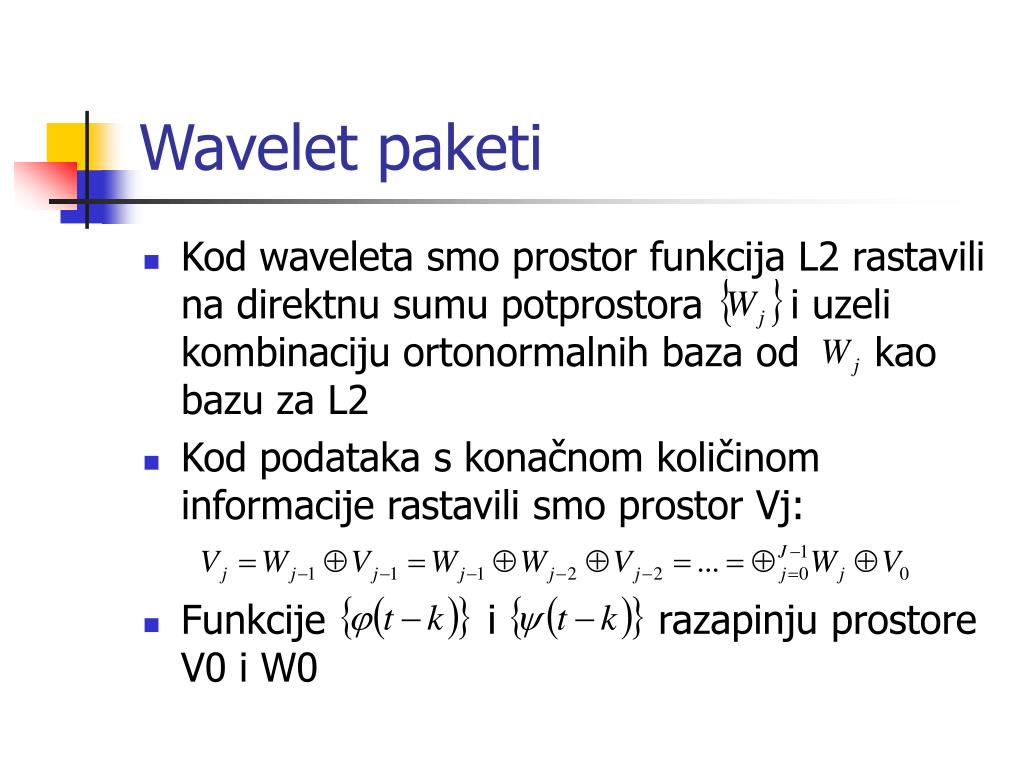

  4. Wavelet paketi Kod waveleta smo prostor funkcija L2 rastavili na direktnu sumu potprostora i uzeli kombinaciju ortonormalnih baza od kao bazu za L2 Kod podataka s konačnom količinom informacije rastavili smo prostor Vj: Funkcije i razapinju prostore V0 i W0

  5. Wavelet paketi • Prostor V podijelili smo na dva potprostora s bazama: • Podijelimo analogno i prostor W:

  6. Računanje wavelet paketa • i – filtri dužine N • Funkcija skale – • Wavelet funkcija –

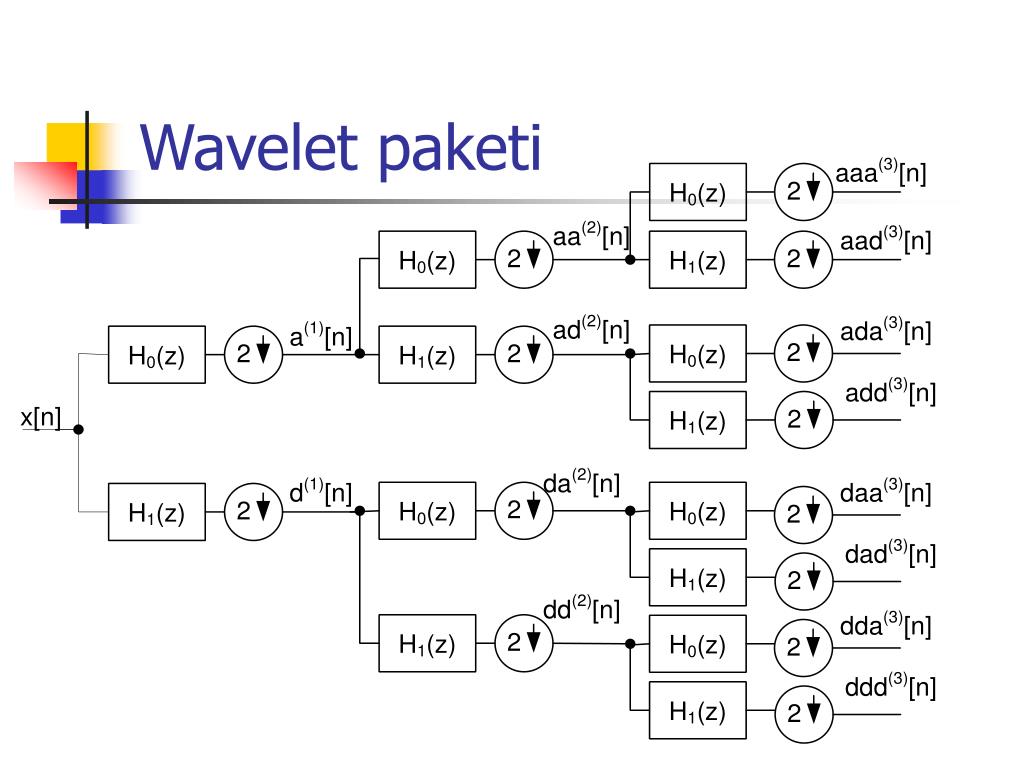

  7. Wavelet paketi

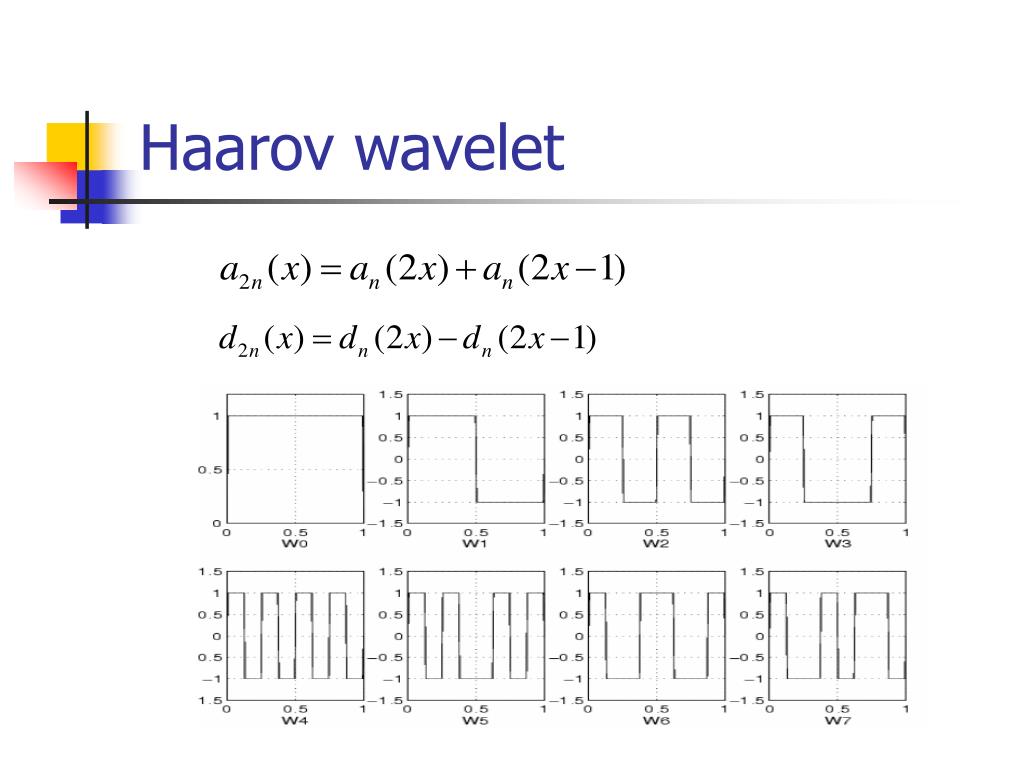

  8. Haarov wavelet

  9. Računanje wavelet paketa • k – parametar lokalizacije u vremenu • j – parametar skale • Za fiksnu vrijednost j i k, W analizira fluktuacije signala otprilike oko pozicije , skale i različitih frekvencija za različite dozvoljene vrijednosti parametra n • Frekvencijski red • Rast glavne frekvencije monotono s redom • Dobiven rekurzivno iz prirodnog reda • (j,n) wavelet paket: • za svaku skalu j, n može imati vrijednosti od 0 do

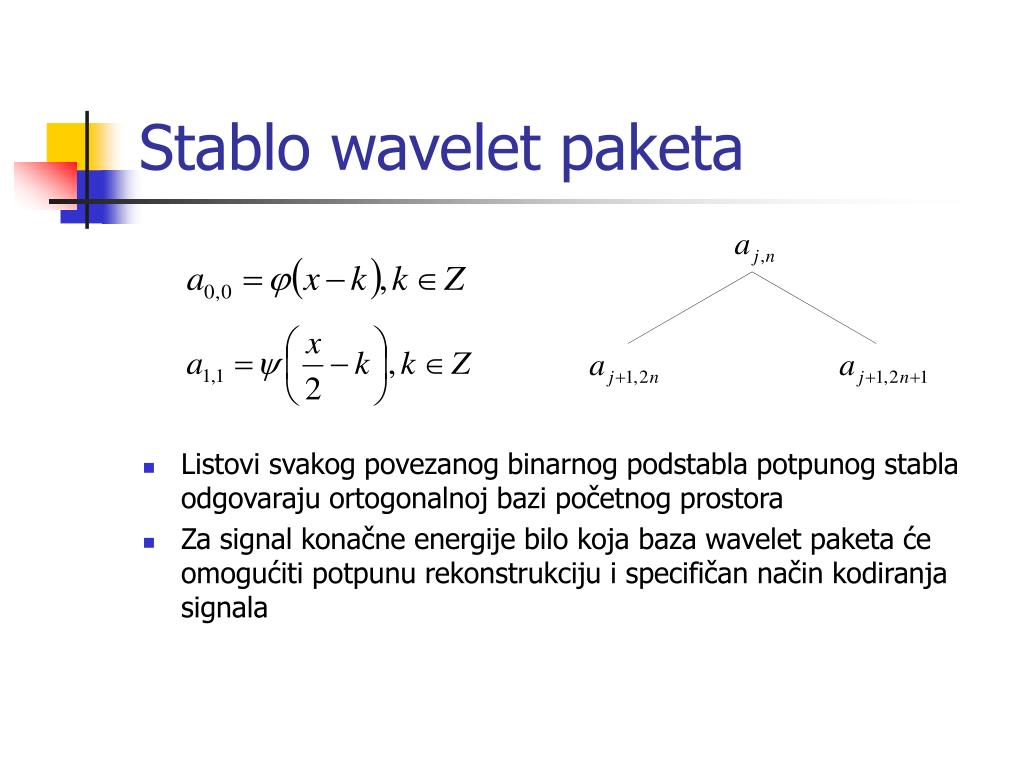

  10. Stablo wavelet paketa Listovi svakog povezanog binarnog podstabla potpunog stabla odgovaraju ortogonalnoj bazi početnog prostora Za signal konačne energije bilo koja baza wavelet paketa će omogućiti potpunu rekonstrukciju i specifičan način kodiranja signala

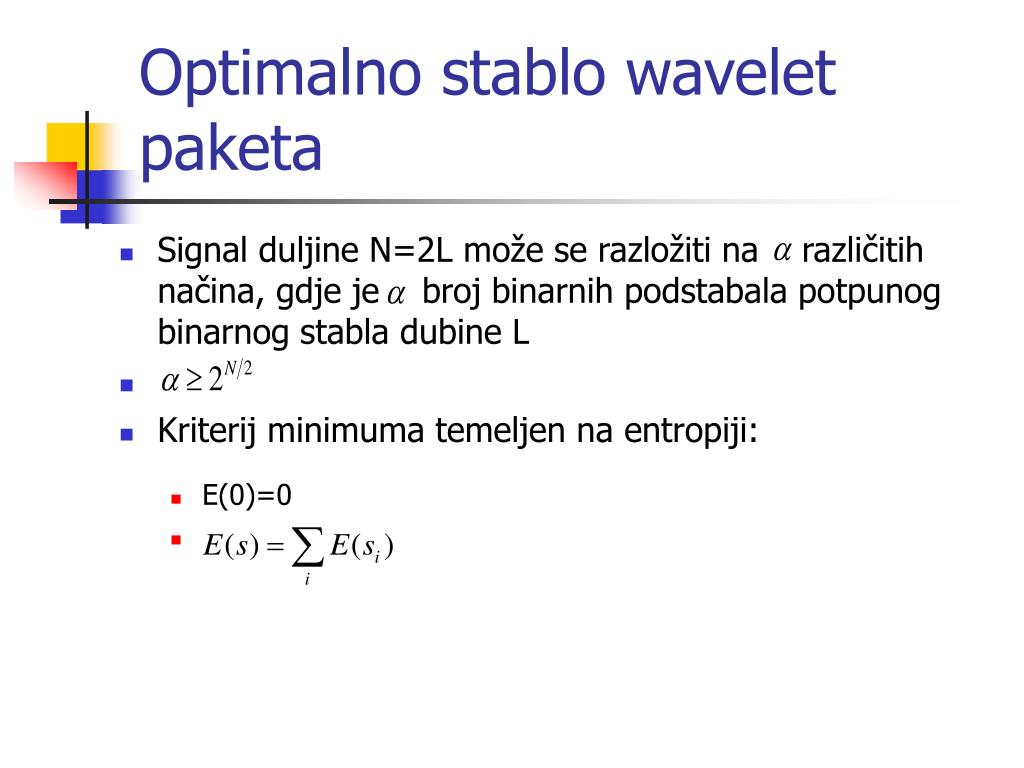

  11. Optimalno stablo wavelet paketa • Signal duljine N=2L može se razložiti na različitih načina, gdje je broj binarnih podstabala potpunog binarnog stabla dubine L • č • Kriterij minimuma temeljen na entropiji: • E(0)=0 • h

  12. Entropija • Entropija s pragom: • Nenormalizirana Shannonova entropija: • Druge: koncentracija u p normi, …

  13. Primjer – ‘Haar’

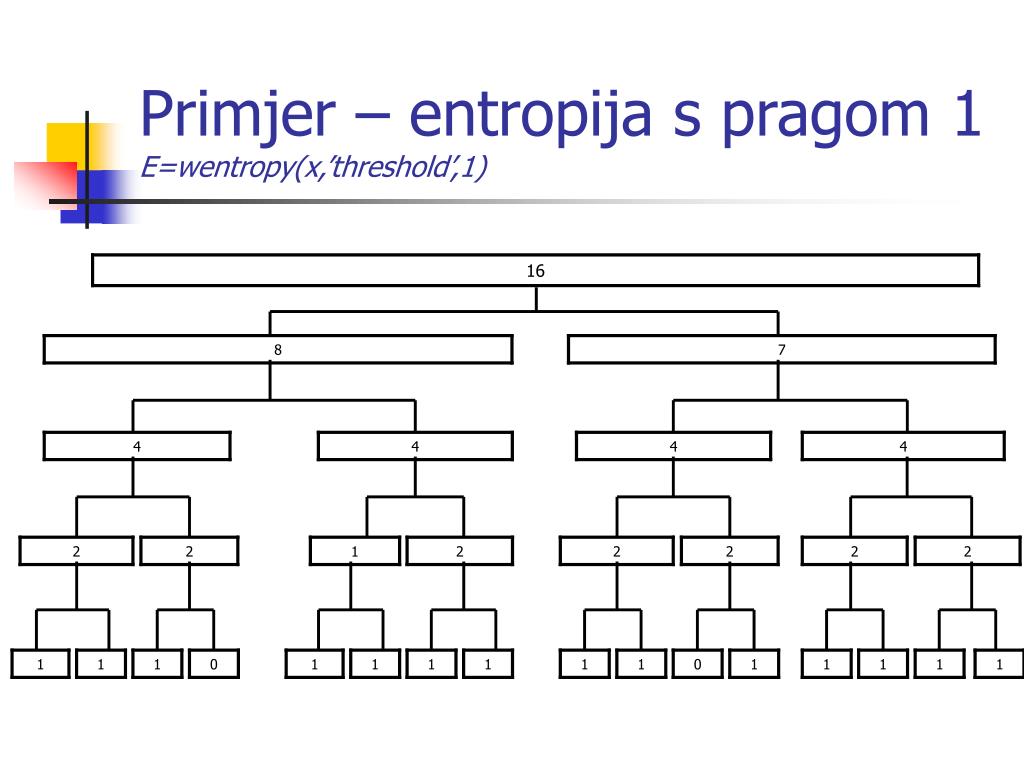

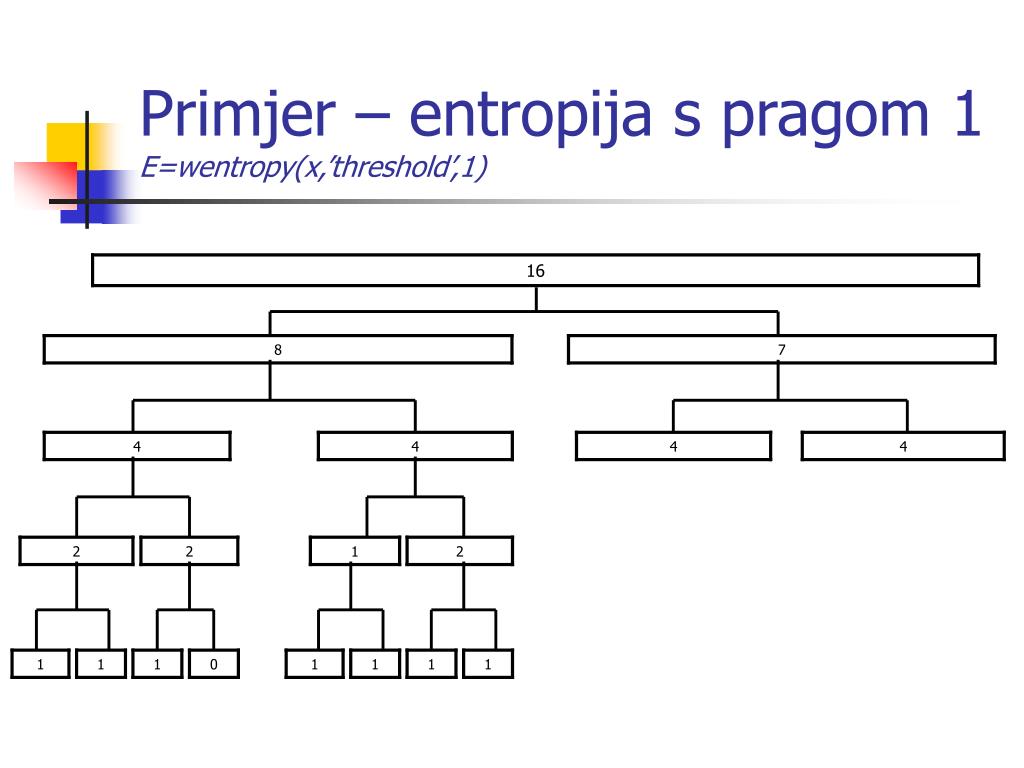

  14. Primjer – entropija s pragom 1E=wentropy(x,’threshold’,1)

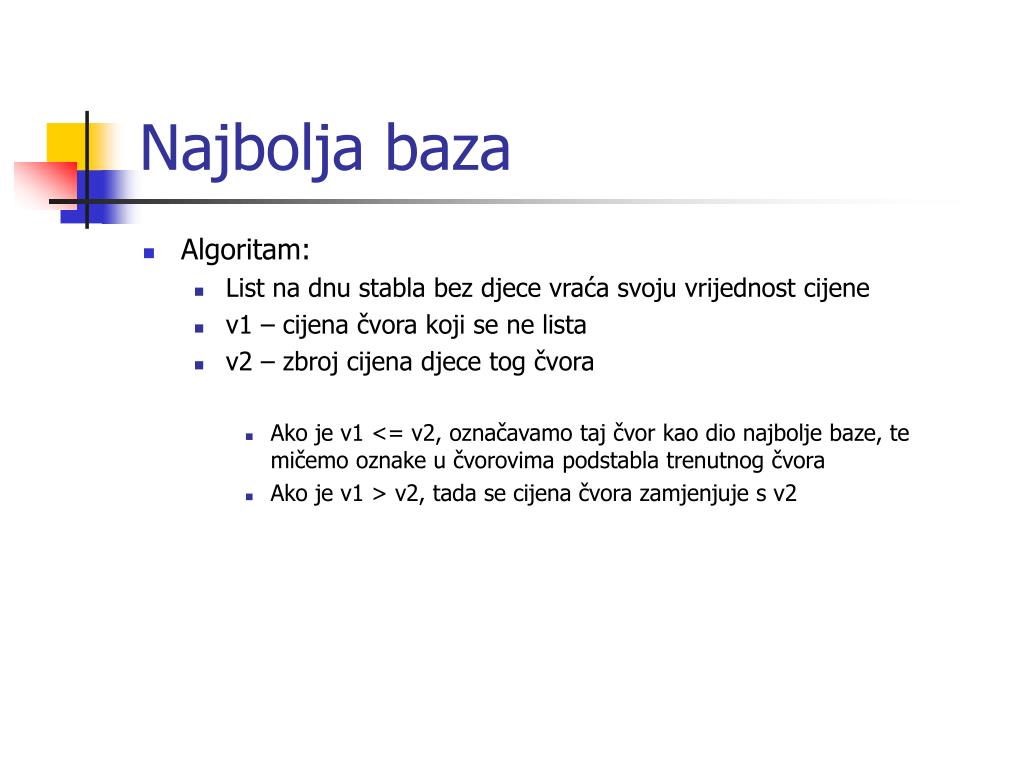

  15. Najbolja baza • Algoritam: • List na dnu stabla bez djece vraća svoju vrijednost cijene • v1 – cijena čvora koji se ne lista • v2 – zbroj cijena djece tog čvora • Ako je v1 <= v2, označavamo taj čvor kao dio najbolje baze, te mičemo oznake u čvorovima podstabla trenutnog čvora • Ako je v1 > v2, tada se cijena čvora zamjenjuje s v2

  16. Primjer – entropija s pragom 1E=wentropy(x,’threshold’,1)

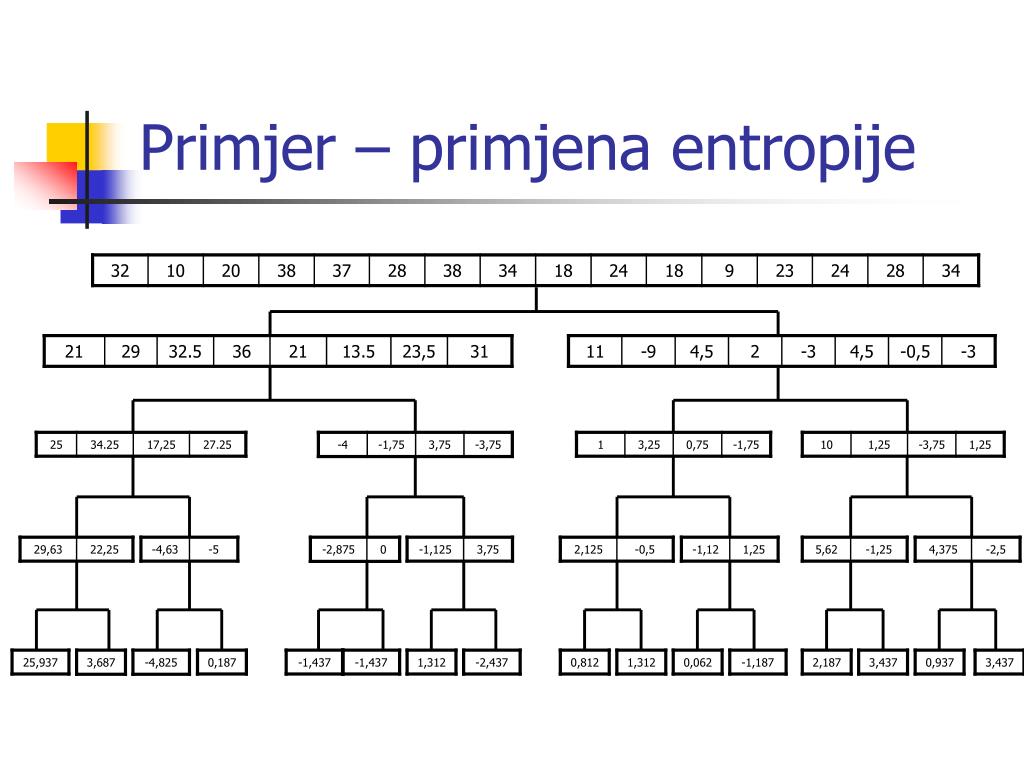

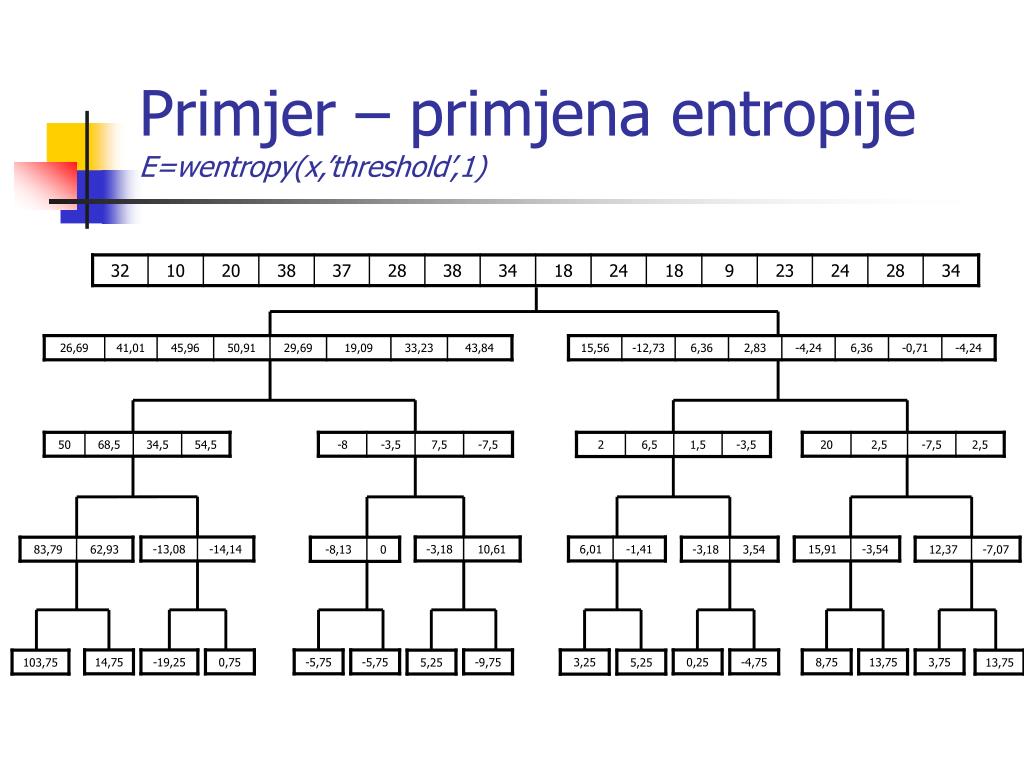

  17. Primjer – primjena entropijeE=wentropy(x,’threshold’,1)

  18. Primjer – entropija s pragom 3E=wentropy(x,’threshold’,3)

  19. Primjer – primjena entropijeE=wentropy(x,’threshold’,3)

  20. Primjer – Shannonova entropijaE=wentropy(x,’Shannon’)

  21. Primjer

  22. Primjer – Shannonova entropijaE=wentropy(x,’Shannon’)

  23. Primjer – primjena entropije

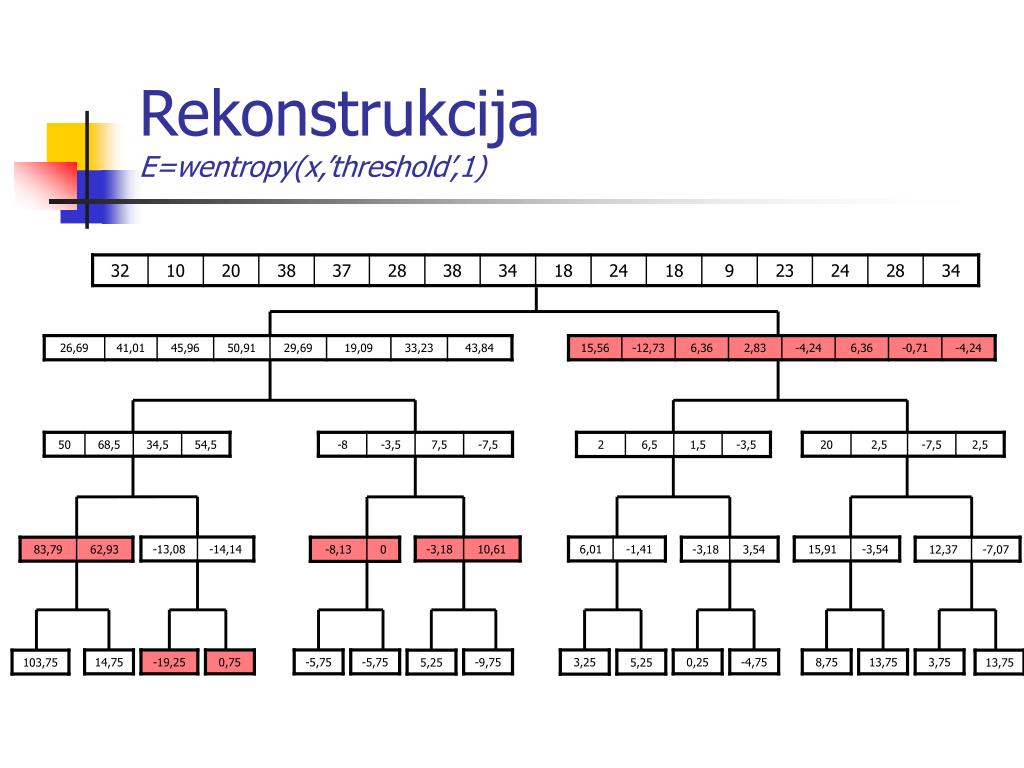

  24. RekonstrukcijaE=wentropy(x,’threshold’,1)

  25. RekonstrukcijaE=wentropy(x,’threshold’,1)

  26. RekonstrukcijaE=wentropy(x,’threshold’,1)

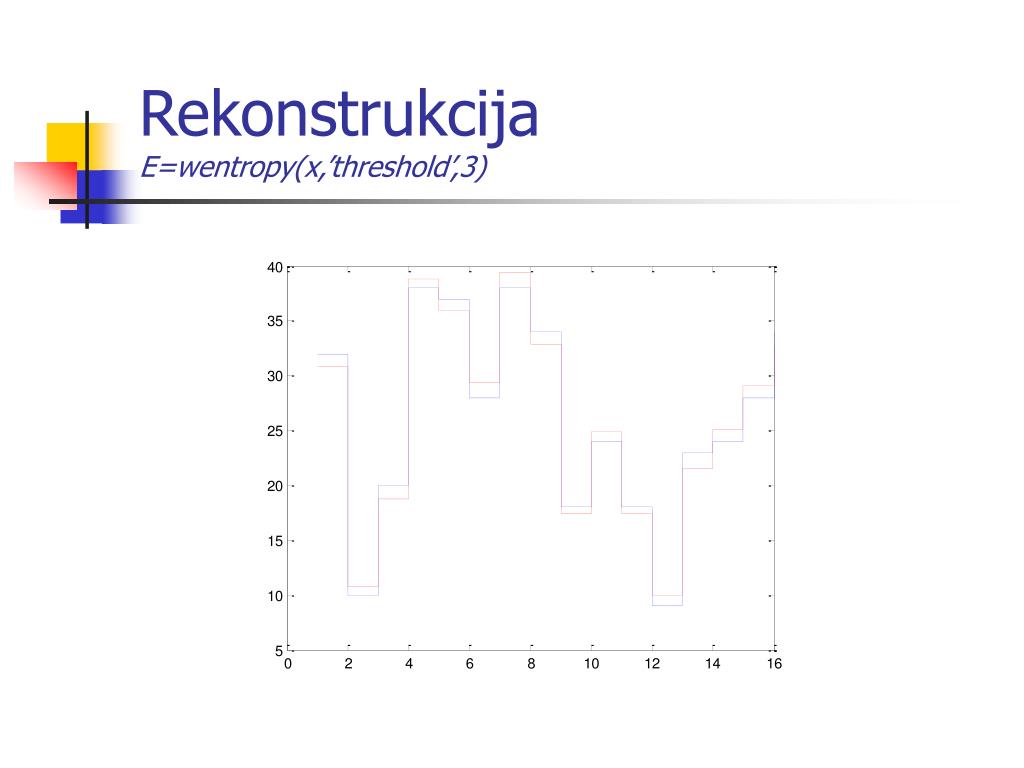

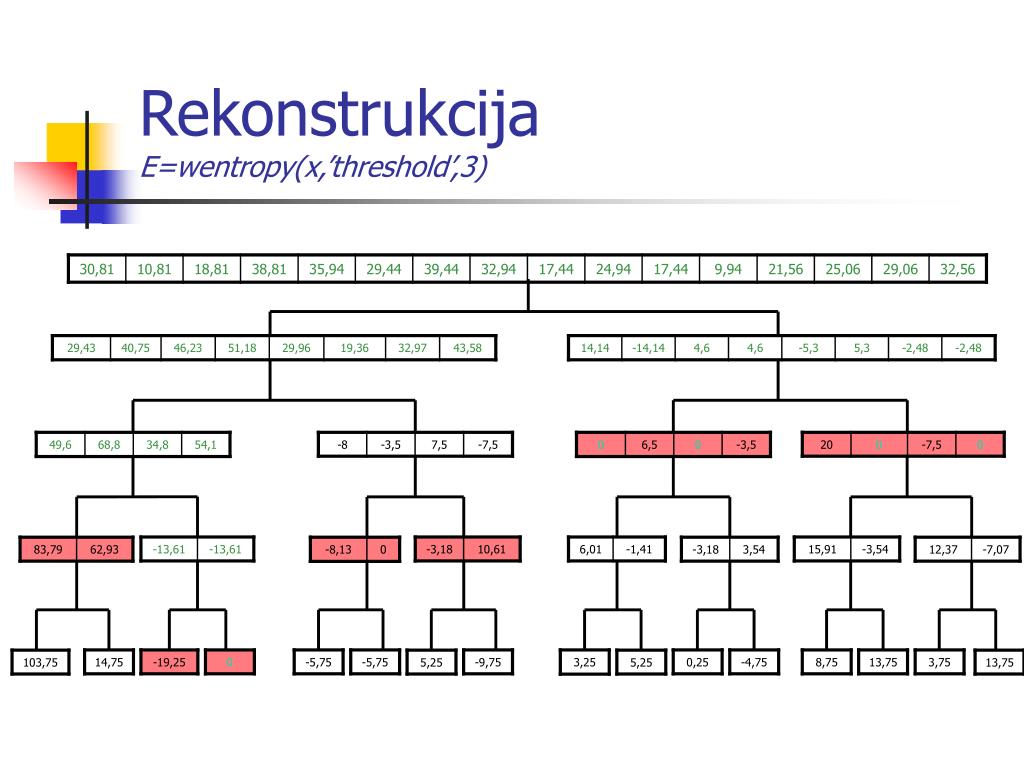

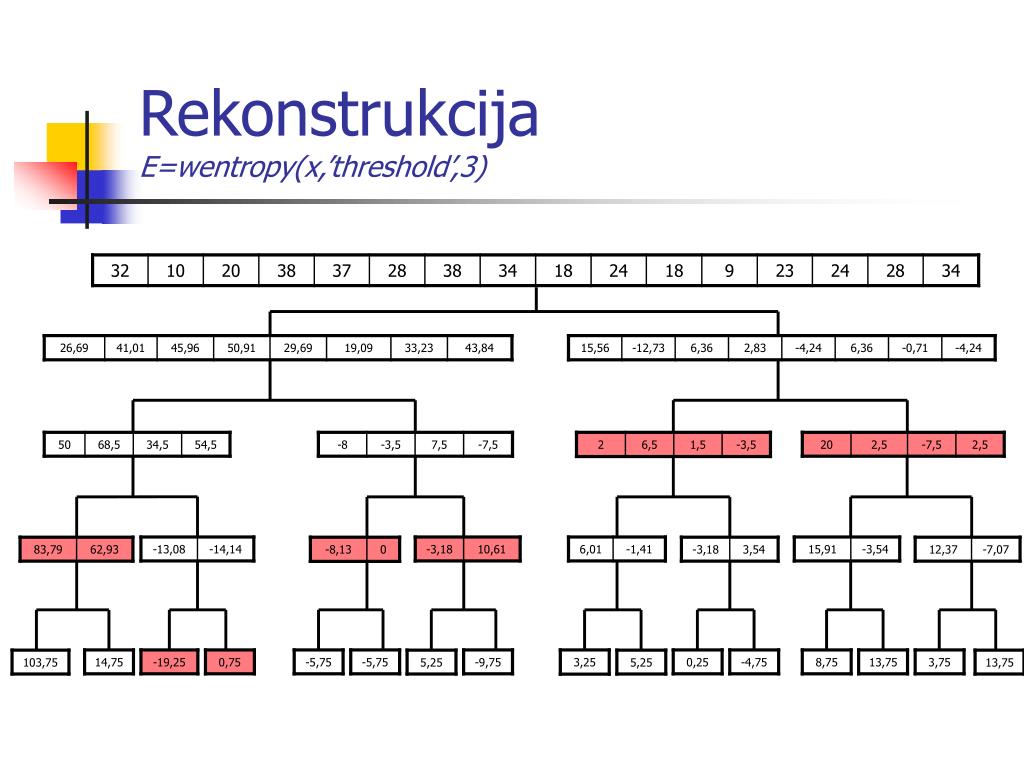

  27. RekonstrukcijaE=wentropy(x,’threshold’,3)

  28. RekonstrukcijaE=wentropy(x,’threshold’,3)

  29. RekonstrukcijaE=wentropy(x,’threshold’,3)

  30. RekonstrukcijaE=wentropy(x,’shannon’)

  31. RekonstrukcijaE=wentropy(x,’shannon’)

  32. RekonstrukcijaE=wentropy(x,’shannon’)

  33. Kompresija podataka • Identična kao kod waveleta • +: povećanje fleksibilnosti • Jedno razlaganje generira mnogo baza • Odabiremo onu koja nam najviše odgovara korištenjem funkcije besttree: • Računa optimalno podstablo inicijalnog podstabala wavelet paketa • Uzima u obzir kriterij entropije • Dobiveno stablo može biti manje dubine od inicijalnog

  34. Kompresija podataka • Funkcija besttree: • T = BESTTREE (T) računa modificirano stablo koje odgovara najboljoj vrijednosti entropije • [T,E] = BESTTREE (T) vraća najbolje stablo, s tim da računa još i najbolju vrijednost entropije E. Optimalna entropija čvora čiji je indeks j-1 je E(j). • [T,E,N] = BESTTREE (T) vraća najbolje stablo, vrijednost entropije E s tim da računa još i vektor N koji sadrži indekse čvorova kojih više Primjer u Matlabu: wpt = wpdec(x,3,‘db1') wpt = wpsplt(wpt,[3 0]); plot(wpt) bt = besttree(wpt); plot(wpt)

  35. Kompresija podataka

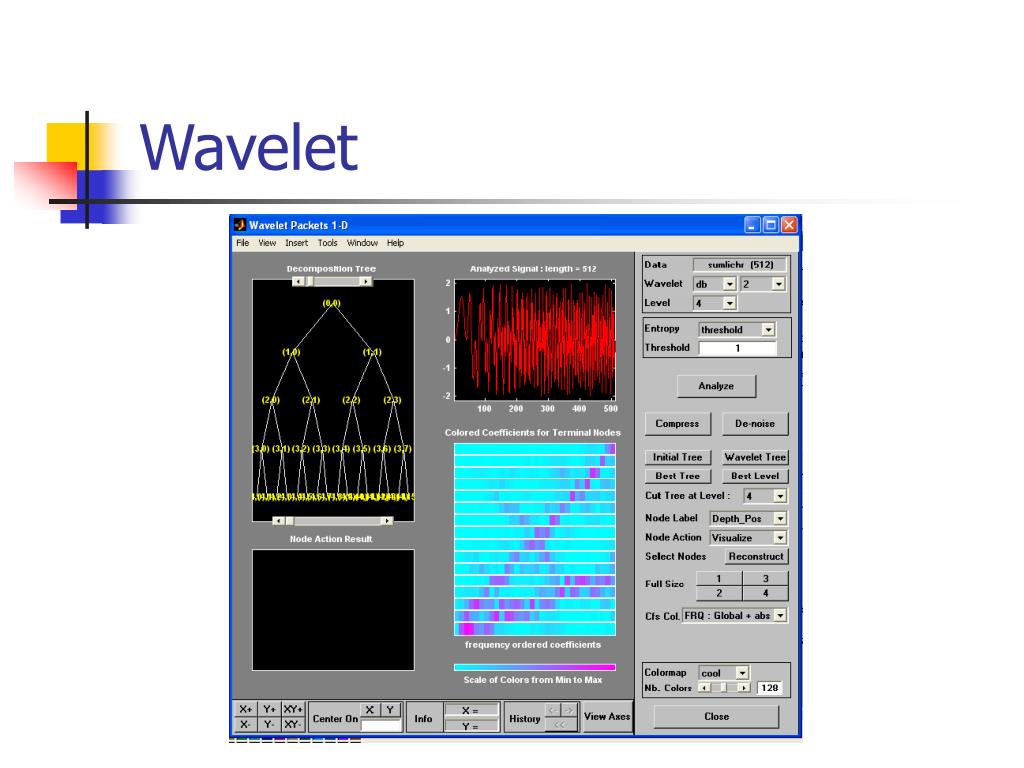

  36. Wavelet

  37. Besttree

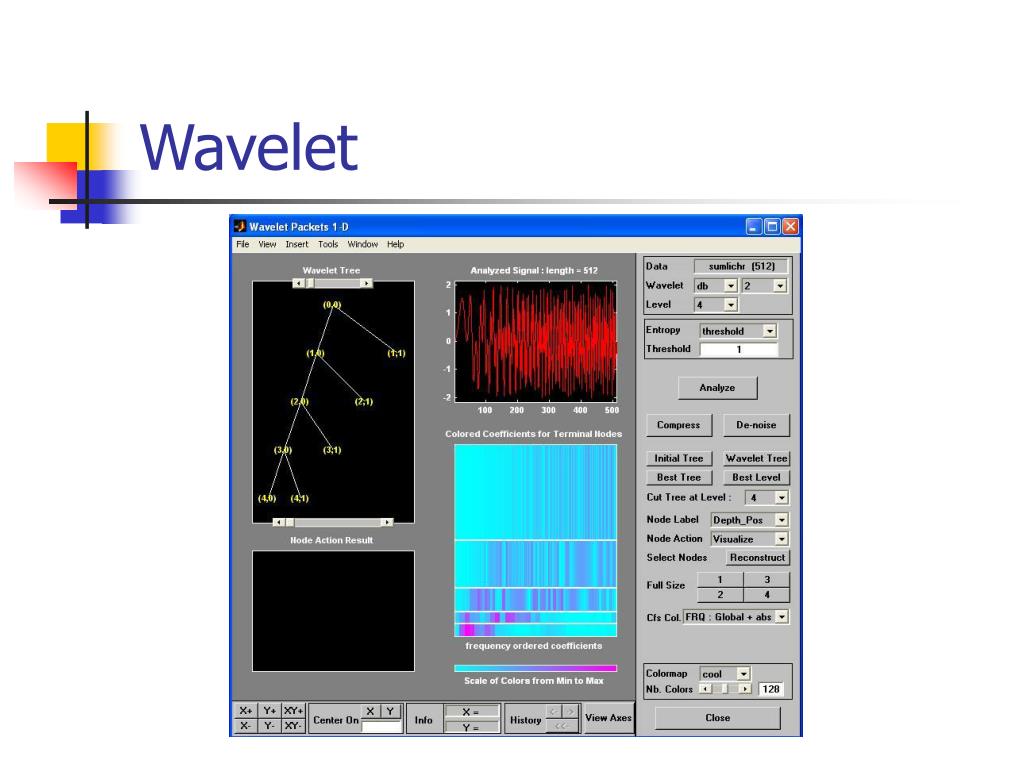

  38. Wavelet

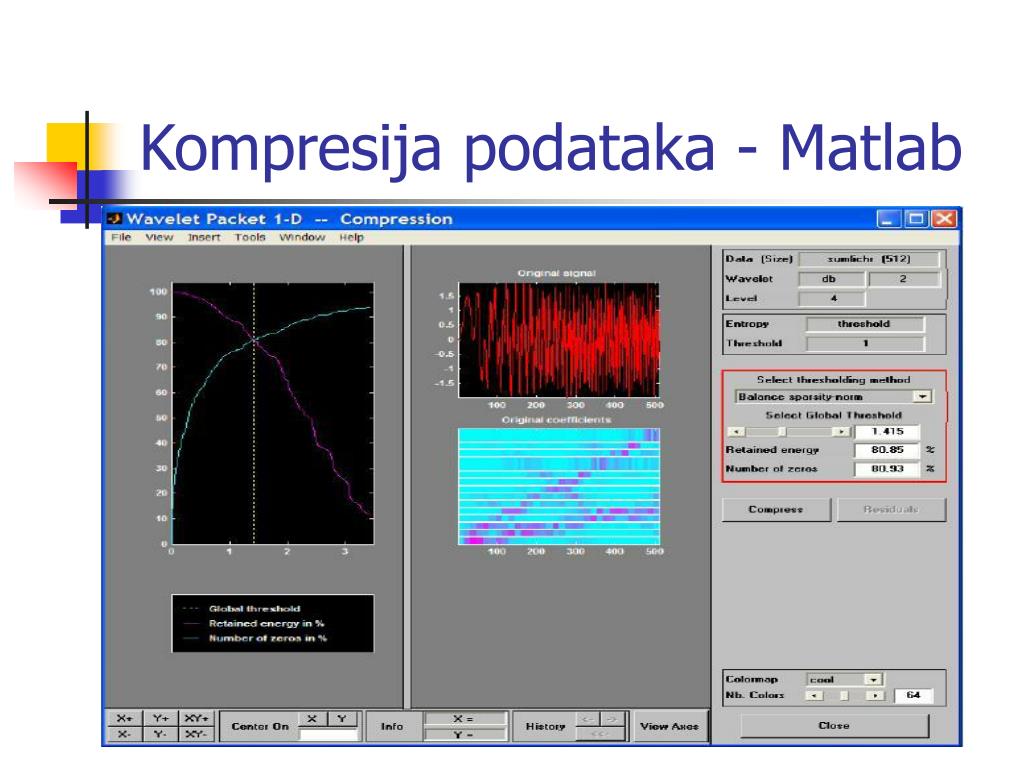

  39. Kompresija podataka - Matlab

  40. Kompresija podataka - Matlab

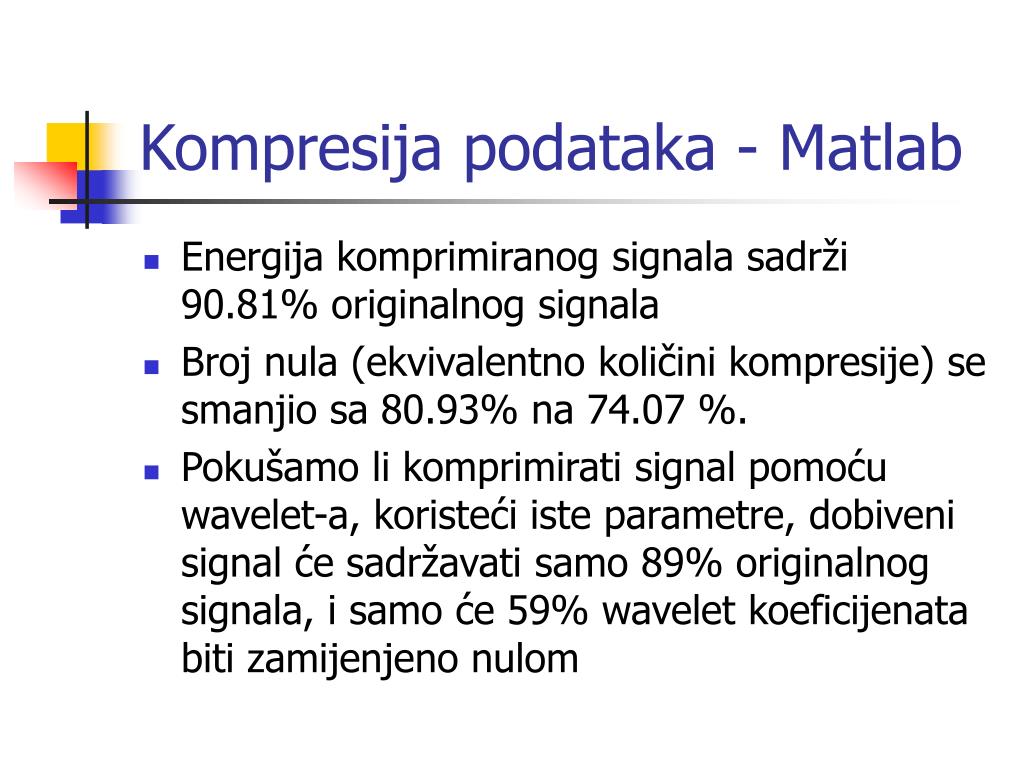

  41. Kompresija podataka - Matlab • Energija komprimiranog signala sadrži 90.81% originalnog signala • Broj nula (ekvivalentno količini kompresije) se smanjio sa 80.93% na 74.07 %. • Pokušamo li komprimirati signal pomoću wavelet-a, koristeći iste parametre, dobiveni signal će sadržavati samo 89% originalnog signala, i samo će 59% wavelet koeficijenata biti zamijenjeno nulom
