Технологии виртуализации Hyper-V Кластерные решения и управление с помощью VMM

1. Технологии виртуализации Hyper-VКластерные решения и управлениес помощью VMM

2. Темы • Почему виртуализация? • Почему Microsoft? • Новое во внедрении виртуализациии перспективы • Best Practices Analyzer • Hyper-V Start Service • Вопросы и ответы

3. Почему виртуализация?

4. Технологические приоритеты CIO 2010* • Бизнес-анализ (BI) • Сетевые и голосовые коммуникации • Веб 2.0 • Облачные вычисления • Виртуализация «CIO полагают, что 2010 год принесет изменение значения ИТ для бизнеса со вспомогательной функции к стратегическому партнерству, позволяющему ИТ участвовать в инновациях и обеспечении конкурентных преимуществ для бизнеса. Это изменение ожидалось уже давно, однако экономические, стратегические и технологические факторы сделали его реальным только сейчас» Марк МакДональд, Вице-президент и глава отдела исследований, GartnerEXP *опросGartner 1586 CIO http://www.gartner.com/it/page.jsp?id=1283413

5. Типичные проблемы инфраструктуры • Низкая средняя утилизация оборудования • Высокие затраты на электроснабжение/охлаждение • Медленный ввод новых сервисов в эксплуатацию • Недостаточный уровень отказоустойчивости и доступности • Отсутствие централизованного мониторинга серверов, сервисов и приложений

6. Есть выход! Виртуализация — это общий термин, охватывающий абстракцию ресурсов для многих аспектов вычислений. • Уменьшение физической инфраструктуры • Уменьшение затрат до 80%, за счёт: • оборудования • электроэнергии • охлаждения • места в датацентре

7. Преимущества виртуализацииЭлектроэнергия как средство экономии Пятьдесят серверов потребляют в течение года около 400000 КВт/ч энергии. При стоимости 3 руб. квт/ч – это 1.2 млн. рублей в год.

8. Преимущества Экономическая и практическая выгода • Снижение затрат на оборудование • Консолидация нескольких приложений и операционных систем на одном сервере. • Более эффективное использование ресурсов. • Около 70% времени серверы простаивают, изнашиваясь и потребляя электроэнергию. • Уменьшение административных издержек. • Виртуальные среды, благодаря абстрагированию от физического оборудования, являются более гибкими в управлении. Виртуальные сервера могут быть с лёгкостью перенесены с одного физического оборудования на другое.. • Щадящие политики лицензирования программного обеспечения. • Вчастности один WindowsServer 2008 Enterprise может использоваться на 4-х виртуальных машинах одновременно в пределах одного физического сервера. А один WindowsServer 2008 Datacenter может использоваться на неограниченном количестве виртуальных машин внутри одного физического сервера.

9. Почему Microsoft?

10. Почему виртуализация Microsoft • Самый широкий в отрасли взгляд на ИТ предприятия • Инвестиции в исследования и разработку • Интеграция со всеми продуктами Microsoft • Комплексный подходот ПК до ЦОД: решения для Ваших задач Облако ПК Интегрированное управление ЦОД

11. Уже сделано много проектов! 599 проектов!!

12. Виртуализированный ЦОД на базе решений Microsoft • Гипервизор Hyper-V • Кластеры серверов Hyper-V • Управление System Center: • Аппаратное обеспечение • Слой виртуализации • Виртуальные машины Windows/Linux • Приложения • Решения LOB LOB LOB Hyper-V Слой виртуализации Физический ЦОД

13. Управление виртуализацией Кросс-платформенность Библиотека ВМ Портал самообслуживания Оптимизация процессов Режим обслуживания Оптимизация по ресурсам и производительности Поддержка задач ЦОД • Миграция кластера SAN • МножествоВМ на LUN • Поддержка кластерных ФС

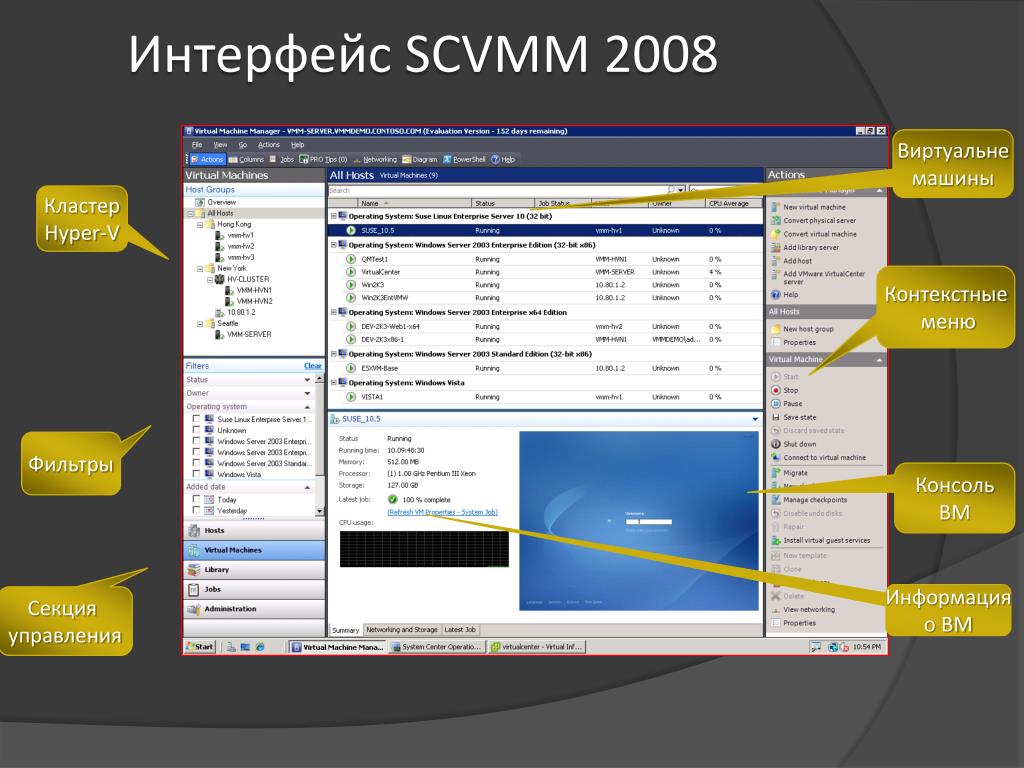

14. Интерфейс SCVMM 2008 Виртуальне машины Кластер Hyper-V Контекстные меню Фильтры Консоль ВМ Информация о ВМ Секция управления

15. Управление сервисом Мониторинг на уровне сервисов Интеграция с Visio Мониторинг производительности Не только Windows Поддержка Linux/UNIX Открытые стандарты Обнаружение любых элементов Экосистема партнеров Партнеры PRO Кросс-платформенные пакеты управления Управление оборудованием

16. Сквозное управление ИТ Резервное копирование Подготовка оборудования Подготовка рабочих нагрузок Аварийное восстановление Мониторинг Обновление

17. Performance and Resource Optimization

18. Архитектура Hyper-VR2Планирование и требования • Требования к аппаратным ресурсам • Процессор • Оперативная память • Сетевой интерфейс • Система хранения данных (СХД) • Планирование высокой доступности (НА)

19. Архитектура Hyper-VR2Процессор • x64 сервера, с аппаратной поддержкой виртуализации • AMD AMD-V или Intel VT • Требуется включение Data Execution Prevention (DEP) • AMD (NX no execute bit) • Intel (XD execute disable) • Hyper-V не поддерживает процессоры Itanium (IA-64)

20. Архитектура Hyper-VR2Оперативная память • Ограничения оперативной памяти Hyper-VServer отличаются от ограничений для Windows Server 2008 R2 • Standard edition: 32 GB • Enterprise, Datacenter editions: 1 TB • Hyper-V Server 2008 R2: 1 TB • Количество памяти, скорость, характеристики задержки (latency) • Выбор между стоимостью и производительностью • Рекомендации: • Использовать максимальный объём • После выбора объёма рассматриваются характеристики задержки, затем скорость

21. Архитектура Hyper-VR2Сетевой интерфейс • Количество сетевых адаптеров основывается на требованиях виртуальных машин к использованию сети… • …и особых требований к конфигурации • Выделенный сетевой адаптер для управления хостом • Выделенный сетевой адаптер для обмена heartbeat сообщениями между узлами кластера • Выделенный сетевой адаптер для Live Migration • Выделенный сетевой адаптер для подключения к хранилищам iSCSI • Используйте раздельные сетевые адаптеры или многопортовые адаптеры

22. Архитектура Hyper-VR2Система хранения данных • Поддерживаются различные архитектуры систем хранения • Выбор основан на характеристиках производительности, объема, стоимости и управляемости • Direct-Attached Storage • Подключаются непосредственно к серверу в виде встроенного или внешнего дискового массива по интерфейсам SCSI, SAS или SATA • Сервер комплектуется SCSI, SAS или SATA адаптером • iSCSI SAN • использует SCSI протокол через сети TCP/IP • Требуется стандартный Ethernet адаптер или iSCSI HBA  с подключением к сети • Меньшая стоимость • Fibre Channel SAN • Использует Host Bus Adapters (HBA) для подключения к хранилищам через выделенные SAN свитчи • Высокая скорость, низкая задержка и большая производительность в сравнении с 1GB iSCSI SAN

23. Архитектура Hyper-VR2Высокая доступность ВМ ВМ ВМ ВМ ВМ ВМ • Высокая доступность в Hyper-V достигается при использовании кластеризации хост-серверов • Кластеризация серверов Hyper-V позволяет снизить как плановые так и внеплановые перерывы в обслуживании • Не защищает от отказов операционной системы виртуальной машины или приложений • Кластеризация Hyper-V требуется дляLive Migration Hyper-V Кластер Hyper-V Хост Hyper-V Хост Hyper-V Хост iSCSI или Fibre-Channel Система хранения данных

24. Новое во внедрении виртуализации и перспективы

25. Новое во внедренииBest Practices Analyzer for Hyper-VR2 • Новое средство аудита архитектуры Hyper-V R2 • Позволяет провести аудит архитектуры гипервизора и получить рекомендации по оптимальным настройкам • Позволяет просканировать виртуальную инфраструктуру и получить рекомендации по корректным настройкам • Позволяет получить рекомендации по настройке сетевого взаимодействия и хранилищ

26. Обзор Hyper-V Start ServiceНовый авторизованный сервис • Hyper-V Start Service – это авторизованный сервис от компании Майкрософт по развертыванию пилотной зоны решения виртуализации на основе Microsoft Hyper-V на площадке заказчика, а также практическое обучение специалистов заказчика. Сервис предоставляется партнерами Майкрософт. • Можно выделить следующие основные цели проведения данной услуги: • Повышение эффективности и снижение рисков при внедрении системы виртуализации у заказчика; • Получение практического и теоритического опыта специалистов заказчика;

27. СПАСИБО!Сессия вопросов и ответов
