  1. Automatizace Snímače a akční členy (EL39) Ing. Jindřich Vyoral SLABOPROUDÁ ELEKTROTECHNIKA

  2. SNÍMAČE A AKČNÍ ČLENY

  3. Snímače – čidla Diskrétní termostaty manostaty Spojité teploměry odporové termočlánky termistory tlakoměry Akční členy třícestné směšovací ventily čtyřcestné směšovací ventily SNÍMAČE A AKČNÍ ČLENY

  4. Diskrétní termostaty – bimetalové SNÍMAČE A AKČNÍ ČLENY

  5. Diskrétní termostaty – bimetalové SNÍMAČE A AKČNÍ ČLENY

  6. Diskrétní termostaty – kapilárové SNÍMAČE A AKČNÍ ČLENY

  7. Diskrétní manostaty – vlnovcové SNÍMAČE A AKČNÍ ČLENY

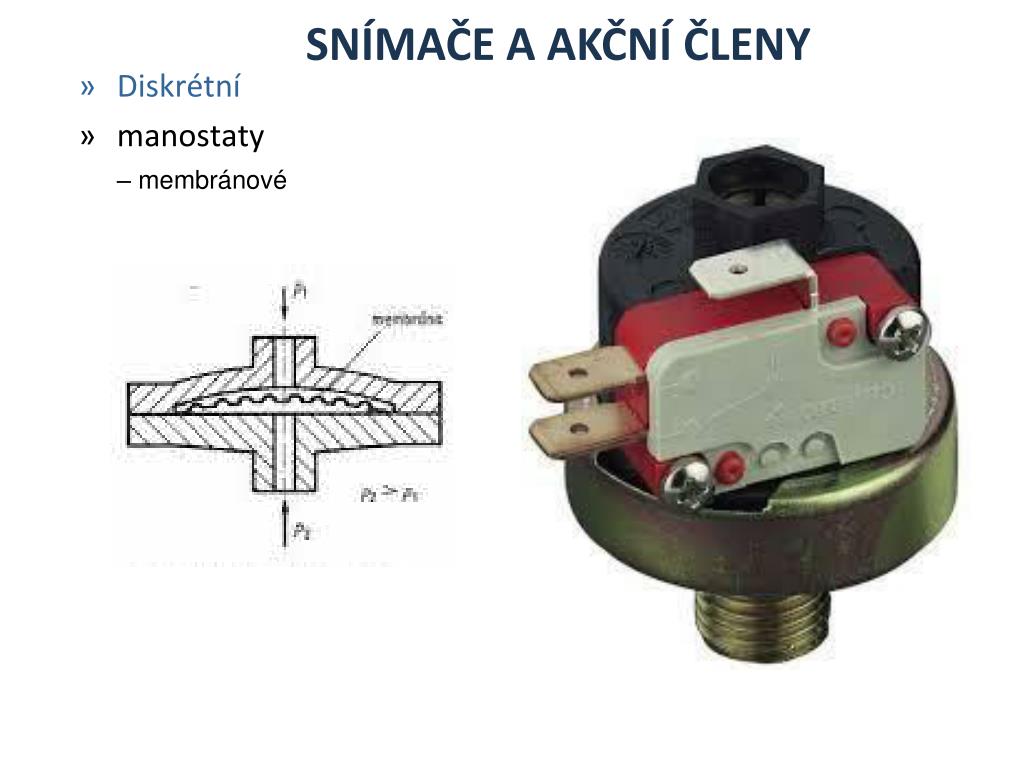

  8. Diskrétní manostaty – membránové SNÍMAČE A AKČNÍ ČLENY

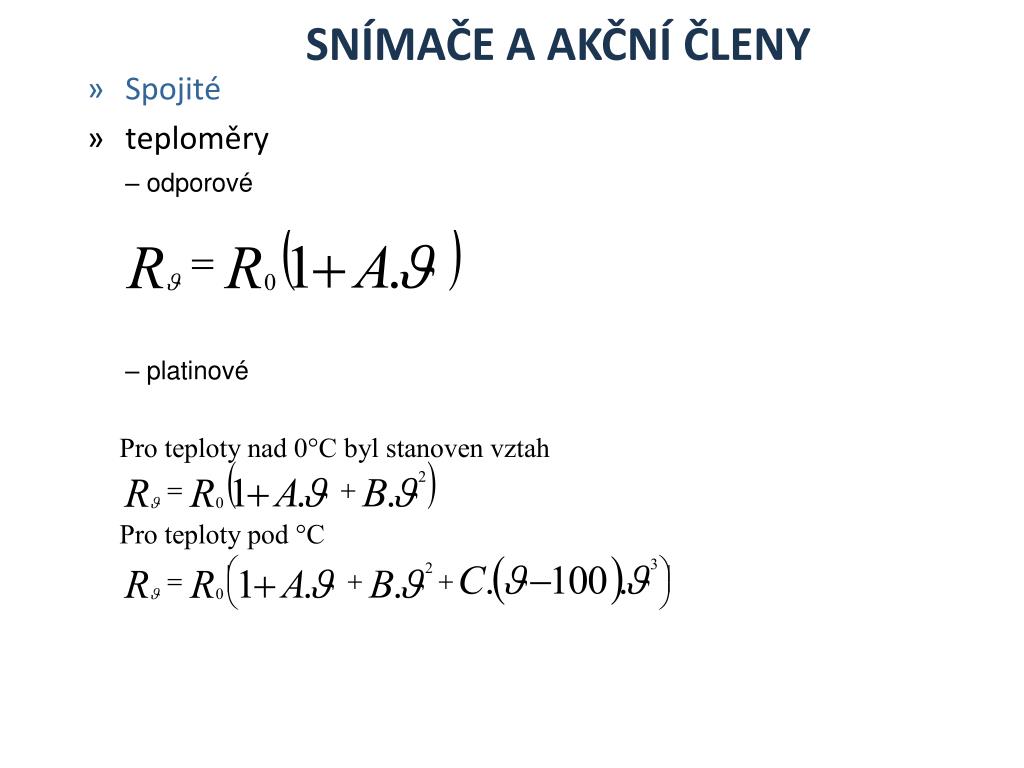

  9. Spojité teploměry – odporové – platinové SNÍMAČE A AKČNÍ ČLENY

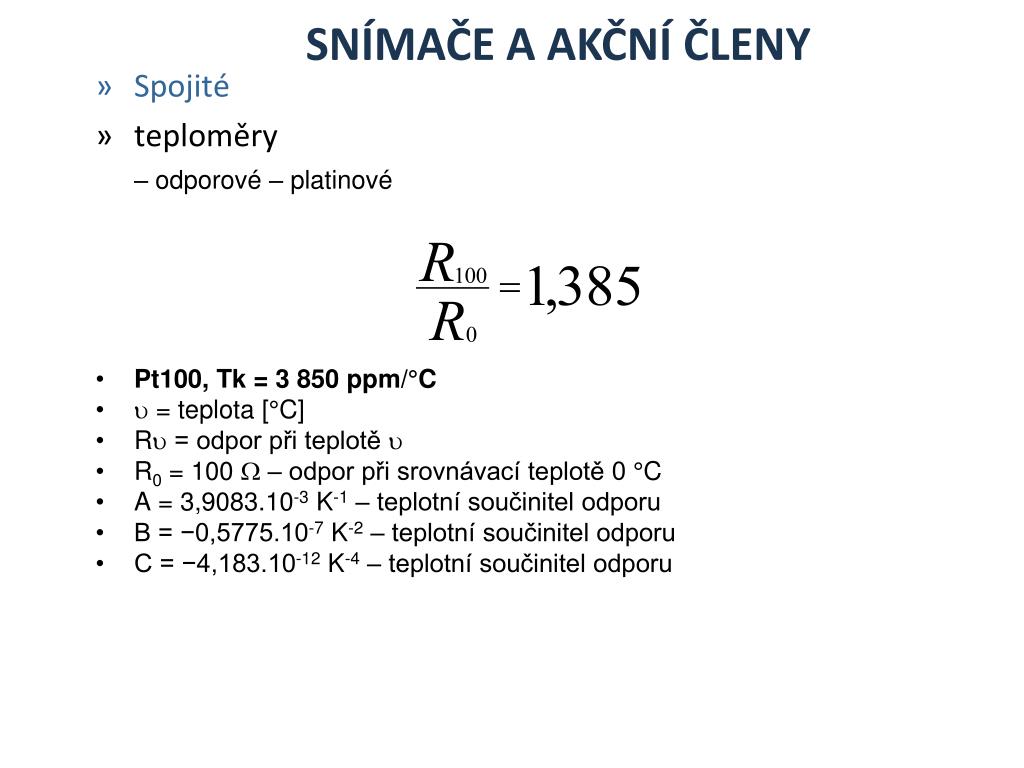

  10. Spojité teploměry – odporové – platinové Pt100, Tk = 3 850 ppm/°C  = teplota [°C] R = odpor při teplotě  R0 = 100 – odpor při srovnávací teplotě 0°C A = 3,9083.10-3 K-1 – teplotní součinitel odporu B = −0,5775.10-7 K-2 – teplotní součinitel odporu C = −4,183.10-12 K-4 – teplotní součinitel odporu SNÍMAČE A AKČNÍ ČLENY

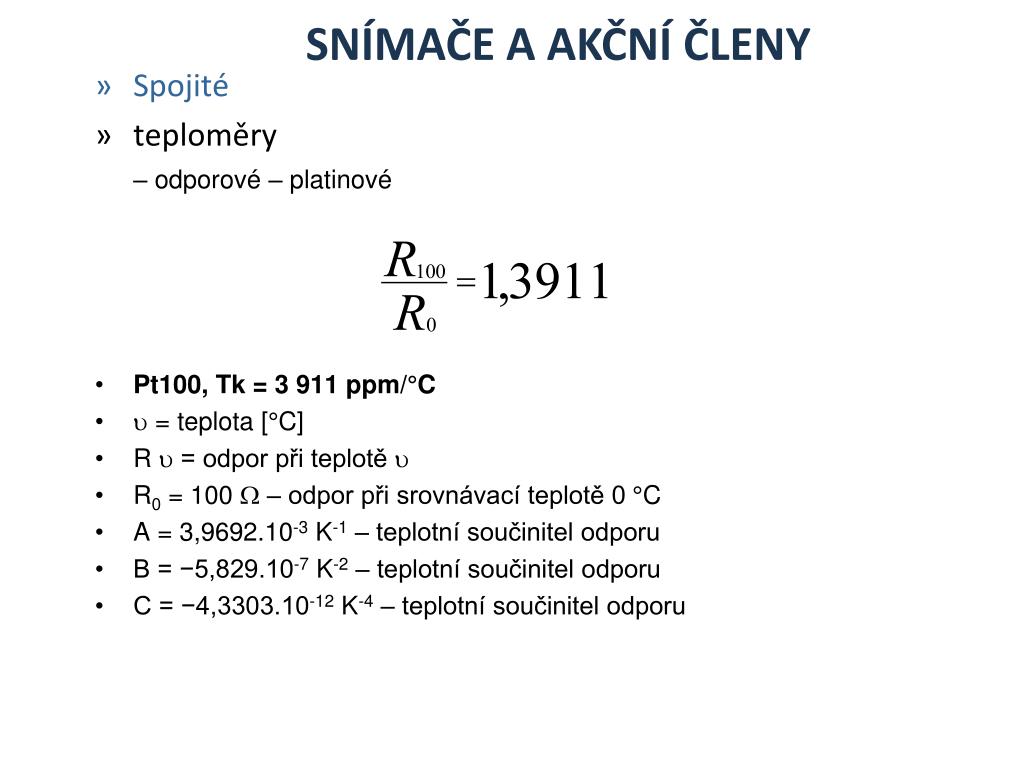

  11. Spojité teploměry – odporové – platinové Pt100, Tk = 3 911 ppm/°C  = teplota [°C] R  = odpor při teplotě  R0 = 100  – odpor při srovnávací teplotě 0 °C A = 3,9692.10-3 K-1 – teplotní součinitel odporu B = −5,829.10-7 K-2 – teplotní součinitel odporu C = −4,3303.10-12 K-4 – teplotní součinitel odporu SNÍMAČE A AKČNÍ ČLENY

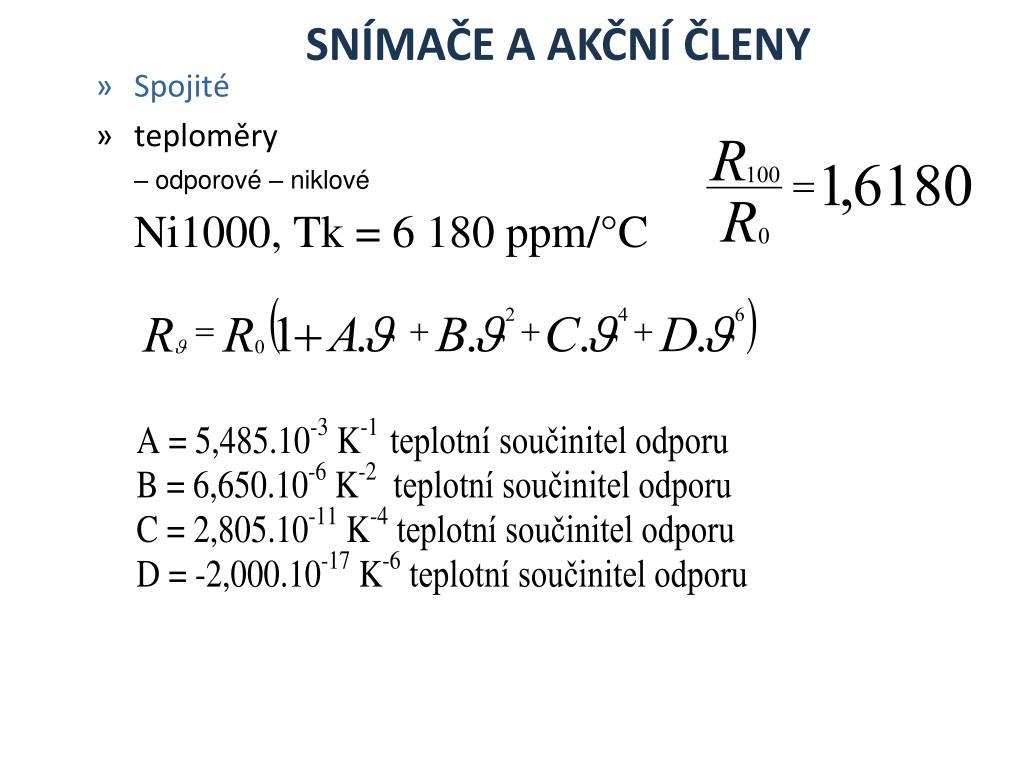

  12. Spojité teploměry – odporové – niklové Ni1000, Tk = 6 180 ppm/°C SNÍMAČE A AKČNÍ ČLENY

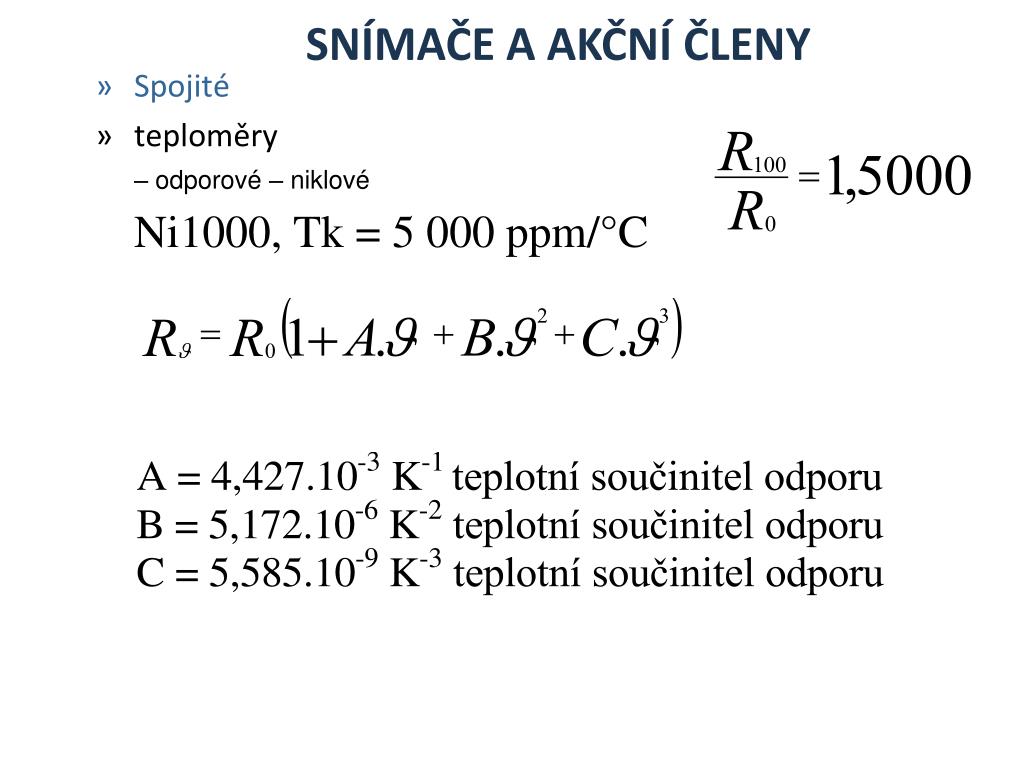

  13. Spojité teploměry – odporové – niklové Ni1000, Tk = 5 000 ppm/°C SNÍMAČE A AKČNÍ ČLENY

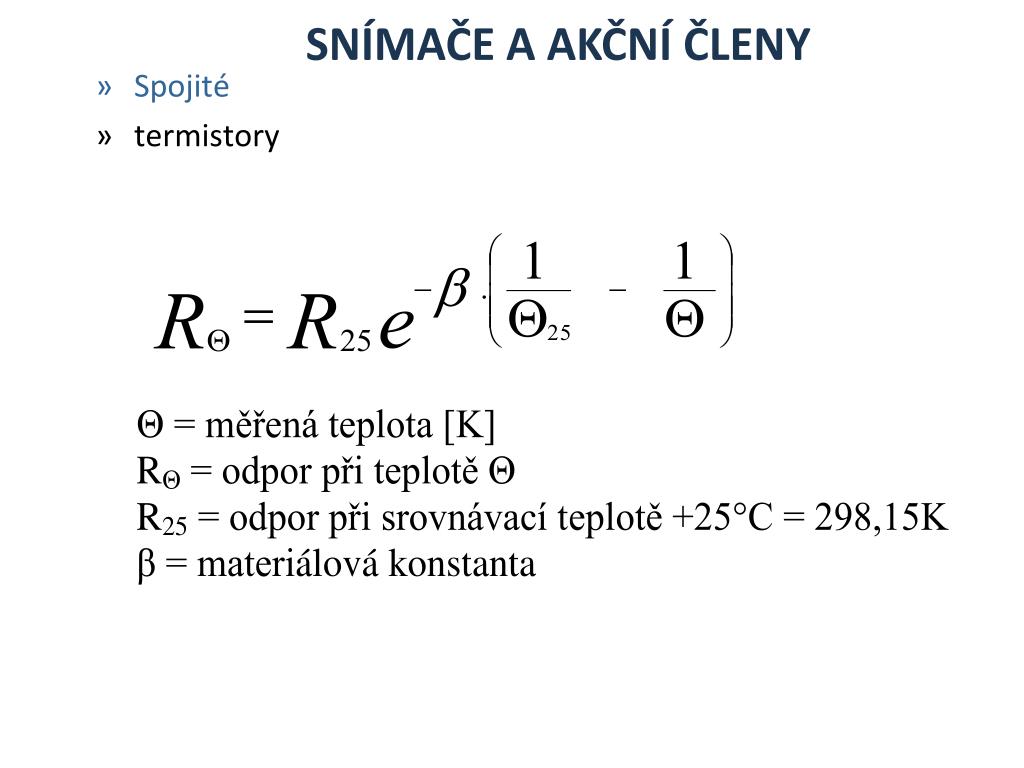

  14. Spojité termistory SNÍMAČE A AKČNÍ ČLENY

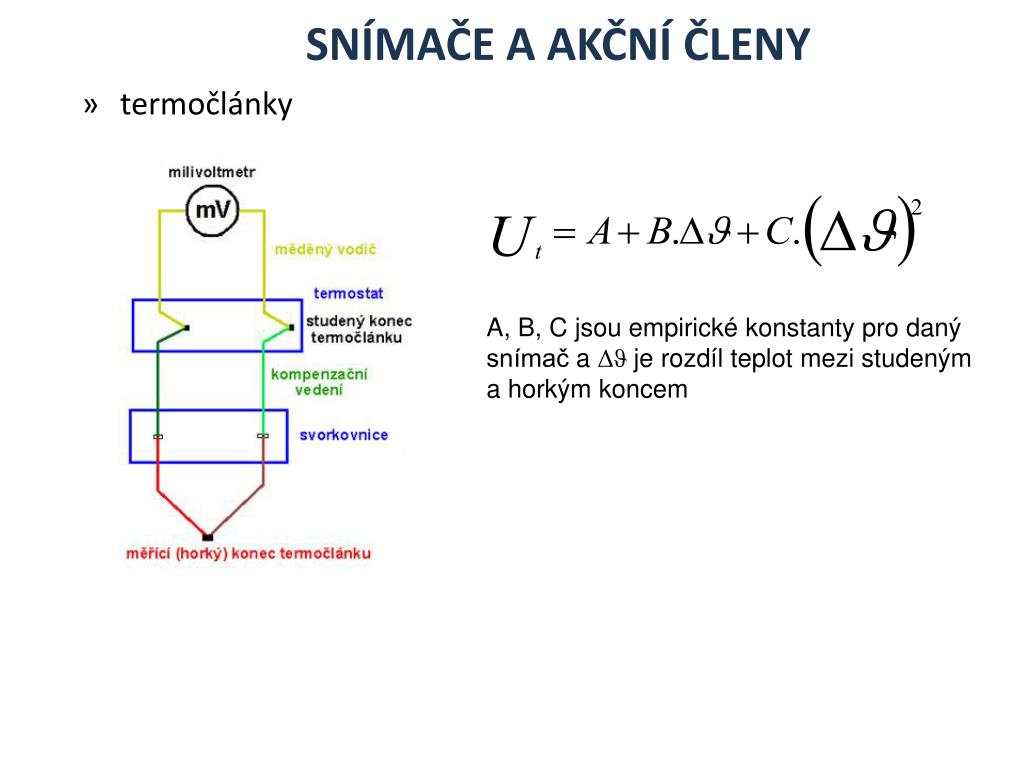

  15. A, B, C jsou empirické konstanty pro daný snímač a Δϑ je rozdíl teplot mezi studeným a horkým koncem SNÍMAČE A AKČNÍ ČLENY • termočlánky

  16. SNÍMAČE A AKČNÍ ČLENY

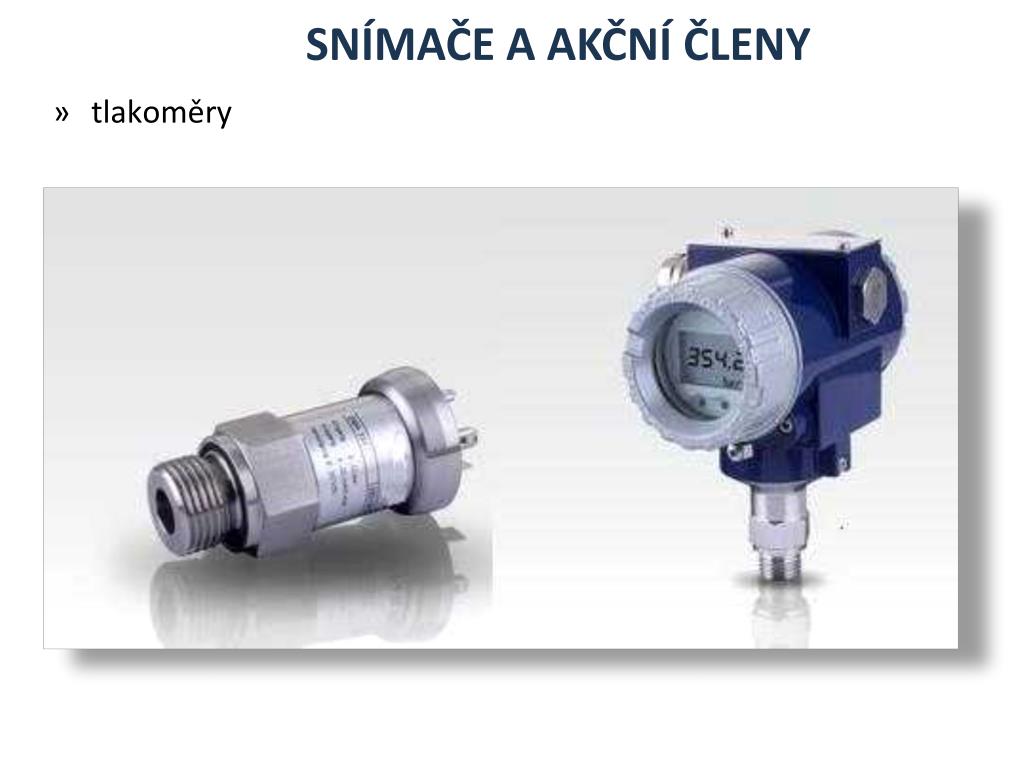

  17. tlakoměry SNÍMAČE A AKČNÍ ČLENY

  18. Umístění čidel ve vytápěném prostoru SNÍMAČE A AKČNÍ ČLENY

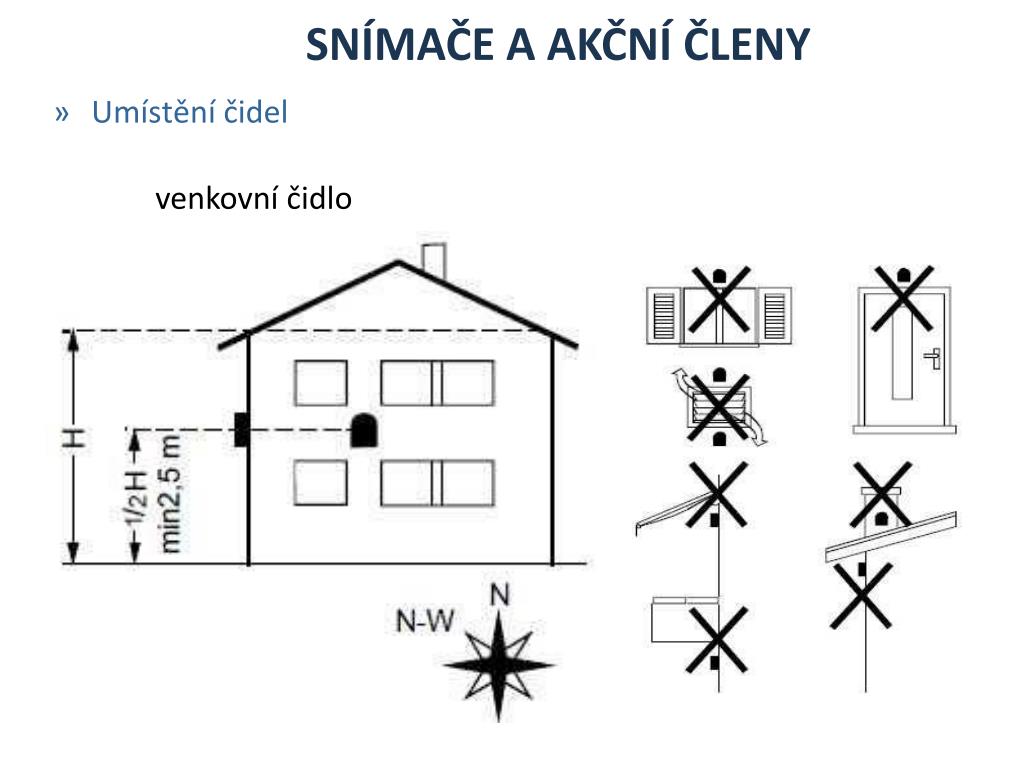

  19. Umístění čidel venkovní čidlo SNÍMAČE A AKČNÍ ČLENY

  20. Umístění čidel venkovní čidlo SNÍMAČE A AKČNÍ ČLENY

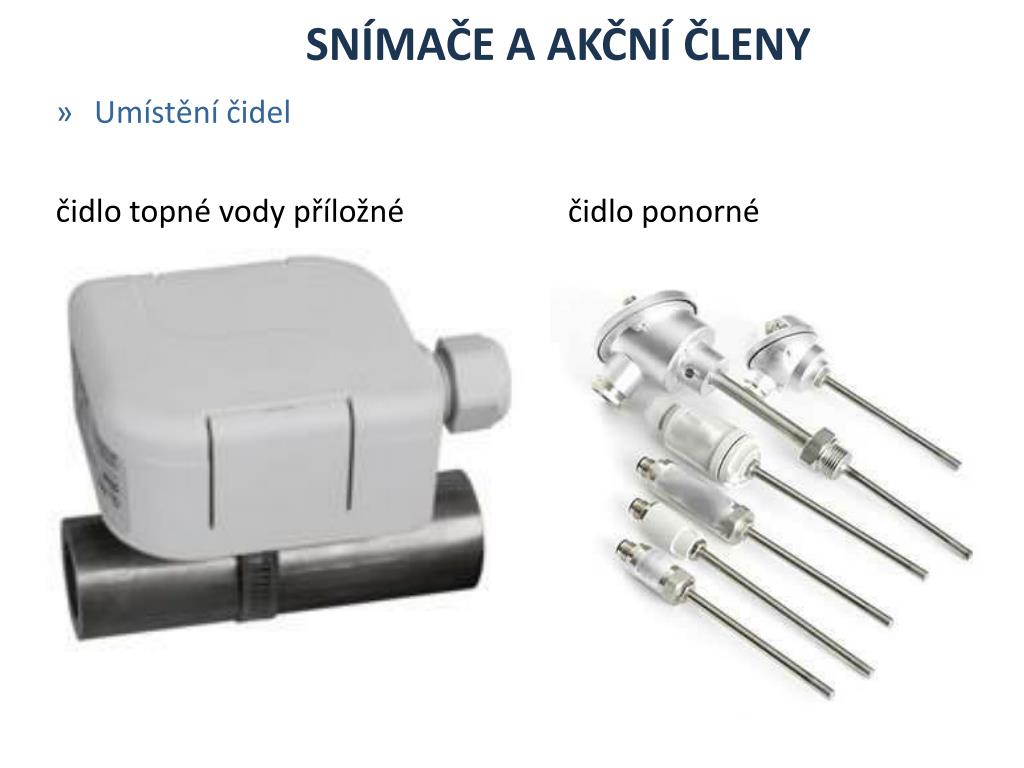

  21. Umístění čidel čidlo topné vody příložné čidlo ponorné SNÍMAČE A AKČNÍ ČLENY

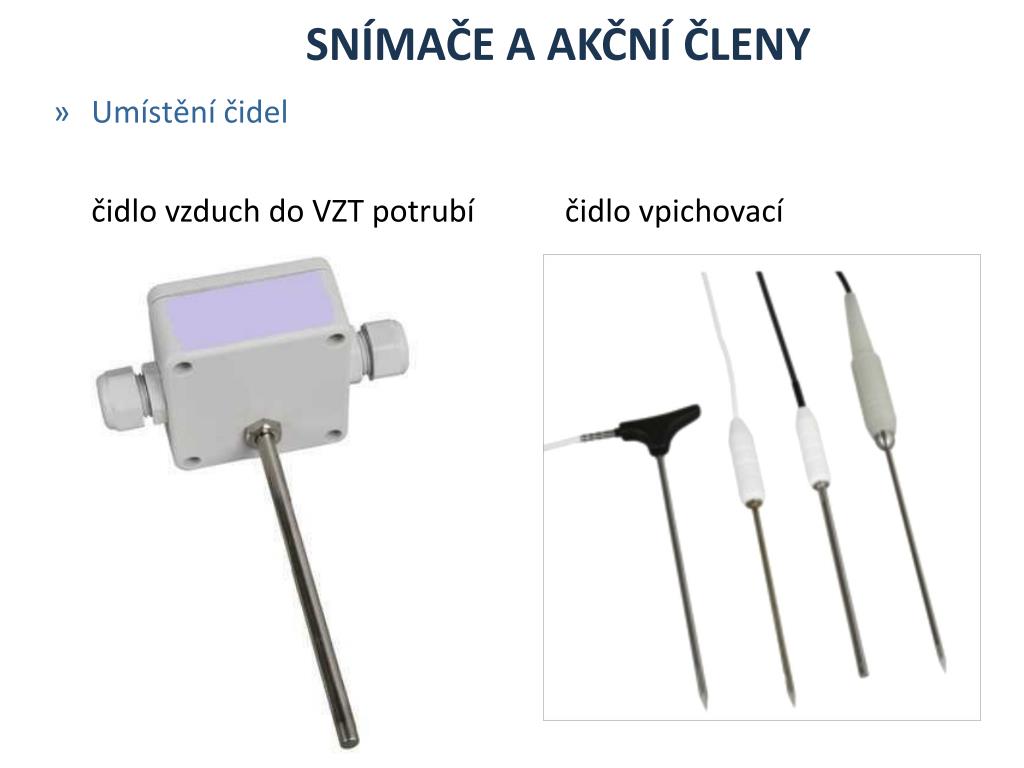

  22. Umístění čidel čidlo vzduch do VZT potrubí čidlo vpichovací SNÍMAČE A AKČNÍ ČLENY

  23. Umístění čidel čidlo speciální SNÍMAČE A AKČNÍ ČLENY

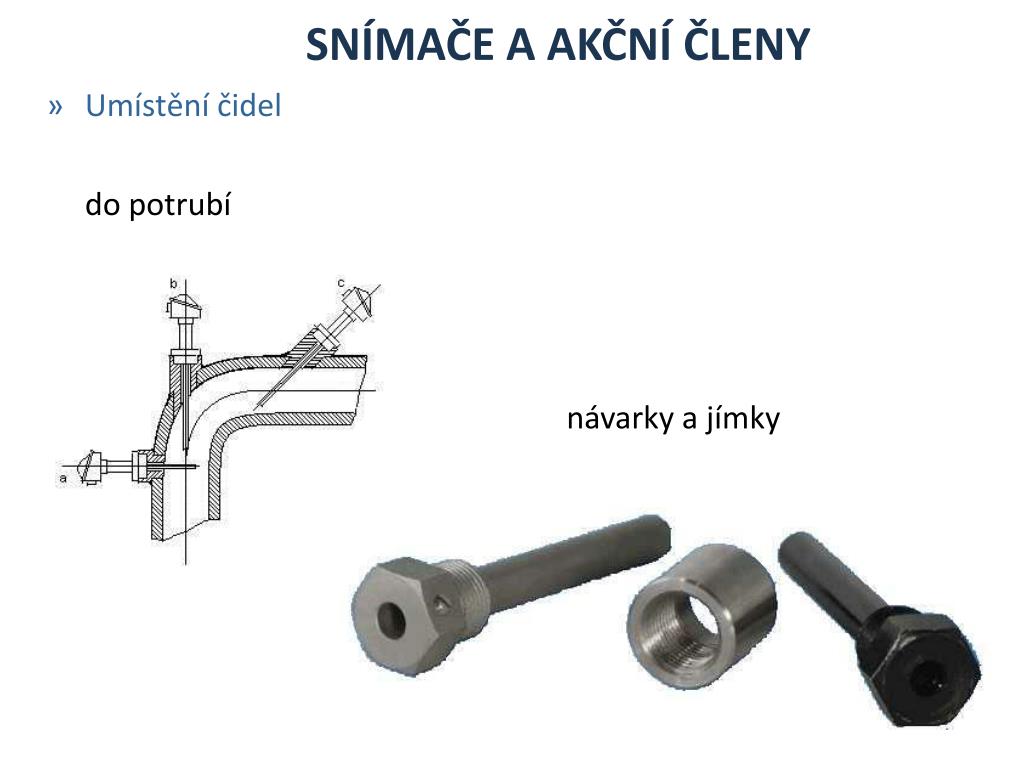

  24. Umístění čidel do potrubí návarky a jímky SNÍMAČE A AKČNÍ ČLENY

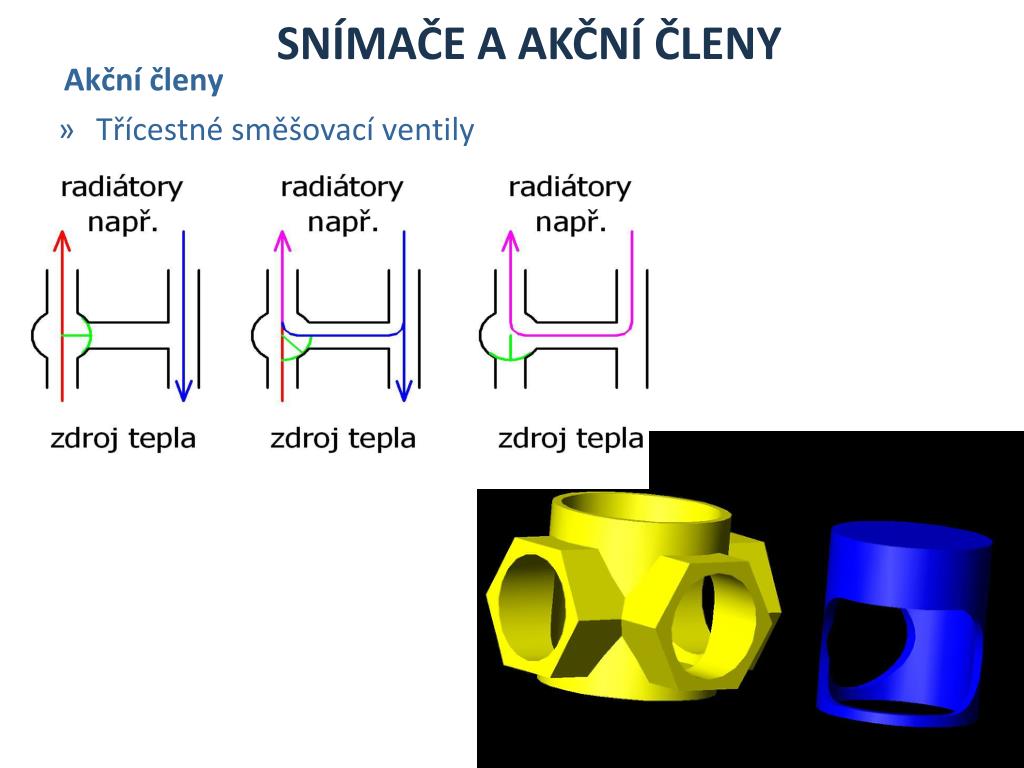

  25. Akční členy Třícestné směšovací ventily SNÍMAČE A AKČNÍ ČLENY

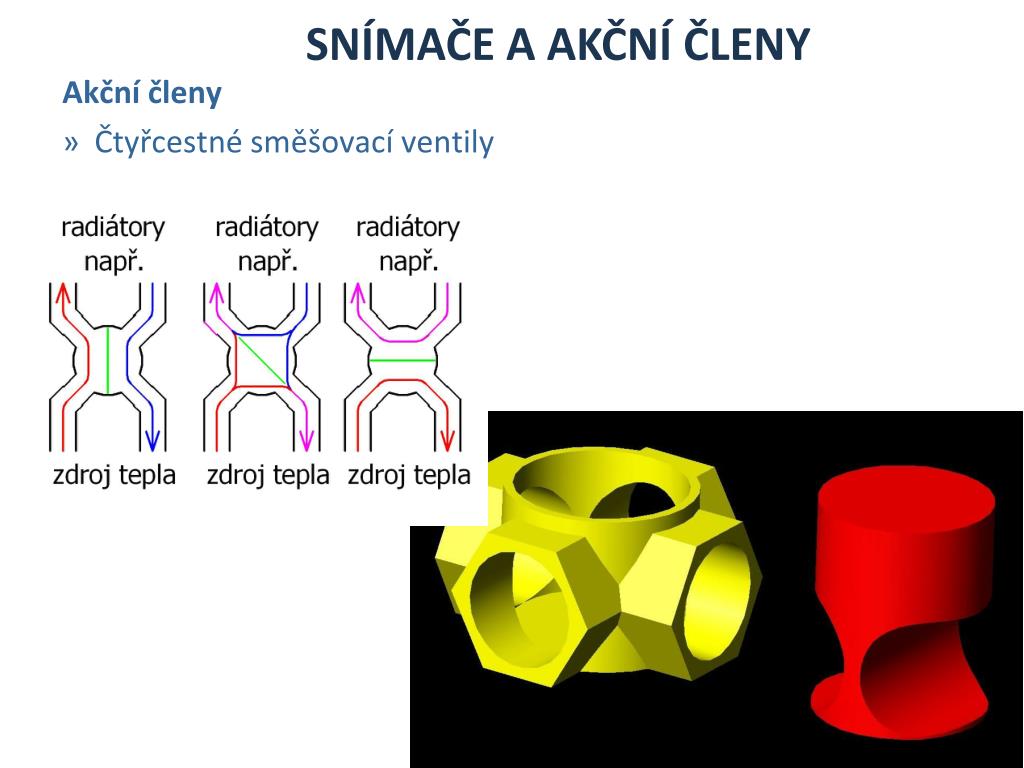

  26. Akční členy Čtyřcestné směšovací ventily SNÍMAČE A AKČNÍ ČLENY
