slide1

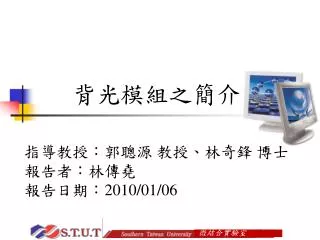

微結合實驗室

背光模組之簡介

指導教授:郭聰源 教授、林奇鋒 博士

報告者:林傳堯

報告日期:2010/01/06

slide2

微結合實驗室

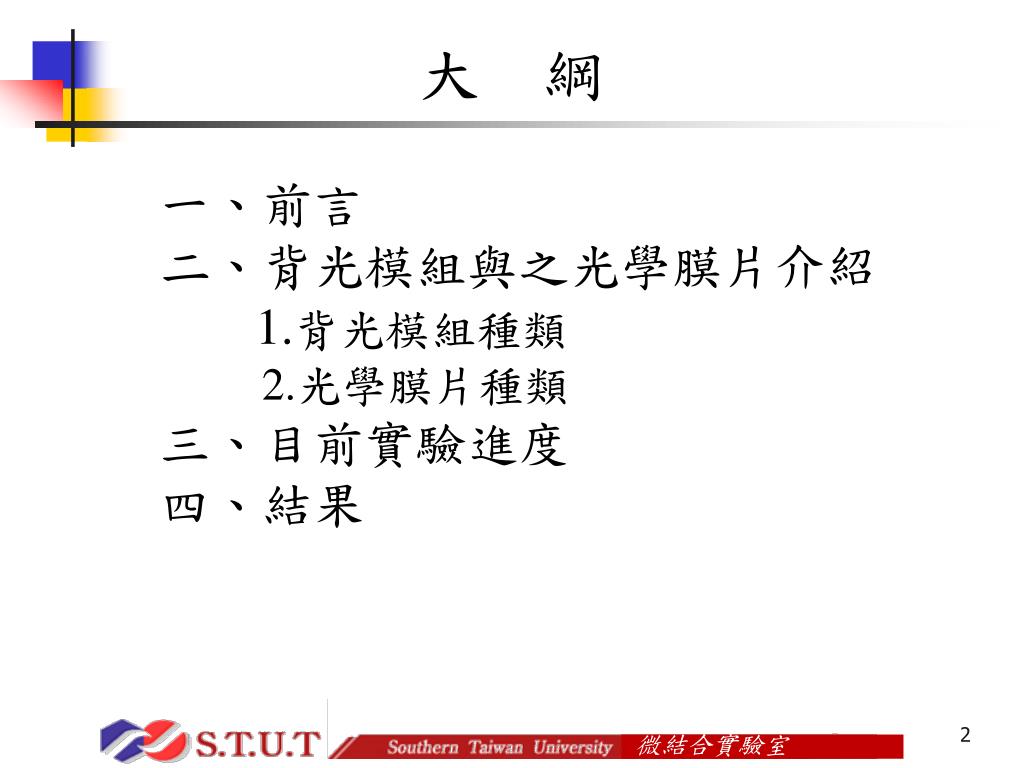

大 綱

一、前言

二、背光模組與之光學膜片介紹

1.背光模組種類

2.光學膜片種類

三、目前實驗進度

四、結果

slide3

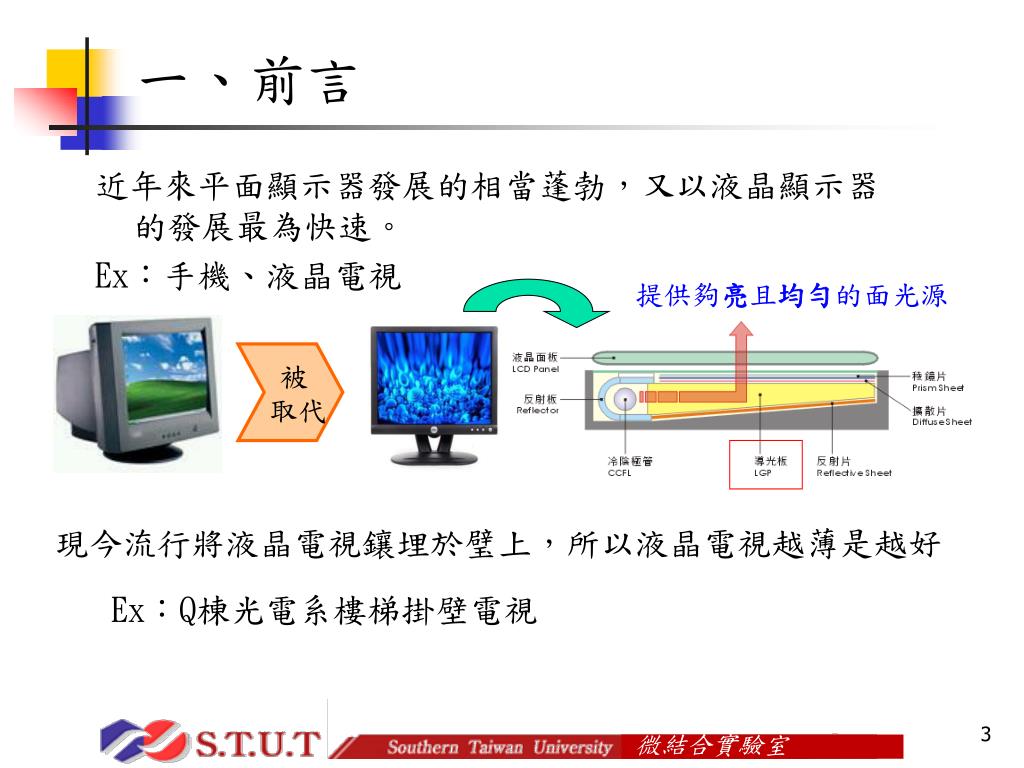

提供夠亮且均勻的面光源

微結合實驗室

一、前言

近年來平面顯示器發展的相當蓬勃,又以液晶顯示器的發展最為快速。

Ex:手機、液晶電視

取代

現今流行將液晶電視鑲埋於璧上,所以液晶電視越薄是越好

Ex:Q棟光電系樓梯掛壁電視

slide4

微結合實驗室

二、背光模組與光學膜片介紹(1/5)

1.背光模組種類

(1)邊光式背光模組

(2)直下式背光模組

背光模組

slide5

diffuser

Prism sheet

微結合實驗室

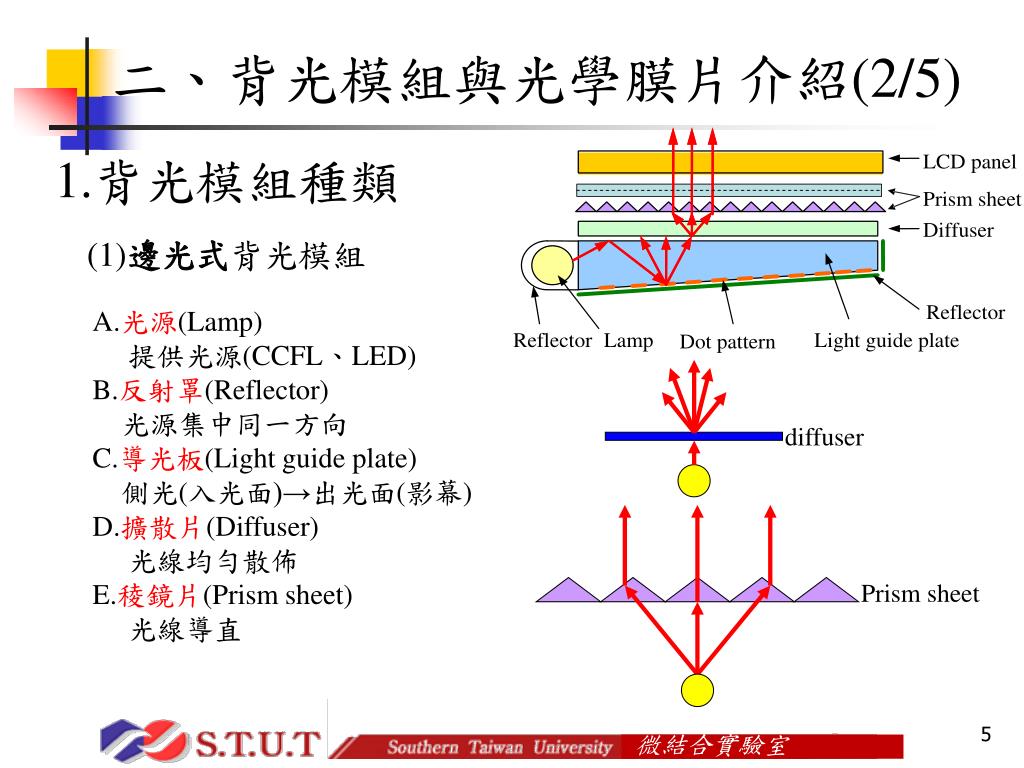

二、背光模組與光學膜片介紹(2/5)

1.背光模組種類

(1)邊光式背光模組

A.光源(Lamp)

提供光源(CCFL、LED)

B.反射罩(Reflector)

光源集中同一方向

C.導光板(Light guide plate)

側光(入光面)→出光面(影幕)

D.擴散片(Diffuser)

光線均勻散佈

E.稜鏡片(Prism sheet)

光線導直

slide6

diffuser

Prism sheet

微結合實驗室

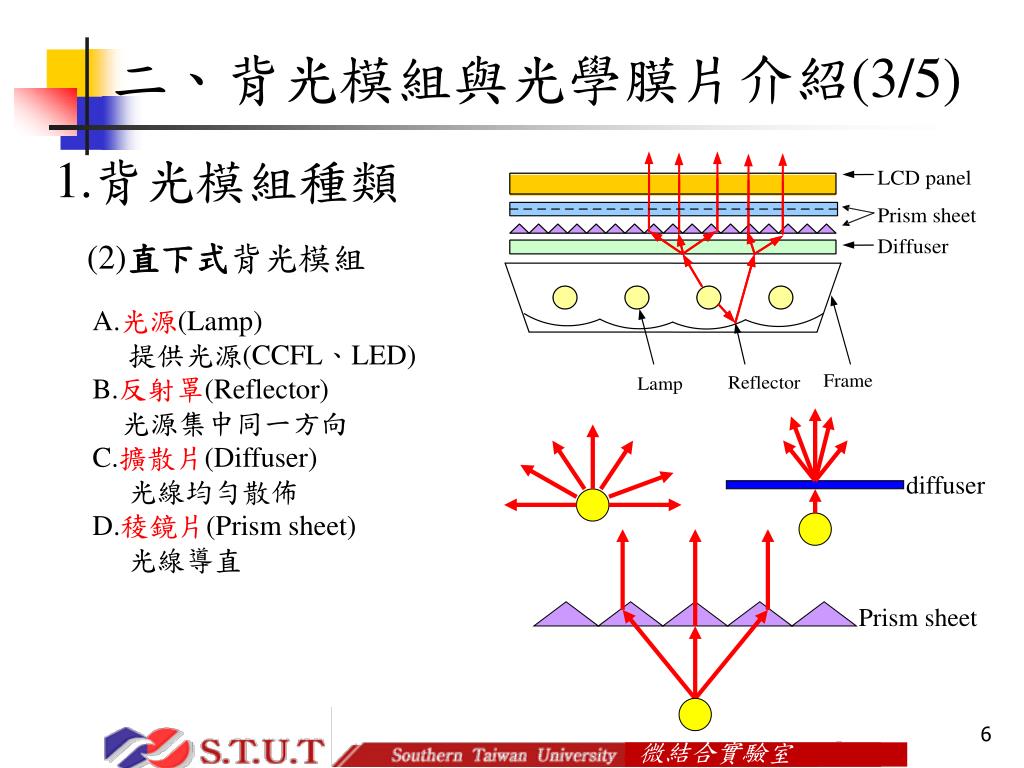

二、背光模組與光學膜片介紹(3/5)

1.背光模組種類

(2)直下式背光模組

A.光源(Lamp)

提供光源(CCFL、LED)

B.反射罩(Reflector)

光源集中同一方向

C.擴散片(Diffuser)

光線均勻散佈

D.稜鏡片(Prism sheet)

光線導直

slide7

微結合實驗室

二、背光模組與光學膜片介紹(4/5)

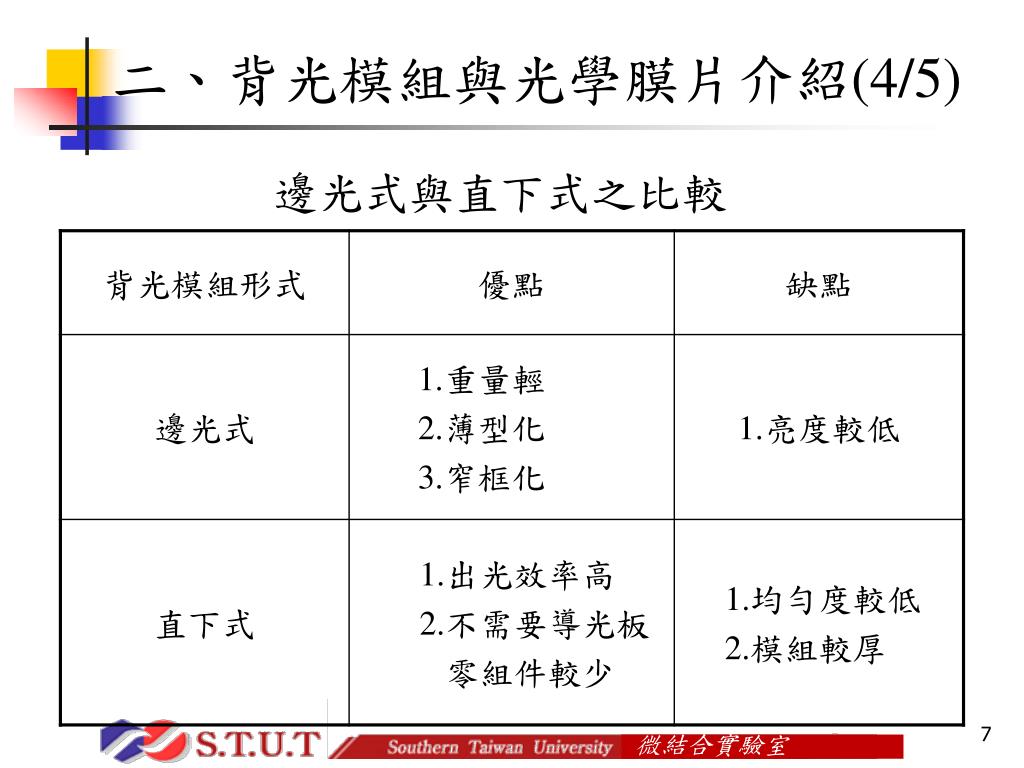

邊光式與直下式之比較

slide8

diffuser

Prism sheet

微結合實驗室

二、背光模組與之光學膜片介紹(5/5)

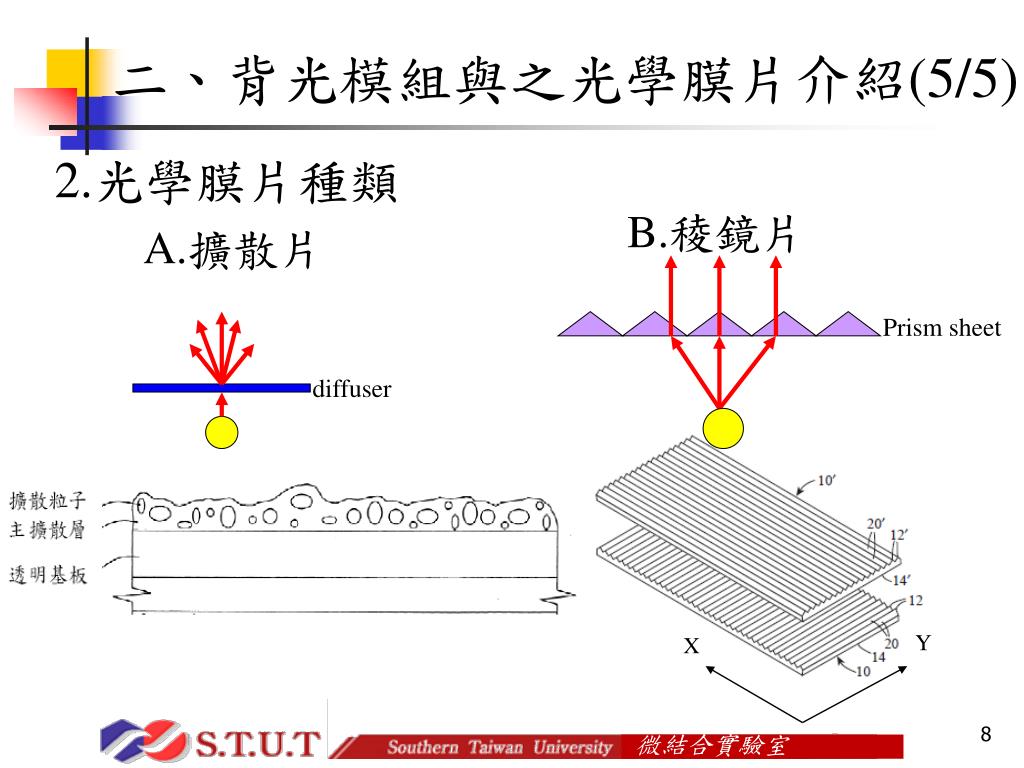

2.光學膜片種類

B.稜鏡片

A.擴散片

Y

X

slide9

250

125

50

t

微結合實驗室

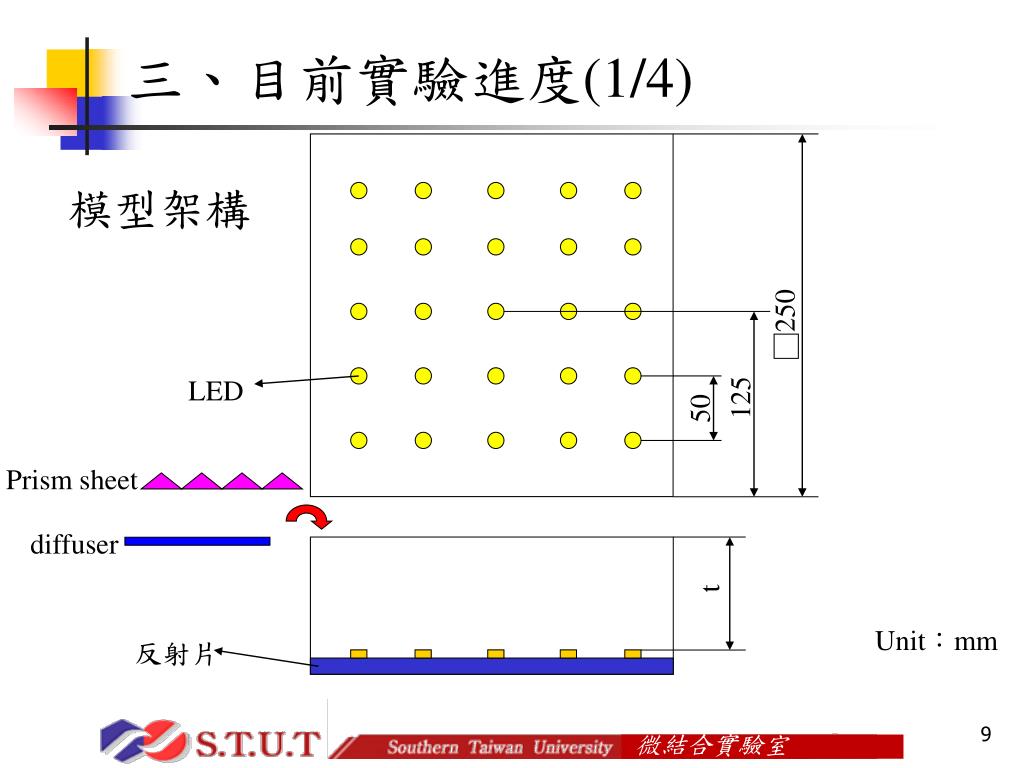

三、目前實驗進度(1/4)

模型架構

LED

Prism sheet

diffuser

Unit:mm

反射片

slide10

微結合實驗室

三、目前實驗進度(2/4)

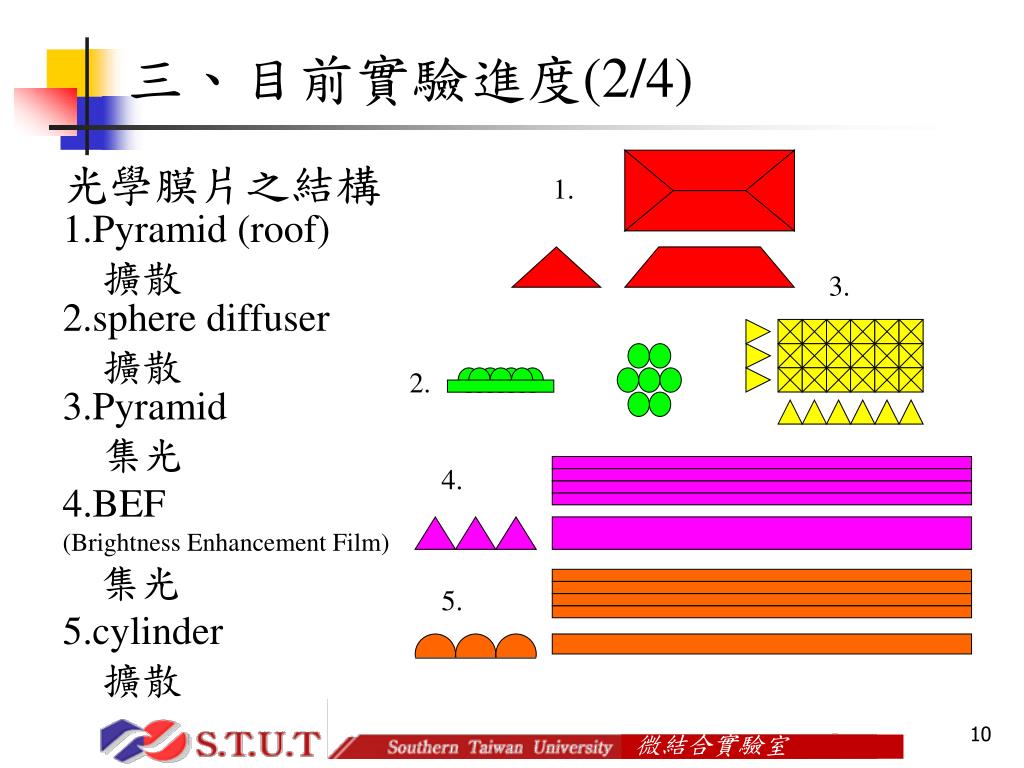

光學膜片之結構

1.

1.Pyramid (roof)

擴散

3.

2.sphere diffuser

擴散

2.

3.Pyramid

集光

4.

4.BEF

(Brightness Enhancement Film)

集光

5.

5.cylinder

擴散

slide11

t=10~50mm

Pyramid (roof)

Pyramid (roof)

Pyramid (roof)

Pyramid (roof)

Pyramid (roof)

sphere diffuser

sphere diffuser

sphere diffuser

sphere diffuser

Pyramid

BEF

BEF

BEF

result

微結合實驗室

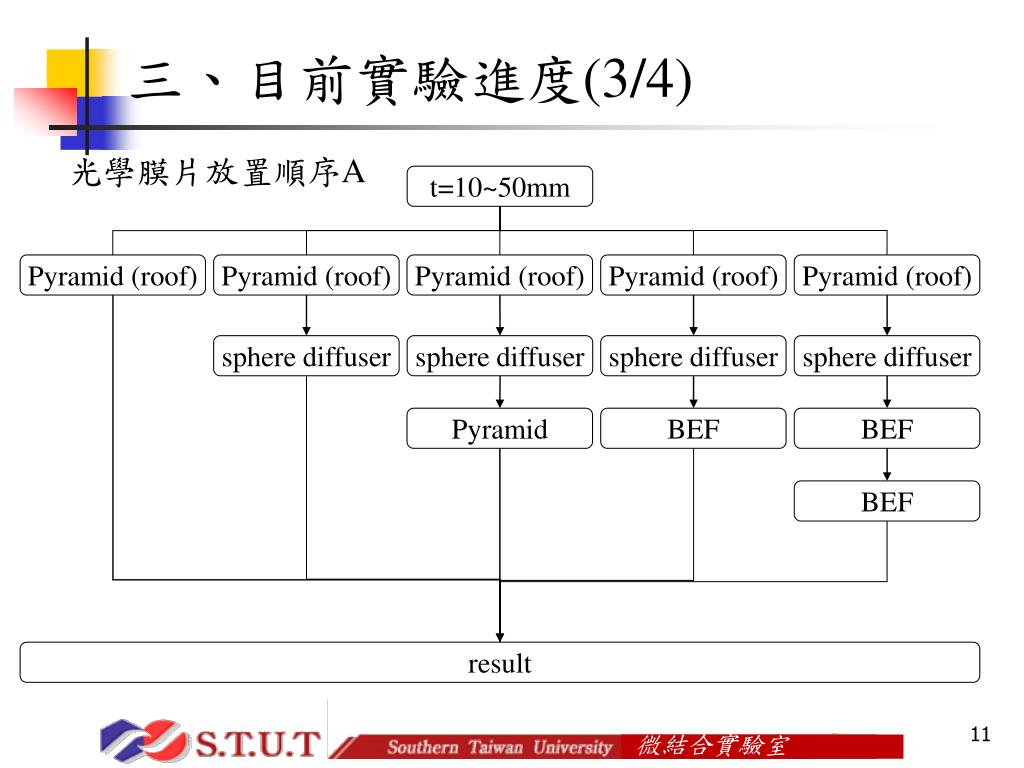

三、目前實驗進度(3/4)

光學膜片放置順序A

slide12

t=10~50mm

cylinder

cylinder

cylinder

cylinder

cylinder

sphere diffuser

sphere diffuser

sphere diffuser

sphere diffuser

Pyramid

BEF

BEF

BEF

result

微結合實驗室

三、目前實驗進度(4/4)

光學膜片放置順序B

slide13

微結合實驗室

四、結果

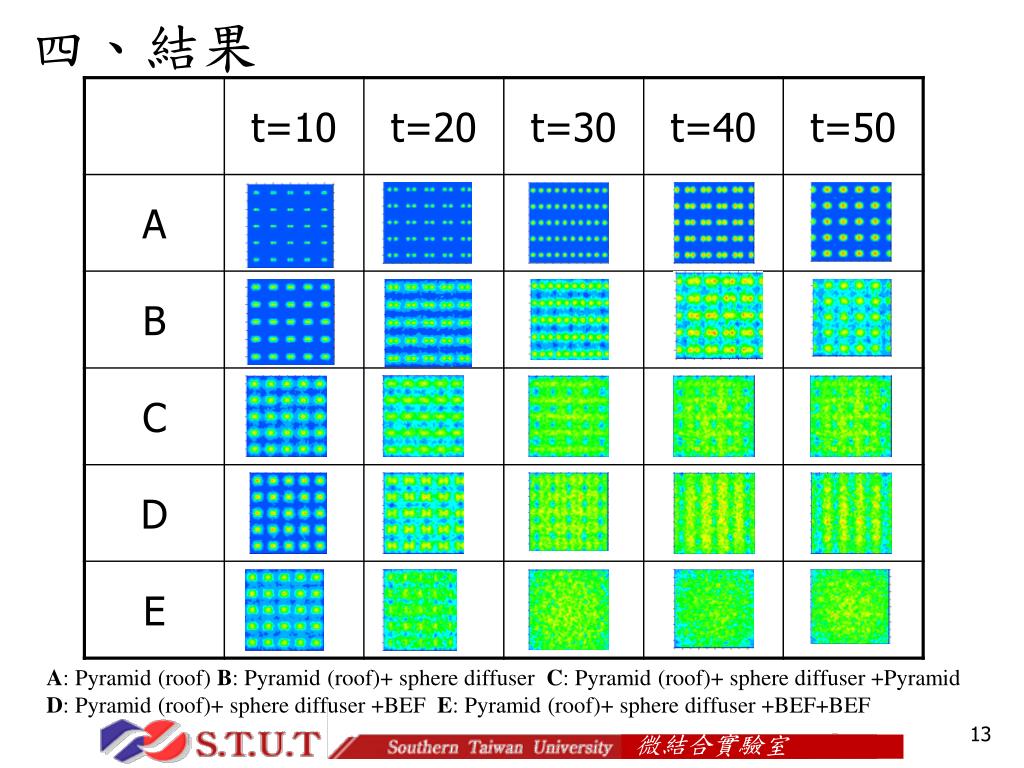

A: Pyramid (roof) B: Pyramid (roof)+ sphere diffuser C: Pyramid (roof)+ sphere diffuser +Pyramid

D: Pyramid (roof)+ sphere diffuser +BEF E: Pyramid (roof)+ sphere diffuser +BEF+BEF
