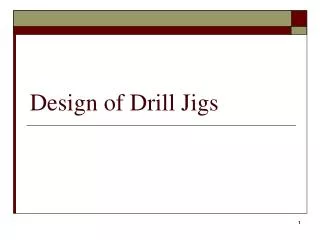

Design of Drill Jigs PowerPoint Presentation
Download Presentation
Design of Drill Jigs

Loading in 2 Seconds...

play fullscreen
1 / 22

Design of Drill Jigs - PowerPoint PPT Presentation


  • 466 Views
  • Uploaded on

Design of Drill Jigs . JIG. เดิมทีเดียว jig เป็นคำที่ใช้เรียกเพื่อให้แตกต่างจาก fixture เพราะ fixture ส่วนมากต้องยึดให้ติดแน่นกับโต๊ะ หรือหัวจับ ของเครื่องจักร Fixture ยึดติดกับโต๊ะเพื่อจุดประสงค์ในการต้านแรงตัด

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Design of Drill Jigs' - pooky


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

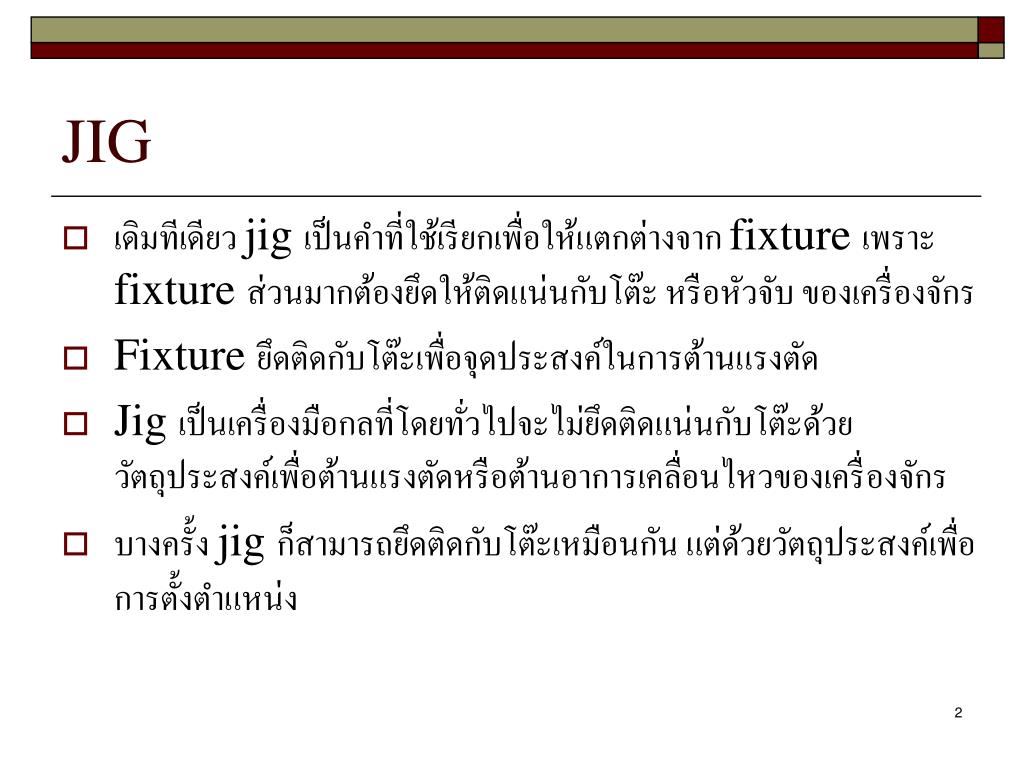

slide2
JIG
  • เดิมทีเดียว jig เป็นคำที่ใช้เรียกเพื่อให้แตกต่างจาก fixture เพราะ fixture ส่วนมากต้องยึดให้ติดแน่นกับโต๊ะ หรือหัวจับ ของเครื่องจักร
  • Fixture ยึดติดกับโต๊ะเพื่อจุดประสงค์ในการต้านแรงตัด
  • Jig เป็นเครื่องมือกลที่โดยทั่วไปจะไม่ยึดติดแน่นกับโต๊ะด้วยวัตถุประสงค์เพื่อต้านแรงตัดหรือต้านอาการเคลื่อนไหวของเครื่องจักร
  • บางครั้ง jig ก็สามารถยึดติดกับโต๊ะเหมือนกัน แต่ด้วยวัตถุประสงค์เพื่อการตั้งตำแหน่ง

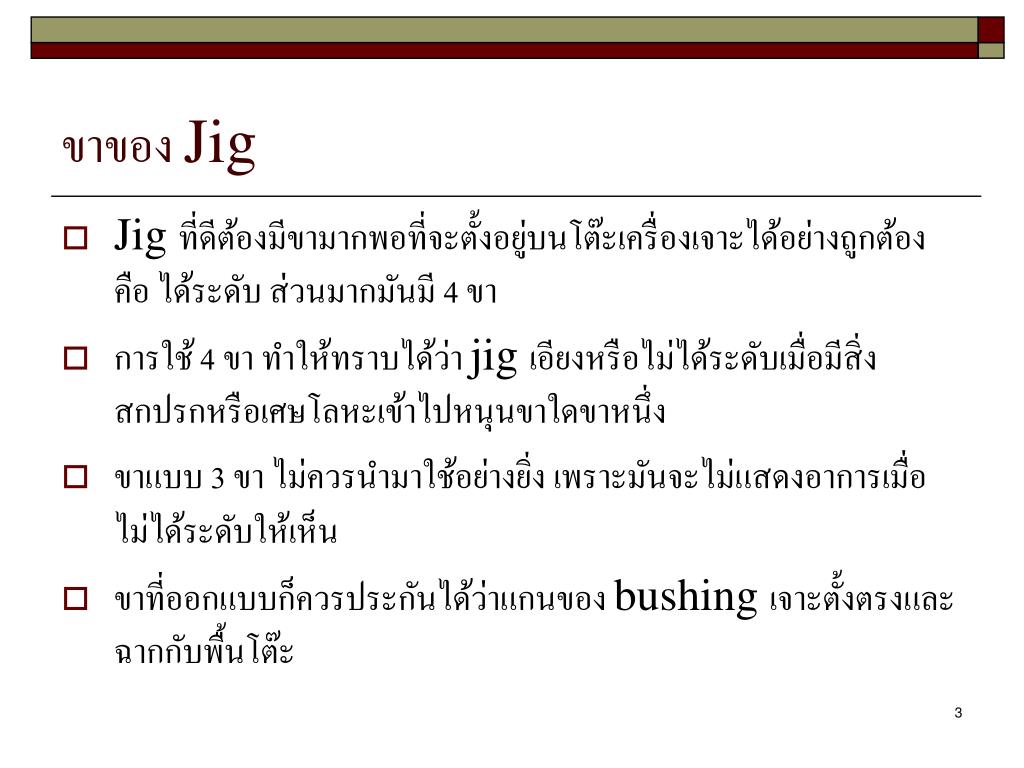

slide3
ขาของ Jig
  • Jig ที่ดีต้องมีขามากพอที่จะตั้งอยู่บนโต๊ะเครื่องเจาะได้อย่างถูกต้อง คือ ได้ระดับ ส่วนมากมันมี 4 ขา
  • การใช้ 4 ขา ทำให้ทราบได้ว่า jig เอียงหรือไม่ได้ระดับเมื่อมีสิ่งสกปรกหรือเศษโลหะเข้าไปหนุนขาใดขาหนึ่ง
  • ขาแบบ 3 ขา ไม่ควรนำมาใช้อย่างยิ่ง เพราะมันจะไม่แสดงอาการเมื่อไม่ได้ระดับให้เห็น
  • ขาที่ออกแบบก็ควรประกันได้ว่าแกนของ bushing เจาะตั้งตรงและฉากกับพื้นโต๊ะ
slide4

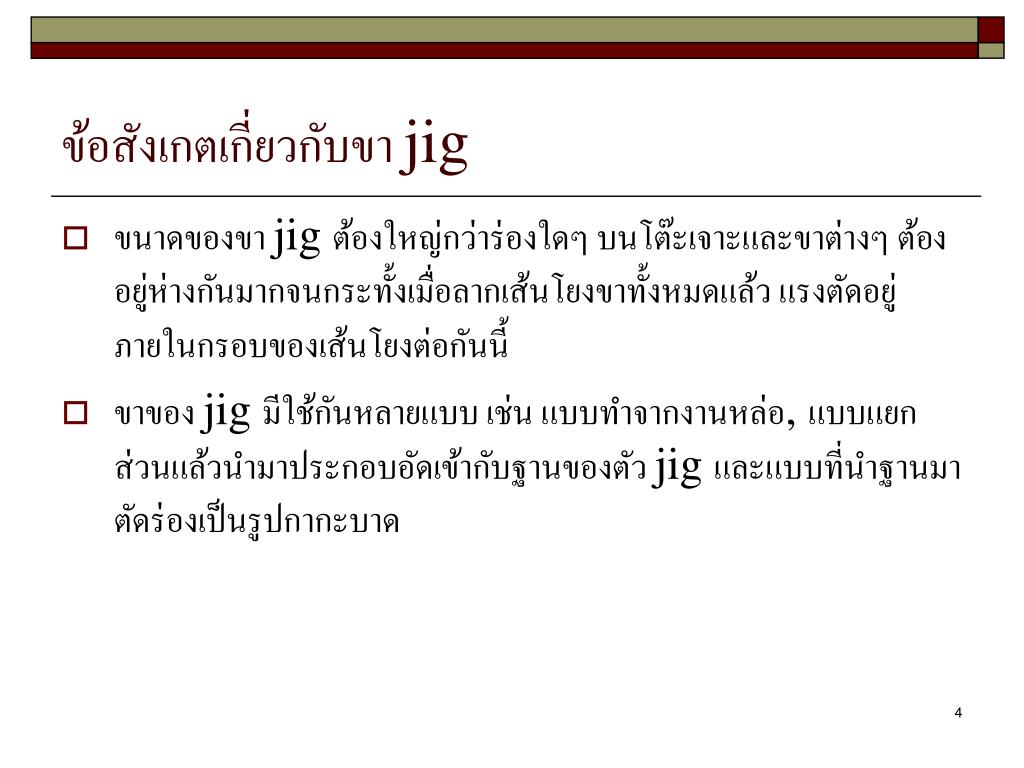

ข้อสังเกตเกี่ยวกับขา jig
  • ขนาดของขา jig ต้องใหญ่กว่าร่องใดๆ บนโต๊ะเจาะและขาต่างๆ ต้องอยู่ห่างกันมากจนกระทั้งเมื่อลากเส้นโยงขาทั้งหมดแล้ว แรงตัดอยู่ภายในกรอบของเส้นโยงต่อกันนี้

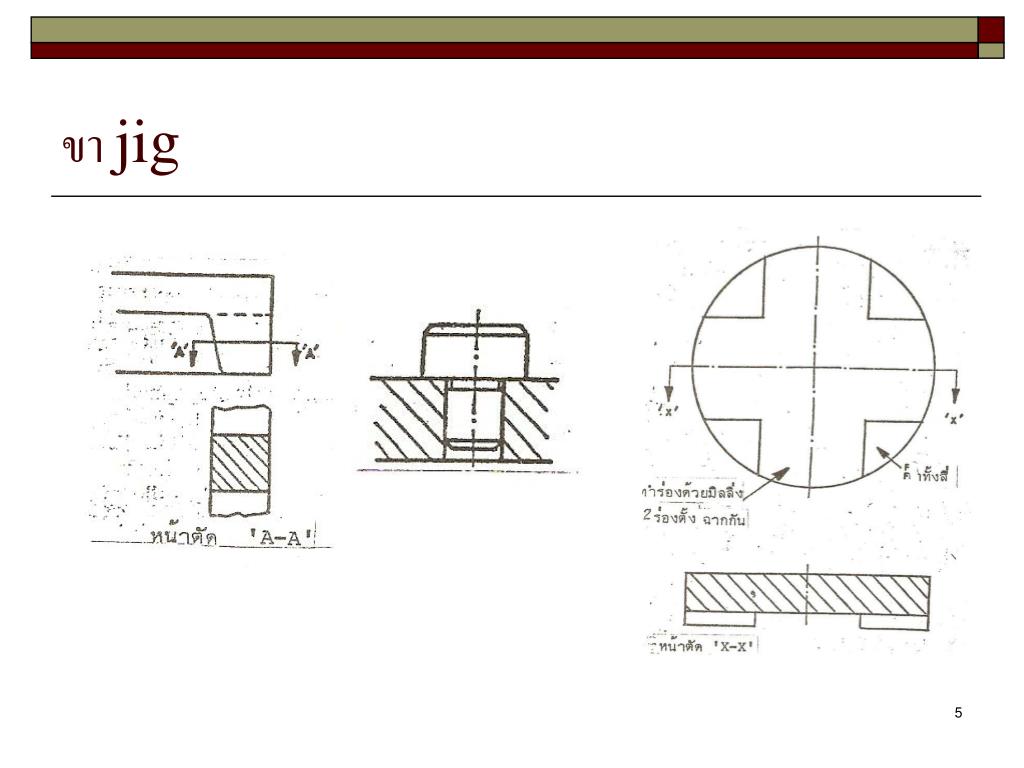

  • ขาของ jig มีใช้กันหลายแบบ เช่น แบบทำจากงานหล่อ, แบบแยกส่วนแล้วนำมาประกอบอัดเข้ากับฐานของตัว jig และแบบที่นำฐานมาตัดร่องเป็นรูปกากะบาด
slide6
ข้อสังเกตเกี่ยวกับขา jig
  • ในกรณีที่ต้องออกแบบ jig ให้มีขายาว จำเป็นต้องพลิกคว่ำพลิกหงายขณะทำงาน ดังรูป
  • อาศัยเกลียวตัวผู้คู่กับเกลียวตัวเมีย และมีข้อควรจำ คือ หัวหกเหลี่ยมทั้งสองควรอยู่ด้านในหรือใกล้ฐานให้มากที่สุด จะได้ไม่ยืด-หด ขณะขันแน่น
slide7
วิธีการควบคุมความลึกของงานเจาะวิธีการควบคุมความลึกของงานเจาะ
  • การเจาะสามารถควบคุมให้มีความลึกเท่าใดได้โดยใช้อุปกรณ์ตั้งระยะความลึก ลักษณะดังรูปเป็นการคั้งความลึกแบบหนึ่งซึ่งง่ายมากและประหยัดด้วย
  • ในกรณีที่เจาะทะลุตลอดชิ้นงาน ดอกสว่านจะเลยจากชิ้นงานไปตัดเอาบางส่วนของตัว jig ได้ เพื่อหลีกเลี่ยงสิ่งนี้
  • ควรเว้นช่องว่างบริเวณให้รูเจาะไว้ด้วย และช่องว่างดังกล่าวต้องมีสัมพันธ์กับระบบตั้งตำแหน่งด้วย

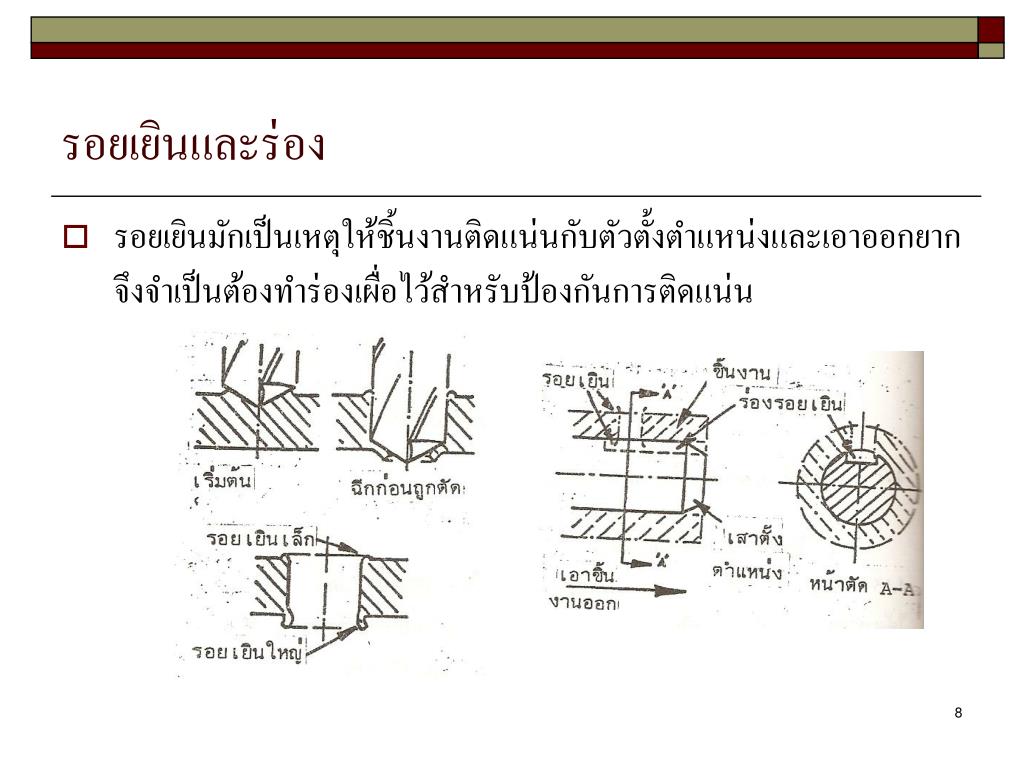

slide8
รอยเยินและร่อง
  • รอยเยินมักเป็นเหตุให้ชิ้นงานติดแน่นกับตัวตั้งตำแหน่งและเอาออกยาก จึงจำเป็นต้องทำร่องเผื่อไว้สำหรับป้องกันการติดแน่น
plate jigs
Plate Jigs
  • ตัวตั้งตำแหน่งและการยึดจับทำแบบง่ายๆ เหมาะที่จะใช้กับงานชิ้นใหญ่ น้ำหนักมาก

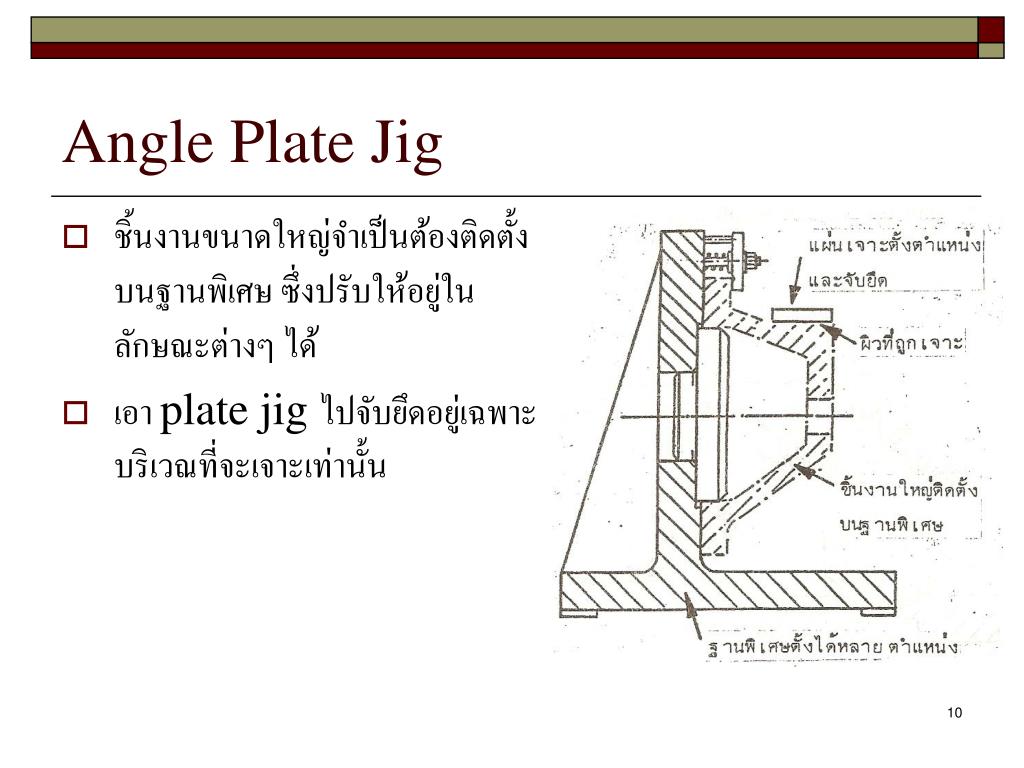

angle plate jig
Angle Plate Jig
  • ชิ้นงานขนาดใหญ่จำเป็นต้องติดตั้งบนฐานพิเศษ ซึ่งปรับให้อยู่ในลักษณะต่างๆ ได้
  • เอา plate jig ไปจับยึดอยู่เฉพาะบริเวณที่จะเจาะเท่านั้น

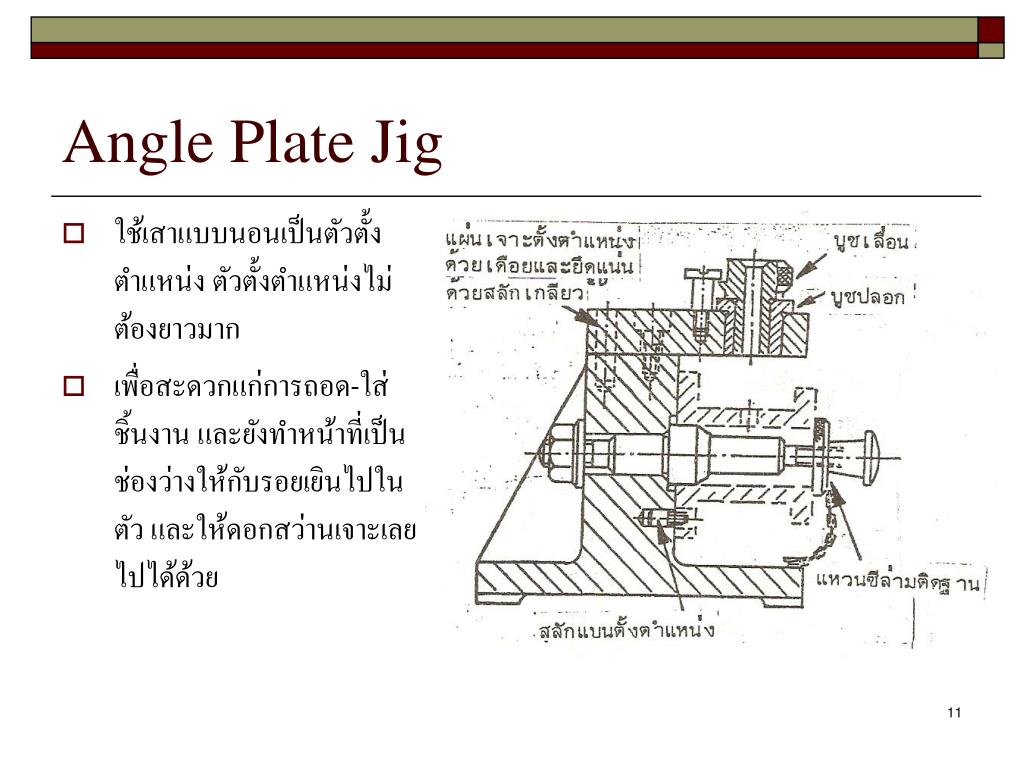

angle plate jig1
Angle Plate Jig
  • ใช้เสาแบบนอนเป็นตัวตั้งตำแหน่ง ตัวตั้งตำแหน่งไม่ต้องยาวมาก
  • เพื่อสะดวกแก่การถอด-ใส่ชิ้นงาน และยังทำหน้าที่เป็นช่องว่างให้กับรอยเยินไปในตัว และให้ดอกสว่านเจาะเลยไปได้ด้วย
modified angle plate jig
Modified Angle –Plate Jig
  • เป็น jig ที่สร้างขึ้รนด้วยวิธีเชื่อมและนำเอา มือหมุนเกลียวอย่างเร็วมาใช้
  • ชิ้นงานมีรูคว้านเล็ก จึงออกแบบให้ bushing ยื่นยาวลงมากดชิ้นงานด้วย
  • Bushing เจาะนี้เลื่อนขึ้น ลงเพื่อหลีกให้นำชิ้นงานผ่านเข้า ออก ได้
solid jigs
Solid Jigs
  • ส่วนมากใช้กับงานชิ้นเล็ก ตัว jig ทำจากแท่งโลหะตัน แล้วนำมาแปรรูปตามลักษณะของชิ้นงาน
post jigs

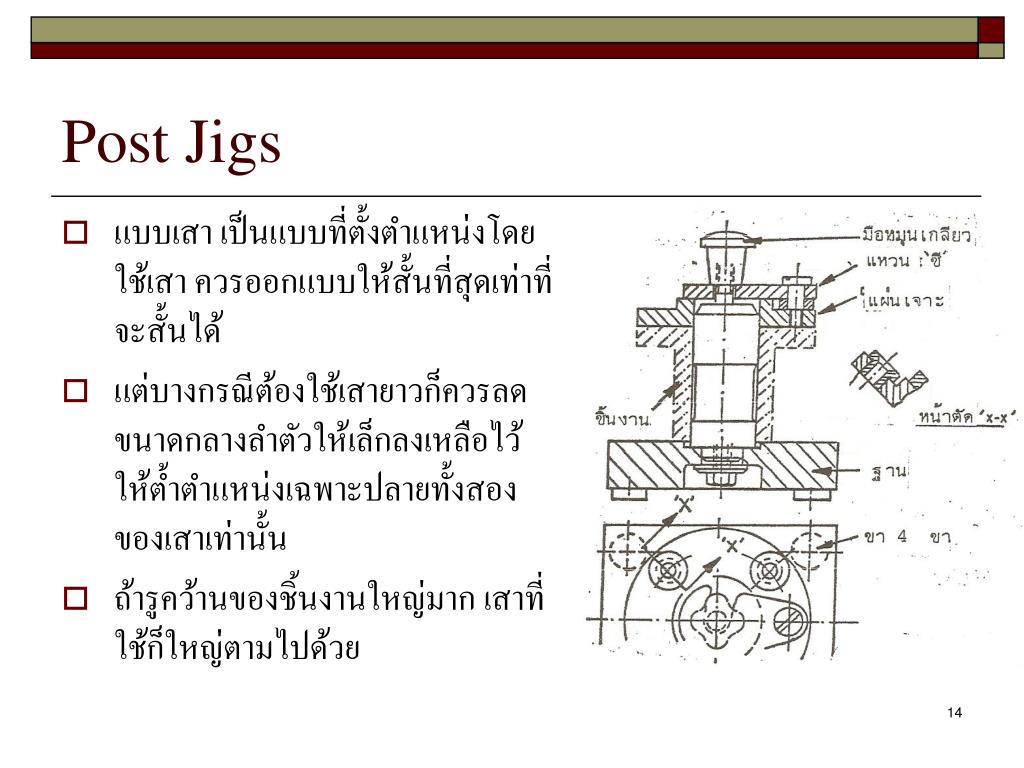

Post Jigs
  • แบบเสา เป็นแบบที่ตั้งตำแหน่งโดยใช้เสา ควรออกแบบให้สั้นที่สุดเท่าที่จะสั้นได้
  • แต่บางกรณีต้องใช้เสายาวก็ควรลดขนาดกลางลำตัวให้เล็กลงเหลือไว้ให้ต้ำตำแหน่งเฉพาะปลายทั้งสองของเสาเท่านั้น
  • ถ้ารูคว้านของชิ้นงานใหญ่มาก เสาที่ใช้ก็ใหญ่ตามไปด้วย
post jigs1
Post Jigs
  • เป็น jig แบบเสาที่ใช้ปลายเสาตั้งตำแหน่งชิ้นงานและตั้งตำแหน่งแผ่นเจาะด้วย นอกจากนั้นการจับยึดอาศัยปีกของชิ้นงานรองรับและทำช่องว่างไว้ตรงรอยเจาะด้วย
pot jigs
Pot Jigs
  • เป็น jig เจาะงานชนิดถ้วย ในรูปเป็น jig ที่ตั้งตำแหน่งจากผิวภายนอกของชิ้นงานและจับยึดที่ปีกของชิ้นงาน
  • เนื่องจากงานถูกเจาะที่ปีก จึงได้ทำเว้าที่ตัว jig เพื่อหลบให้สว่านผ่านไปได้ และเป็นช่องว่างให้เศษโลหะจากการตัดออกได้สะดวก
pot jigs1
Pot Jigs
  • ลักษณะแตกต่างกับรูปแรก คือ แผ่นเจาะตั้งตำแหน่งเจาะภายในรูคว้านของชิ้นงานและเสาทำหน้าที่จับยึดอย่างเดียวไม่ได้ทำหน้าที่ตั้งตำแหน่งแผ่นเจาะ
sandwich jigs
Sandwich Jigs
  • ประกอบด้วยแผ่นฐานอยู่ข้างล่าง และมีแผ่นเจาะอยู่ข้างบนส่วนชิ้นงานอยู่ตรงกลาง การจับยึดใช้สลักเกลียวเหวี่ยงได้ 2 ตัว
  • ตัวตั้งตำแหน่งชิ้นงานและตัวตั้งตำแหน่งแผ่นเจาะเป็นคนละตัวแต่สัมพันธ์กัน
leaf jigs

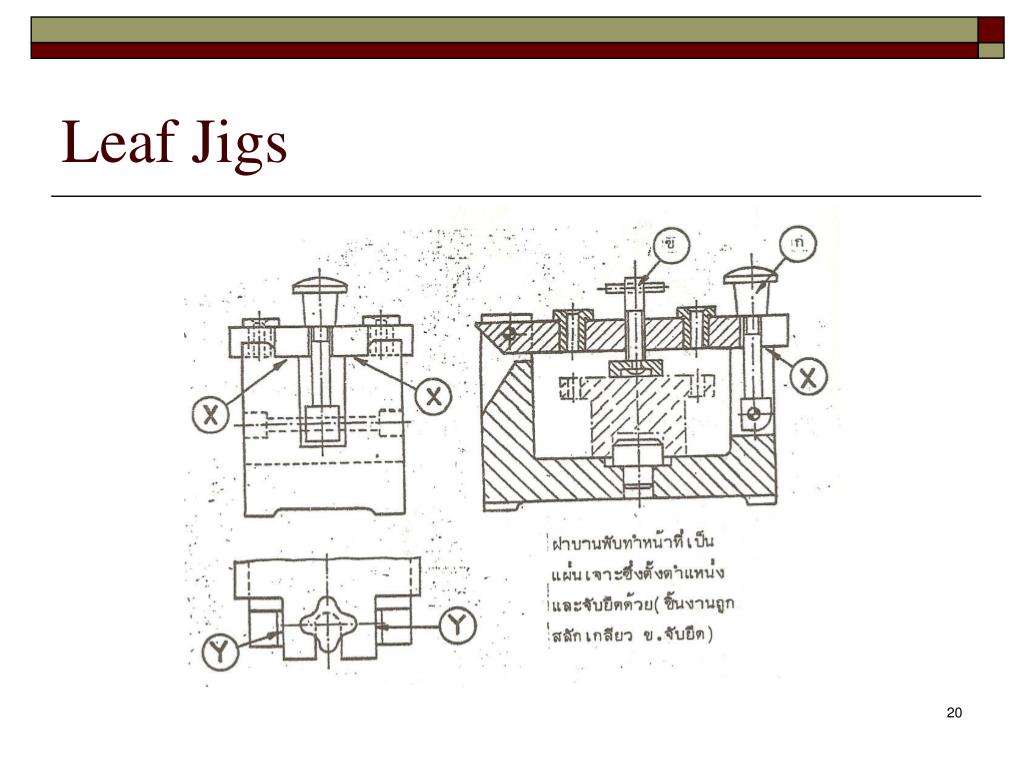

Leaf Jigs
  • แบบฝาบานพับ ลักษณะเหมือนบานพับโดยชิ้นงานอยู่ในกล่องที่ฝาเปิด-ปิดได้
  • ข้อควรระวังในการออกแบบ คือ ต้องทำตำแหน่ง x กับตำแหน่ง y ให้ประกอบกันแล้วรูของ bushing อยู่ในแนวดิ่ง
  • ฝาบานพับปิดลงและอยู่ได้ด้วยมือหมุนเกลียว ก. ส่วนสลัก ข. ทำหน้าที่จับยึดชิ้นงาน
  • ถ้าออกแบบให้ฝาบานพับจับยึดงานโดยตรง รูของ bushing ก็อาจจะไม่ได้แนวดิ่งและแปรเปลี่ยนไปตามขนาดของชิ้นงานที่แตกต่างกันด้วย

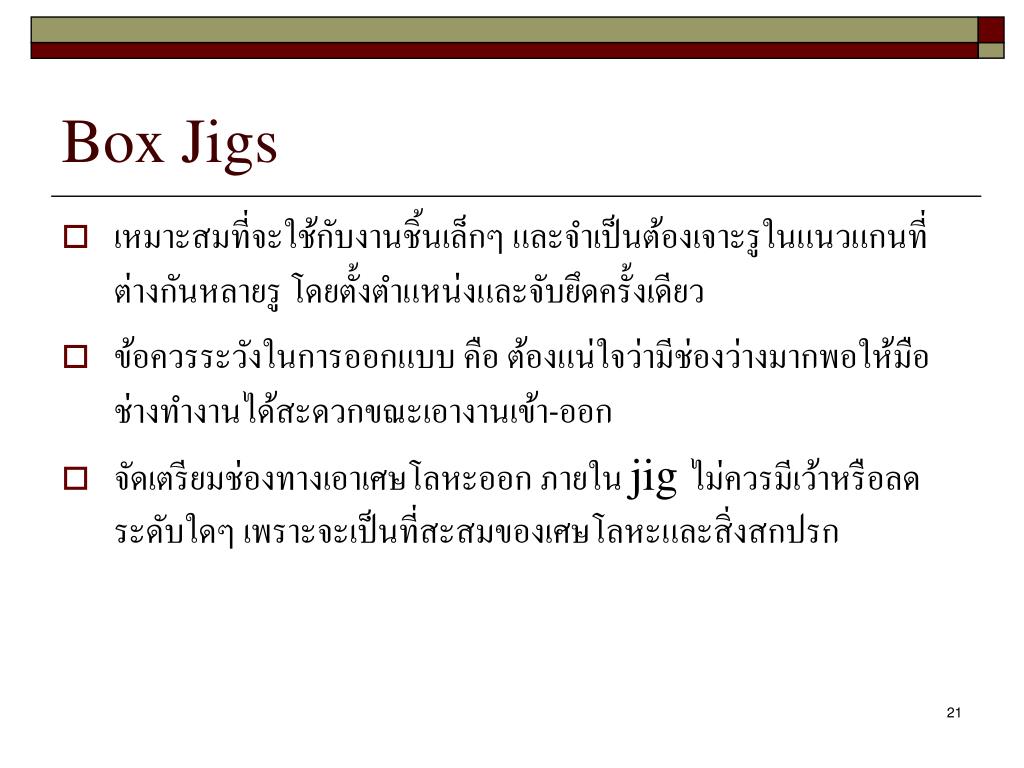

box jigs
Box Jigs
  • เหมาะสมที่จะใช้กับงานชิ้นเล็กๆ และจำเป็นต้องเจาะรูในแนวแกนที่ต่างกันหลายรู โดยตั้งตำแหน่งและจับยึดครั้งเดียว
  • ข้อควรระวังในการออกแบบ คือ ต้องแน่ใจว่ามีช่องว่างมากพอให้มือช่างทำงานได้สะดวกขณะเอางานเข้า-ออก
  • จัดเตรียมช่องทางเอาเศษโลหะออก ภายใน jig ไม่ควรมีเว้าหรือลดระดับใดๆ เพราะจะเป็นที่สะสมของเศษโลหะและสิ่งสกปรก
