  1. 2 VASTUKSET

  2. RESISTANSSI JA OHMIN LAKI http://opettajatv.yle.fi/teemat/aine/18/100/m1366/S%C3%A4hk%C3%B6+%28FY6%29 Kaikkiaineetvastustavatsähkövirrankulkua. Resistanssi on laitteen tai johtimensähkövirrankulkuavastustavaominaisuus. Resistanssinkirjaintunnus on R jayksikkö 1 Ω (ohmi)

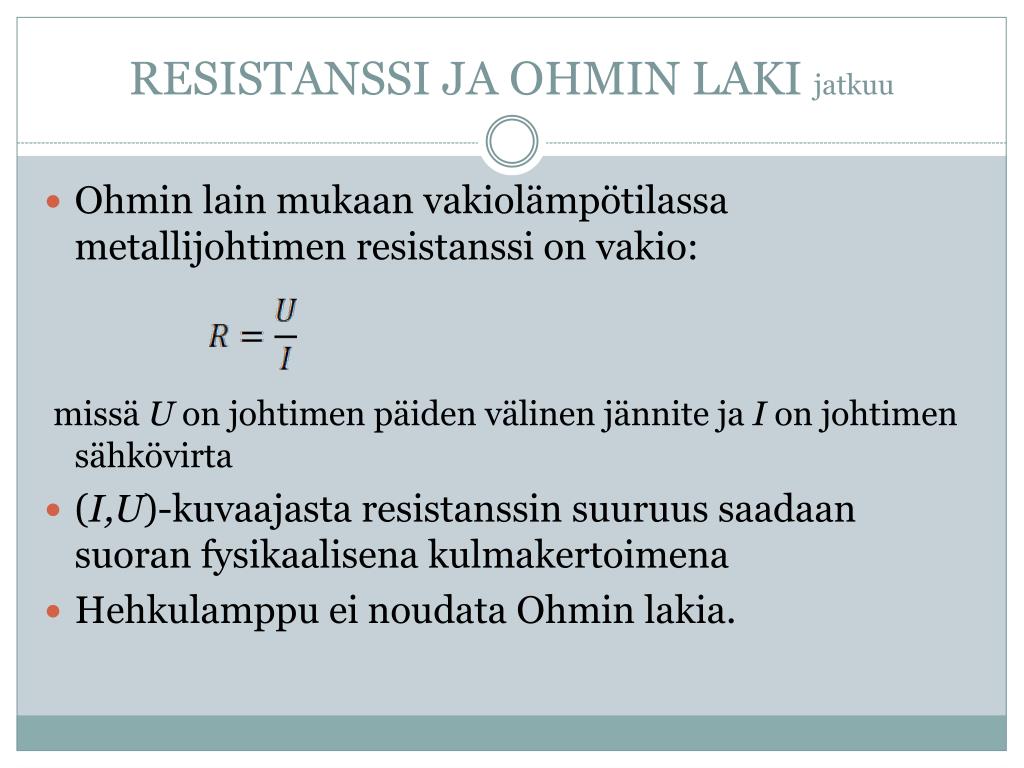

  3. RESISTANSSI JA OHMIN LAKI jatkuu Ohmin lain mukaan vakiolämpötilassa metallijohtimen resistanssi on vakio: missä U on johtimen päiden välinen jännite ja I on johtimen sähkövirta (I,U)-kuvaajasta resistanssin suuruus saadaan suoran fysikaalisena kulmakertoimena Hehkulamppu ei noudata Ohmin lakia.

  4. Resistanssia määritettäessä jännitemittari kytketään rinnan ja virtamittari sarjaan vastuksen kanssa. Johtimessa, vastuksessa tai lampussa tapahtuva jännitehäviö voidaan ilmaista kyseisen komponentin resistanssin ja komponentin sähkövirran avulla U = RI.

  5. VASTUSTEN KYTKENNÄT • Vastusten sarjaankytkentä • Jos virtapiirissä kulkevaa sähkövirtaa halutaan pienentää, vastuksia kytketään sarjaan (peräkkäin). • Sarjaankytkennässä kokonaisresistanssi R on yksittäisten vastusten resistanssien summa R = R1 + R2 + R3 + … • Sarjaankytkennässä jokaisen vastuksen läpi kulkee sama sähkövirta. http://opetus.tv/fysiikka/fy6/resistanssi/

  6. VASTUSTEN KYTKENNÄT • Vastusten rinnankytkentä • Systeemin resistanssi on rinnankytkennässä aina pienempi kuin pienimmän yksittäisen vastuksen resistanssi. • Rinnankytkennässä kokonaisresistanssin R käänteisarvo on yksittäisten vastusten resistanssien käänteisarvojen summa

  7. KODIN KYTKENTÖJÄ Kodinkoneet kytketään rinnan 230 V:n verkkojännitteeseen. Käyttämätön pistoke tai jonkin laitteen kytkeminen pois päältä/rikkoutuminen ei vaikuta muiden laitteiden toimintaan. Sulake on virtapiirin heikoin kohta. Sen tarkoitus on suojella sähkölaitteita ja niiden käyttäjiä liian suurelta sähkövirralta.

  8. RESISTIIVISYYS • http://opettajatv.yle.fi/teemat/aine/18/100/m1173/S%C3%A4hk%C3%B6+%28FY6%29 • Johtimen resistanssi • on suoraan verrannollinen johtimen pituuteen, eli R~l • on kääntäen verrannollinen johtimen poikkipinta-alaan eli R~ • riippuu johtimen materiaalista, jota kuvaa johdinaineen resistiivisyysρ eli R~ρ Yhdistetään tulokset ja saadaan (Ohmin 2. laki) Johtimen materiaalin vaikutusta resistanssiin kuvaava suure on aineen resistiivisyysρ, joka on aineelle ominainen vakio. Resistiivisyyden yksikkö on 1 Ωm.
