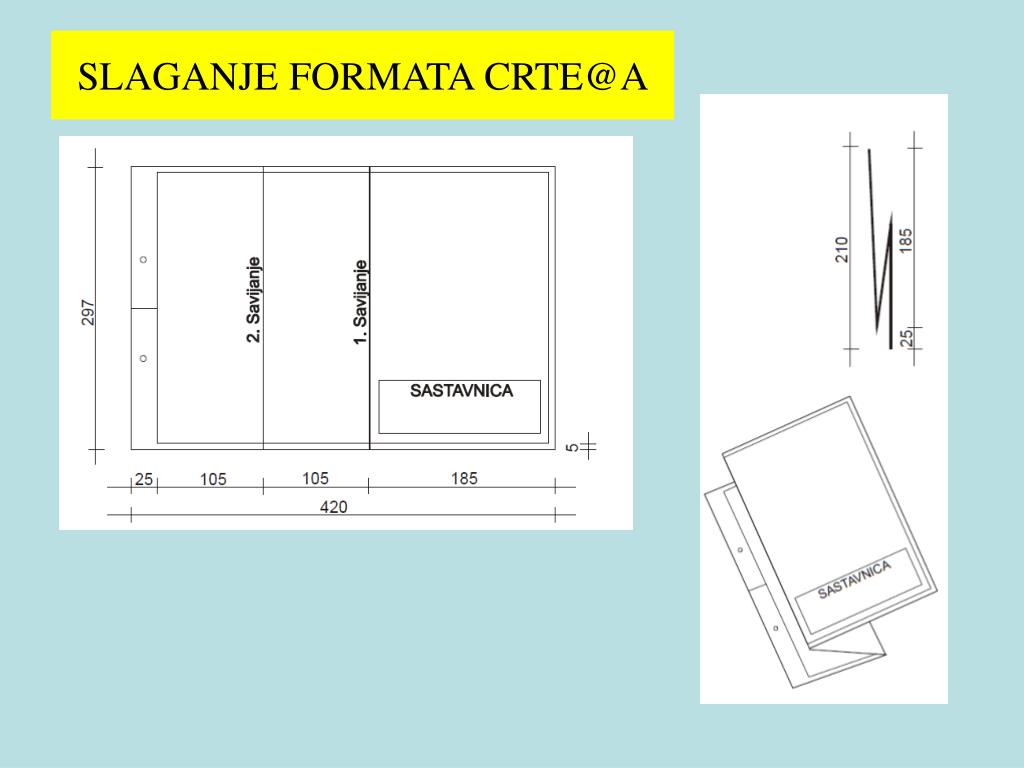

PRIBOR ZA CRTANJE. OBI^NE TEHNI^KE OLOVKE. PATENT TEHNI^KE OLOVKE debljina mine: 0.3 0.35 0.5 0.7 0.9 1.0. PRIBOR ZA CRTANJE. PRIBOR ZA CRTANJE. Formati crte`a. Okvir crte`a. Polo`aj zaglavlja i sastavnice na crte`u. SLAGANJE FORMATA CRTE@A. SLAGANJE VE]EG FORMATA CRTE@A .

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'PRIBOR ZA CRTANJE' - perdita


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
pribor za crtanje

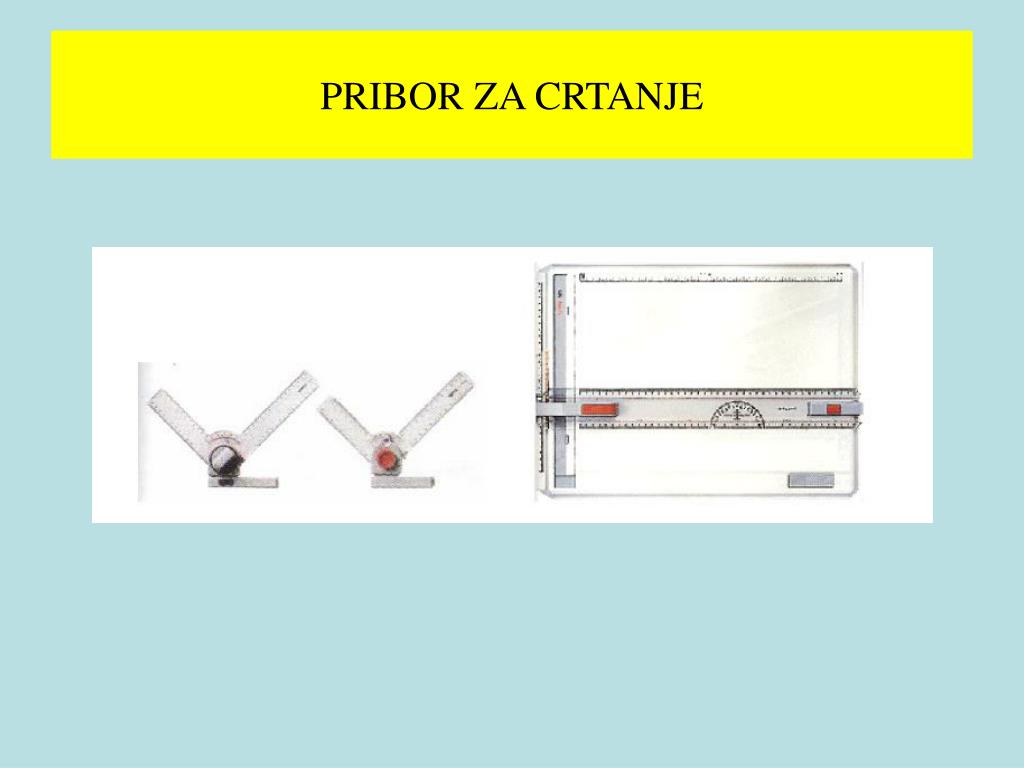

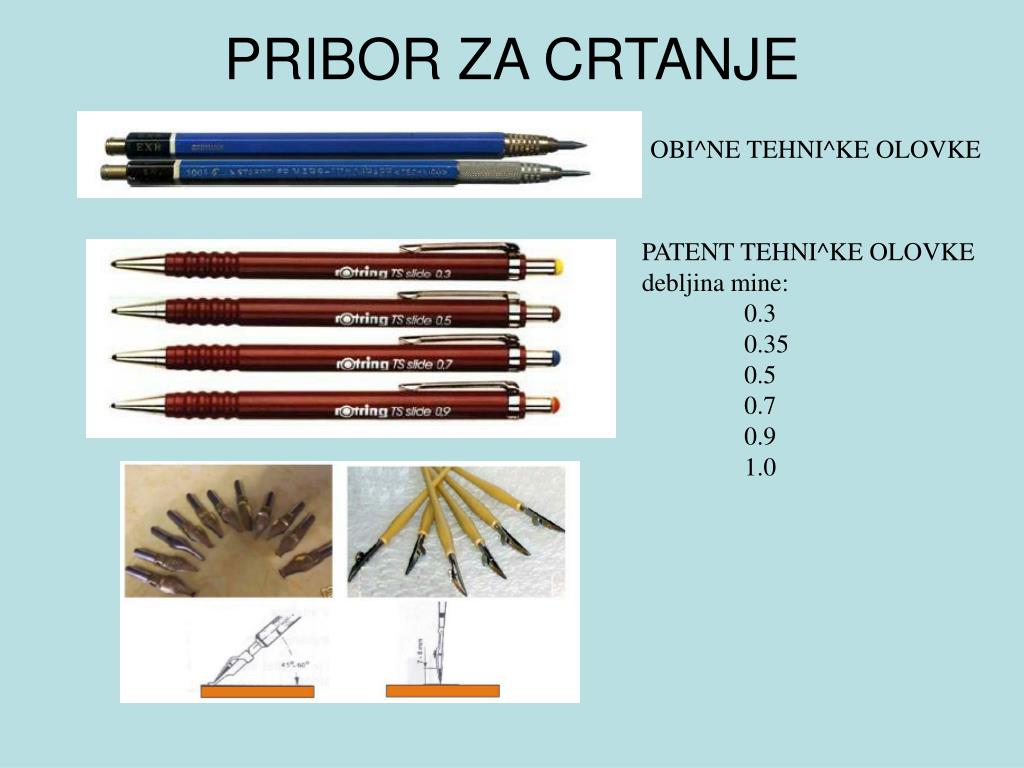

PRIBOR ZA CRTANJE

OBI^NE TEHNI^KE OLOVKE

PATENT TEHNI^KE OLOVKE

debljina mine:

0.3

0.35

0.5

0.7

0.9

1.0

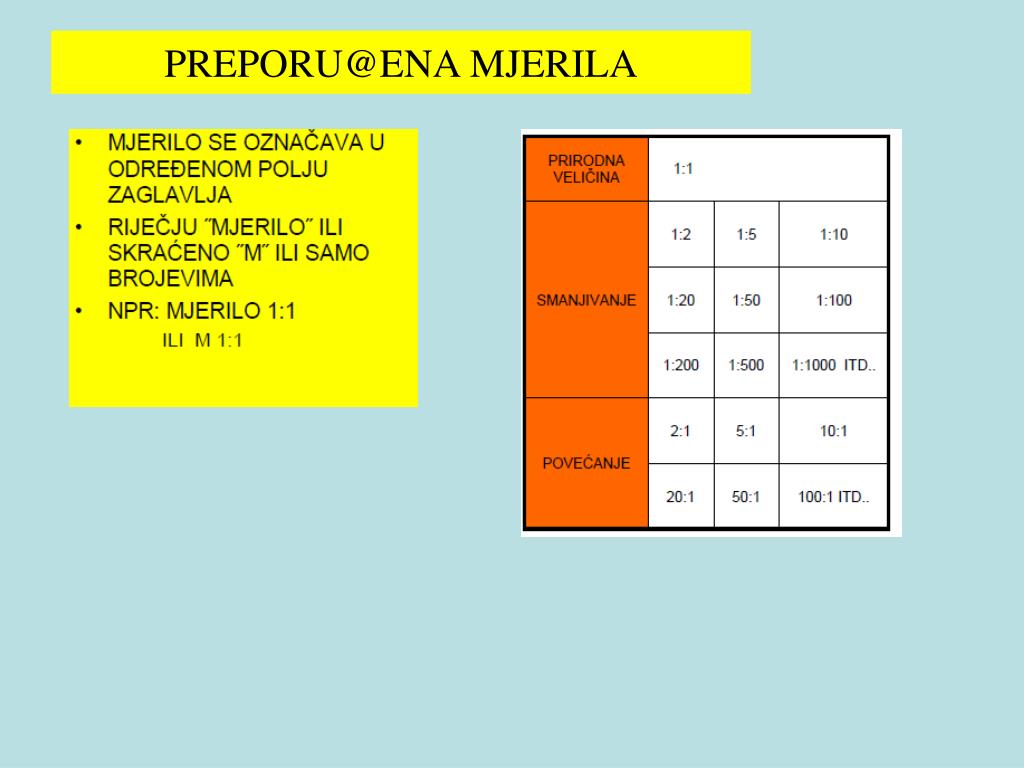

mjerila na crte@u
MJERILA NA CRTE@U
  • CRTE@IMA SE PRIKAZUJU PREDMETI RAZLI^ITIH VELI^INA PREDMETI SE NA TEHNI^KOM CRTE@U PRIKAZUJU U PRIRODNOJ VELI^INI VE]E PREDMETE CRTAMO UMANJENO, A MANJE UVE]ANO SITNE PREDMETE (PREDMETE MALIH DIMENZIJA) VEOMA ^ESTO MORAMO PRIKAZATI NA CRTE@U UVE]ANO BEZ OBZIRA NA TO CRTA LI SE PREDMET U PRIRODNOJ VELI^INI, POVE]AN ILI UMANJEN, U CRTE@ SE UVIJEK UNOSE STVARNE MJERE PREDMETA NORMAMA (ISO 545512,79) PROPISANA SU MJERILA
prikazivanje predmeta u tehnici
PRIKAZIVANJE PREDMETA U TEHNICI

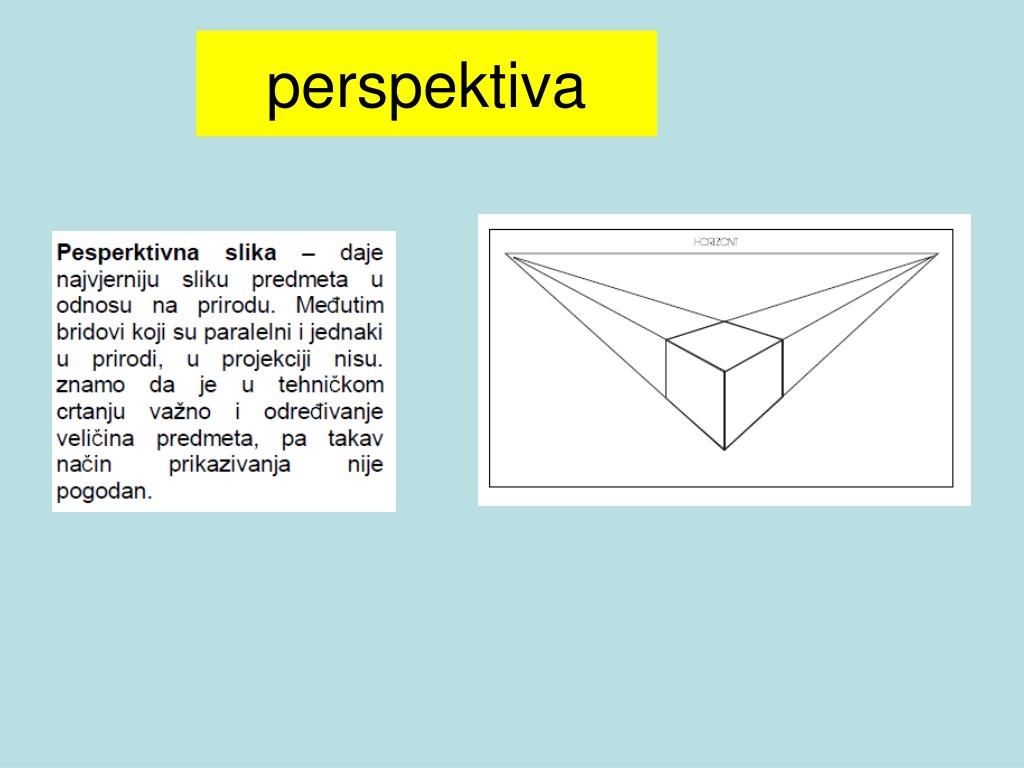

perspektiva

ortogonalna aksonometrija

kosa aksonometrija

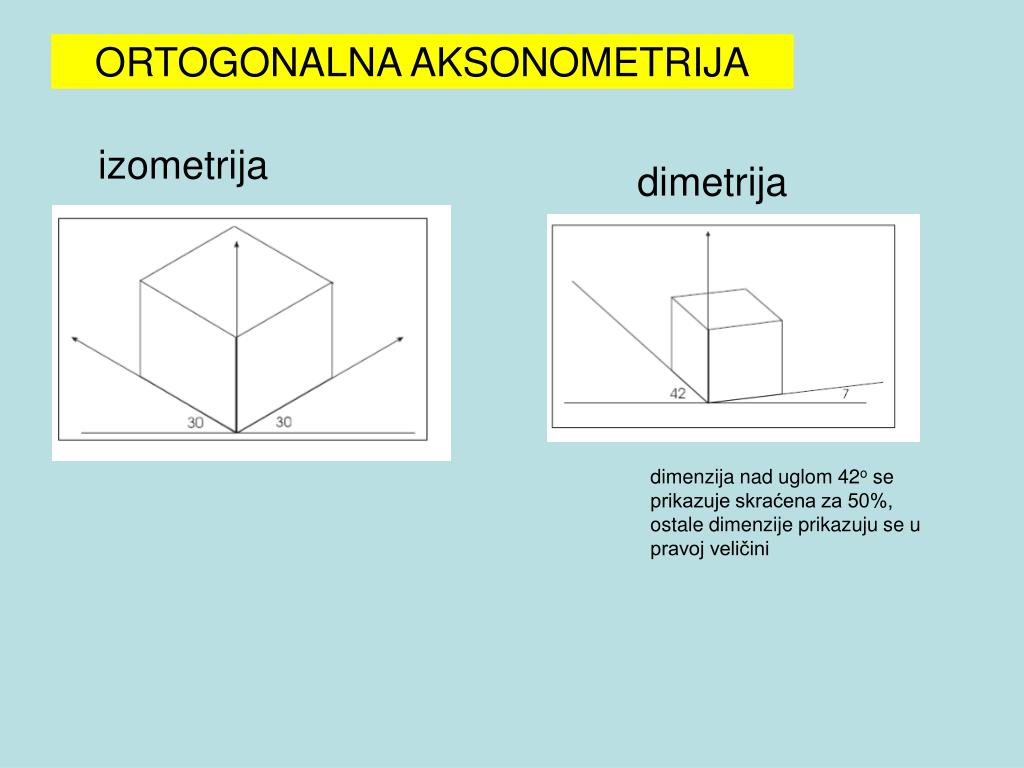

ortogonalna aksonometrija
ORTOGONALNA AKSONOMETRIJA

izometrija

dimetrija

dimenzija nad uglom 42o se prikazuje skraćena za 50%, ostale dimenzije prikazuju se u pravoj veličini

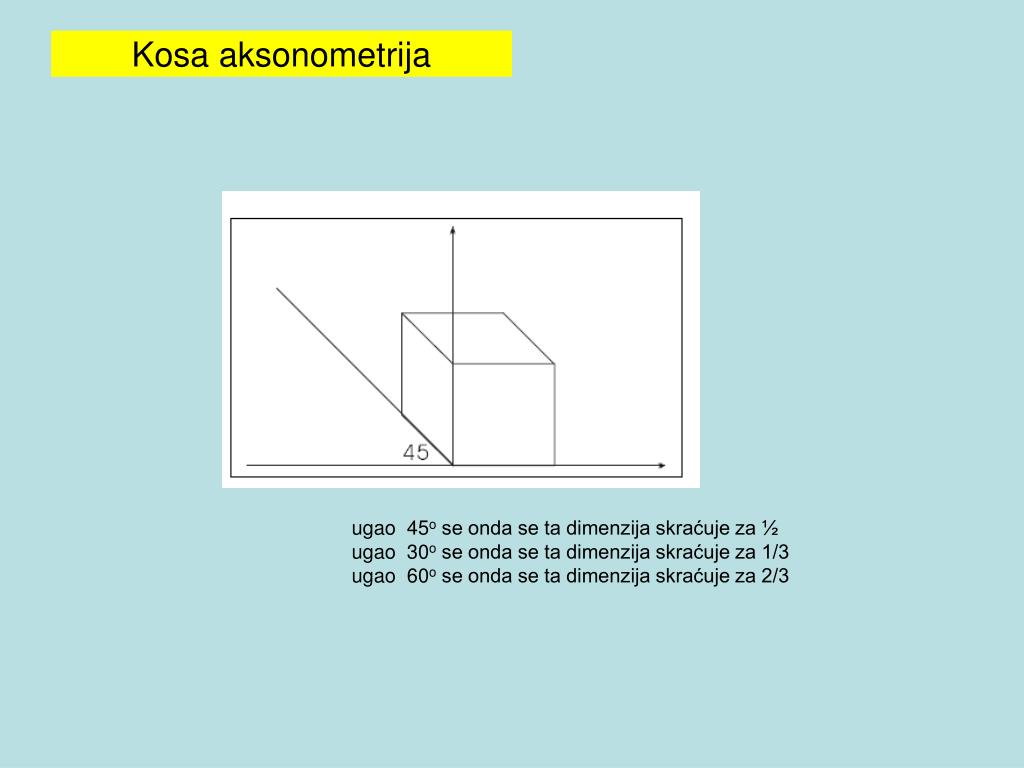

kosa aksonometrija
Kosa aksonometrija

ugao 45o se onda se ta dimenzija skraćuje za ½ugao 30o se onda se ta dimenzija skraćuje za 1/3ugao 60o se onda se ta dimenzija skraćuje za 2/3
