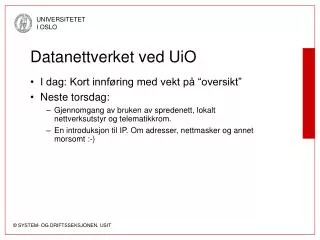

Datanettverket ved UiO. I dag: Kort innføring med vekt på “oversikt” Neste torsdag: Gjennomgang av bruken av spredenett, lokalt nettverksutstyr og telematikkrom. En introduksjon til IP. Om adresser, nettmasker og annet morsomt :-). Agenda for dagen. Hva er datanett Datanettet ved UiO

Download Presentation

Datanettverket ved UiO

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Datanettverket ved UiO • I dag: Kort innføring med vekt på “oversikt” • Neste torsdag: • Gjennomgang av bruken av spredenett, lokalt nettverksutstyr og telematikkrom. • En introduksjon til IP. Om adresser, nettmasker og annet morsomt :-)

  2. Agenda for dagen • Hva er datanett • Datanettet ved UiO • Struktur i bygningene • Utstyr som benyttes lokalt • Stamnettet • Uninett og Nordunet

  3. Hva er datanett • Infrastruktur for kommunikasjon mellom datamaskiner • Bygget opp av mange komponenter • Består av mange lokale nett som er koplet sammen • Datanettet ved UiO består av mange hundre komponenter

  4. Grov oppbygging av nettet Bygning Resten av verden Uninett / Nordunet Stamnett Blindern Leide samband Bygning “off campus” Bygning

  5. PC PC Utstyr PC PC Utstyr I bygningen Kontor Kontor Telematikkrom Kontor Kontor Telematikkrom Til stamnettet

  6. Spredenettet • Spredenettet er kablene som går mellom telematikkrom og kontor • UiO benytter uskjermet parkabel (UTP) • Systemet heter AT&T Systimax SCS • Det er i dag ca. 12.000 data-uttak • Noen bygninger mangler nytt spredenett (Tøyen, deler av sentrum m.fl.) Full utbygging er planlagt, men mangler penger.

  7. Hva benyttes spredenettet til • Ethernet, 10 mb/s • Fast Ethernet, 100 mb/s • LocalTalk, 250 kb/s

  8. Utstyr i telematikkrommene • Ting dere møter i telematikkrommet • HUB. Forsterker for Ethernet • Ethernetswitch. Settes normalt opp av USIT • K-Boks for LocalTalk (“eplenett”) • Turbostar. Forsterker for LocalTalk (“eplenett”) • De to siste er på vei ut • Mer om dette neste gang!

  9. Catalyst 5000 Catalyst 5000 Catalyst 5000 Catalyst 5000 ATM-switch Cisco ruter Catalyst 5000 Cisco ruter Stamnettet på Blindern i dag HF MA SV FYS 622 mb/s ATM Uninett USIT uio-gw3 155 mb/s ATM Fast Ethernet USIT1 uio-gw2

  10. Catalyst 5000 Catalyst 5000 Catalyst 5000 Cisco ruter Catalyst 5000 ATM-switch ATM-switch Cisco ruter Catalyst 5000 Catalyst 5000 Cisco ruter Stamnettet på Blindern i løpet av våren SV MA FYS HF uio-gwX ADM Uninett USIT uio-gw3 622 mb/s ATM Telenor e.l. 155 mb/s ATM Fast Ethernet USIT2 uio-gw2 USIT1

  11. E = ethernet E* = delt ethernet 2mb = 2 mb/s leid linje 64kb = 64 kb/s leid linje Oppbygging av stamnettet utenfor Blindern (ikke komplett!!!) 64kb 64kb SSBU Gaus Tøyen R11B Pre 64kb Tors E* 2mb US U22/24 2mb 2mb U105 64kb 2mb E* Informatikk 2mb RH KJ47 2mb 2mb Rad 2mb Fr2/3 E 2mb E 2mb Gmv E* S70 ST29 STP E 2mb UB S75 VG2 AkerS Index 64kb

  12. Uninett • Uninett AS er et aksjeselskap eiet av KUF • Uninett sørger for datanett-tilknyting til alle høyskoler og universiteter i Norge. • Uninett er delt i fire regioner med et universitet som senter for hver region. • Se http://www.uninett.no/

  13. Uninett, hovedlinjer i Norge

  14. Nordunet • Nordunet samler forsknings og undervisningsnettene i Norden og Baltikum • Knutepunkt i Stockholm med forbindelser til alle de samarbeider med (se kart) • Forbindelser til USA (155 mb/s) og Europa • Se http://www.nordu.net/

  15. Nordunet, hovedlinjer

  16. Hallo, der det noe der ute ?? • ping <navn | IP-nummer> • Sender ut en spesiell pakke på nettet og lytter etter svar fra maskin i andre enden • traceroute <navn | IP-nummer> • Finner veien til den andre maskinen og gir beskjed om de nettverksboksene den er innom på veien • Under Win95 heter det ’tracert’

  17. Eksempler bilbo:~ 21>ping alfredo alfredo.uio.no is alive bilbo:~ 22> agnar:~ 23>ping alfredo PING alfredo.uio.no (129.240.174.10): 56 data bytes 64 bytes from 129.240.174.10: icmp_seq=0 ttl=251 time=36 ms 64 bytes from 129.240.174.10: icmp_seq=1 ttl=251 time=36 ms 64 bytes from 129.240.174.10: icmp_seq=2 ttl=251 time=33 ms ^C ----alfredo.uio.no PING Statistics---- 3 packets transmitted, 3 packets received, 0% packet loss round-trip (ms) min/avg/max = 33/35/36 ms agnar:~ 24>

  18. Eksempler agnar:~ 21>traceroute alfredo traceroute to alfredo.uio.no (129.240.174.10), 30 hops max, 40 byte packets 1 usit-gw.uio.no (129.240.200.1) 2 ms 2 ms 2 ms 2 sentrum-gw.uio.no (129.240.252.2) 5 ms 4 ms 5 ms 3 toyen-gw.uio.no (129.240.172.2) 4 ms 4 ms 4 ms 4 aker-gw.uio.no (129.240.174.1) 25 ms 31 ms 25 ms 5 alfredo.uio.no (129.240.174.10) 25 ms 26 ms 24 ms agnar:~ 22> bilbo:~ 24>traceroute comenius traceroute to comenius.uio.no (129.240.28.16), 30 hops max, 40 byte packets 1 usit-gw (129.240.200.1) 4 ms 4 ms 0 ms 2 fys-gw.uio.no (129.240.128.18) 4 ms 4 ms 4 ms 3 comenius.uio.no (129.240.28.16) 4 ms 4 ms 4 ms bilbo:~ 25>
