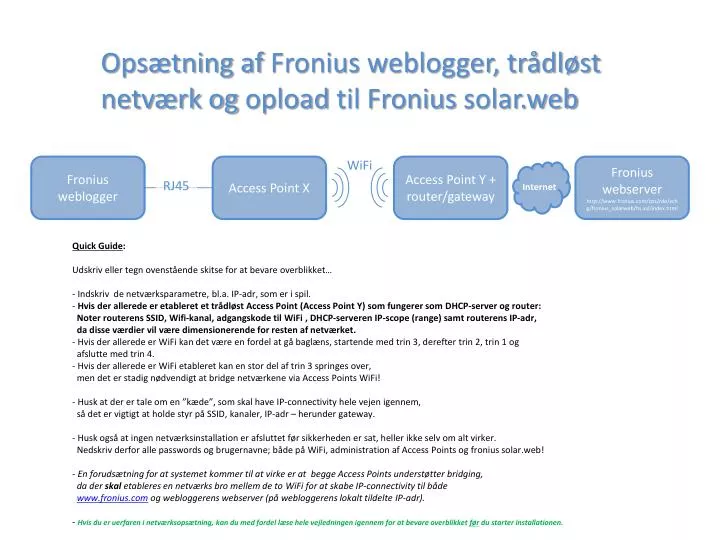

  1. WiFi Fronius weblogger Access Point X Access Point Y + router/gateway Fronius webserver http://www.fronius.com/cps/rde/xchg/fronius_solarweb/hs.xsl/index.html Internet Opsætning af Fronius weblogger, trådløst netværk og opload til Froniussolar.web RJ45 • Quick Guide: • Udskriv eller tegn ovenstående skitse for at bevare overblikket… • Indskriv de netværksparametre, bl.a. IP-adr, som er i spil. • Hvis der allerede er etableret et trådløst Access Point (Access Point Y) som fungerer som DHCP-server og router: Noter routerens SSID, Wifi-kanal, adgangskode til WiFi , DHCP-serverenIP-scope (range) samt routerensIP-adr, da disse værdier vil være dimensionerende for resten af netværket. • Hvis der allerede er WiFi kan det være en fordel at gå baglæns, startende med trin 3, derefter trin 2, trin 1 og afslutte med trin 4. • Hvis der allerede er WiFi etableret kan en stor del af trin 3 springes over, men det er stadig nødvendigt at bridge netværkene via Access Points WiFi! • Husk at der er tale om en ”kæde”, som skal have IP-connectivity hele vejen igennem, så det er vigtigt at holde styr på SSID, kanaler, IP-adr – herunder gateway. • Husk også at ingen netværksinstallation er afsluttet før sikkerheden er sat, heller ikke selv om alt virker. Nedskriv derfor alle passwords og brugernavne; både på WiFi, administration af Access Points og froniussolar.web! • En forudsætning for at systemet kommer til at virke er at begge Access Points understøtter bridging, da der skal etableres en netværks bro mellem de to WiFi for at skabe IP-connectivity til bådewww.fronius.com og webloggerens webserver (på webloggerens lokalt tildelte IP-adr). • Hvis du er uerfaren i netværksopsætning, kan du med fordel læse hele vejledningen igennemfor at bevare overblikket før du starter installationen.

  2. WiFi Fronius weblogger Access Point X Access Point Y + router/gateway Fronius webserver http://www.fronius.com/cps/rde/xchg/fronius_solarweb/hs.xsl/index.html Internet Trin 1: Opsætning af Fronius Weblogger RJ45 • Når webloggeren skal opsættes, skal den forbindes med RJ45 til en PC, • Isæt RJ45-kabel i webloggerens blå RJ45-port og computerens netkort/RJ45-port • Kontroller at webloggerens switch ikke står på ”Assigned IP” men ”169.254.0.180” (denne IP-adr ligger i det segment, som en kablet PC automatisk tildeles, hvis der ikke er adgang til en DHCP-server) • Hvis PC ikke tager en IP-adr i det ønskede segment, f.eks. 169.254.0.1, så tildel manuelt (husk subnet-masken skal passe til et klasse B-netværk!) • Kontroller evt. korrekt IP-tildeling på PC fra kommandolinjen med ipconfig.exe, • Kontroller forbindelsen til webloggeren på layer 3 niveau (networklayer) med ping.exe • Kontroller forbindelsen på layer 7 niveau (applicationlayer) med en browser (vær opmærksom på at der er fejl i softwaren, så index-siden skal kaldes med parameteren /?lang=en) • Når browseren åbner med forbindelse til webloggeren indbyggede webserver opsættes de forskellige parametre, vigtigst er at tildele webloggeren en statisk IP-adr, som ligger inden for netværkets scope, men uden for de DHCP-serverensscope, så der ikke opstår konflikt mellem tildelte og statiske adresser. • Afslut opsætningen ved at skifte webloggerens switch fra ”169.254.0.180” til”Assignesd IP” • Vær opmærksom på at den tildelte IP-adr først træder i kraft når switchen ændres til ”Assigned IP”, • Kontroller opsætningen (med ping) ved at tildele PC en IP-adr, som ligger inden for scopet hvori webloggerens tildelte adresse ligger. Webloggeren skal svare på ping. • Nu skal webloggeren også svare pålayer 7 niveau (applicationlayer): Med en browser åbnes webloggerens hjemmeside på den tildelte IP-adr. (vær opmærksom på at der er fejl i softwaren, så index-siden skal kaldes med parameteren /?lang=en)

  3. WiFi Fronius weblogger Access Point X Access Point Y + router/gateway Fronius webserver http://www.fronius.com/cps/rde/xchg/fronius_solarweb/hs.xsl/index.html Internet Trin 2: Opsætning af Access Point X (konfiguration med flere AP) RJ45 • Når ”Slave Access Pointet”, her kaldet Access Point X, skal konfigureres bør det også ske med RJ45 kabel, • Tildel Access Point X en statisk IP-adr, som ligger inden for netværkets scope, men uden for de DHCP-serverensscope, så der ikke opstår konflikt mellem tildelte og statiske adresser, • Tildel manuelt IP-adr på PC, som ligger inden for Access Points standardindstillingen, (skal være forskellig fra webloggerens Assigned IP (tildelte IP-adr), husk der er stadig ikke adgang til DHCP) • Kontroller forbindelsen til Access Point X på layer 3 niveau (networklayer) med ping.exe fra PC kommandolinje, • Åbn Access Point X interface i en browser ved at kalde IP-adr i browserens adresselinje, • Gå i Access Point X webinterface og tildel en statisk IP-adr, som ligger inden for netværkets scope, men uden for de DHCP-serverensscope, så der ikke opstår konflikt mellem tildelte og statiske adresser, • Slå Access Point X DHCP-service fra, • Sæt Access Point X gateway til routerens (Access Point Y) IP-adr, • Indstil Access Point X til den ønskede WiFi Kanal (samme som Access Point Y) • Giv Access Point X en unik SSID, så den bliver synlig på det trådløse netværk, • Sæt WiFi sikkerhed ved at tildele en WPA/PSK kode • Sæt intern sikkerhed ved at tildele at Admin Password, så Access Point X indstillinger ikke kan ændres uden password, • Kontroller forbindelsen ved at udtage kabel og åbne Access Point X webinterface på PC trådløse netkort (husk også her at tildele IP-adr manuelt, da der stadig ikke er adgang til DHCP) • Kontroller forbindelsen til webloggeren gennem den trådløse forbindelse ved at pinge webloggerens IP-adr, • Kontroller derefter forbindelsen til webloggerens hjemmeside på layer 7 niveau (applicationlayer) med en browser: Skriv webloggerens IP-adr i browserens adresselinje og vær fortsat opmærksom på at der er fejl i softwaren, så index-siden skal kaldes med parameteren /?lang=en.

  4. WiFi Fronius weblogger Access Point X Access Point Y + router/gateway Fronius webserver http://www.fronius.com/cps/rde/xchg/fronius_solarweb/hs.xsl/index.html Internet Trin 3: Opsætning af Access Point Y (router/gateway) RJ45 • Når ”Master Access Pointet”, her kaldet Access Point Y skal konfigureres bør det også ske med RJ45 kabel, • Access Point Y fungerer både som router/gateway, DHCP-serverog trådløs bro til Access Point X, • Tildel Access Point Y en statisk IP-adr, som ligger uden for DHCP-servicensscope, (for at undgå IP-adrkonflekter) • Opsæt Access Point så DHCP-servicen er slået til, kanal passer til Access Point X, SSID er unik, tildel WPA/PSK kode og gem indstillingerne, • Bridge de to WiFi-netværk • Kontroller forbindelsen på layer 3 niveau (networklayer) med ping.exe i begge retninger: ping først routeren med dens IP-adr; den skal svare øjeblikkeligt med meget lave responstider, ping en server på ydersiden, f.eks. 212.10.10.20, som er Stofanetslogon-server og som (næsten) altid svarer, ping derefter igennem til Access Point X og afslut derefter med ping til webloggerens IP-adr. • Kontroller derefter forbindelsen på layer 7 niveau (applicationlayer) som ovenstående med en browser (vær opmærksom på at der er fejl i webloggerens software, så index-siden skal kaldes med parameteren /?lang=en) • Sæt sikkerhed på Access Point Y administrator-del, • Afprøv herefter den samlede kæde trådløst via adgang til Access Point Y: Det skal nu være muligt at få forbindelse til såvel webloggerens interne webserver (webloggerens hjemmeside) som Internettet. • Hvis webloggeren har forbindelse direkte til routeren kan trin 2 springes over og trin 3 reduceres (bridgingen udelades)
