  1. COMPUTAÇÃO • AULA 1 • Digital x Analógico • Bit • Byte

  2. DIGITALxANALÓGICO Qual a diferença ?

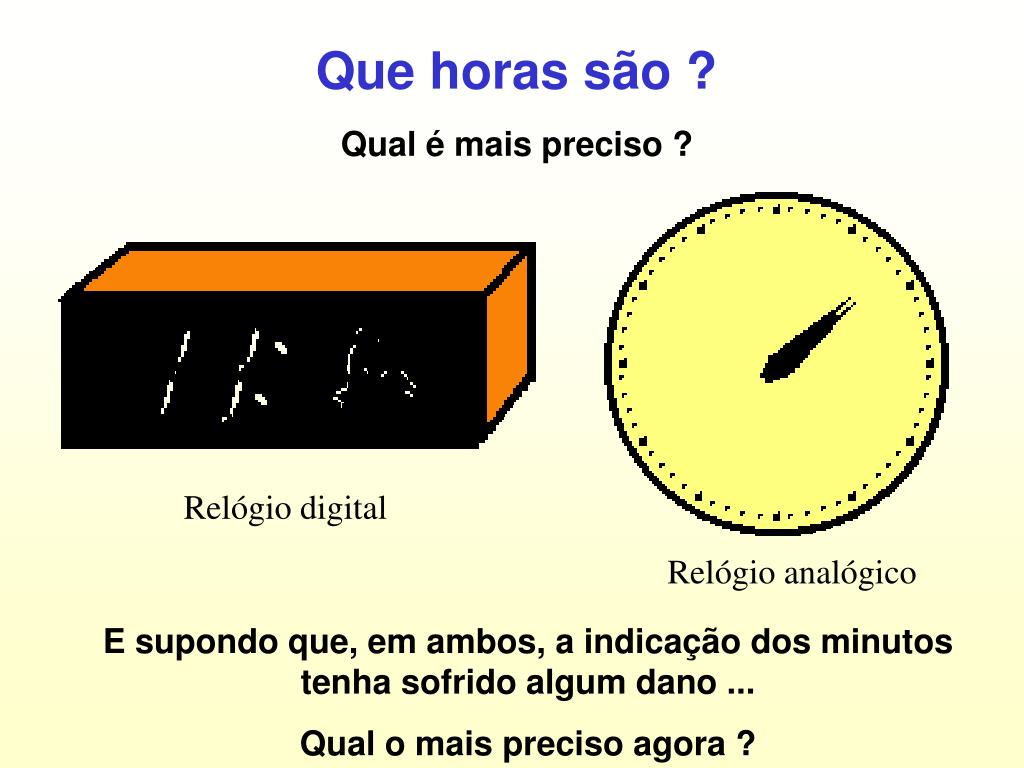

  3. Que horas são ? Qual é mais preciso ? Relógio digital Relógio analógico E supondo que, em ambos, a indicação dos minutos tenha sofrido algum dano ... Qual o mais preciso agora ?

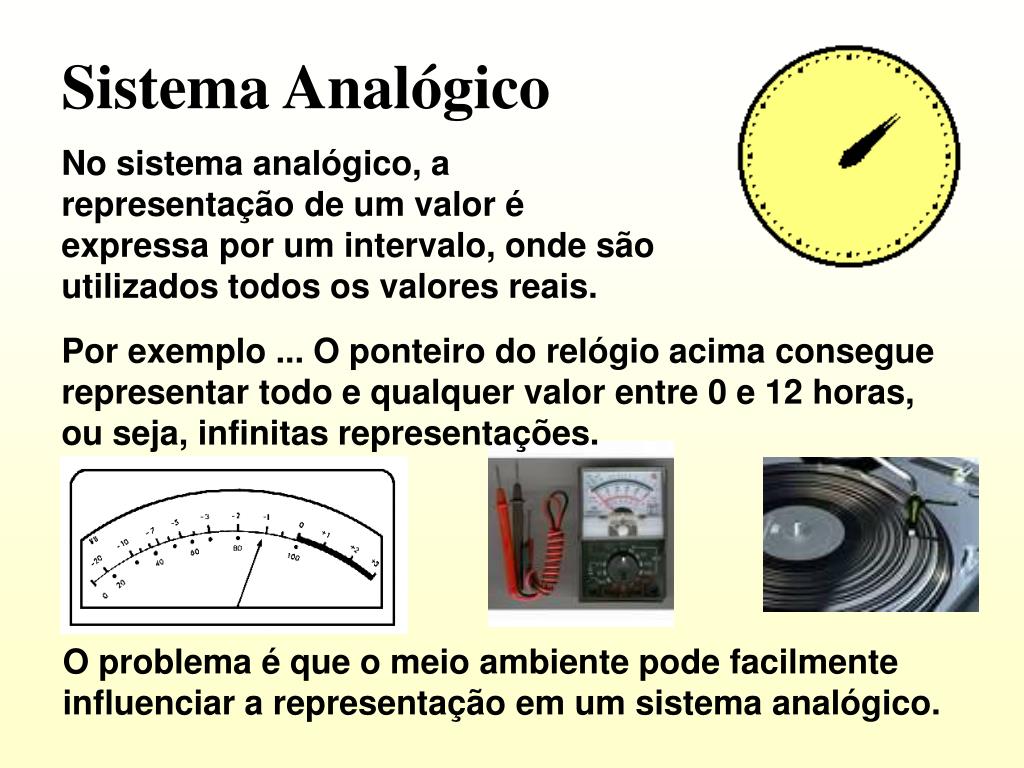

  4. Sistema Analógico No sistema analógico, a representação de um valor é expressa por um intervalo, onde são utilizados todos os valores reais. Por exemplo ... O ponteiro do relógio acima consegue representar todo e qualquer valor entre 0 e 12 horas, ou seja, infinitas representações. O problema é que o meio ambiente pode facilmente influenciar a representação em um sistema analógico.

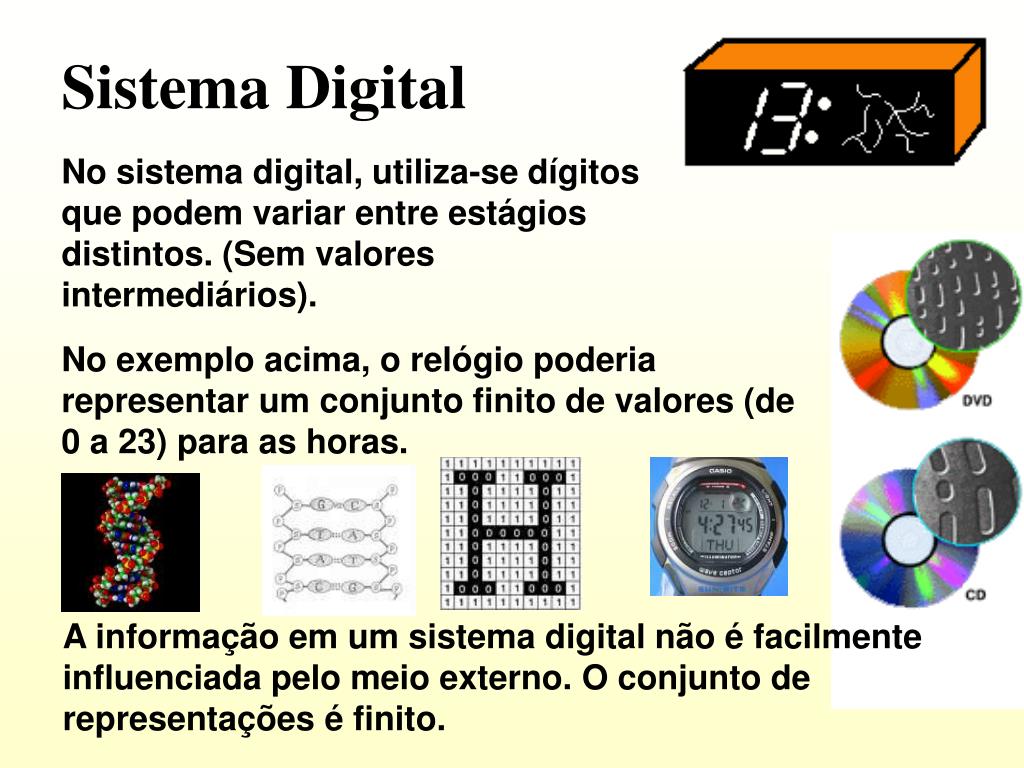

  5. Sistema Digital No sistema digital, utiliza-se dígitos que podem variar entre estágios distintos. (Sem valores intermediários). No exemplo acima, o relógio poderia representar um conjunto finito de valores (de 0 a 23) para as horas. A informação em um sistema digital não é facilmente influenciada pelo meio externo. O conjunto de representações é finito.

  6. Exemplificando um sistema digital de dois estados : ... ou pode estar ligada. Uma lâmpada pode estar desligada

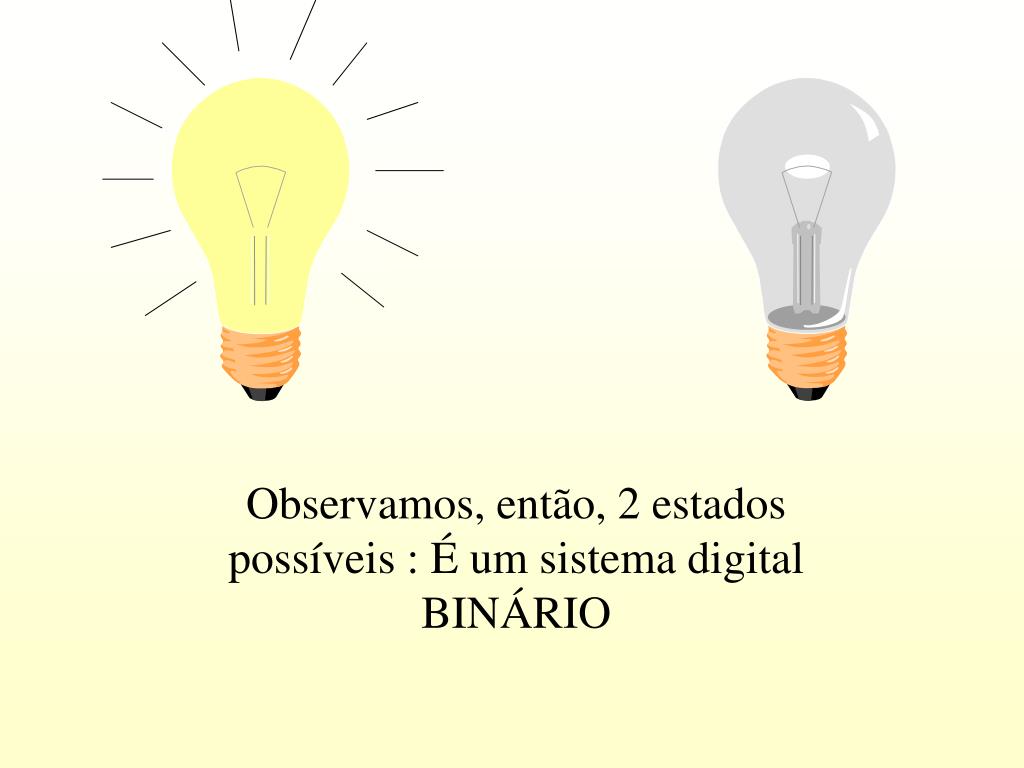

  7. Observamos, então, 2 estados possíveis : É um sistema digital BINÁRIO

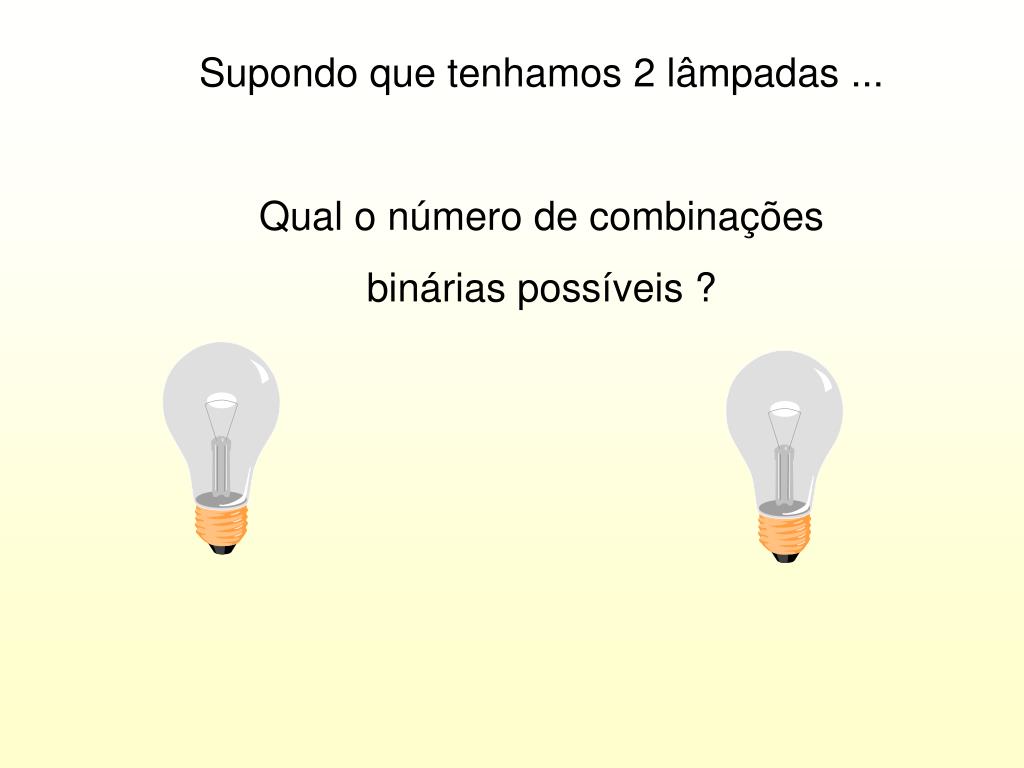

  8. Supondo que tenhamos 2 lâmpadas ... Qual o número de combinações binárias possíveis ?

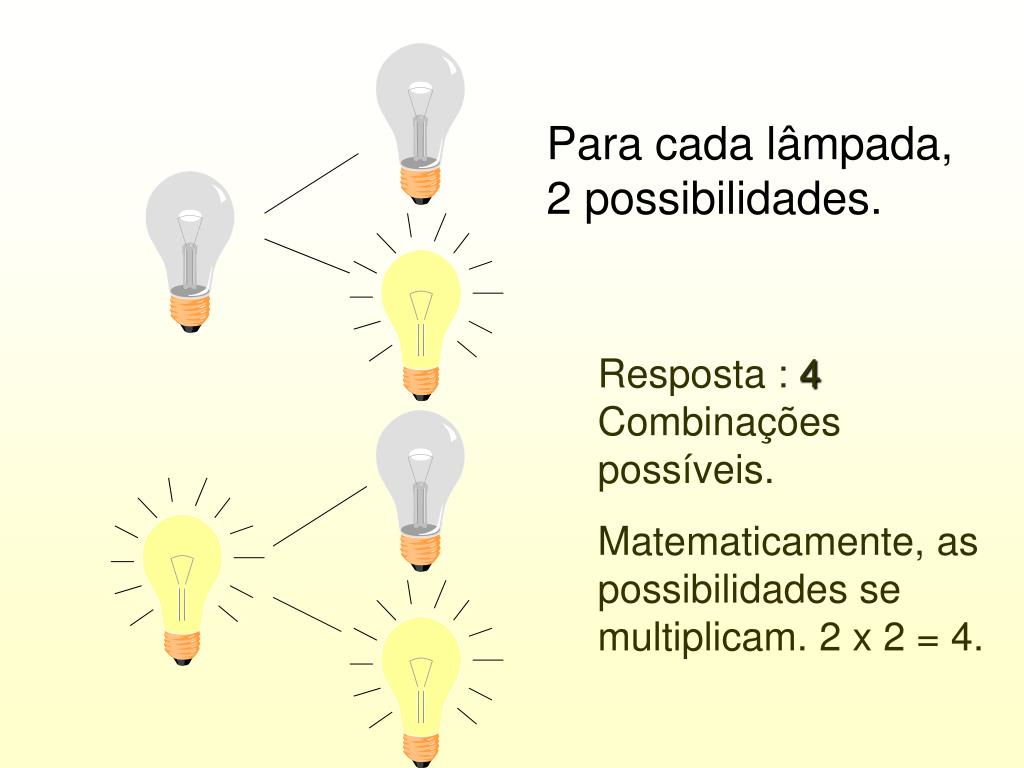

  9. Resposta : 4 Combinações possíveis. Matematicamente, as possibilidades se multiplicam. 2 x 2 = 4. Para cada lâmpada, 2 possibilidades.

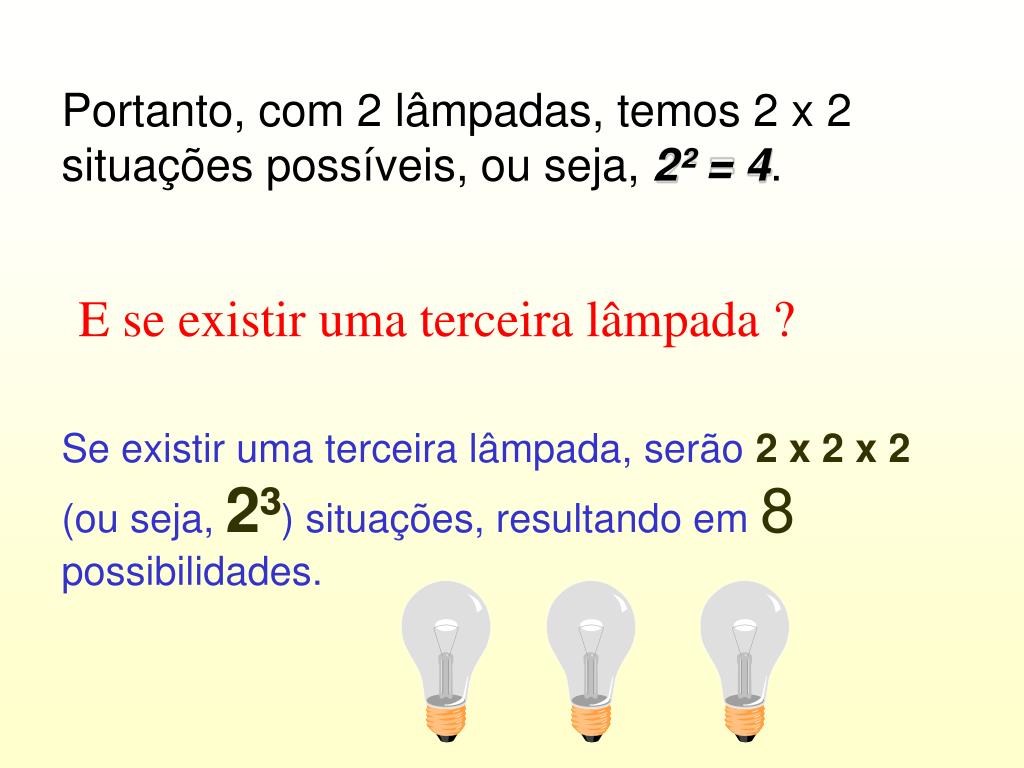

  10. Portanto, com 2 lâmpadas, temos 2 x 2 situações possíveis, ou seja, 2² = 4. E se existir uma terceira lâmpada ? Se existir uma terceira lâmpada, serão 2 x 2 x 2 (ou seja, 2³) situações, resultando em 8 possibilidades.

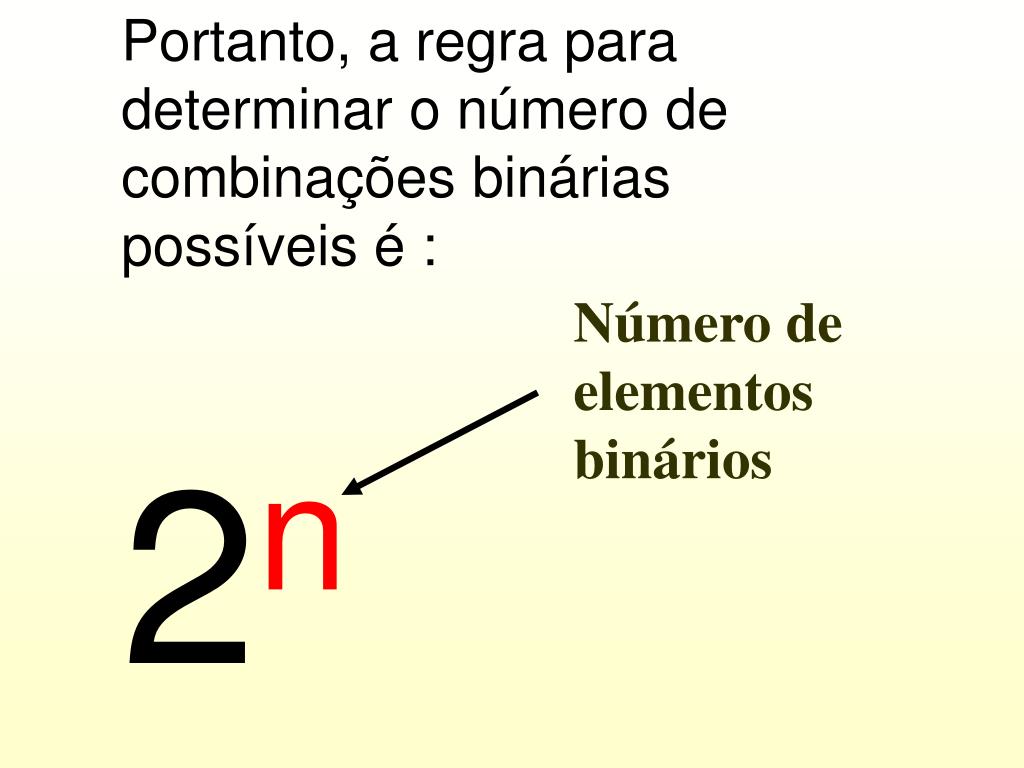

  11. Portanto, a regra para determinar o número de combinações binárias possíveis é : 2n Número de elementos binários

  12. Bit Binary Digit Binary Digit

  13. BIT é o menor elemento de informação em um sistema digital binário. Um bit pode valer 0 ou 1 (desligado ou ligado) Bit

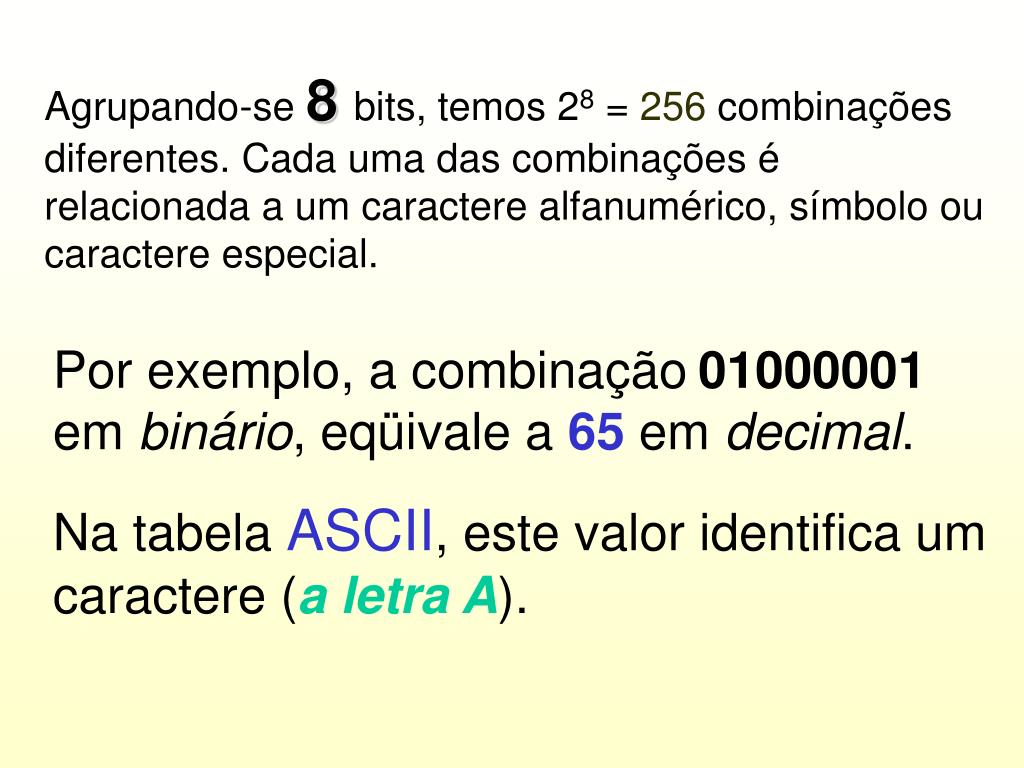

  14. Agrupando-se 8 bits, temos 28 = 256 combinações diferentes. Cada uma das combinações é relacionada a um caractere alfanumérico, símbolo ou caractere especial. Por exemplo, a combinação01000001 em binário, eqüivale a 65 em decimal. Na tabela ASCII, este valor identifica um caractere (a letra A).

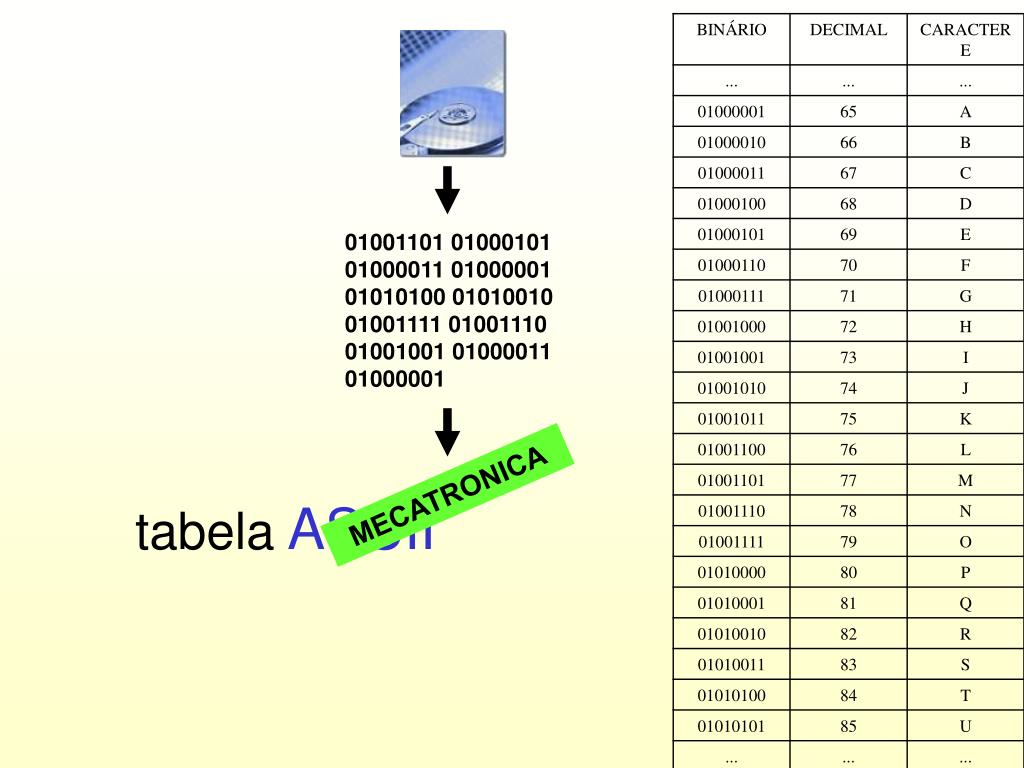

  15. 01001101 01000101 01000011 01000001 01010100 01010010 01001111 01001110 01001001 01000011 01000001 MECATRONICA ? tabelaASCII

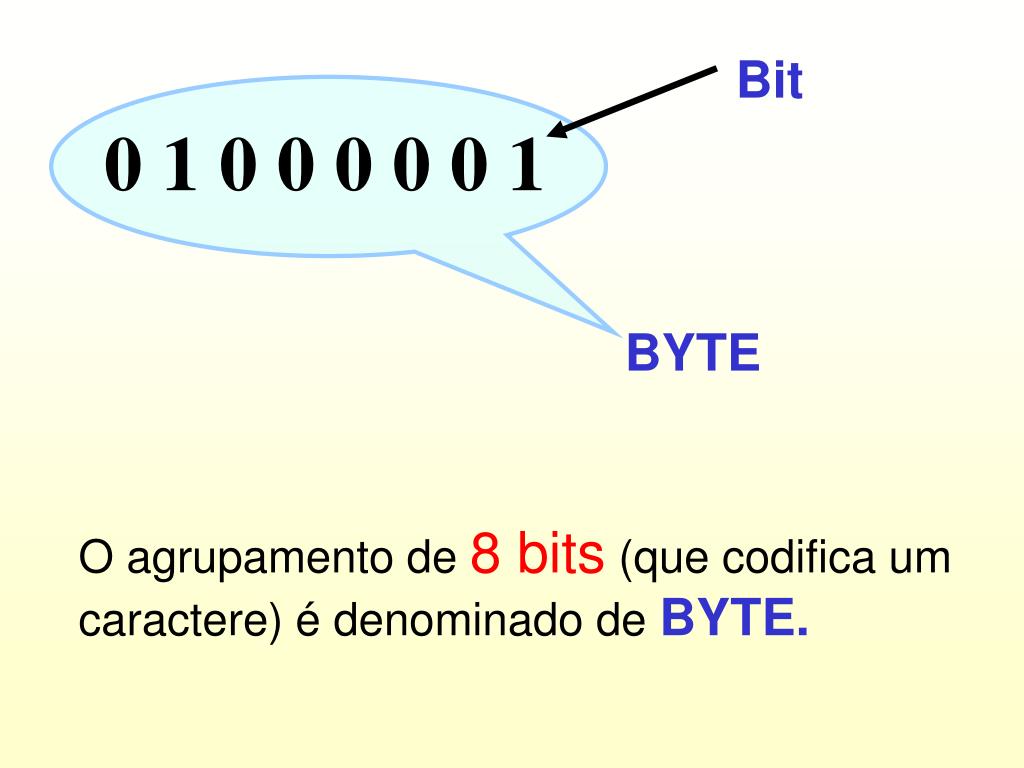

  16. Bit 0 1 0 0 0 0 0 1 BYTE O agrupamento de 8 bits (que codifica um caractere) é denominado de BYTE.

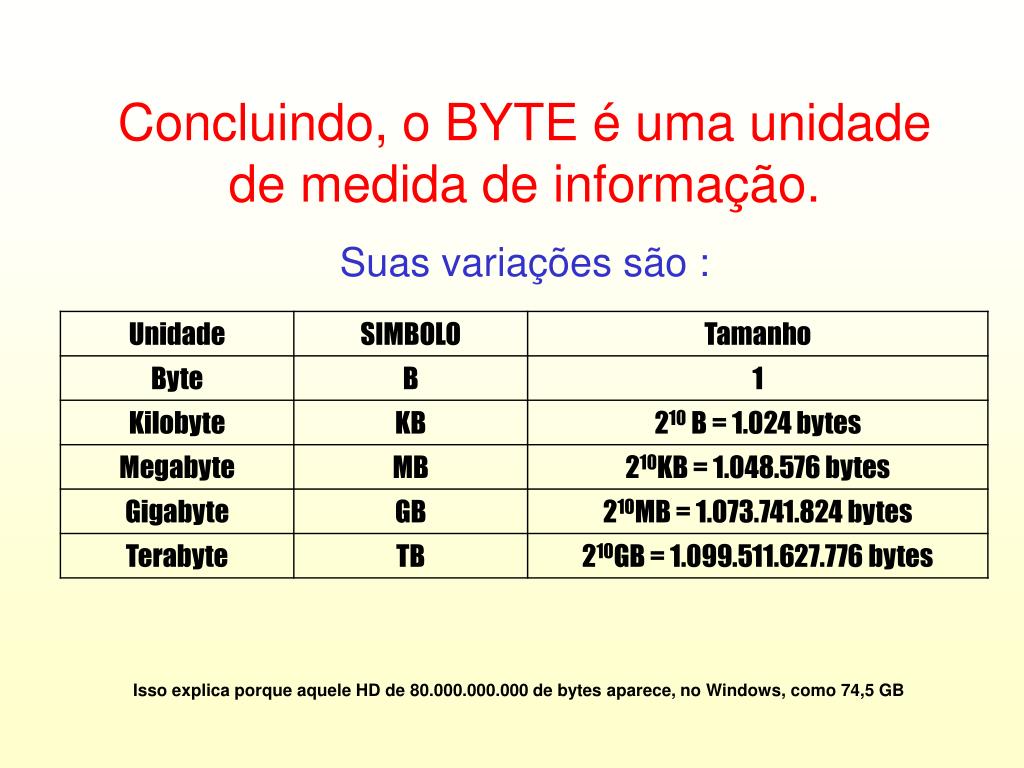

  17. Concluindo, o BYTE é uma unidade de medida de informação. Suas variações são : Isso explica porque aquele HD de 80.000.000.000 de bytes aparece, no Windows, como 74,5 GB

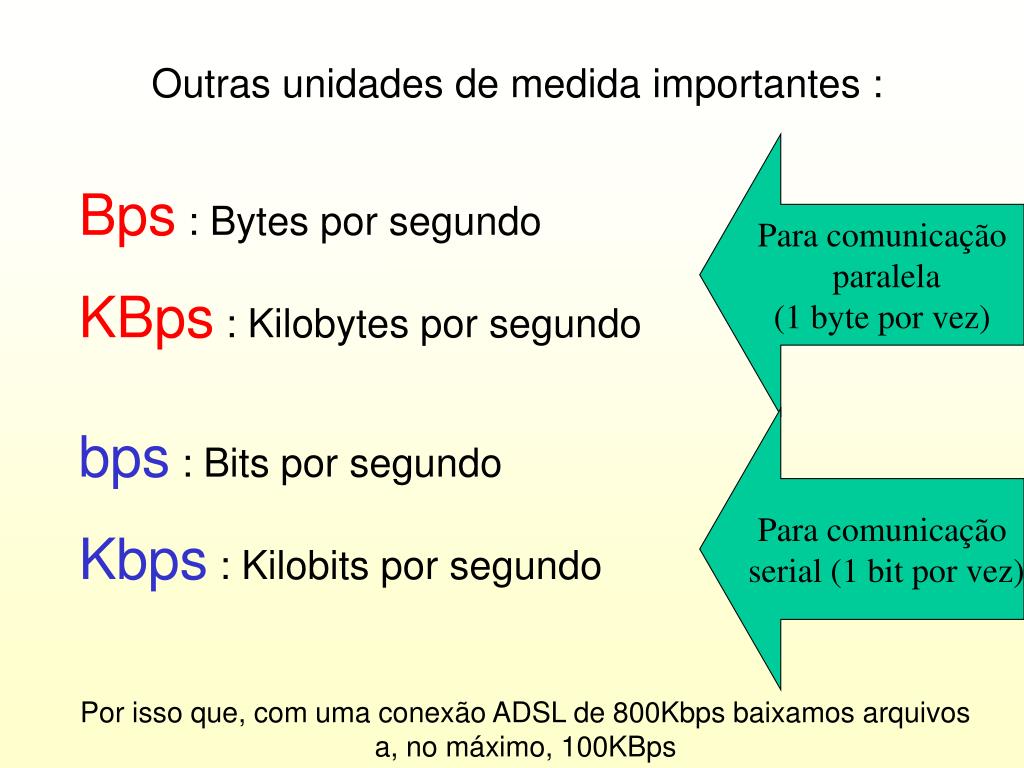

  18. Outras unidades de medida importantes : Para comunicação paralela (1 byte por vez) Bps : Bytes por segundo KBps : Kilobytes por segundo Para comunicação serial (1 bit por vez) bps : Bits por segundo Kbps : Kilobits por segundo Por isso que, com uma conexão ADSL de 800Kbps baixamos arquivos a, no máximo, 100KBps

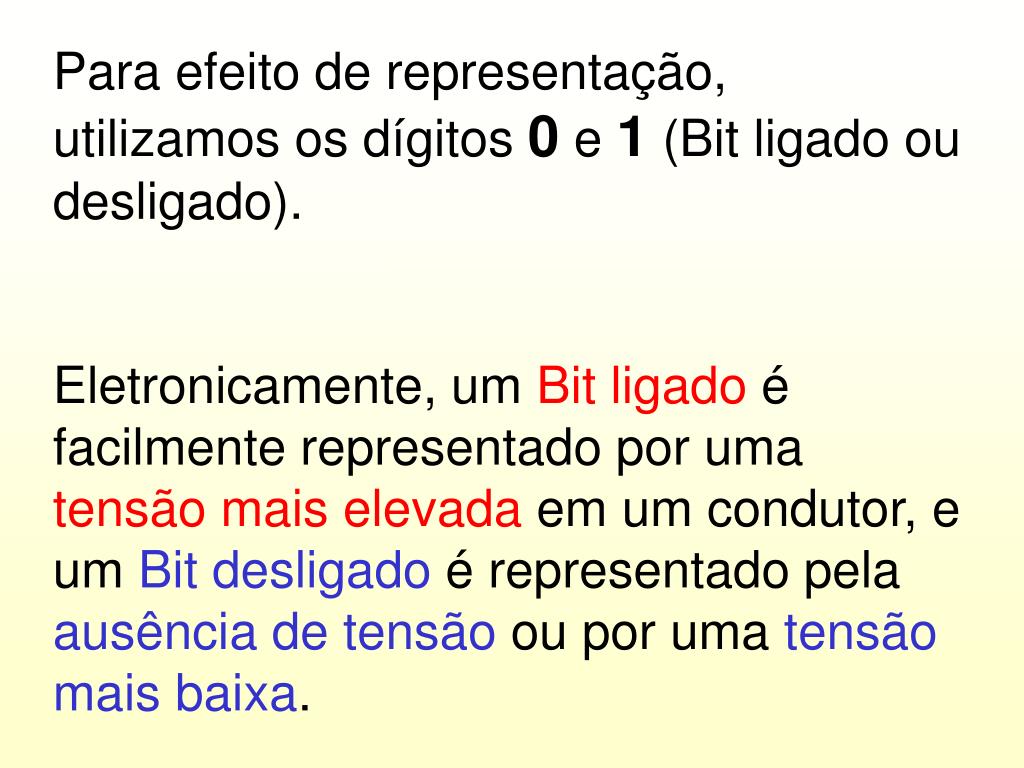

  19. Para efeito de representação, utilizamos os dígitos 0 e 1 (Bit ligado ou desligado). Eletronicamente, um Bit ligado é facilmente representado por uma tensão mais elevada em um condutor, e um Bit desligado é representado pela ausência de tensão ou por uma tensão mais baixa.

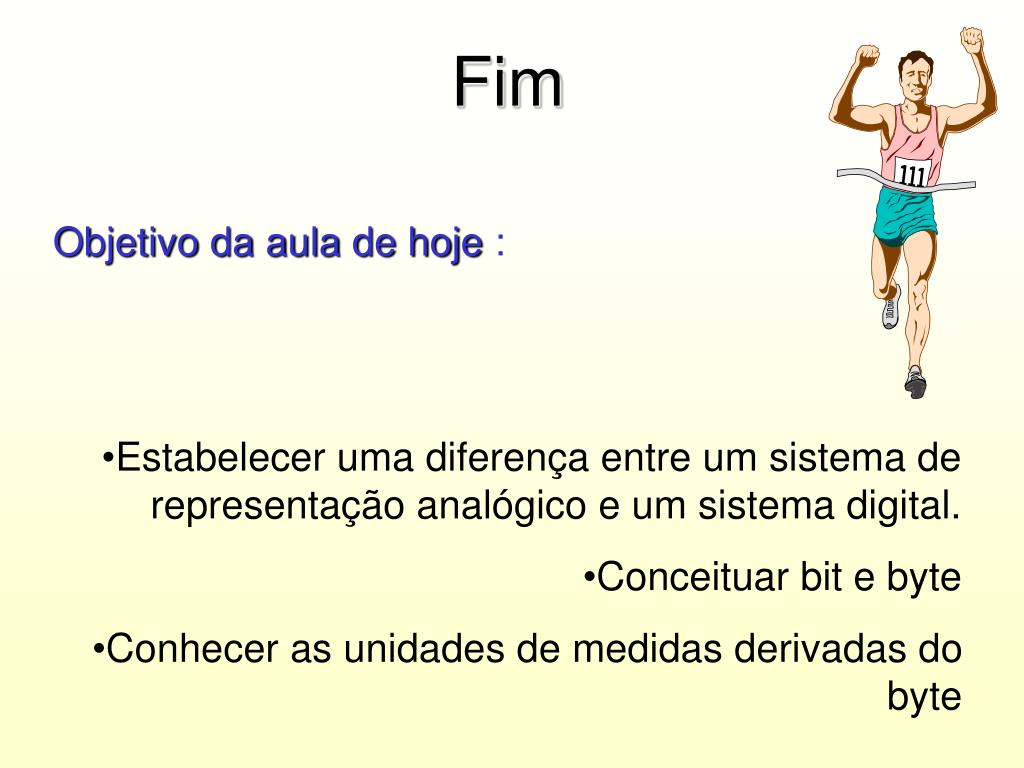

  20. Fim • Objetivo da aula de hoje : • Estabelecer uma diferença entre um sistema de representação analógico e um sistema digital. • Conceituar bit e byte • Conhecer as unidades de medidas derivadas do byte
