  1. Tecnología de Salida: Vectorial • Inicios: Uso de dispositivos Vectoriales (Caligráficos).

  2. Tecnología de Salida: Vectorial • Se basan en la tecnología del Tubo de Rayos Catódicos (TRC o CRT)

  3. Tecnología de Salida: Vectorial

  4. Tecnología de Salida: Vectorial TRC electromagnético

  5. Tecnología de Salida: Vectorial • El haz de electrones se mueve de acuerdo a comandos, de un punto a cualquier otro

  6. Tecnología de Salida: Vectorial

  7. Tecnología de Salida: Vectorial • Impacto del haz sobre el fósforo de la pantalla genera luz (no persistente) • Requiere refrescamiento

  8. Tecnología de Salida: Vectorial

  9. SISTEMA VECTORIAL • Procesador Gráfico tiene la iniciativa • Genera comandos a memoria de despliegue • Controla sincronismo de componentes • Procesador central ocupado en otras actividades

  10. SISTEMA VECTORIAL • Procesador Central lleva iniciativa • Genera instrucciones a la memoria de despliegue • Sincroniza hardware gráfico • Procesador gráfico sólo controla hardware de despliegue (Controlador!!)

  11. Tecnología de Salida: Raster-Scan • Usa TRC • Control de TRC diferente al vectorial • Barrido continuado de electrones a superficie de despliegue (Modelo de TV) • Barrido es “Discreto”: puntos en pantalla en vez de líneas llenas. • De izquierda a derecha, y de arriba hacia abajo.

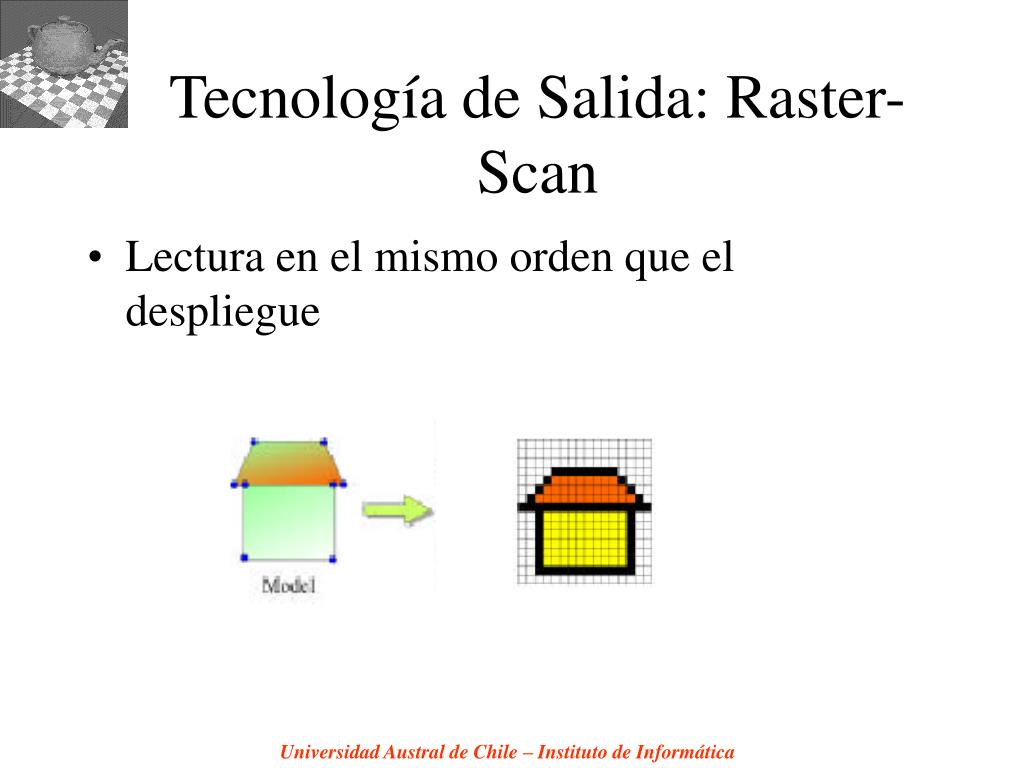

  12. Tecnología de Salida: Raster-Scan • Lectura en el mismo orden que el despliegue

  13. Tecnología de Salida: Raster-Scan • Señales de barrido en el TRC Barrido Vertical Barrido Horizontal

  14. Tecnología de Salida: Raster-Scan • Barrido Entrelazado • Dividido en Campos (impar y par) • Útil cuando el fósforo es de baja persistencia • Económico • Similar al TV.

  15. Tecnología de Salida: Raster-Scan

  16. Tecnología de Salida: Raster-Scan

  17. Tecnología de Salida: Raster-Scan • No hay división de líneas impares y pares • Fósforo de la pantalla con más persistencia • Monitores de mejor calidad

  18. Tecnología de Salida: Raster-Scan • Monitores monocroma y color • Monotor monocroma usa un tipo de fósforo • Monitor color usa 3 distintos fósforos en pantalla • Composición de un pixel en color: tríada o stripe (tiras)

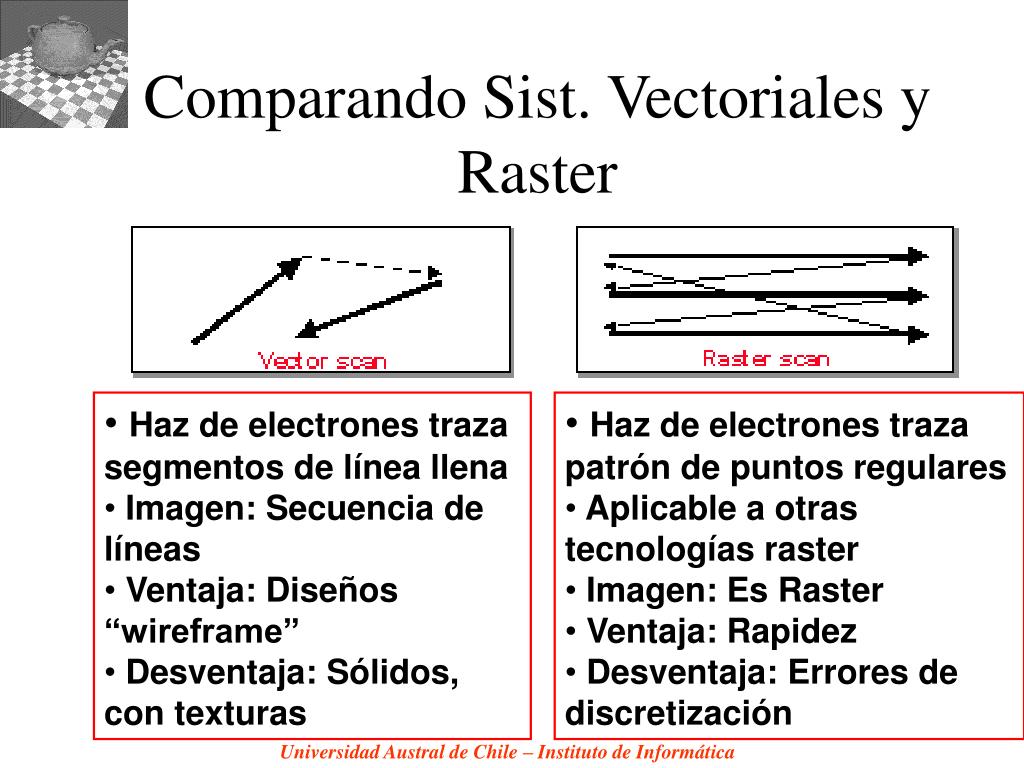

  19. Comparando Sist. Vectoriales y Raster • Haz de electrones traza segmentos de línea llena • Imagen: Secuencia de líneas • Ventaja: Diseños “wireframe” • Desventaja: Sólidos, con texturas • Haz de electrones traza patrón de puntos regulares • Aplicable a otras tecnologías raster • Imagen: Es Raster • Ventaja: Rapidez • Desventaja: Errores de discretización

  20. DISTRIBUCION DEL FOSFORO EN TRC COLOR Tiras de colores Tríadas de puntos

  21. TRC CON CAMARA ESPECTRAL

  22. TRC COLOR CON MASCARA ESPECTRAL

  23. Espectro Electromagnético • El rango de luz visible varía entre: • Rojo = 4,3 x 1014 Hz (~700 nm) • Violeta = 7,5 x 1014 Hz (~400 nm)

  24. SISTEMA GRAFICO RASTER

  25. Graphics Library (GL) Application model Application program Graphics System SISTEMA GRAFICO ESTANDAR

  26. SISTEMA GRAFICO ESTANDAR
