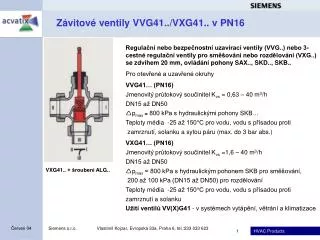

Závitové ventily VVG41../VXG41.. v PN16

1. Závitové ventily VVG41../VXG41.. v PN16 Regulační nebo bezpečnostní uzavírací ventily (VVG..) nebo 3-cestné regulační ventily pro směšování nebo rozdělování (VXG..) se zdvihem 20 mm, ovládání pohony SAX.., SKD.., SKB.. Pro otevřené a uzavřené okruhy VVG41… (PN16) Jmenovitý průtokový součinitel Kvs = 0,63 – 40 m3/h DN15 až DN50 pmax = 800 kPa s hydraulickými pohony SKB… Teploty média -25 až 150°C pro vodu, vodu s přísadou proti zamrznutí, solanku a sytou páru (max. do 3 bar abs.) VXG41… (PN16) Jmenovitý průtokový součinitel Kvs =1,6 – 40 m3/h DN15 až DN50 pmax= 800 kPa s hydraulickým pohonem SKB pro směšování, 200 až 100 kPa (DN15 až DN50) pro rozdělování Teploty média -25 až 150°C pro vodu, vodu s přísadou proti zamrznutí a solanku Užitíventilů VV(X)G41 - v systémech vytápění, větrání a klimatizace VXG41..+ šroubení ALG..

2. Přírubové ventily VVF22/32/42 a VXF22/32/42 Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační 3-cestné ventily pro směšování nebo rozdělování (VXF..) se zdvihem 20 mm (ovládání pouze pohony SAX.., SKD.., SKB..) a 40 mm od DN100 včetně (ovládání pouze pohony SKC…) Pro uzavřené okruhy v zařízeních dálkového vytápění a chlazení (kromě V.F22),v kotelnách, topných zónách, ve větracích a VZT jednotkách VVF22…, VXF212 (PN6) Kvs 2,5 – 160 m3/h, DN25 – DN100 VVF32…, VXF32… (PN10) Kvs 1,6 – 400 m3/h, DN15 – DN150 VVF42…, VXF42… (PN16) Kvs 1,6 – 400 m3/h, DN15 – DN150 Trojcestné ventily VXF.. lze použít pro směšování i rozdělování Teploty média -10 až 130°C pro V.F22 a -10 až 150°C pro všechny ostatní ventily Médium : voda, solanka, voda s přísadami proti zamrznutí Pro teploty média je nutno dodržet diagramy “Provozní tlak – teplota média“ (viz katalogové list y 4401, 4402 a 4403)

3. Přírubové ventily VVF42..K s tlakově kompenzovanou kuželkou v PN16 Regulační nebo bezpečnostní uzavírací ventily VVF42..K se zdvihem 20 mm (ovládání pouze pohony SAX.., SKD.., SKB..) a 40 mm od DN100 včetně (ovládání pouze pohony SKC…) Pro uzavřené okruhy v kotelnách, zařízení dálkového vytápění a chlazení, chladicích věžích, topných zónách, ve větracích a VZT jednotkách VVF42..K (PN16) Kvs = 40, 63, 100 m3/h, DN50, DN65 a DN80 Kvs = 160, 250 a 360 m3/h, DN100, DN125 a DN150 pmax = 400 kPa Teplota média -5 až +150°C (viz kat. list 4403, tabulka na str.11) Pro teploty média je nutno dodržet diagramy “Provozní tlak – teplota média“ (viz katalog. list 4403 na str.8)

4. Přírubové ventily VVF43../VXF43.. v PN16 Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační ventily pro směšování nebo rozdělování (VXF..) se zdvihem 40 mm, ovládání pouze pohony SKC… Pro otevřené a uzavřené okruhy v systémech VVK a CZT VVF43… (PN16) Kvs = 50 – 400 m3/h, DN65 – DN150 pmax= 650 – 100 kPa podle DN Teplota média -20 až +220°C (viz kat. list 4404, tabulka na str.7) Pro páru s opačným směrem proudění VXF43… (PN16) Kvs = 63 – 400 m3/h, DN65 – DN150 pmax=650 - 100 kPa pro směšování, 200 – 70 kPa pro rozdělování v závislosti na DN Teplota -20 až +220°C (viz kat. list 4404, tabulka na str.7). Pro teploty média je nutno dodržet diagramy “Provozní tlak – teplota média“ pro kapaliny a nasycenou a přehřátou páru (viz katalog. list 4404 na str.6!

5. Přírubové ventily VVF43..K s tlakově kompenzovanou kuželkou v PN16 Regulační nebo bezpečnostní uzavírací ventily VVF43..K se zdvihem 40 mm, ovládání pouze pohony SKC… Pro otevřené a uzavřené okruhy v systémech VVK a CZT VVF43..K (PN16) Pro kapaliny: Kvs = 63, 100, 160, 250 a 360 m3/h, DN65 – DN150 pmax = 800 kPa Pro páru s opačným směrem proudění: Kvs = 63, 100, 150, 220 a 315 m3/h, DN65 – DN150 pmax = 800 kPa Teplota média -20 až +220°C (viz kat. list 4404, tabulka na str.7) Pro teploty média je nutno dodržet diagramy “Provozní tlak – teplota média“ pro nasycenou a přehřátou páru (viz katalog. list 4404 na str.7!

6. Přírubové ventily VVF53../VXF53.. v PN25 Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační ventily pro směšování nebo rozdělování (VXF..) se zdvihem 20 mm (ovládání pouze pohony SAX.., SKD.., SKB..) a 40 mm od DN65 včetně (ovládání pouze pouze pohony SKC…) Pro otevřené a uzavřené okruhy v systémech VVK a CZT VVF53… (PN25) Kvs = 0,16 – 400 m3/h, DN15 – DN150 pmax = 1200 – 100 kPa podle DN a použitého pohonu Teplota média -20 až +220°C (viz kat. list 4405, viz tabulka na str.9) Pro páru s opačným směrem proudění VXF53… (PN25) Kvs = 1,6 – 400 m3/h, DN15 – DN150 pmax = 1200 - 100 kPa pro směšování, 200 – 70 kPa pro rozdělování v závislosti na DN a použitého pohonu Teplota -20 až +220°C (viz kat. list 4405, viz tabulka na str.9) Pro teploty média je nutno dodržet diagramy “Provozní tlak – teplota média“ pro kapaliny a nasycenou a přehřátou páru (viz katalog. list 4405 na str. 8,

7. Přírubové ventily VVF53..K s tlakově kompenzovanou kuželkou v PN25 Regulační nebo bezpečnostní uzavírací ventily VVF53..K se zdvihem 20 mm (ovládání pouze pohony SAX.. (pouze pro kapaliny), SKD.., SKB..) a 40 mm od DN65 včetně (ovládání pouze pohony SKC…) Pro otevřené a uzavřené okruhy v systémech VVK a CZT VVF53..K (PN25) Pro kapaliny: Kvs = 40 m3/h, DN50 Kvs = 63, 100, 160, 250 a 360 m3/h, DN65 – DN150 pmax = 1250 kPa Pro páru s opačným směrem proudění: Kvs = 36 m3/h, DN50 Kvs = 63, 100, 150, 220 a 315 m3/h, DN65 – DN150 pmax = 1250 kPa Teplota média -20 až +220°C (viz kat. list 4405, viz tabulka na str.10) Pro teploty média je nutno dodržet diagramy “Provozní tlak – teplota média“ pro kapaliny a nasycenou a přehřátou páru (viz katalog. list 4405 na str. 8,

8. Přírubové ventily VVF61../VXF61.. v PN40 Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační ventily pro směšování nebo rozdělování (VXF..) se zdvihy 20 a 40 mm Pro otevřené i uzavřené okruhy v syst. VVK a CZT VVF61… (PN40) Kvs = 0,19 – 300 m3/h, DN15/1 – DN150 pmax=1600 – 200 kPa podle typu pohonu a DN Teplota média -25 až +220°C se stand. ucpávkou i pro sytou a přehřátou páru (DN15 a 25 max. do 17 bar abs. a DN40..150 max. do 11 bar abs.) VXF61… (PN40) Kvs = 1,9 – 300 m3/h, DN15/10 – DN150 pmax=1600–100 kPa pro směšování, 500–70 kPa pro rozdělování v závislosti na typu pohonu a DN Teplota -25 až +220°C se standardní ucpávkou Speciální provedení pro ventily VVF61…, VXF61… s teplotou 220..300/350°C s tepelným oddělovačem a se speciální ucpávkou pouze pro horký olej Přímý ventil DN40..150 Opačný směr proudění !! Uzavírá s tlakem

9. Elektromotorické pohony SAX31.., 81.., 61.03pro ovládání ventilů se zdvihem 20 mm Vlastnosti • Spolehlivé, robustníprovedení • Jednoduché použití, ruční ovládání • Zdvih 20 mm, doba přeběhu 120 a 30 sec • Ovládací síla 800 N • Napájecí napětí AC 230 V, AC / DC 24 V • Volba normalizovaných řídících signálů – 3-bodový, • DC 0...10 V nebo DC 4…20 mA nebo 0…1000 ohm • Možnost volby průtokové charakteristiky u SAX61.03 • Ochrana proti zablokování (detekce cizích těles) • Pohon SAX61.03 s kalibrací zdvihu zkratováním zdířky • Příslušenství – potenciometry, funkční modul (pro • SAX61.03), pomocný kontakt, vyhřívání vřetene • Přímá montáž na přírubové (VVF.. a VXF..) a závitové • ventily (VVG41.. a VXG41..) od DN15 do DN80 • Dovolená teplota média v připojeném ventilu je • od -25 až +130 °C
