Maîtrise Statistiques des Procédés MSP & Cartes de contrôle

Maîtrise Statistiques des Procédés MSP & Cartes de contrôle. 1. Qu’est-ce que la MSP ? Types de variabilité Causes communes et causes spéciales Causes de variabilité : les cinq M Les limites naturelles d’un procédé La Capabilité Pilotage de la production par carte de contrôle

page
Download Presentation

Maîtrise Statistiques des Procédés MSP & Cartes de contrôle

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

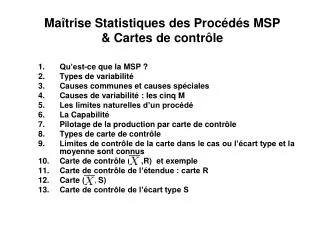

  1. Maîtrise Statistiques des Procédés MSP & Cartes de contrôle 1. Qu’est-ce que la MSP ? Types de variabilité Causes communes et causes spéciales Causes de variabilité : les cinq M Les limites naturelles d’un procédé La Capabilité Pilotage de la production par carte de contrôle Types de carte de contrôle Limites de contrôle de la carte dans le cas ou l’écart type et la moyenne sont connus 10. Carte de contrôle ( ,R) et exemple 11. Carte de contrôle de l’étendue : carte R 12. Carte ( , S) 13. Carte de contrôle de l’écart type S

  2. 1. Qu’est-ce que la MSP ? Avec l’ouverture des marchés internationaux, la concurrence entre les industriels se sont considérablement accrues. De nombreuses études, menées dans le but de trouver les facteurs décisifs pour le gain de parts de marché, ont montré que l’atout gagnant de cette lutte est la qualité. La Maîtrise Statistique des Procédés (MSP) est l’outil qui permet de maximiser la qualité d’un produit. Le but de toute chaîne de production est d’obtenir des pièces conformes au cahier des charges, c’est-à-dire comprise entre les limites des tolérances préétablies.

  3. 1. Qu’est-ce que la MSP ? La MSP s’intéresse à la façon dont ces articles se répartissent dans l’intervalle de tolérance afin d’optimiser leur production en enregistrant tout écart avant de produire des pièces non-conformes (hors intervalle de tolérance). La MSP est une méthode préventive qui vise à amener le processus au niveau de qualité requis et à le maintenir grâce à un système de surveillance. L’outil statistique MSP : • Donne aux opérateurs la possibilité de piloter précisément leurs machines. • Formalise la notion de capabilité. • Trie les situations ordinaires, qui ne nécessitent aucune action, et les situations anormales pour lesquelles l’opérateur doit intervenir. Le MSP regroupe deux concepts de base : • Le suivi et le pilotage par « carte de contrôle » inventée par Shewart • La mesure de capabilité.

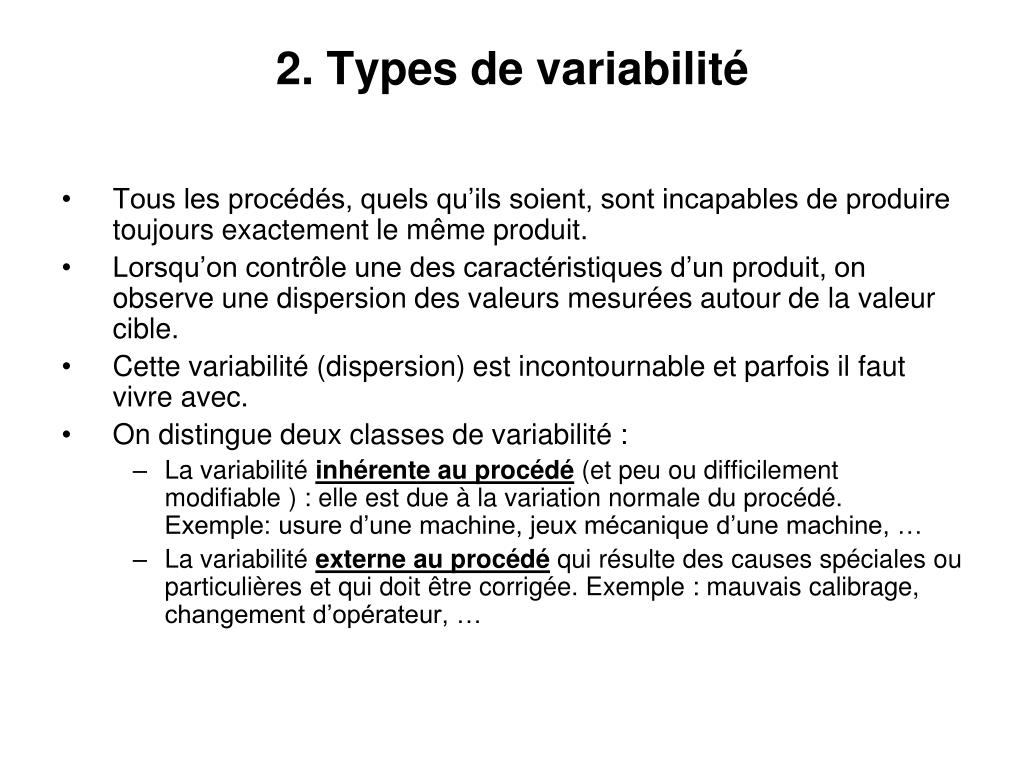

  4. 2. Types de variabilité • Tous les procédés, quels qu’ils soient, sont incapables de produire toujours exactement le même produit. • Lorsqu’on contrôle une des caractéristiques d’un produit, on observe une dispersion des valeurs mesurées autour de la valeur cible. • Cette variabilité (dispersion) est incontournable et parfois il faut vivre avec. • On distingue deux classes de variabilité : • La variabilité inhérente au procédé (et peu ou difficilement modifiable ) : elle est due à la variation normale du procédé. Exemple: usure d’une machine, jeux mécanique d’une machine, … • La variabilité externe au procédé qui résulte des causes spéciales ou particulières et qui doit être corrigée. Exemple : mauvais calibrage, changement d’opérateur, …

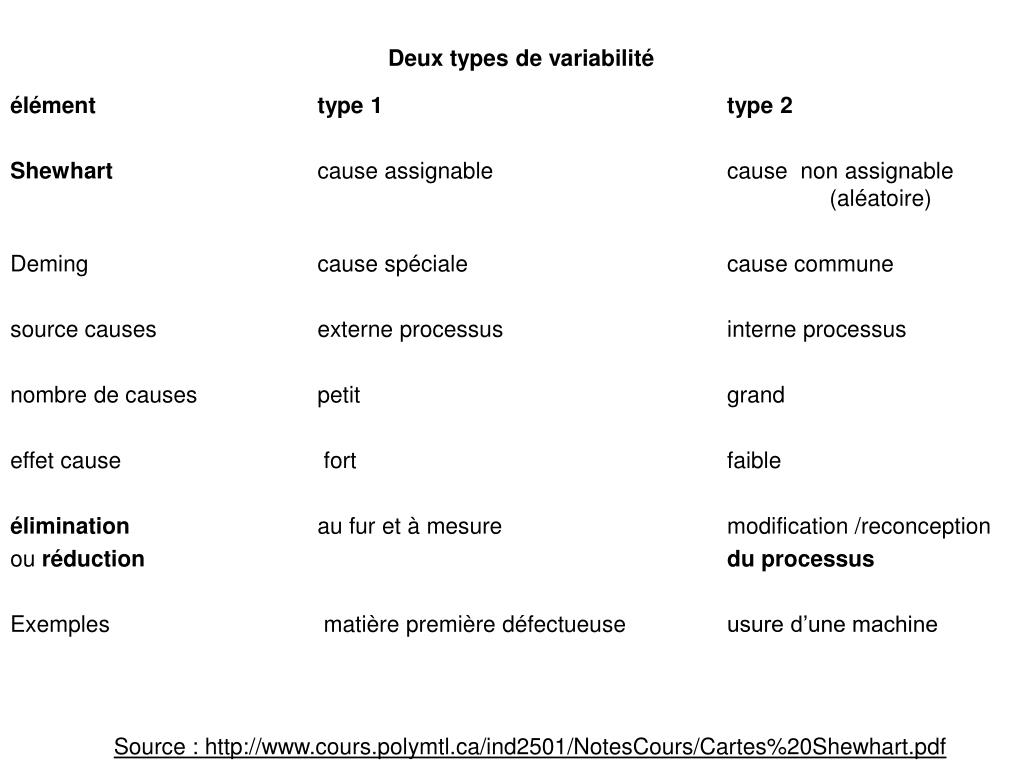

  5. Deux types de variabilité élément type 1 type 2 Shewhart cause assignable cause non assignable (aléatoire) Deming cause spéciale cause commune source causes externe processus interne processus nombre de causes petit grand effet cause fort faible élimination au fur et à mesure modification /reconception ou réduction du processus Exemples matière première défectueuse usure d’une machine Source : http://www.cours.polymtl.ca/ind2501/NotesCours/Cartes%20Shewhart.pdf

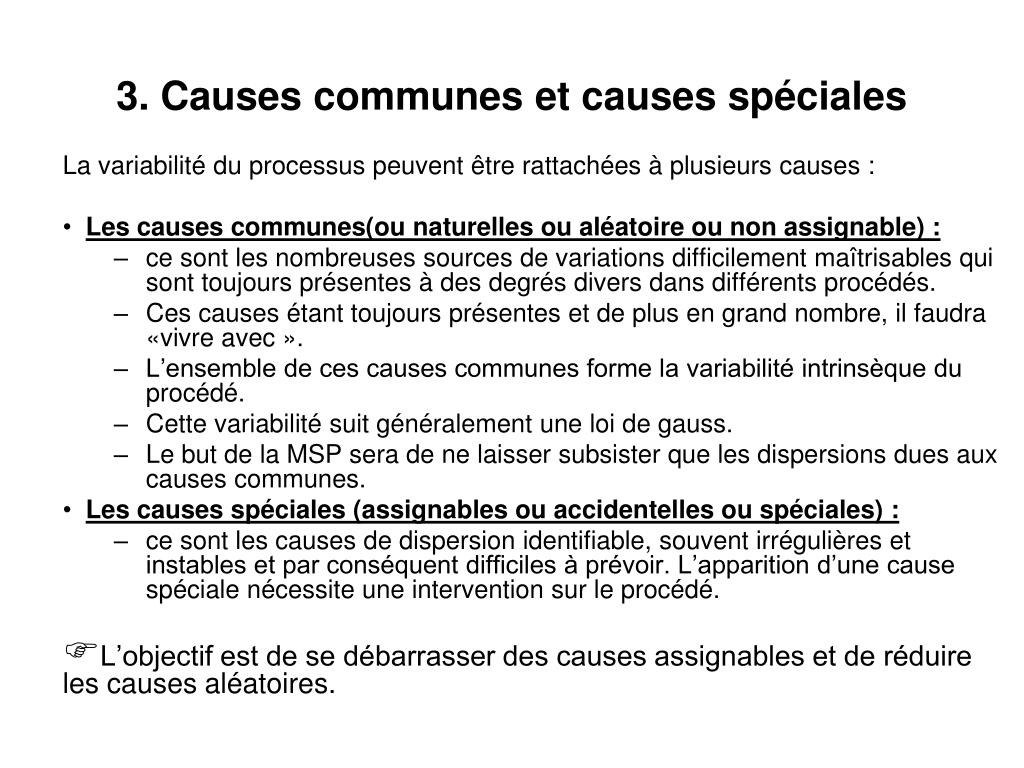

  6. 3. Causes communes et causes spéciales La variabilité du processus peuvent être rattachées à plusieurs causes : • Les causes communes(ou naturelles ou aléatoire ou non assignable) : • ce sont les nombreuses sources de variations difficilement maîtrisables qui sont toujours présentes à des degrés divers dans différents procédés. • Ces causes étant toujours présentes et de plus en grand nombre, il faudra «vivre avec ». • L’ensemble de ces causes communes forme la variabilité intrinsèque du procédé. • Cette variabilité suit généralement une loi de gauss. • Le but de la MSP sera de ne laisser subsister que les dispersions dues aux causes communes. • Les causes spéciales (assignables ou accidentelles ou spéciales) : • ce sont les causes de dispersion identifiable, souvent irrégulières et instables et par conséquent difficiles à prévoir. L’apparition d’une cause spéciale nécessite une intervention sur le procédé. • L’objectif est de se débarrasser des causes assignables et de réduire les causes aléatoires.

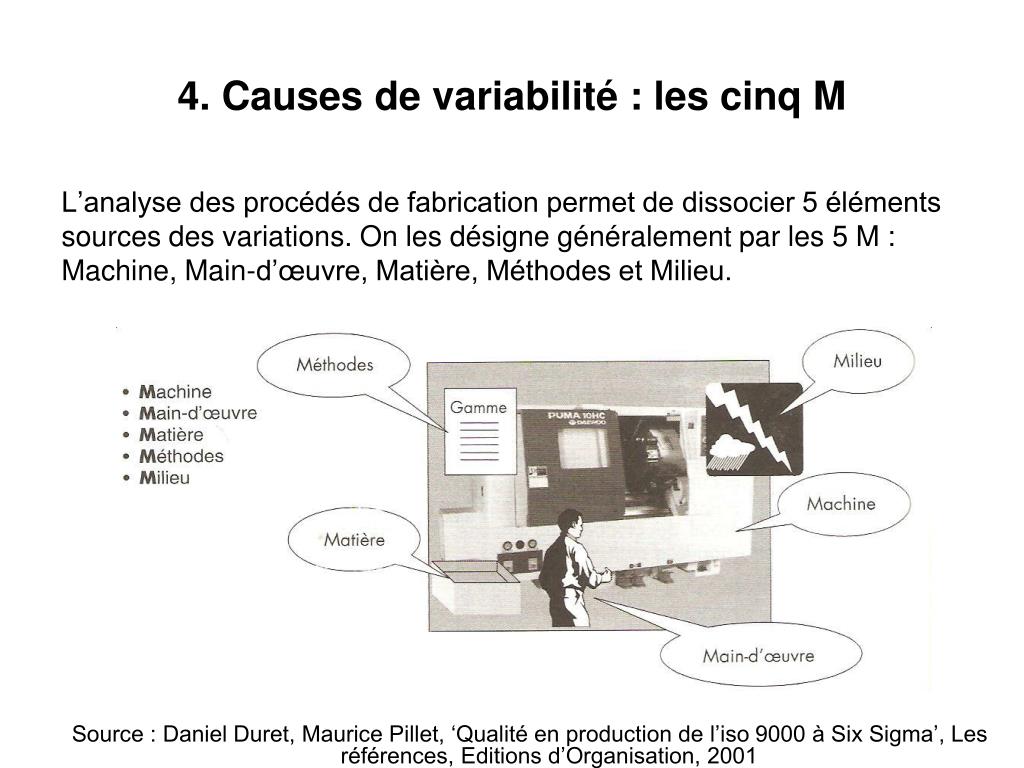

  7. 4. Causes de variabilité : les cinq M L’analyse des procédés de fabrication permet de dissocier 5 éléments sources des variations. On les désigne généralement par les 5 M : Machine, Main-d’œuvre, Matière, Méthodes et Milieu. Source : Daniel Duret, Maurice Pillet, ‘Qualité en production de l’iso 9000 à Six Sigma’, Les références, Editions d’Organisation, 2001

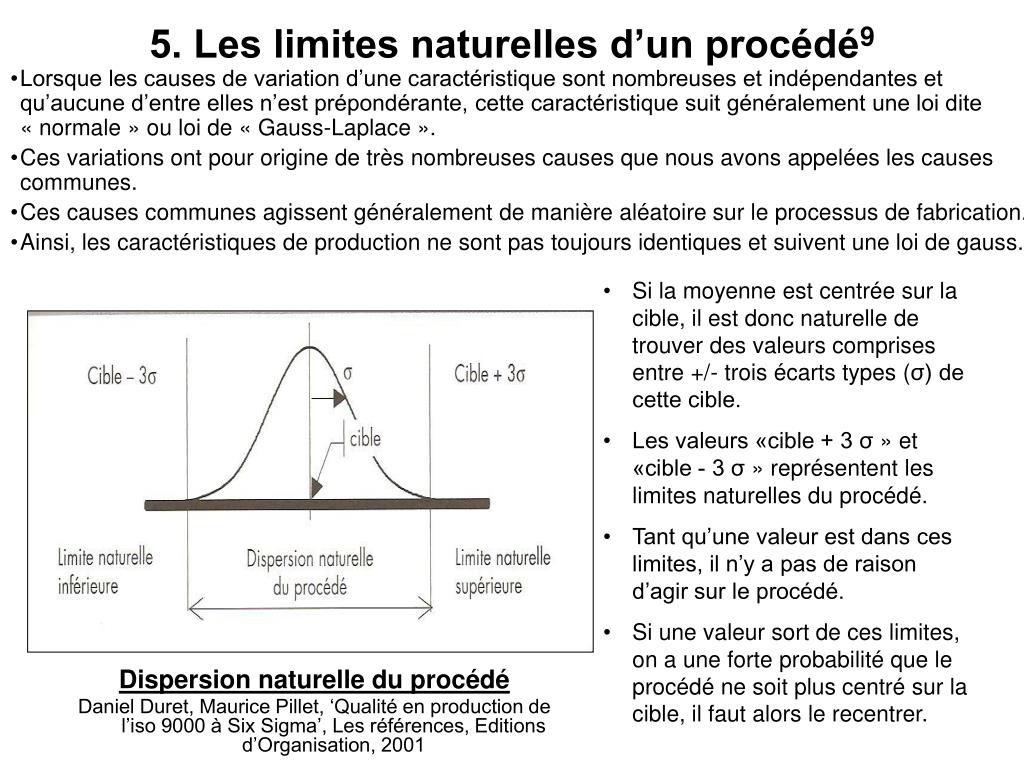

  8. 5. Les limites naturelles d’un procédé9 • Lorsque les causes de variation d’une caractéristique sont nombreuses et indépendantes et qu’aucune d’entre elles n’est prépondérante, cette caractéristique suit généralement une loi dite « normale » ou loi de « Gauss-Laplace ». • Ces variations ont pour origine de très nombreuses causes que nous avons appelées les causes communes. • Ces causes communes agissent généralement de manière aléatoire sur le processus de fabrication. • Ainsi, les caractéristiques de production ne sont pas toujours identiques et suivent une loi de gauss. • Si la moyenne est centrée sur la cible, il est donc naturelle de trouver des valeurs comprises entre +/- trois écarts types (σ) de cette cible. • Les valeurs «cible + 3 σ » et «cible - 3 σ » représentent les limites naturelles du procédé. • Tant qu’une valeur est dans ces limites, il n’y a pas de raison d’agir sur le procédé. • Si une valeur sort de ces limites, on a une forte probabilité que le procédé ne soit plus centré sur la cible, il faut alors le recentrer. Dispersion naturelle du procédé Daniel Duret, Maurice Pillet, ‘Qualité en production de l’iso 9000 à Six Sigma’, Les références, Editions d’Organisation, 2001

  9. 6. La capabilité 6.1. Qu’est ce que la capabilité ? 6.2. Exemple de procédé capable et de procédé incapable 6.3. Indices de capabilité machine Cm et Cmk 6.4. Valeur cible pour Cm et Cmk 6.5. Exemples Exemple 1 de calcul de Cm et Cmk Exemple 2 de calcul de Cm et Cmk 6.6. Indice de capabilité procédé Cp et Cpk 6.7. Valeur cible de Cp et Cpk

  10. 6.1. Qu’est ce que la capabilité ? • La capabilité est la mesure établissant le rapport entre la performance réelle d’une machine ou d’un procédé et la performance exigée. • Elle permet de mesurer la capabilité à réaliser des pièces comprises dans un intervalle de tolérance IT fixé par le cahier des charges. • On se place dans le cas où une certaine caractéristique mesurable des produits est soumise à deux tolérances, Ti et Ts (respectivement tolérance inférieure et tolérance supérieure). • Un procédé capable assure une « sécurité. C’est-à-dire que la qualité de la production est meilleure que les tolérances. Sa dispersion 6 σ doit donc être inférieure à l’intervalle de tolérance (Ts – Ti). • Si la dispersion de la production est juste limitée aux tolérances, à la moindre dérive on risque de produire non-conforme.

  11. 6.2. Exemple de procédé capable et de procédé incapable • Pour vérifier cette capabilité On peut calculer un indice de capabilité, il en existe plusieurs : • Les indices de capabilité machine (Cm et Cmk). • Les indices de capabilité procédé Cp et Cpk • L’indice de capabilité Cpm ou «indice de capabilité Taguchy ». Source : Florence Gillet-Goinard, Laurent Maimi, ‘Toute la fonction production’, L’usine Nouvelle, Dunod, 2007

  12. 6.3. Indice de capabilité machine Cm et Cmk

  13. 6.3. Indice de capabilité machine Cm et Cmk • Source : Florence Gillet-Goinard, Laurent Maimi, ‘Toute la fonction production’, L’usine Nouvelle, Dunod, 2007

  14. 6.4. Valeur cible pour Cm et Cmk • Source : Florence Gillet-Goinard, Laurent Maimi, ‘Toute la fonction production’, L’usine Nouvelle, Dunod, 2007

  15. 6.5. Exemple1 : calcul de Cm • Le poids à réaliser est de 150g ± 8 g • L’écart type estimé est de 2 g • La moyenne est de 150 g Calculer Cm. Calcul de Ts et Ti : Ts = 150 + 8 = 158 g Ti = 150 – 8 = 142 g Calcul de Cm : Cm = (Ts – Ti) / 6 σ Cm = (Ts – Ti) / 6 σ = (158-142) / (6 x 2) = 16/ 12 = 1.33 Comme la distribution est centrée, on peut juger la capabilité de la machine à partir du calcul de Cm (car dans ce cas Cm = Cmk) 1.33 <1.67 la machine n’est donc pas capable.

  16. 6.5. Exemple 2 de calcul de Cm et Cmk • Le poids à réaliser est de 150g ± 10 g • L’écart type estimé est de 2 g • La moyenne estimée est de 145 g Calculer Cm et Cmk. Calcul de Ts et Ti : Ts = 150 + 10 = 160 g Ti = 150 – 10 = 140 g Cm = (Ts – Ti) / 6 σ = (160-140) / (6 x 2) = 20/ 12 = 1.67 Comme la distribution est décentrée il faut calculer CmK pour juger de la capabilité de la machine. - Ti Ts - • Cmk = min [ ________ , _________ ] 3 xσ 3 xσ = min [(145-140)/3 x 2 ; (160-145)/3 x 2] = min [0.83 ; 2.5] = 0.83 Donc la machine n’est pas capable

  17. 6.6. Indice de capabilité procédé Cp et Cpk • La capabilité procédé prend en compte la variabilité liée à la machine mais aussi aux matières premières, aux méthodes, aux conditions de travail…(5 M). • Chaque composante du procédé ajoute sa dispersion à celle de la machine et la dispersion du procédé représentée par σp sera sans doute supérieure à celle de la machine, représentée par σm. • σp est calculé à partir d’un échantillonnage important, par exemple > 100, prélevé dans le temps, pour être sûr que l’influence des paramètres matières, main d’œuvre, milieu, méthode est bien prise en compte.

  18. Calcul de Cp et Cpk

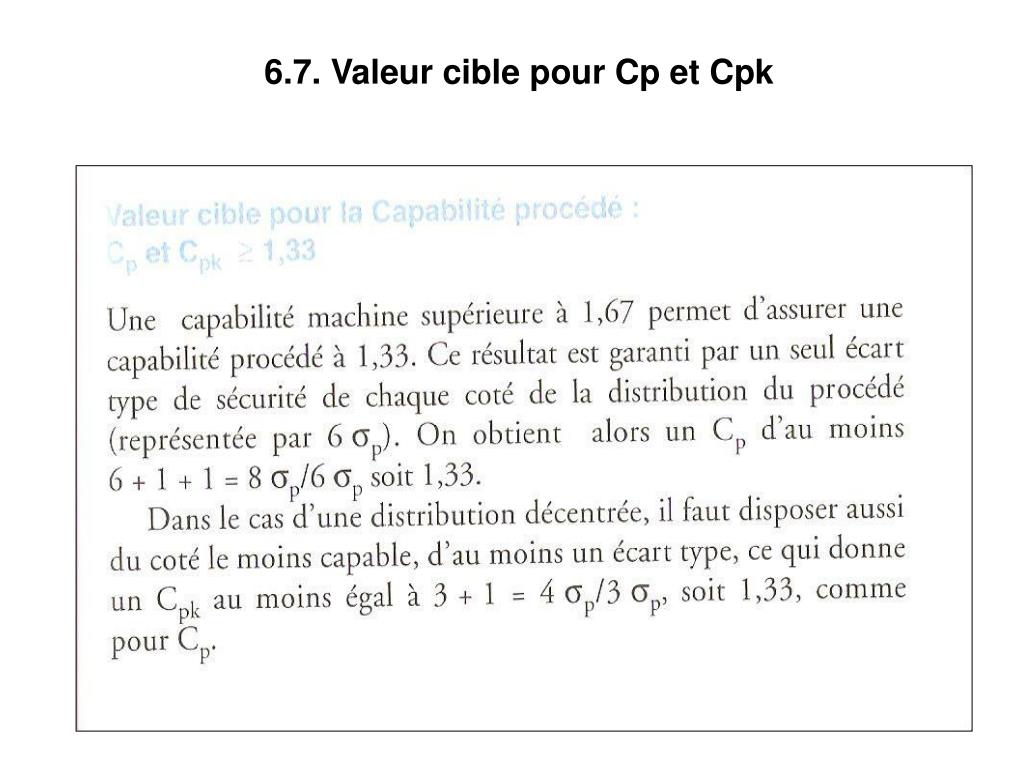

  19. 6.7. Valeur cible pour Cp et Cpk

  20. 7. Pilotage de la production par carte de contrôle • Une fois la capabilité établie, il convient de surveiller la production au moyen de carte de contrôle. • Il y a des cartes de contrôle qui surveille la moyenne (décentrage) et celle qui surveille l’écart type ou l’étendue (la dispersion). • L’opérateur prélevera un échantillon de n pièces, mesurera pour chaque pièce la caractéristique surveillée, et calculera la moyenne de son échantillon ainsi que l’écart type ou l’étendue. Les valeurs obtenues sont comparées aux limites de contrôle définies. • La carte de contrôle se présente comme un graphique dont les points représentent le suivi dans le temps d'une caractéristique du processus dont la valeur centrale (souvent la moyenne) est représentée par une ligne horizontale ainsi que la limite de contrôle inférieure(LCI), et la limite de contrôle supérieure (LCS). • Ces deux valeurs sont les limites à l'intérieur desquelles le processus est sous contrôle. • La carte de contrôle constitue un tableau de bord de la qualité de production permettant de déclencher des alarmes et de maîtriser le risque de fabriquer des pièces hors tolérances ». • Les valeurs de la caractéristique contrôlée doivent se trouver à l'intérieur de ces limites, sinon ces valeurs sont 'hors contrôle' et doivent être examinées.

  21. 8. Les types de cartes de contrôle Il existe deux grandes catégories de cartes de contrôle selon que le caractère contrôlé est : • qualitatif : carte de contrôle par attributs • ou quantitatif: cartes de contrôle par mesures. Cartes pour variables qualitatives A la suite d’un contrôle, les produits sont classés en « bon » ou « défectueux. Ainsi, on peut mesurer des variables qualitatives : exemple : % de défectueux. Cartes pour variables quantitatives Les variables quantitatives sont des mesures continues (poids, longueur, épaisseur, température, diamètre...). On se sert des cartes de contrôle par mesures de la moyenne, de la médiane, de l'étendue ou de l'écart type.

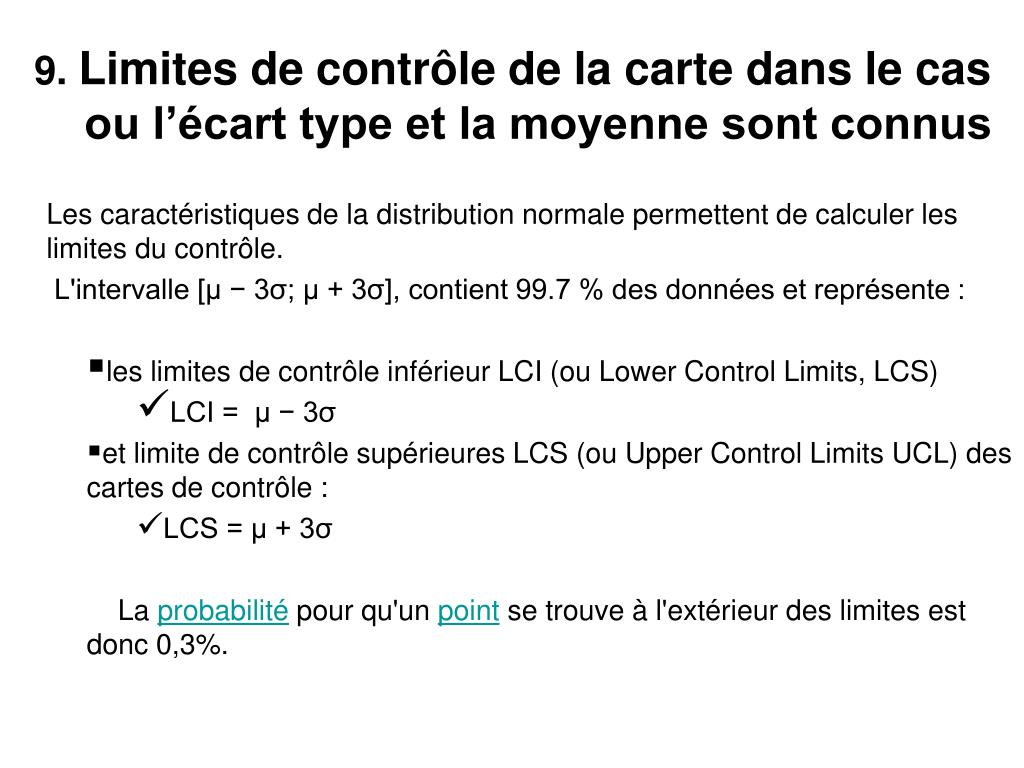

  22. 9. Limites de contrôle de la carte dans le cas ou l’écart type et la moyenne sont connus • Les caractéristiques de la distribution normale permettent de calculer les limites du contrôle. • L'intervalle [μ − 3σ; μ + 3σ], contient 99.7 % des données et représente : • les limites de contrôle inférieur LCI (ou Lower Control Limits, LCS) • LCI = μ − 3σ • et limite de contrôle supérieures LCS (ou Upper Control Limits UCL) des cartes de contrôle : • LCS = μ + 3σ La probabilité pour qu'un point se trouve à l'extérieur des limites est donc 0,3%.

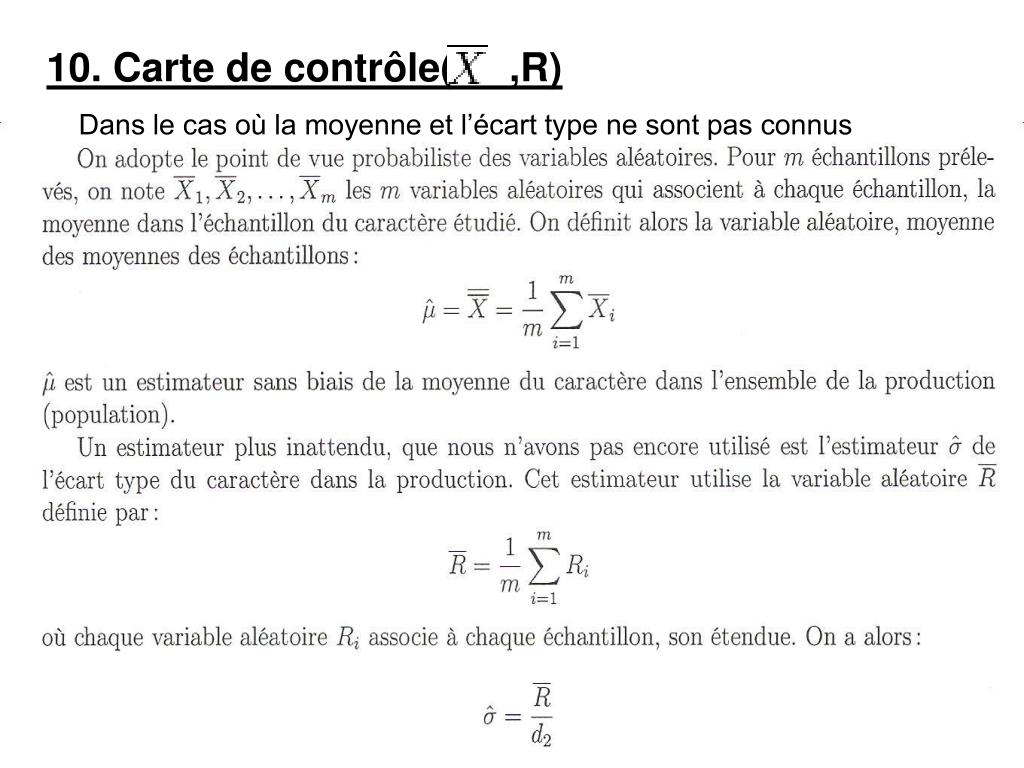

  23. Dans le cas où la moyenne et l’écart type ne sont pas connus 10. Carte de contrôle( ,R)

  24. Exemple de carte de contrôle( ,R) Dans une laiterie, un nouveau processus de production de plaquettes de 250 g de beurre est mis en service. On a prélevé vingt échantillons de quatre plaquettes chacun et on a pesé chaque plaquette avec une balance de précision. Le traitement statistique des mesures est effectué à l’aide d’un tableur.

  25. Tableau des coefficients pour le calcul des cartes Source :Daniel Duret, Maurice Pillet, ‘Qualité en production de l’iso 9000 à Six Sigma’, Les références, Editions d’Organisation, 2001

  26. Nombre d’échantillons m = 20 Taille de chaque échantillons n = 4 donc A2 = 0.73 d’après la carte de Shewhart LC = ligne centrale = = 250.15 = 5.75 LSC = 250.15 + 0.73 * 5.75 = 254.34 L IC = 250.15 – 0.73 *5.75 = 245.96

  27. 11. Carte de contrôle de l’étendue : carte R On trace sur la carte de contrôle la ligne centrale et les lignes de contrôle. On porte sur la carte, pour i = 1,….,m, les points Mi de coordonnées (i, ri) où ri désigne l’étendue du caractère étudié dans l’échantillon numéro i.

  28. Exemple de carte de contrôle de l’étenduereprenons les données de l’exemple précédent = 5.75 Nombre des échantillons = 20 Taille de chaque échantillons n = 4 donc d’après le tableau des coefficients pour le calcul des cartes : D3 = - D4 = 2.28 LSC = 2.28* 5.75 = 13.1215 N.B. il n’y a pas de limite inférieur pour des échantillon de taille n=4

  29. 12. Carte de contrôle de ( ,S) • L'Ecart-type d'une distribution est souvent noté (et la variance d'une distribution ²). • L'écart-type d'un échantillon est souvent noté s.

  30. n Avec S i =racine carrée [Σ( x i j - i)2 /( n-1) ] j =1

  31. 13. Carte de contrôle de l’écart type S

  32. Bibliographie et Webographie • Anne Gratacap . Pierre Médan, ‘Management de la production : concepts . Méthodes . Cas, 2ème édition, Dunod • Encyclopédie Wikipédia : http://fr.wikipedia.org/wiki/Histogramme • Encyclopédie Wikipédia http://fr.wikipedia.org/wiki/Carte_de_contr%C3%B4le • Les cartes de contrôle aux mesures de Shewhart : http://cuestamath.perso.cegetel.net/cartes_controle_mesures.pdf • http://www.qualiteonline.com/glossaire-M-380-def.html • Florence Gillet-Goinard, Laurent Maimi, ‘Toute la fonction production’, L’usine Nouvelle, Dunod, 2007 • http://fr.wikipedia.org/wiki/Ma%C3%AEtrise_statistique_des_proc%C3%A9d%C3%A9s • Michel Nakhla, ‘l’essentiel du management industriel’, L’Usine Nouvelle, Dunod 2006 • Daniel Duret, Maurice Pillet, ‘Qualité en production de l’iso 9000 à Six Sigma’, Les références, Editions d’Organisation, 2001
