  1. Pipelining: basisprincipes

  2. pipelining: overzicht • wat is pipelining • voorbeeld: DLX • pipeline hazards • structurele hazards • data hazards • control hazards • moeilijkheden bij het implementeren van pipelines • uitbreiding van een pipeline voor multicyclus-operaties • instructie set en pipelining • de MIPS R4000 pipeline • fouten en valstrikken

  3. wat is pipelining: wasserette voorbeeld • Ann, Brian, Cathy, Dave hebben elk één wasmand vuile was die moet gewassen, gedroogd, opgevouwen en weggeborgen worden • Het wassen duurt 30 minuten • Het drogen duurt 30 minuten • Het vouwen duurt 30 minuten • Het wegbergen duurt 30 minuten A B C D

  4. wat is pipelining: wasserette voorbeeld 2 AM 12 6 PM 1 8 7 11 10 9 sequentieel werken duurt 8 uur voor 4 wasmanden 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 T a s k O r d e r Tijd A B C D

  5. wat is pipelining: wasserette voorbeeld met een pipeline duurt het maar 3.5 uur voor 4 wasmanden ! 2 AM 12 6 PM 1 8 7 11 10 9 Tijd 30 30 30 30 30 30 30 T a s k O r d e r A B C Begin met taak zodra het kan D

  6. wat is pipelining • implementatietechniek • meerdere instructies voeren overlappend uit in de tijd • te vergelijken met een assemblagelijn in een autofabriek • terminologie • pipe stage of pipe segment: 1 stap • machine cyclus: • tijd voor 1 stap • wordt bepaald door de traagste pipe stage • meestal gelijk aan klokcyclus • ideaal: • Speedup: ideaal n

  7. wat is pipelining (vervolg) • ideaal is niet haalbaar • pipeline is niet perfect gebalanceerd • overhead • effect van pipelining • of reductie van CPI • of verkorting van klokcyclus • pipeline is vorm van parallellisme • er wordt aan meerdere instructies tegelijk gewerkt • volledig transparant voor programmeur

  8. wat is pipelining (vervolg) • vb: DLX eenvoudige implementatie zonder pipeline in 5 klokcycli 1. instruction fetch (IF) • een instructie wordt uit het geheugen gehaald • de programmateller wordt met 4 verhoogd 2. instruction decode / register fetch (ID) • ophalen van registers kan direct want nummer staat op vaste plaats • inhoud van registers gekopieerd naar 2 interne registers • ook de mogelijke immediate wordt uit de instructie gehaald • decoderen gebeurt in parallel

  9. wat is pipelining (vervolg) • implementatie zonder pipeline in 5 klokcycli (vervolg) 3. execution / effective address cycle (EX)afhankelijk van opcode zijn er 4 categorieën: • geheugentoegang (berekening van effectief adres) • register-register ALU instructie • register-immediate ALU instructie • sprong 4. memory access / branch completion cycle (MEM) • alleen loads, stores en sprongen voeren uit tijdens deze cyclus 5. write-back (WB) • voor register-register ALU instructie, register-immediate ALU instructie en voor een load instructie

  10. voorbeeld: DLX • figuur 3.1: • datapad zonder pipeline • multi-cyclus ontwerp: 1 instructie duurt 5 cycli (behalve sprong en eventueel de ALU-instructies) • gebruikt tussenregisters (NPC, IR, A, B, Imm, ...) voor bijhouden van informatie nodig in de volgende klokcyclus • zou kunnen geoptimiseerd worden • bv zelfde ALU voor verhogen programmateller en operaties • maar uitstekende basis voor pipeline: elke klokcyclus wordt een pipe stage

  11. voorbeeld: DLX • figuur 3.2 en 3.3: schematisch zicht op de pipeline • nooit twee verschillende operaties met hetzelfde datapad • merk op: • verschillend geheugen voor instructies en data: op te lossen door een instructie-cache en een data-cache • register file gebruikt in 2 stages, maar elk maar tijdens de helft • duidelijke problemen bij sprongen; oplossing volgt later

  12. voorbeeld: DLX (vervolg) • figuur 3.4: datapad met pipeline • pipeline registers (pipeline latches) genoemd naar de stages • waarden uit tussenregisters die nodig zijn voor een latere stage moeten “meegaan” met de instructie (vb: register voor resultaat van een operatie) • vaste positie voor encodering van registers maakt dat decoderen en ophalen van registerinhoud samen kan gebeuren • limiterende elementen bij een pipeline • niet-gebalanceerd zijn van de stages • vertraging door de interne registers • minimale klok-tijd (clock-skew) • een individuele instructie zal trager uitvoeren met de pipeline • de doorvoer van instructies zal echter groter zijn

  13. pipeline hazards • definitie: situaties waardoor een instructie-stroom niet gewoon verder kan uitvoeren in de pipeline • structurele hazards (conflicten met hulpmiddelen) • data hazards • control hazards • gevolg: stalls • alle instructies na de gestopte instructie blokkeren mee • geen nieuwe instructies beginnen in de pipeline • door stalls zal de speedup en de performantie verlagen • andere naam voor stall: bubble

  14. 30 30 30 30 30 30 30 bubble D pipeline hazards A hangt af van D; stall (bubble) nodig omdat vouwen vast zit 2 AM 12 6 PM 1 8 7 11 10 9 Tijd T a s k O r d e r A B C E F

  15. structurele hazards • def: wanneer een bepaalde combinatie van instructies in de pipeline niet kan uitvoeren door conflicten over hulpmiddelen • als een bepaalde functionele eenheid niet volledig gepipelined is (vb FP vermenigvuldiging) • als een bepaald hulpmiddel is niet voldoende gerepliceerd • voorbeeld • wanneer geen twee gescheiden geheugens voor instructies en data (zie figuur 3.6, 3.7 en 3.8) • oplossing: gesplitste cache of instructiebuffers • waarom laat men structurele hazards toe ? • kosten laag houden • latency klein houden (geen tussenregisters nodig)

  16. data hazards • komen voor wanneer de volgorde van lees- en schrijftoegangen tot operanden gewijzigd wordt • vb (algemene vorm: OP resultaat, operand1, operand2): ADD R1, R2, R3 SUB R4, R5, R1 AND R6, R1, R7 OR R8, R1, R9 XOR R10, R1, R11figuur 3.9 toont de hazards mooi aan • oplossing: forwarding • resultaat wordt direct naar de plaats gebracht waar die nodig is (bv uitgang ALU direct terug naar ingang ALU voor de volgende instructie, zie figuur 3.10) • tweede voorbeeld: figuur 3.11

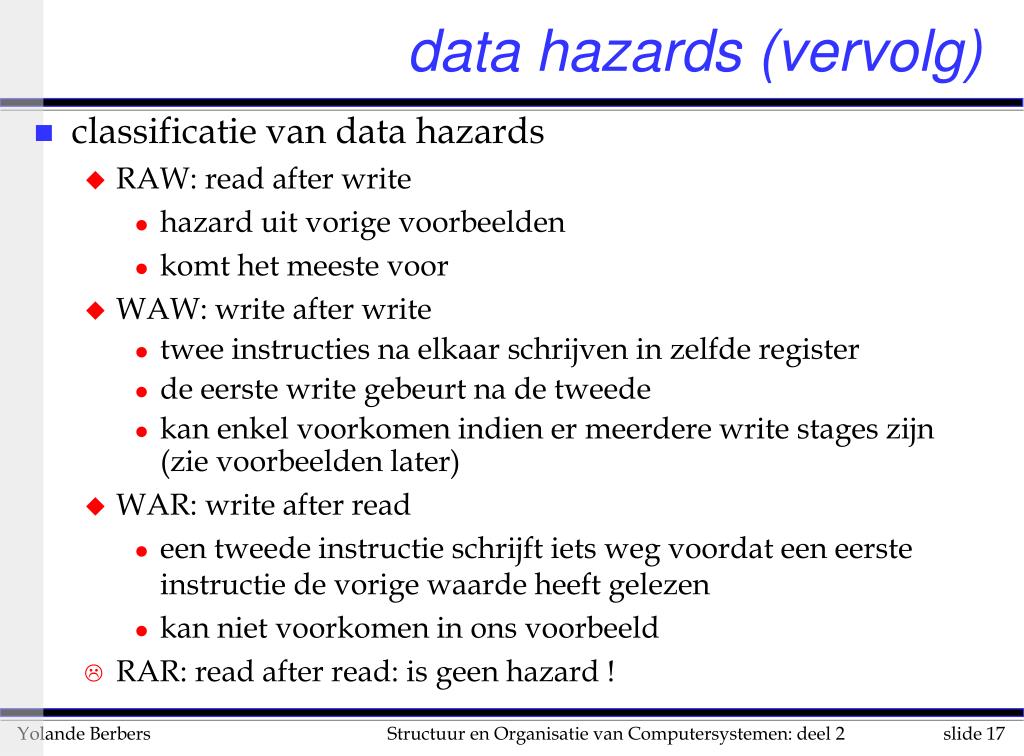

  17. data hazards (vervolg) • classificatie van data hazards • RAW: read after write • hazard uit vorige voorbeelden • komt het meeste voor • WAW: write after write • twee instructies na elkaar schrijven in zelfde register • de eerste write gebeurt na de tweede • kan enkel voorkomen indien er meerdere write stages zijn (zie voorbeelden later) • WAR: write after read • een tweede instructie schrijft iets weg voordat een eerste instructie de vorige waarde heeft gelezen • kan niet voorkomen in ons voorbeeld • RAR: read after read: is geen hazard !

  18. data hazards (vervolg) • forwarding is niet altijd voldoende:LW R1, (0)R2 SUB R4, R1, R5 AND R6, R1, R7 OR R8, R1, R9LW heeft zijn gegeven pas na de 4de cyclus, te laat voor SUB (zie figuur 3.12) • alleen een stall kan hier helpen (zie figuur 3.13 en 3.14)

  19. data hazards (vervolg) • rol van compiler ter voorkoming van data hazards • vb van vertaling van A = B + C LW R1, B LW R2, C ADD R3, R1, R2 SW A, R3 • dit geeft een stall (zie figuur 3.15) • compiler kan proberen code goed te schedulen (machine-afhankelijke optimisatie die rekening houdt met de pipeline) • spelend met de volgorde van de instructies • waarbij natuurlijk de correctheid bewaard moet blijven • schedulen = volgorde (van instructies) kiezen

  20. data hazards (vervolg) • rol van compiler ter voorkoming van data hazards (vervolg) • vb van vertaling van a = b + c; d = e - f; LW Rb, b LW Rc, c LW Re, e (herschikking) ADD Ra, Rb, Rc LW Rf, f (herschikking) SW a, Ra SUB Rd, Re, Rf SW d, Rd • herschikking kost meestal meer registers

  21. control hazards • probleem: als instructie i een ‘genomen sprong’ is • PC wordt normaal pas veranderd aan einde van MEM (fig. 3.4) • behandeling van sprongen • stall de pipeline zodra een sprong gedetecteerd wordt (fig. 3.21) • 3 klokcycli verloren • tot 30% sprongen -> helft van de ideale versnelling • oplossing bestaat uit 2 delen • sneller ontdekken of de sprong genomen wordt • de nieuwe PC sneller berekenen • vb: figuur 3.22, te vergelijken met figuur 3.4 • werkt voor instructies die op 0 testen • maakt gebruik van extra opteller • slechts 1 klokcyclus gaat verloren

  22. control hazards (vervolg) • behandeling van sprongen (vervolg) • oude machines met complexe instructies hebben vaak een sprong-vertraging van 4 klokcycli of meer • hoe dieper de pipeline, hoe zwaarder de sprong-vertraging doorweegt • sprong-gedrag in programma’s • meer voorwaartse sprongen dan achterwaartse (3 op 1): fig. 3.24 • meeste lussen gebruiken achterwaartse sprongen • 60% van voorwaartse sprongen worden genomen • 85% van achterwaartse sprongen worden genomen

  23. control hazards (vervolg) • verkleinen van gemiddelde vertraging: sprongvoorspelling • statisch: zie volgende slides • dynamisch: zie volgend hoofdstuk

  24. statisch voorspellen van sprongen • vier methoden voor het omgaan met sprongen • bevries de pipeline tot nieuwe PC is gekend (zie eerder) • eenvoudig, maar niet efficiënt; wordt niet gedaan • voorspel altijd dat de sprong niet genomen wordt • men moet terug kunnen indien de voorspelling fout was • vb voor DLX: fig. 3.26 • omgekeerd: voorspel de sprong als wel genomen • men moet terug kunnen indien de voorspelling fout was • is interessanter: meer dan 50% van de sprongen worden genomen • geen voordeel in de DLX pipeline • wel voordeel indien sprongtest ingewikkelder dan berekening van nieuwe PC

  25. statisch voorspellen van sprongen (vervolg) • vertraagde branch: • gebruik van een branch delay slot • de compiler voegt een nuttige instructie toe na de sprong-instructie; deze instructie wordt altijd uitgevoerd • (zie fig. 3.28 en 3.29: drie gevallen • er is een eerdere instructie waar de sprong niet van afhangt: altijd voordelig • verplaatsing van instructie uit code waarnaar eventueel gesprongen gaat worden (meestal gekopieerd): mag geen probleem zijn bij niet-sprong, voordeel bij sprong • een instructie uit de code die volgt op sprong vult de branch delay slot: mag geen probleem zijn bij sprong, voordeel bij niet-sprong)

  26. statisch voorspellen van sprongen (vervolg) • vertraagde branch: (vervolg) • cancelling of nullifying branch • speciale instructie die richting van de voorspelling bevat • indien mis-voorspeld: de instructie in de branch delay slot wordt veranderd in no-op (zie fig. 3.30) • branch delay slot wordt minder gebruikt in geavanceerde RISC-architecturen: • diepere pipelines, langere branch delays • men gebruikt meer dynamische voorspelling van sprongen (zie volgend hoofdstuk) • wat gebeurt er bij interrupt ?! • het is nodig om 2 PC’s te saven

  27. verder gebruik van compilertechnologie • vb op pagina 175: met statische sprongvoorspelling om data hazard op te lossen LW R1, 0(R2) SUB R1, R1, R3 BEQZ R1, L OR R4, R5, R6 ...... L: ADD R7, R8, R9 • SUB is data-afhankelijk van LW • veronderstel sprong bijna altijd genomen en R7 is een vrij register: verplaats de ADD na de LW • veronderstel sprong bijna nooit genomen en R4 is een vrij register: verplaats de OR na de LW

  28. verder gebruik van compilertechnologie (vervolg) • basismethoden voor het voorspellen van sprongen • studie van programma • voorspel de sprong altijd als genomen • misvoorspelling van 34%, maar dit varieert sterk • voorspelling gebaseerd op richting • voorwaartse sprong: voorspel niet genomen • achterwaartse sprong: voorspel genomen • meestal ook misvoorspelling tussen 30 en 40% • profile informatie (is beter maar moeilijker uit te voeren)

  29. moeilijkheden bij implementatie van pipelines • correcte behandeling van exceptions • moeilijkheden als gevolg van keuze in de instructieset

  30. exceptions • veel soorten mogelijke exceptions: zie pagina 179 of eerste kolom van fig 3.39 • er is geen echte standaard-terminologie (interrupts, fouten, ...) • 5 belangrijke karakteristieken (zie fig. 3.40): • synchroon of asynchroon • asynchroon heeft niets te maken met het programma dat uitvoert • asynchrone exceptions kunnen meestal behandeld worden na de uitvoering van de instructie, is eenvoudiger • al dan niet door de gebruiker gevraagd (vb trap, breakpoint) • al dan niet maskeerbaar • in een instructie of tussen instructies • programma moet stoppen of moet verder gaan

  31. exceptions (vervolg) • moeilijkst: exception midden in een instructie, waarbij het programma moet verder gaan • deze exceptions zijn altijd synchroon en nooit door de gebruiker aangevraagd • pipeline moet herstart worden na behandeling van exception • vb. van moeilijke exception: een page fault • wordt slechts gedetecteerd na de MEM stage • meerdere andere instructies zitten reeds in de pipeline

  32. exceptions (vervolg) • precise exception: de pipeline kan gestopt worden zodat al de instructies vóór de exception uitgevoerd zijn, en die na de exception kunnen herstart worden • (bijna) alle integer pipelines, met inbegrip van load en store, ondersteunen precieze exceptions • soms problemen met FP instructies die lang duren (zie later) • veel machines hebben 2 modes • de niet-precieze mode gaat veel sneller (soms 10 x sneller) • onmogelijk om in niet-precieze mode te weten welke instructie de exception (bv overflow) veroorzaakte

  33. exceptions (vervolg) • meerdere exceptions door verschillende instructies kunnen tegelijk gebeuren • vb: LW veroorzaakt een (data) page fault en wordt gevolgd door een ADD die een rekenkundige exception veroorzaaktLW IF ID EX MEM WBADD IF ID EXMEM WB • exceptions kunnen uit hun logische volgorde gebeuren (zie ook fig. 3.41) • vb: LW veroorzaakt een (data) page fault en wordt gevolgd door een ADD die een (instruction) page fault veroorzaaktLW IF ID EX MEM WBADD IF ID EX MEM WB

  34. exceptions (vervolg) • processoren proberen de logische volgorde te respecteren • een status vector per instructie houdt de exceptions bij • aan het einde van MEM of begin van WB wordt deze vector bekeken, en wordt beslist of de instructie moet gestopt worden

  35. andere moeilijkheden • keuzen in instructieset kunnen de pipeline bemoeilijken • autoincrement-adresseringsmode: een register wordt opgehoogd midden in een instructie, waarbij aan het einde een exception optreedt • meeste machines hebben hardware zodat ze de toestand van voor de instructie kunnen herstellen • string copy operaties: vaak heel omvangrijke instructies • tussenresultaat staat in registers, en bij herstart van instructie wordt verder gewerkt vanuit het tussenresultaat • instructies die conditie codes zetten • nadeel: zulke instructies zijn niet meer te gebruiken in branch delay slot • branch moet zeker zijn dat CC reeds gezet is

  36. multicyclus-operaties • bij floating point, integer vermenigvuldiging en deling • de EX cyclus kan meerdere keren achter elkaar herhaald worden (fig. 3.42) of duurt meerdere klokcycli (fig. 3.44) • er kunnen meerdere functionele eenheden zijn • elke functionele eenheid heeft (fig. 3.43) • een ‘latency’ = aantal cycli dat men moet wachten op het resultaat • een ‘herhalingsinterval’ = aantal cycli tussen het opstarten van twee instructies die dezelfde functionele eenheid nodig hebben • doordat de latency groter is voor sommige instructies krijgen we veel meer (en langere) RAW hazards (fig. 3.45 en volgende slide)

  37. multicyclus-operaties (vervolg) • voorbeelden van problemen ivm het detecteren van hazards en forwarding technieken • structurele hazards (bv er is maar 1 FP div.) die tot stalls leiden • er kunnen meerdere writes naar registers gebeuren in 1 cyclus (zie fig. 3.47) (structurele hazard indien er maar 1 poort is) • WAW kan gebeuren omdat WB niet altijd in juiste volgorde gebeurt • vb: fig 3.47 met LD één instructie eerder en met F2 als bestemming • gebeurt eigenlijk alleen indien de eerste write nooit gebruikt wordt (dus onnodige instructie), anders kwam er een RAW stall die het geheel vertraagde

  38. multicyclus-operaties (vervolg) • voorbeelden van problemen ivm het detecteren van hazards en forwarding technieken (vervolg) • instructies eindigen niet in volgorde: problemen met exceptions • vb: DIVF F0, F2, F4 ADDF F10, F10, F8 SUBF F12, F12, F14 • ADDF en SUBF zijn uitgevoerd voordat DIVF eindigt • als DIVF een exception veroorzaakt en ADDF is al gebeurd, dan is de oorspronkelijke inhoud van F10 verloren en kan die instructie niet herstart worden • instructies duren langer (langere latency): meer stalls bij RAW (zie fig. 3.46)

  39. MIPS R4000 • superpipelining • om hogere klokcyclus te halen: minder doen per stage, dus diepere pipeline (in dit geval 8 stages) (zie fig. 3.50) • meer forwarding • vergroot de load en branch delays (fig. 3.51 en 3.53) • FP pipeline: 3 functionele eenheden • adder, multiplier, divider • eigenlijk kun je 8 onderdelen onderscheiden (fig. 3.55) • elke functionele eenheid gebruikt deze onderdelen in een bepaalde volgorde (fig. 3.56) • van elk onderdeel is maar 1 exemplaar: hier krijg je dus structurele hazards in sommige combinaties van instructies (voorbeelden in fig. 3.57-3.60)

  40. fouten en valstrikken • valstrik: vreemde sequenties van instructies geven onverwachte hazards • vb WAW: dit heeft logisch gezien geen zin, maar kan het gevolg zijn bv van een verplaatste instructie bij een branch delay • fout: meer pipeline stages geeft altijd betere performantie (zie fig. 3.63) • er komen meer stalls • pipeline overhead vergroot

  41. fouten en valstrikken • valstrik: het herschikken van instructies door een compiler evalueren aan de hand van niet-geoptimiseerde code • niet geoptimizeerde code bevat veel onnodige instructies die gemakkelijk verplaatst worden
