Kalibracija Echelle Spektrografa

1. Kalibracija Echelle Spektrografa Brankica Šurlan Sanja Tomić Ondrejov 2007

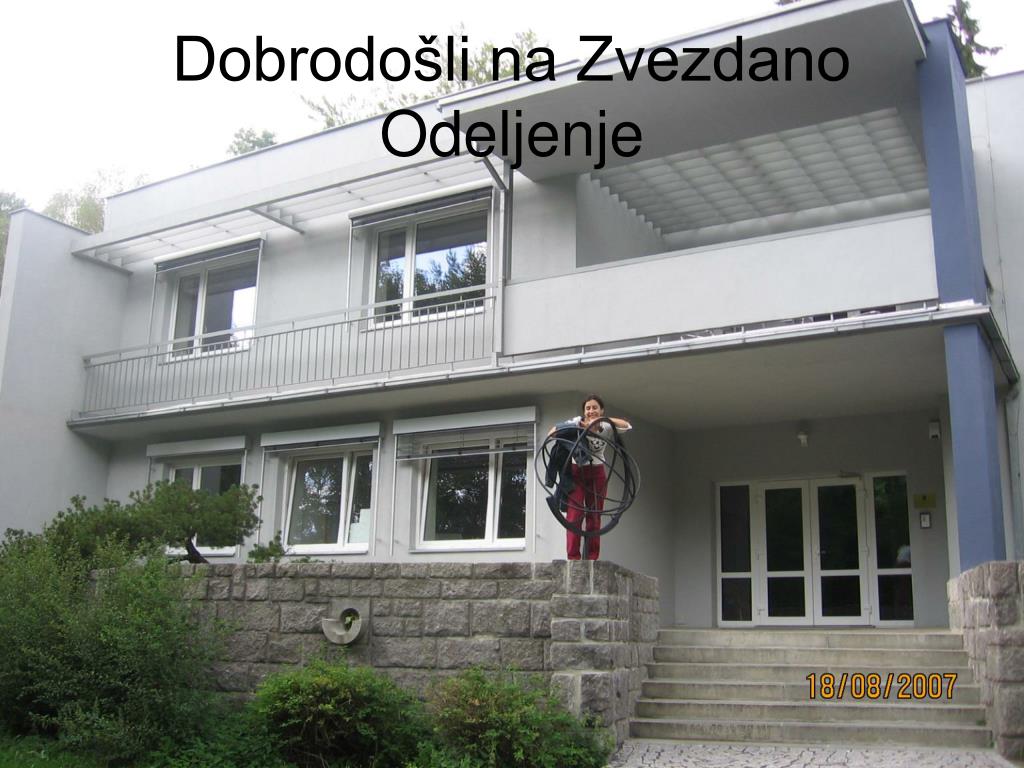

2. Dobrodošli na Zvezdano Odeljenje

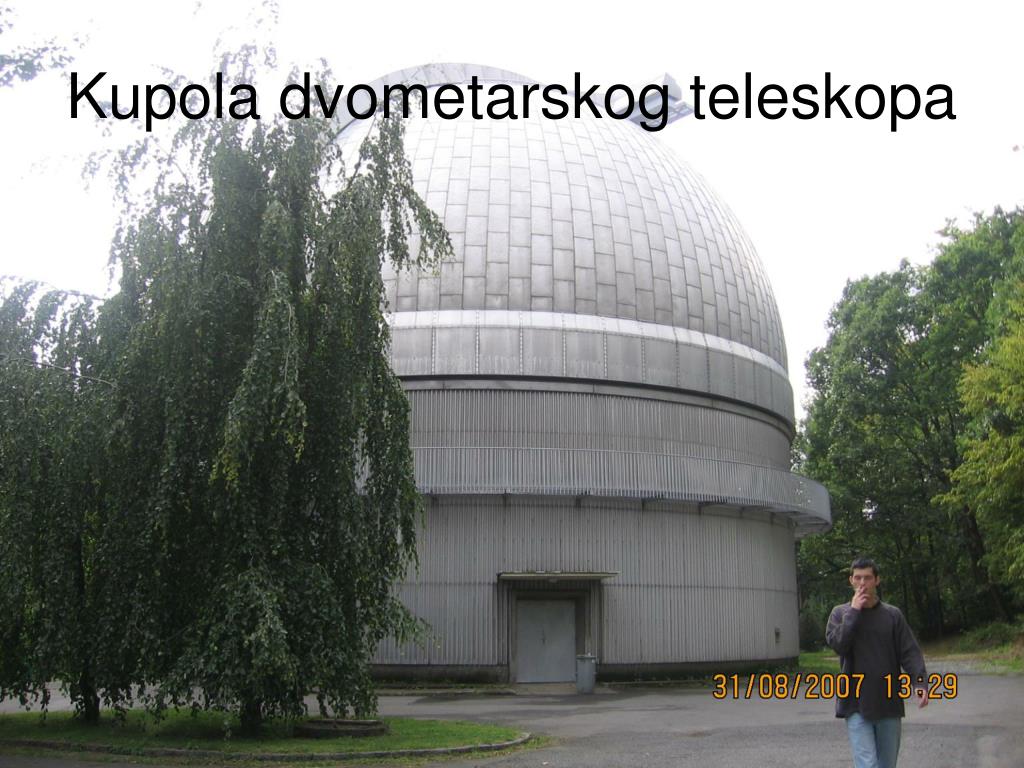

3. Kupola dvometarskog teleskopa

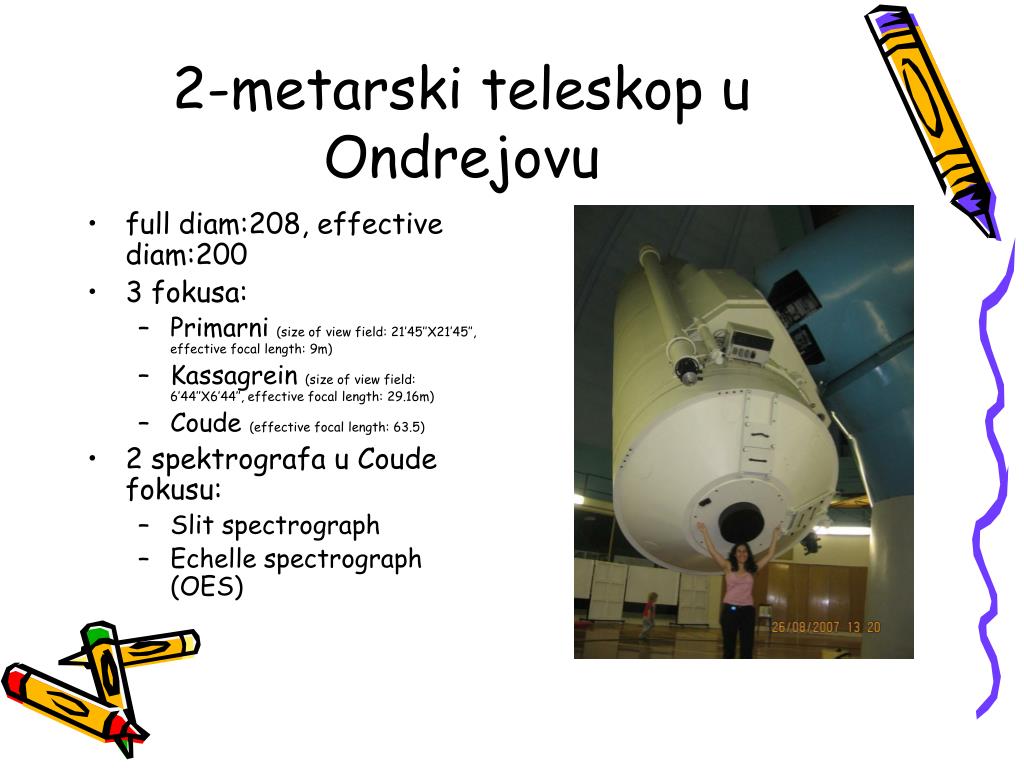

4. 2-metarski teleskop u Ondrejovu • full diam:208, effective diam:200 • 3 fokusa: • Primarni (size of view field: 21’45’’X21’45’’, effective focal length: 9m) • Kassagrein (size of view field: 6’44’’X6’44’’, effective focal length: 29.16m) • Coude (effective focal length: 63.5) • 2 spektrografa u Coude fokusu: • Slit spectrograph • Echelle spectrograph (OES)

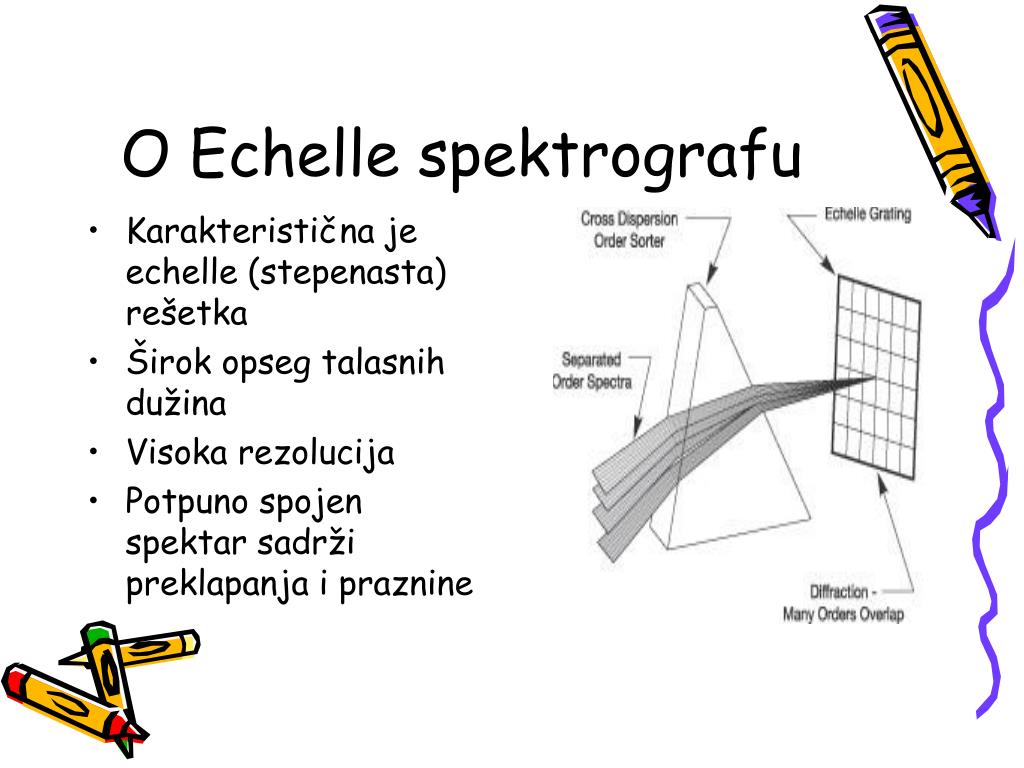

5. O Echelle spektrografu • Karakteristična je echelle (stepenasta) rešetka • Širok opseg talasnih dužina • Visoka rezolucija • Potpuno spojen spektar sadrži preklapanja i praznine

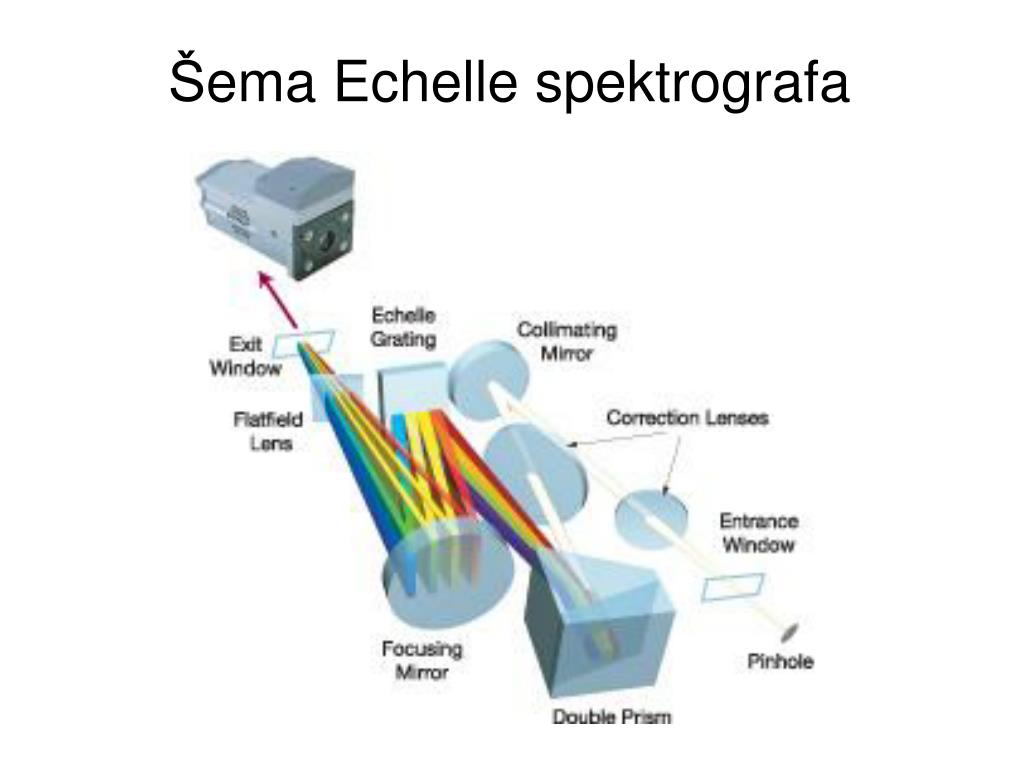

6. Šema Echelle spektrografa

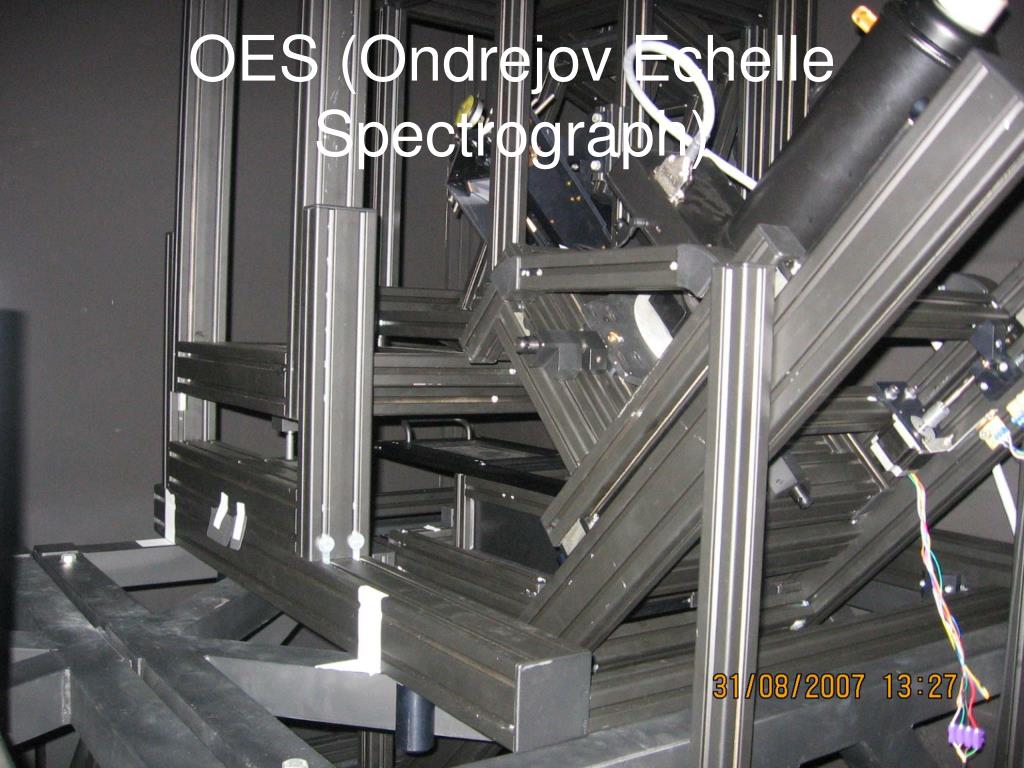

7. OES (Ondrejov Echelle Spectrograph)

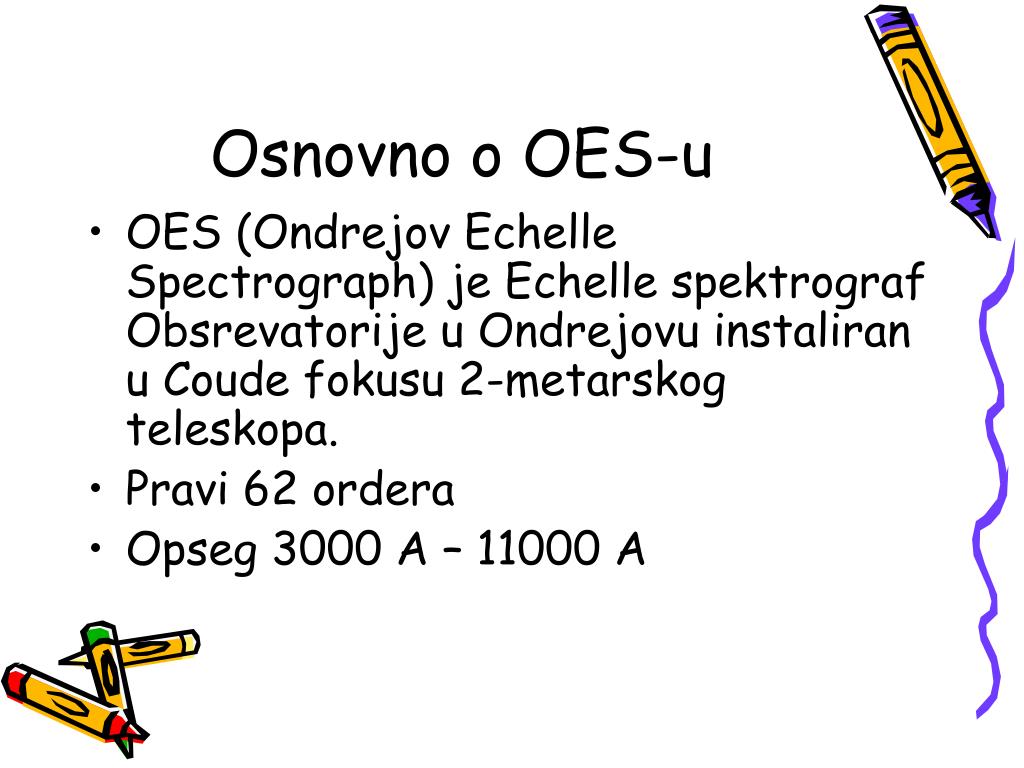

8. Osnovno o OES-u • OES (Ondrejov Echelle Spectrograph) je Echelle spektrograf Obsrevatorije u Ondrejovu instaliran u Coude fokusu 2-metarskog teleskopa. • Pravi 62 ordera • Opseg 3000 A – 11000 A

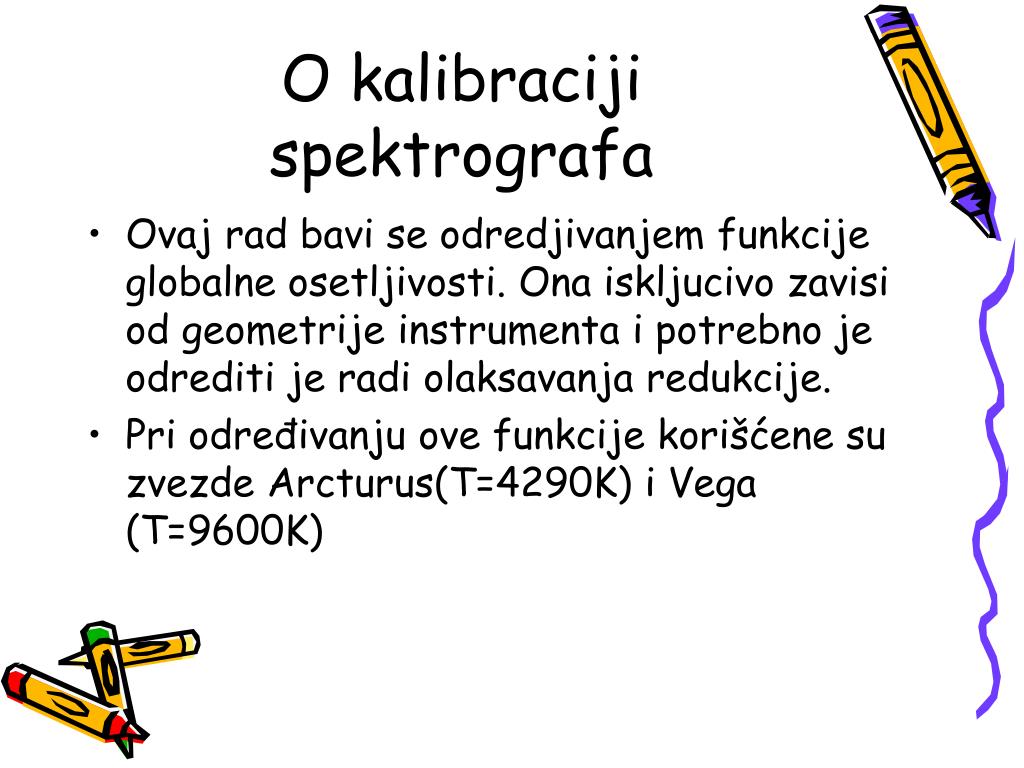

9. O kalibraciji spektrografa • Ovaj rad bavi se odredjivanjem funkcije globalne osetljivosti. Ona iskljucivo zavisi od geometrije instrumenta i potrebno je odrediti je radi olaksavanja redukcije. • Pri određivanju ove funkcije korišćene su zvezde Arcturus(T=4290K) i Vega (T=9600K)

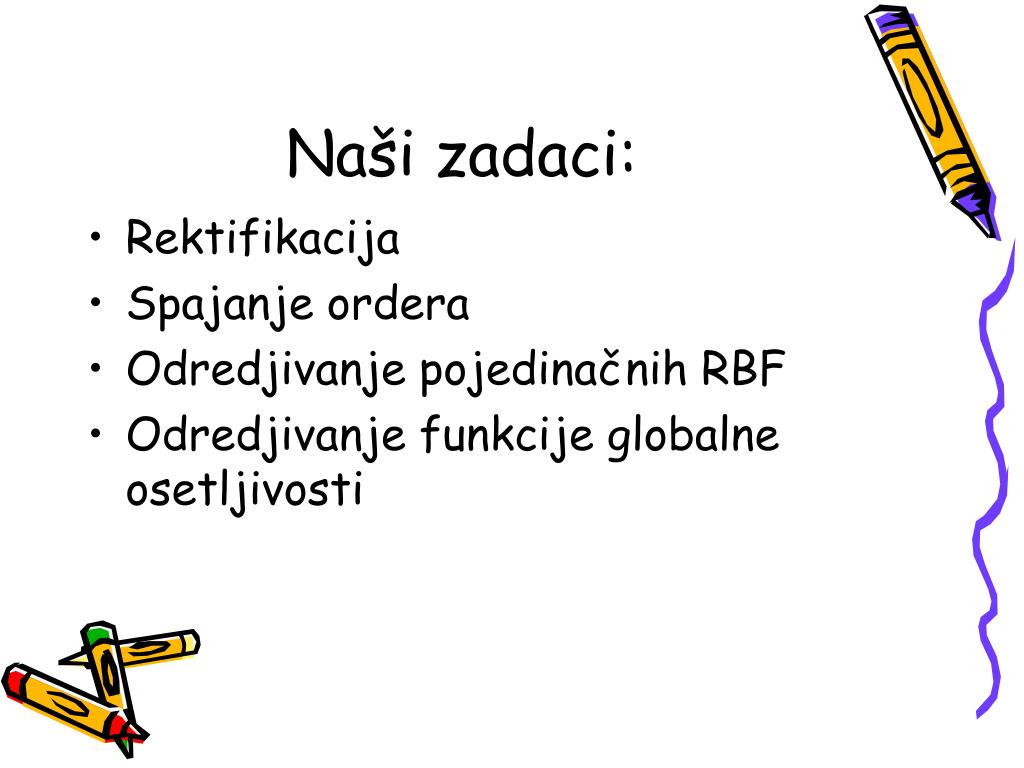

10. Naši zadaci: • Rektifikacija • Spajanje ordera • Odredjivanje pojedinačnih RBF • Odredjivanje funkcije globalne osetljivosti

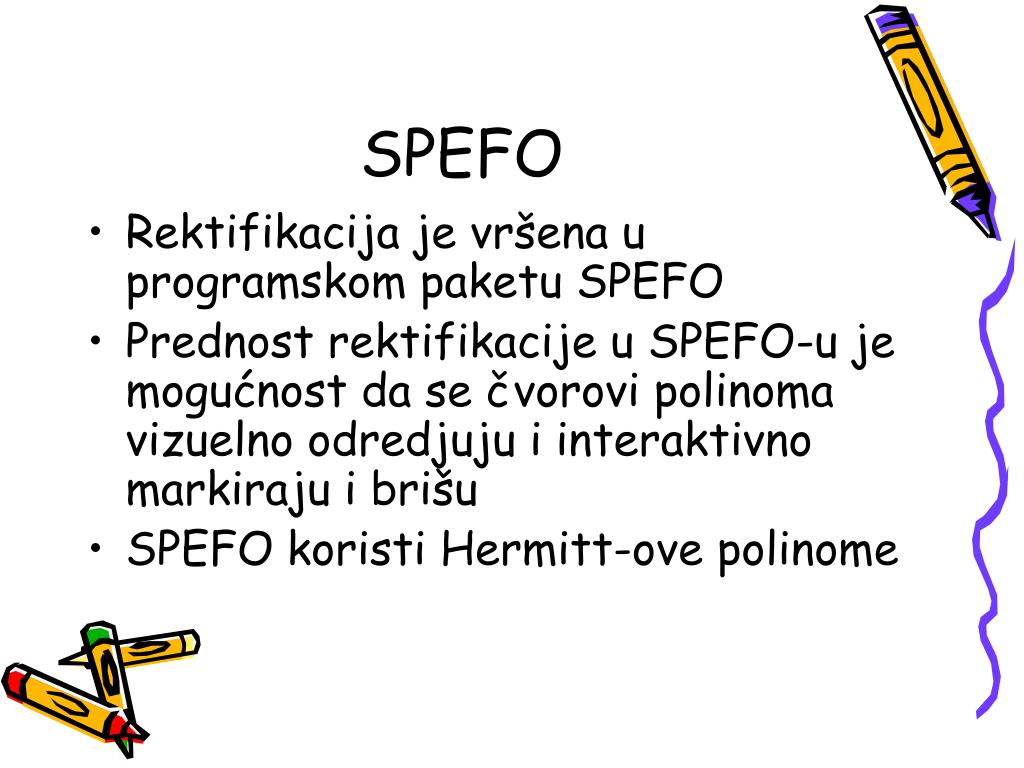

11. SPEFO • Rektifikacija je vršena u programskom paketu SPEFO • Prednost rektifikacije u SPEFO-u je mogućnost da se čvorovi polinoma vizuelno odredjuju i interaktivno markiraju i brišu • SPEFO koristi Hermitt-ove polinome

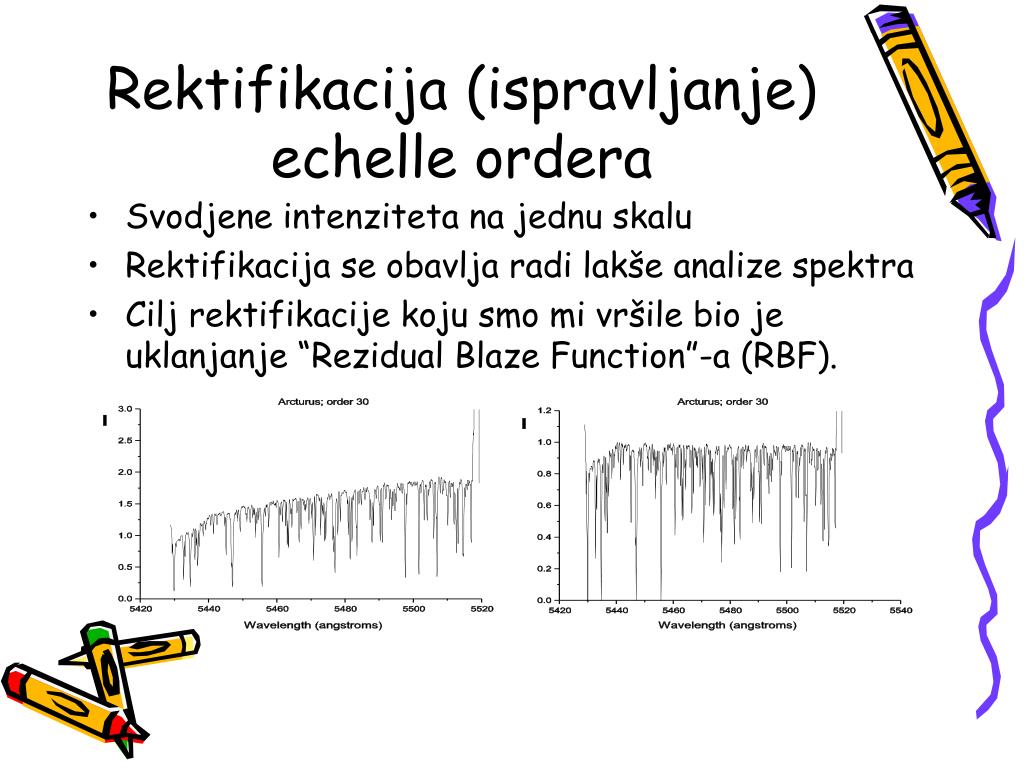

12. Rektifikacija (ispravljanje) echelle ordera • Svodjene intenziteta na jednu skalu • Rektifikacija se obavlja radi lakše analize spektra • Cilj rektifikacije koju smo mi vršile bio je uklanjanje “RezidualBlazeFunction”-a (RBF).

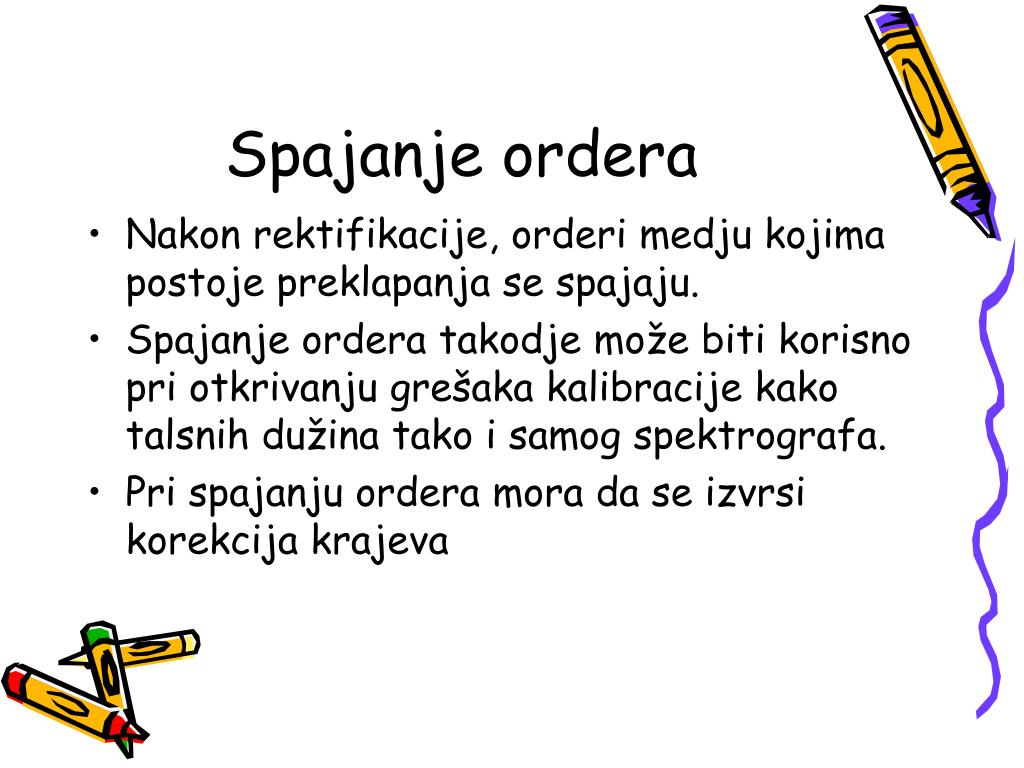

13. Spajanje ordera • Nakon rektifikacije,orderi medju kojima postoje preklapanja se spajaju. • Spajanje ordera takodje može biti korisno pri otkrivanju grešaka kalibracije kako talsnih dužina tako i samog spektrografa. • Pri spajanju ordera mora da se izvrsi korekcija krajeva

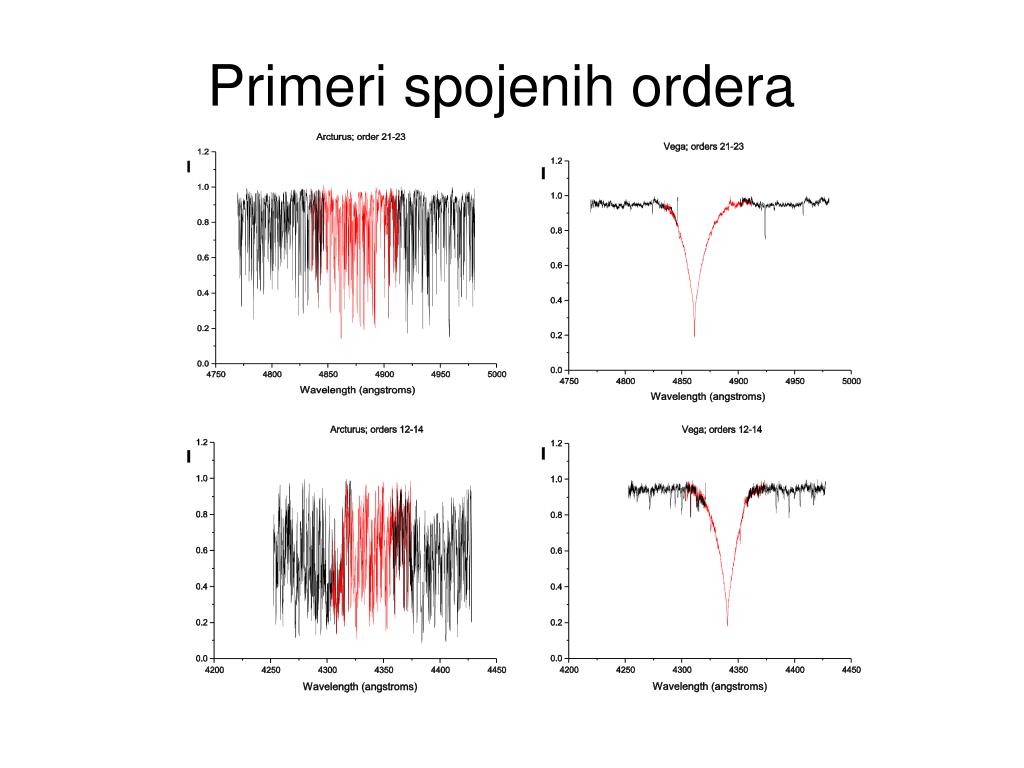

15. Primeri spojenih ordera

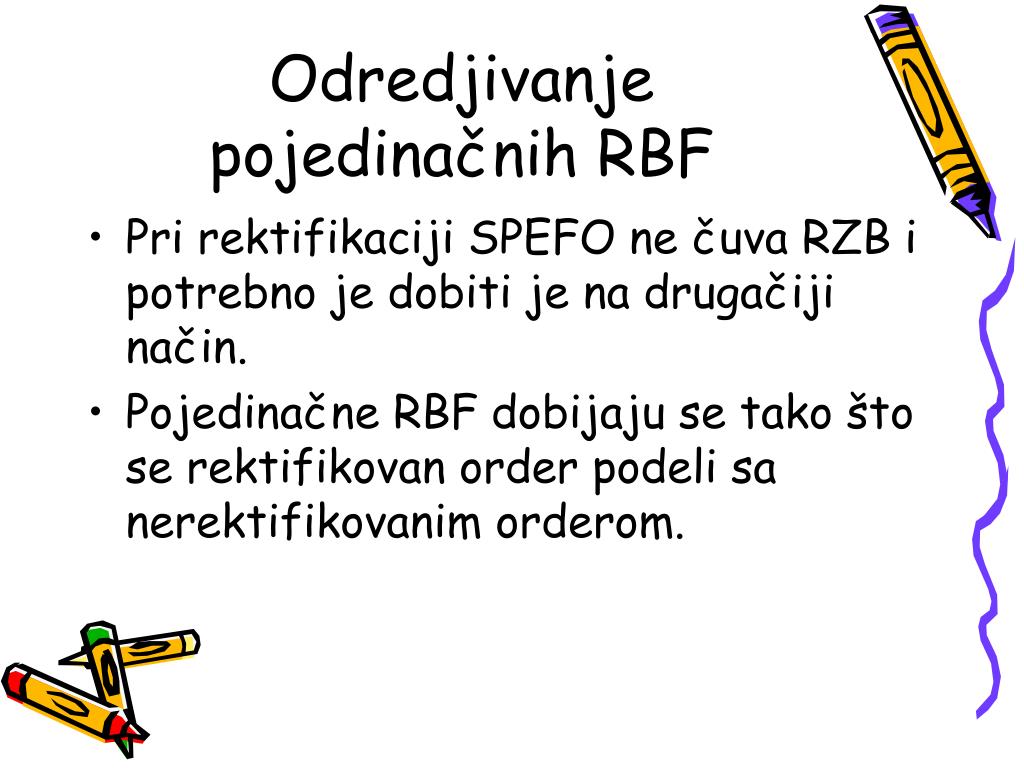

18. Odredjivanje pojedinačnih RBF • Pri rektifikaciji SPEFO ne čuva RZB i potrebno je dobiti je na drugačiji način. • Pojedinačne RBF dobijaju se tako što se rektifikovan order podeli sa nerektifikovanim orderom.

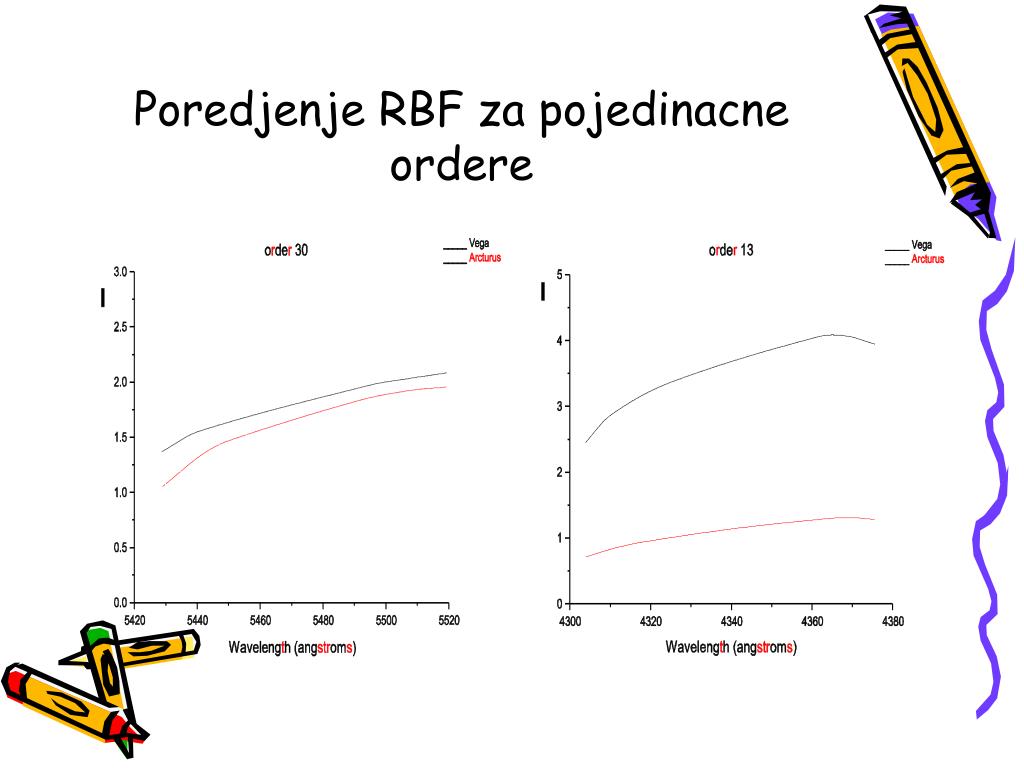

19. Poredjenje RBF za pojedinacne ordere

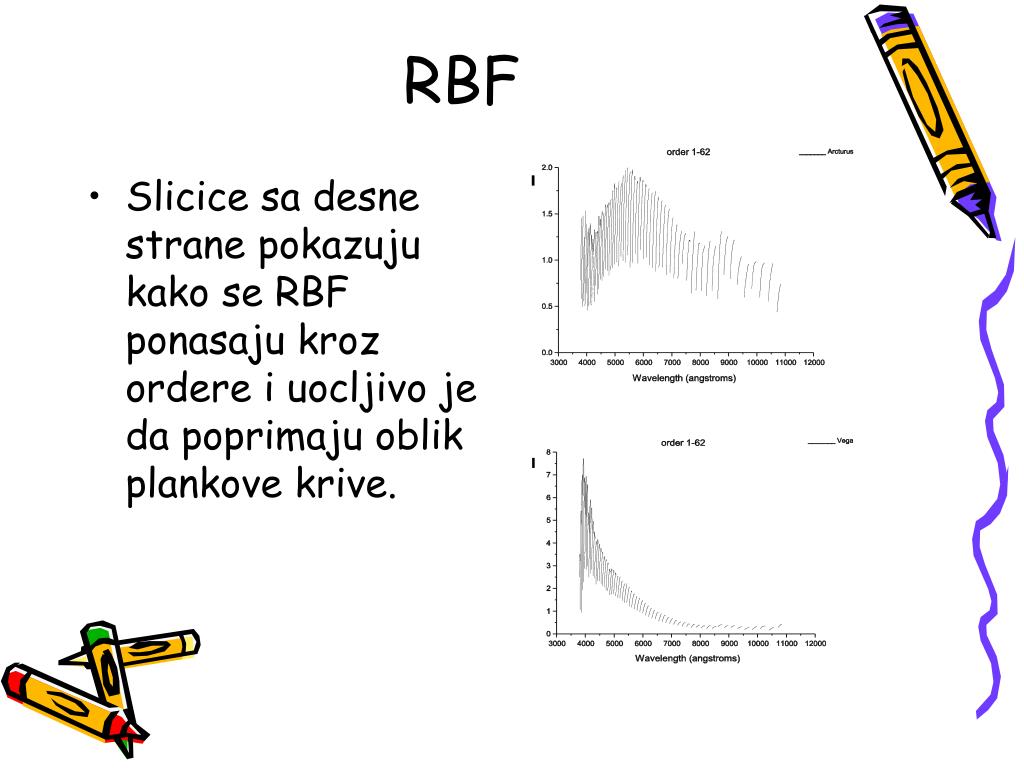

20. RBF • Slicice sa desne strane pokazuju kako se RBF ponasaju kroz ordere i uocljivo je da poprimaju oblik plankove krive.

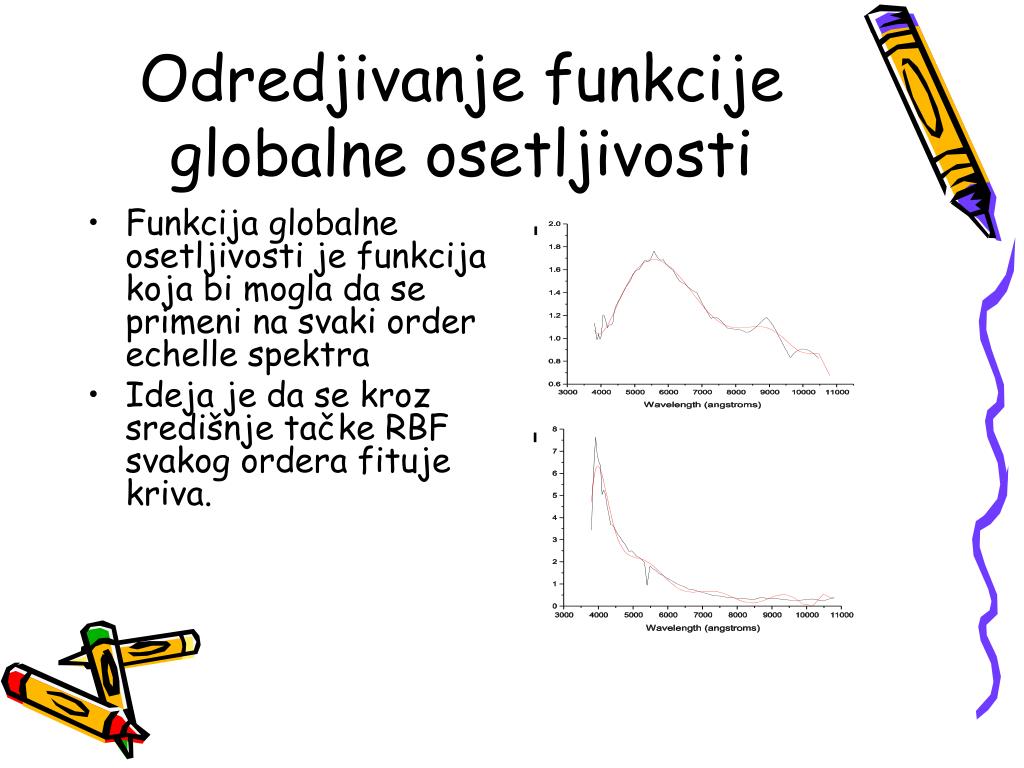

21. Odredjivanje funkcije globalne osetljivosti • Funkcija globalne osetljivosti je funkcija koja bi mogla da se primeni na svaki order echelle spektra • Ideja je da se kroz središnje tačke RBF svakog ordera fituje kriva.

22. Kada se kriva fituje potrbno je podeliti rezidualnu blejz funkciju svakog ordera sa pripadujecim delom funkcije globalne osetljivosti (prema talasnim duzinama) • Funkcija koja se dobije trebalo bi da bude priblizno ista za savki order svake zvezde

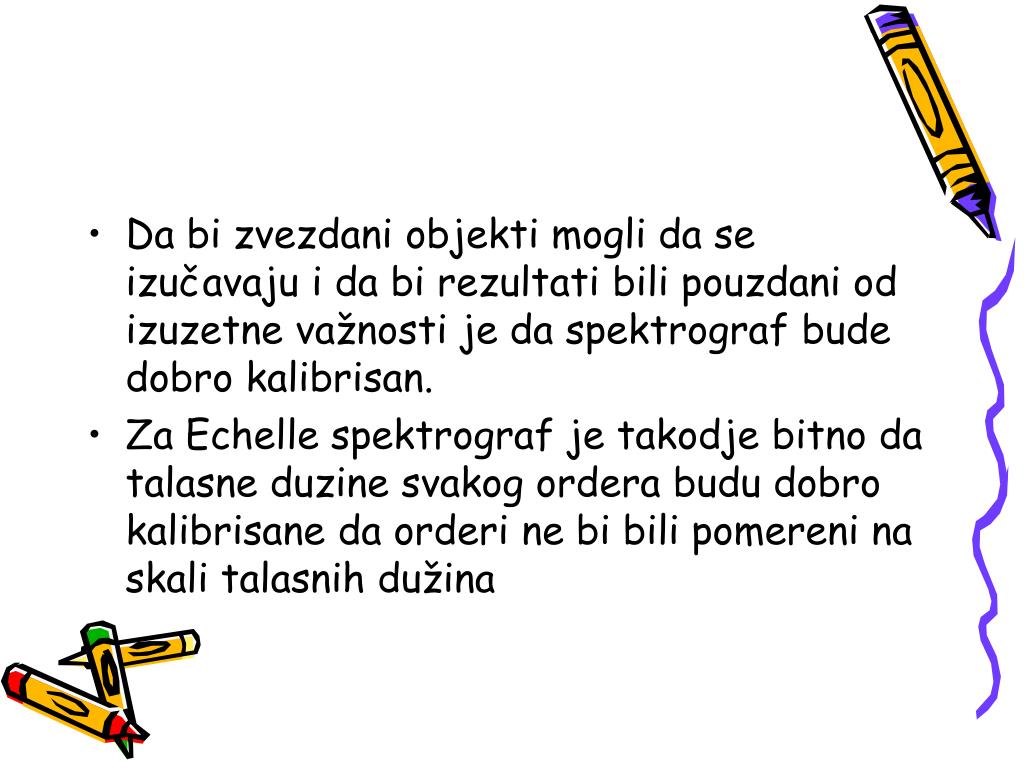

23. Da bi zvezdani objekti mogli da se izučavaju i da bi rezultati bili pouzdani od izuzetne važnosti je da spektrograf bude dobro kalibrisan. • Za Echelle spektrograf je takodje bitno da talasne duzine svakog ordera budu dobro kalibrisane da orderi ne bi bili pomereni na skali talasnih dužina
