Circuits électriques.

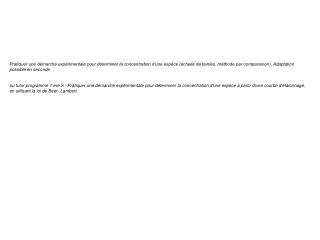

1. Pratiquer une démarche expérimentale pour déterminer la concentration d’une espèce (échelle de teintes, méthode par comparaison). Adaptation possible en seconde ou futur programme 1 ere S : Pratiquer une démarche expérimentale pour déterminer la concentration d'une espèce à partir d'une courbe d'étalonnage, en utilisant la loi de Beer- Lambert.

2. Support réalisé dans une plaque polystyrène 2 saignées (réalisées au cutter) permettent de coincer les 2 plaques support des 2 circuits Découpe pour accueillir la cuve Afin de ne pas avoir de lumière parasite, guide réalisé avec du ruban adhésif noir (pour les 2 dipôles (voir cas DEL sur photo) Les DEL et phototransistor doivent être bien en face (tension relevée pour le phototransistor voisine de 4,75 V) Fixer alors les 2 circuits avec du ruban adhésif (noir ici) Circuits électriques. L’association en série, dans les 2 cas est alimentée par un générateur de tension continue 5,0V (fil rouge ou orange) 0V (fil noir) Spectrophotomètre basique (absorption dans le rouge) Matériel : chez point P Plaque polystyrène chez http://www.gotronic.fr Cutter métallique à blocage code 13127 / Ruban isolant PVC code 13980 / Plaques d'essais en époxy ECS1 Pastilles code 12046 / Fiches bananes à visser  Couleur 1060N Noir code 08250 1060R Rouge code 08251 chez http://www.conrad.fr/ fer à souder + set fils de cablage montre de façon simplifiée le principe du spectro

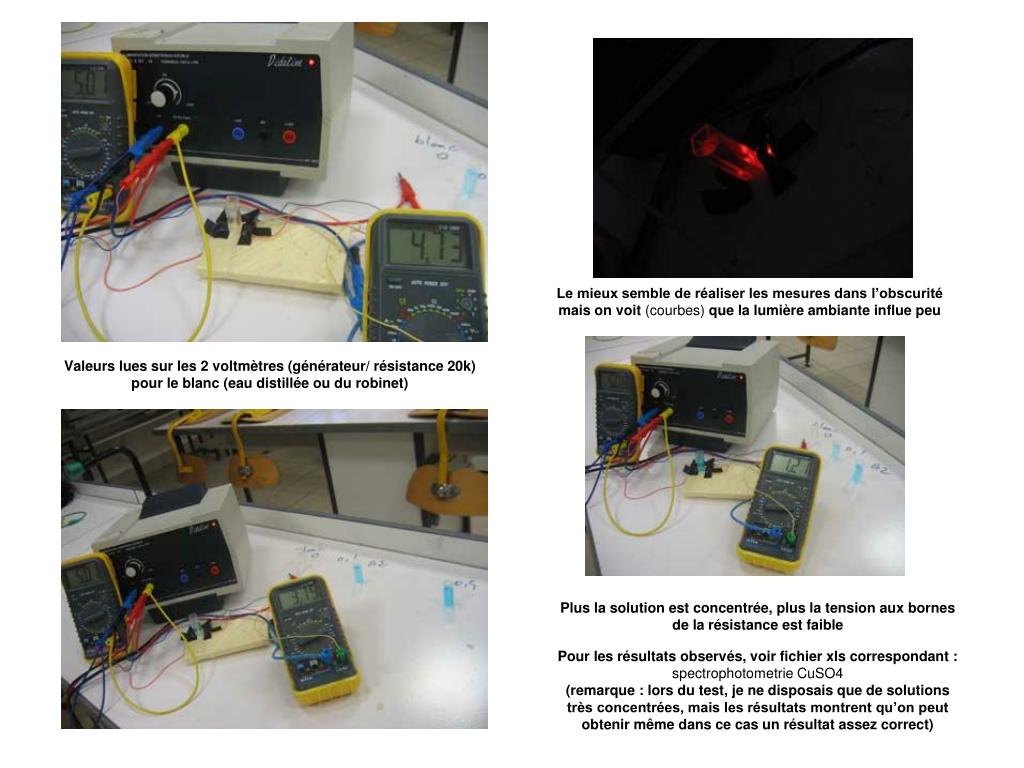

3. Le mieux semble de réaliser les mesures dans l’obscurité mais on voit (courbes) que la lumière ambiante influe peu Valeurs lues sur les 2 voltmètres (générateur/ résistance 20k) pour le blanc (eau distillée ou du robinet) Plus la solution est concentrée, plus la tension aux bornes de la résistance est faible Pour les résultats observés, voir fichier xls correspondant : spectrophotometrie CuSO4 (remarque : lors du test, je ne disposais que de solutions très concentrées, mais les résultats montrent qu’on peut obtenir même dans ce cas un résultat assez correct)

4. Il faudrait donc utiliser une source lumineuse de longueur d’onde proche de 800 nm Voir fichier spectrophotometrie CuSO4

5. DATA !! Ici la borne la plus courte , « le collecteur » doit être branché à la borne + Le récepteur de lumière : le phototransistor : code commande 171-6510 Fabricant Honeywell Référence fabricant SDP 8405-014 voir documentation sur site chez http://radiospares-fr.rs-online.com/web/ Le phototransistor répond très bien au rouge et proche IR 20000W La résistance de 1000 W a été remplacée par une de 20 kW On canalise mieux la lumière avec un tube cylindrique en ruban adhésif noir La courbe donnée par le fabricant est celle correspondant à 1000 W Pour 20 kW , la valeur max de la tension aux bornes de la résistance en série avec le phototransistor ne sera pas de 5 - 1 = 4V mais sera plus forte (voisine de 4,8 V)

6. DATA L’émetteur de lumière : la DEL réf Code commande 332-5576 Fabricant Avago Technologies Référence fabricant HLMP-EH08-UX000 chez http://radiospares-fr.rs-online.com/web/ !! Ici la borne la plus longue, « l’anode » doit être branché à la borne + On aurait du choisir une DEL haute luminosité rouge mais on en avait déjà des oranges ! Protection de la DEL avec une résistance de 100 W (un calcul peut le montrer ! Voir courbe ci-dessous) 0V 5V
