  1. จลนพลศาสตร์วิศวกรรมเคมีและการออกแบบเครื่องปฏิกรณ์Chemical Engineering Kinetics and Reactor Design ดร.แดง แซ่เบ๊

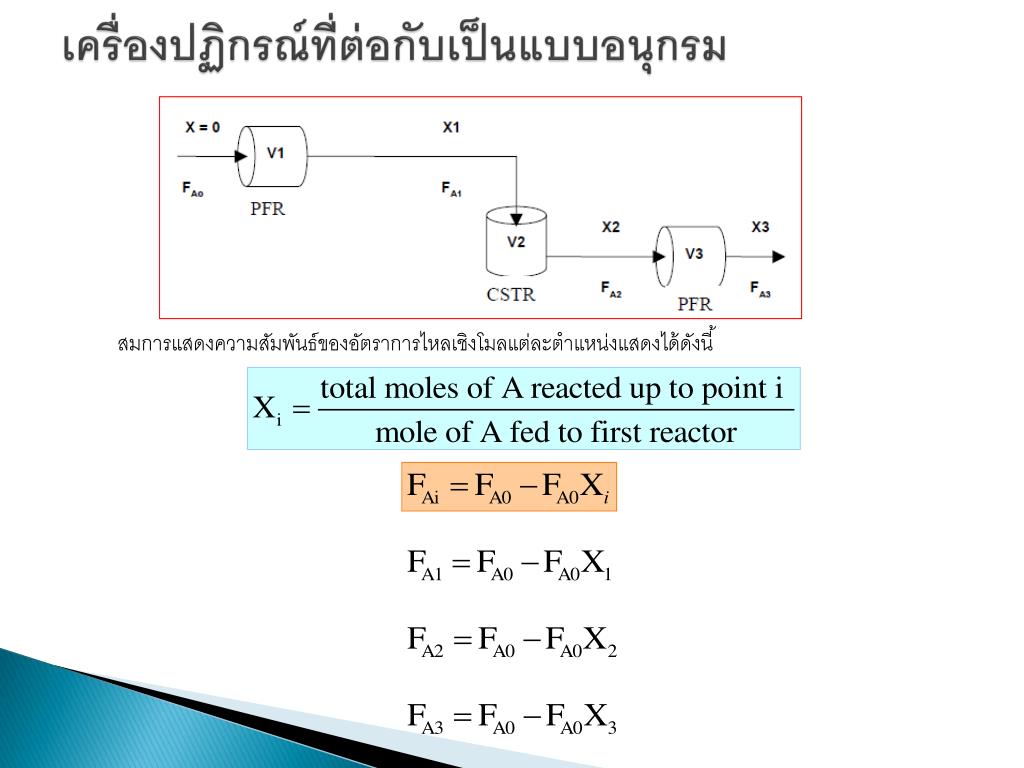

  2. เครื่องปฏิกรณ์ที่ต่อกับเป็นแบบอนุกรมเครื่องปฏิกรณ์ที่ต่อกับเป็นแบบอนุกรม สมการแสดงความสัมพันธ์ของอัตราการไหลเชิงโมลแต่ละตำแหน่งแสดงได้ดังนี้

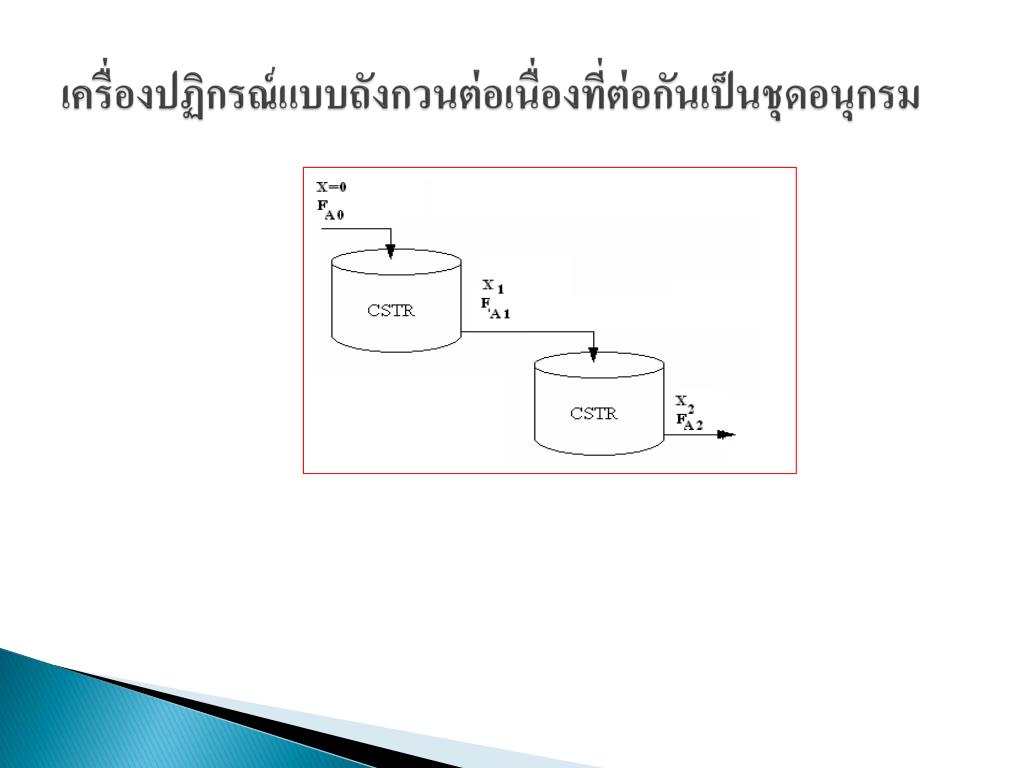

  3. เครื่องปฏิกรณ์แบบถังกวนต่อเนื่องที่ต่อกันเป็นชุดอนุกรม

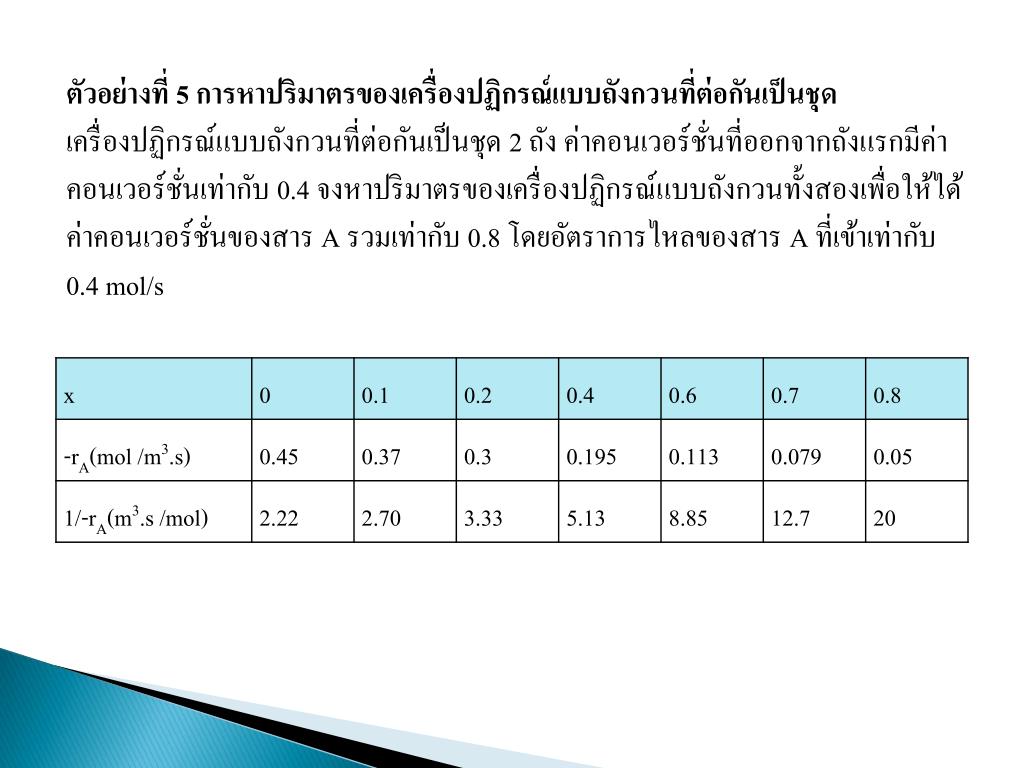

  4. ตัวอย่างที่ 5 การหาปริมาตรของเครื่องปฏิกรณ์แบบถังกวนที่ต่อกันเป็นชุด เครื่องปฏิกรณ์แบบถังกวนที่ต่อกันเป็นชุด 2 ถัง ค่าคอนเวอร์ชั่นที่ออกจากถังแรกมีค่าคอนเวอร์ชั่นเท่ากับ 0.4 จงหาปริมาตรของเครื่องปฏิกรณ์แบบถังกวนทั้งสองเพื่อให้ได้ค่าคอนเวอร์ชั่นของสาร A รวมเท่ากับ 0.8 โดยอัตราการไหลของสาร A ที่เข้าเท่ากับ 0.4 mol/s

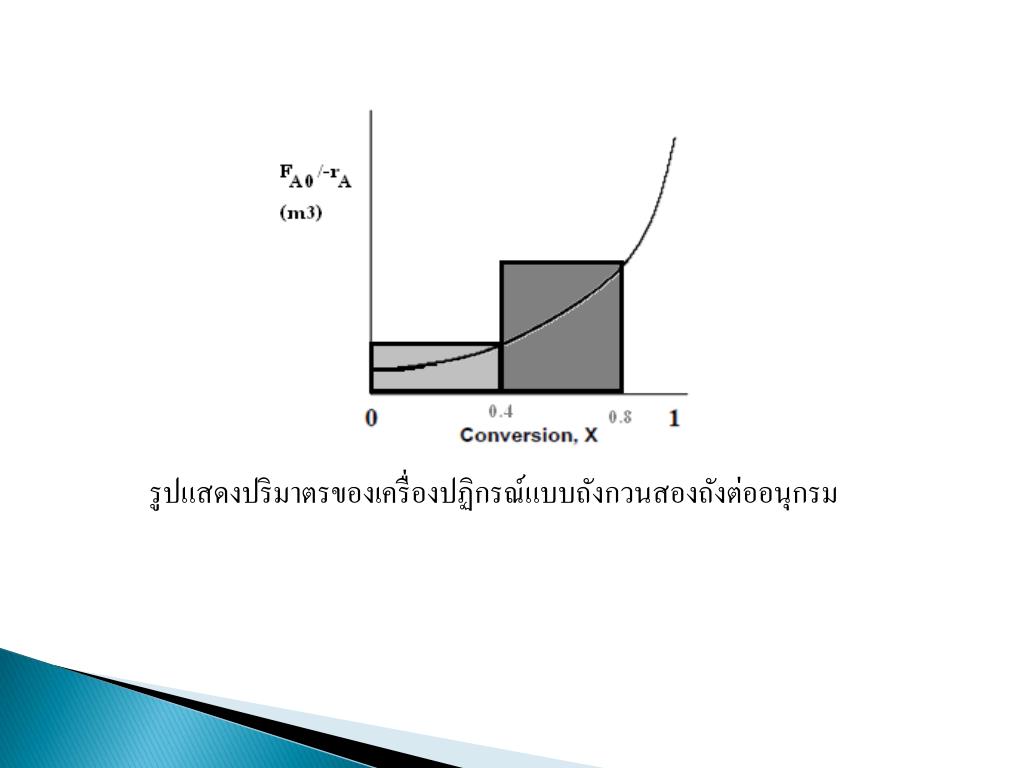

  5. รูปแสดงปริมาตรของเครื่องปฏิกรณ์แบบถังกวนสองถังต่ออนุกรม

  6. เครื่องปฏิกรณ์แบบท่อไหลที่ต่อกันเป็นชุดอนุกรมเครื่องปฏิกรณ์แบบท่อไหลที่ต่อกันเป็นชุดอนุกรม รูปแสดงการต่อเครื่องปฏิกรณ์แบบท่อไหลที่ต่อกันเป็นชุดอนุกรม

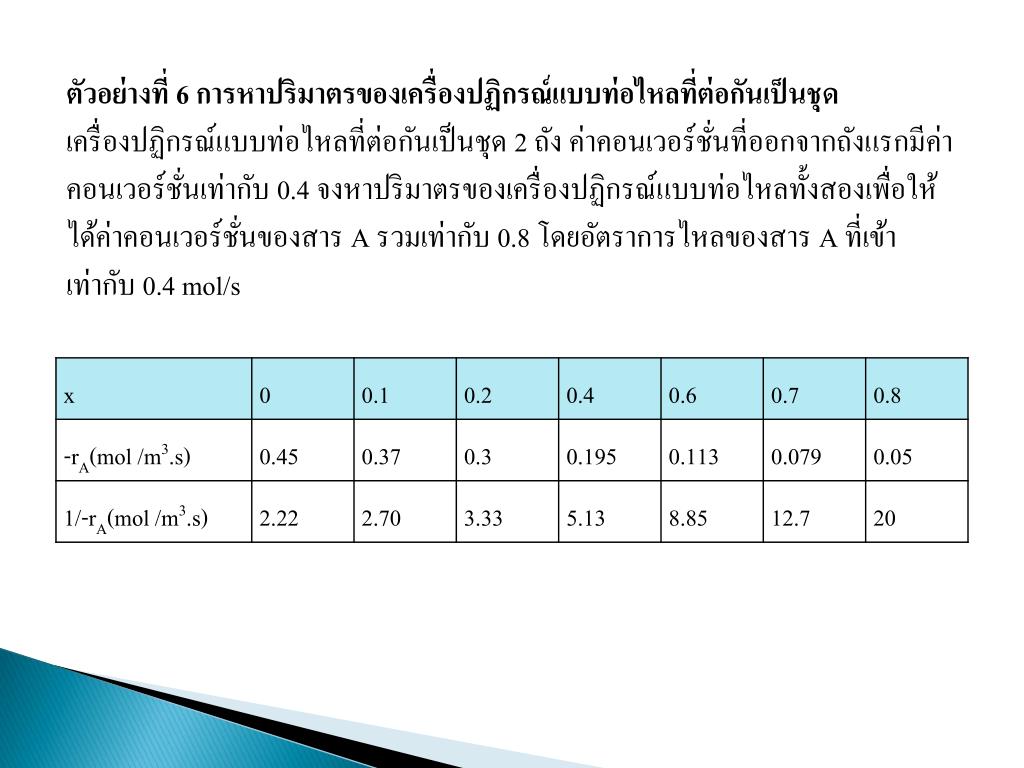

  7. ตัวอย่างที่ 6 การหาปริมาตรของเครื่องปฏิกรณ์แบบท่อไหลที่ต่อกันเป็นชุด เครื่องปฏิกรณ์แบบท่อไหลที่ต่อกันเป็นชุด 2 ถัง ค่าคอนเวอร์ชั่นที่ออกจากถังแรกมีค่าคอนเวอร์ชั่นเท่ากับ 0.4 จงหาปริมาตรของเครื่องปฏิกรณ์แบบท่อไหลทั้งสองเพื่อให้ได้ค่าคอนเวอร์ชั่นของสาร A รวมเท่ากับ 0.8 โดยอัตราการไหลของสาร A ที่เข้าเท่ากับ 0.4 mol/s

  8. ปริมาตรรวมของเครื่องปฏิกรณ์แบบท่อไหลที่ต่อกันเป็นชุดอนุกรมจะมีปริมาตรเท่ากับเครื่องปฏิกรณ์แบบท่อไหลถังเดียวที่ค่าคอนเวอร์ชั่นเท่ากัน

  9. การต่อเครื่องปฏิกรณ์แบบถังกวนต่อเนื่องกับเครื่องปฏิกรณ์แบบท่อไหลการต่อเครื่องปฏิกรณ์แบบถังกวนต่อเนื่องกับเครื่องปฏิกรณ์แบบท่อไหล ปริมาตรแต่ละถังจะหาได้ดังนี้ ที่ CSTR ตัวที่ 1 ที่ CSTR ตัวที่ 2 ที่ PFR ตัวที่ 3

  10. ความหมายของพจน์ที่เกี่ยวข้องความหมายของพจน์ที่เกี่ยวข้อง สเปซไทม์ (Space time) • ค่าสเปซไทม์ () หาได้โดยการหารปริมาตรของเครื่องปฏิกรณ์ (V) ด้วยอัตราการไหลเชิงปริมาตร ( ) ของสารที่ป้อนเข้าสู่ระบบ ซึ่งแสดงได้ตามสมการ ความเร็วสเปซ (Space velocity, SV) • ค่าความเร็วสเปซ คือ ส่วนกลับของสเปซไทม์ซึ่งแสดงได้โดยสมการ

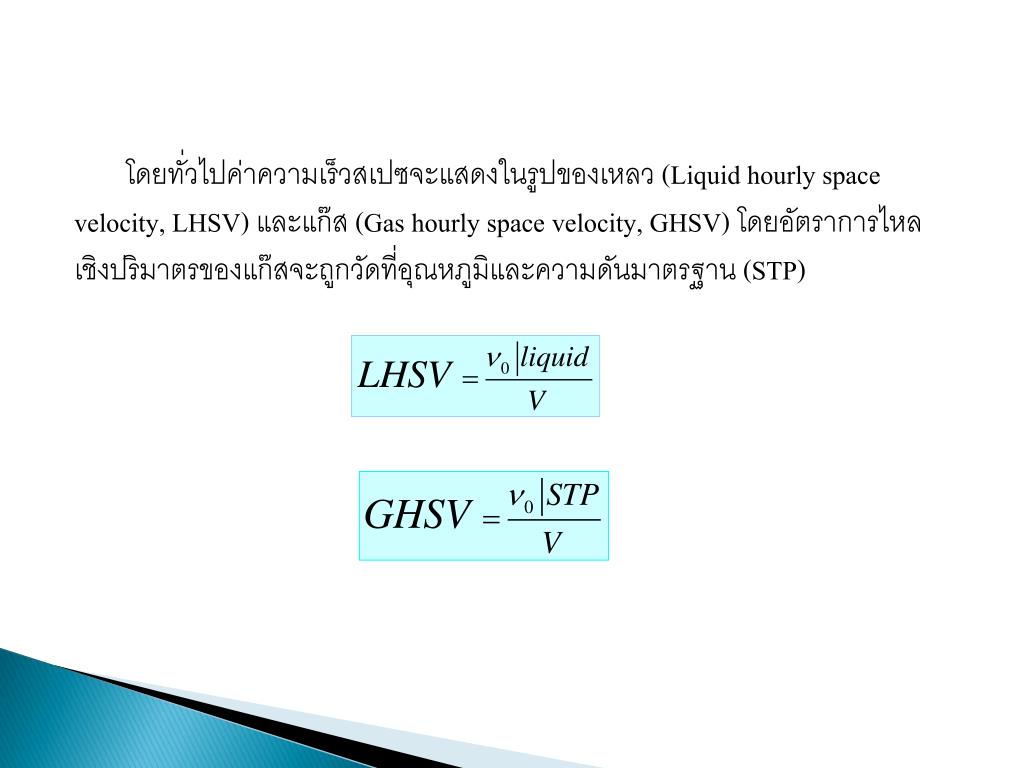

  11. โดยทั่วไปค่าความเร็วสเปซจะแสดงในรูปของเหลว (Liquid hourly space velocity, LHSV) และแก๊ส (Gas hourly space velocity, GHSV) โดยอัตราการไหลเชิงปริมาตรของแก๊สจะถูกวัดที่อุณหภูมิและความดันมาตรฐาน (STP)
