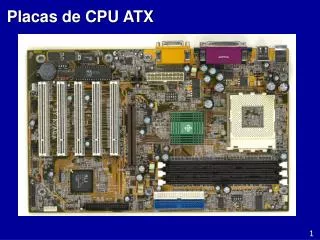

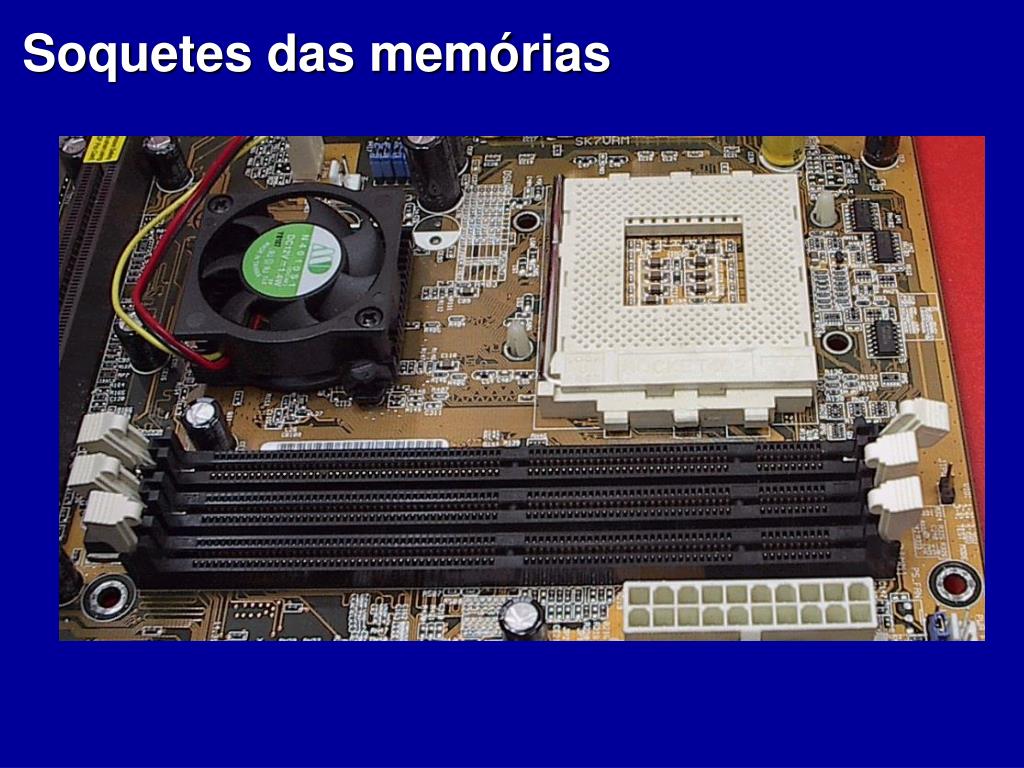

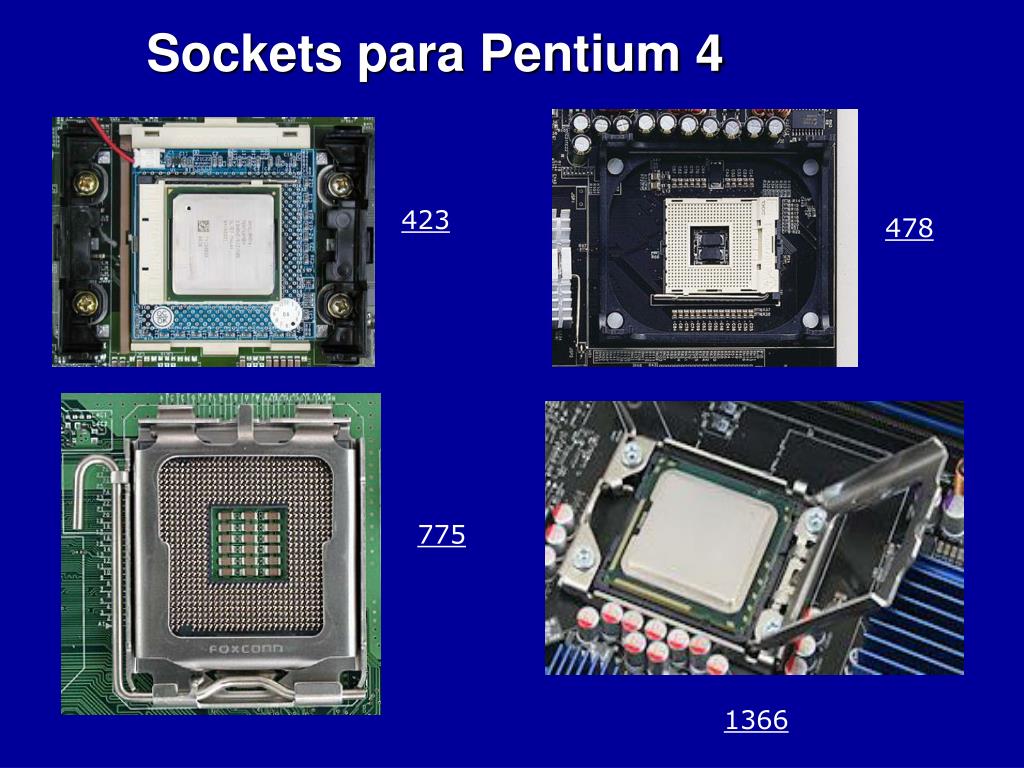

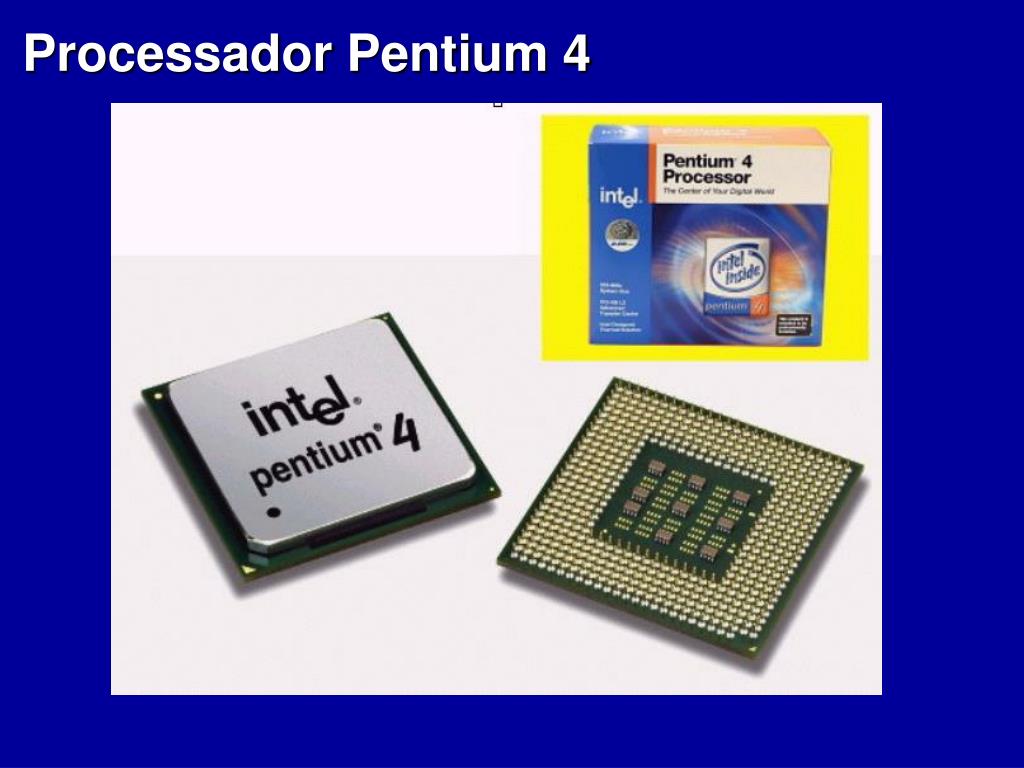

Placas de CPU ATX. 1. Sockets para Pentium 4. 423. 478. 775. 1366. SOCKETS PARA PIII. SLOT 1. SOCKET 370. Processador Pentium 4. Soquetes das memórias. Slots PCI e AGP. Chipset. O chipset é formado pos dois chips, indicados como (N) e (S) na figura ao lado:

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

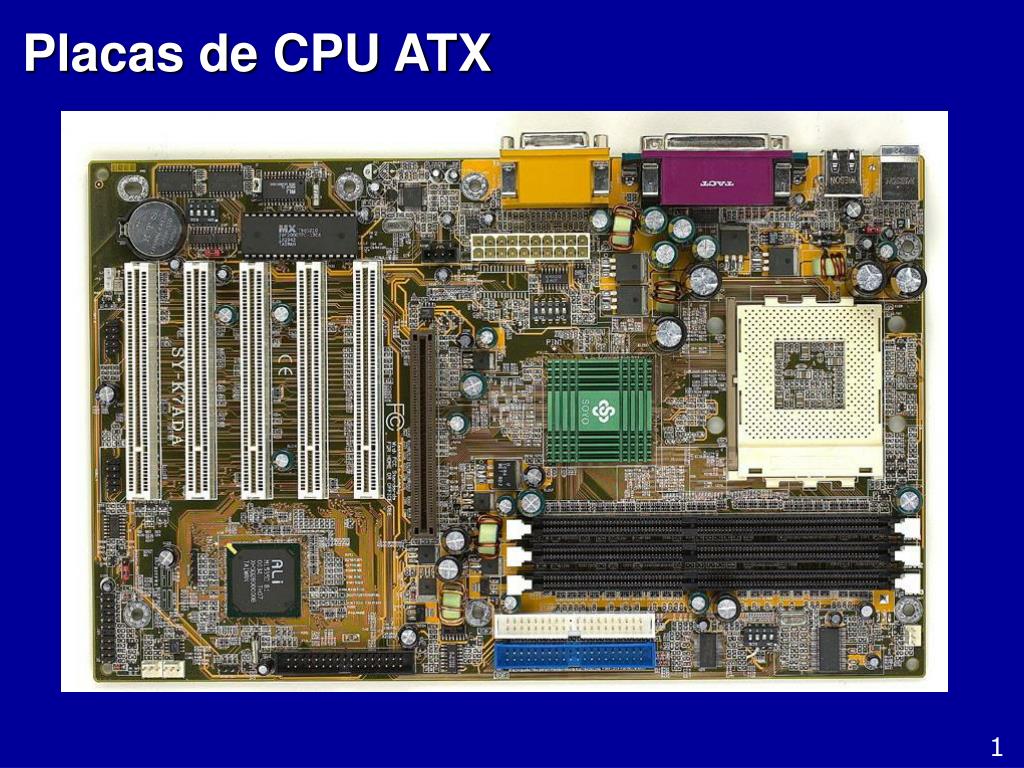

Placas de CPU ATX


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

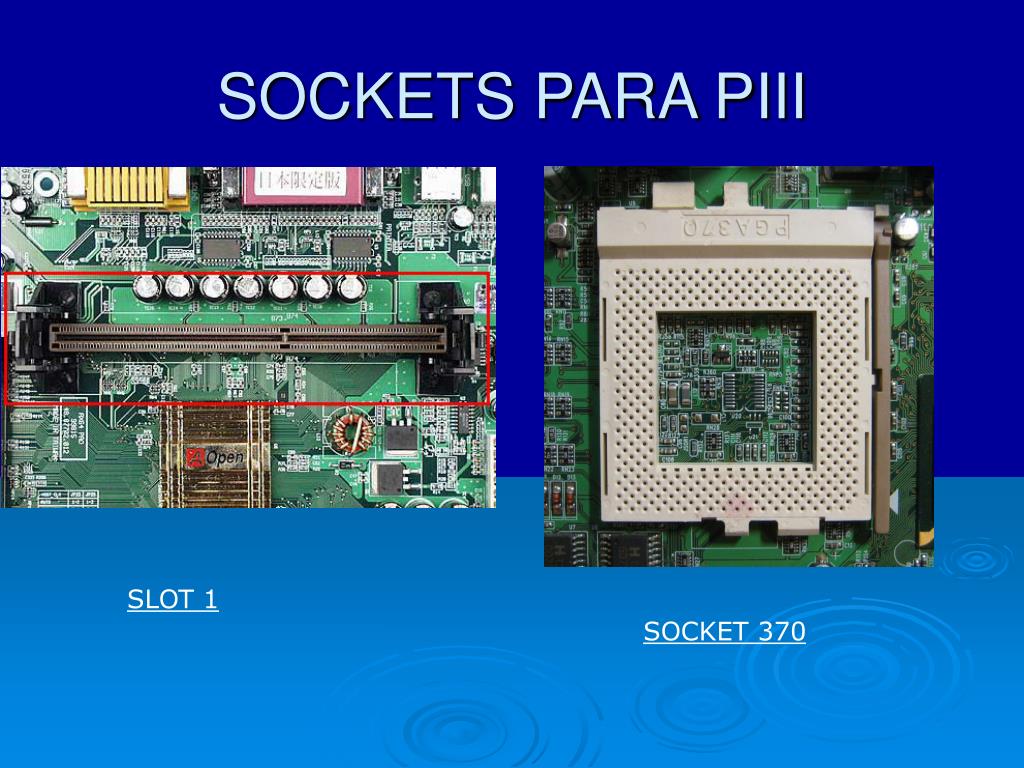

sockets para piii
SOCKETS PARA PIII

SLOT 1

SOCKET 370

ponte norte e ponte sul

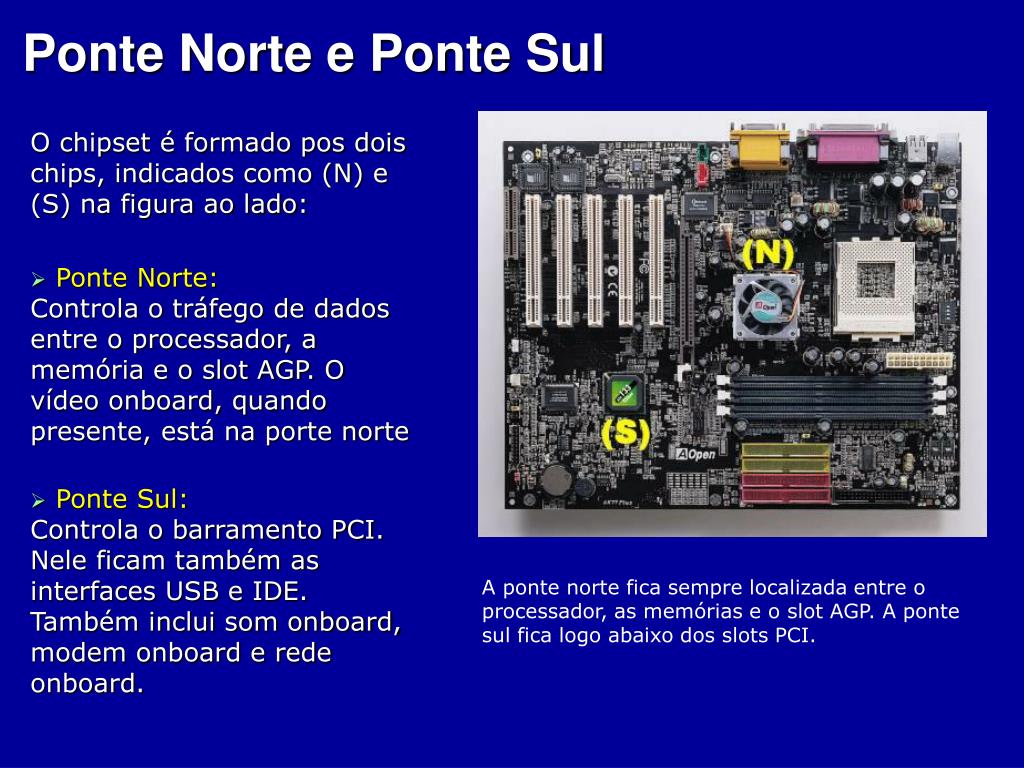

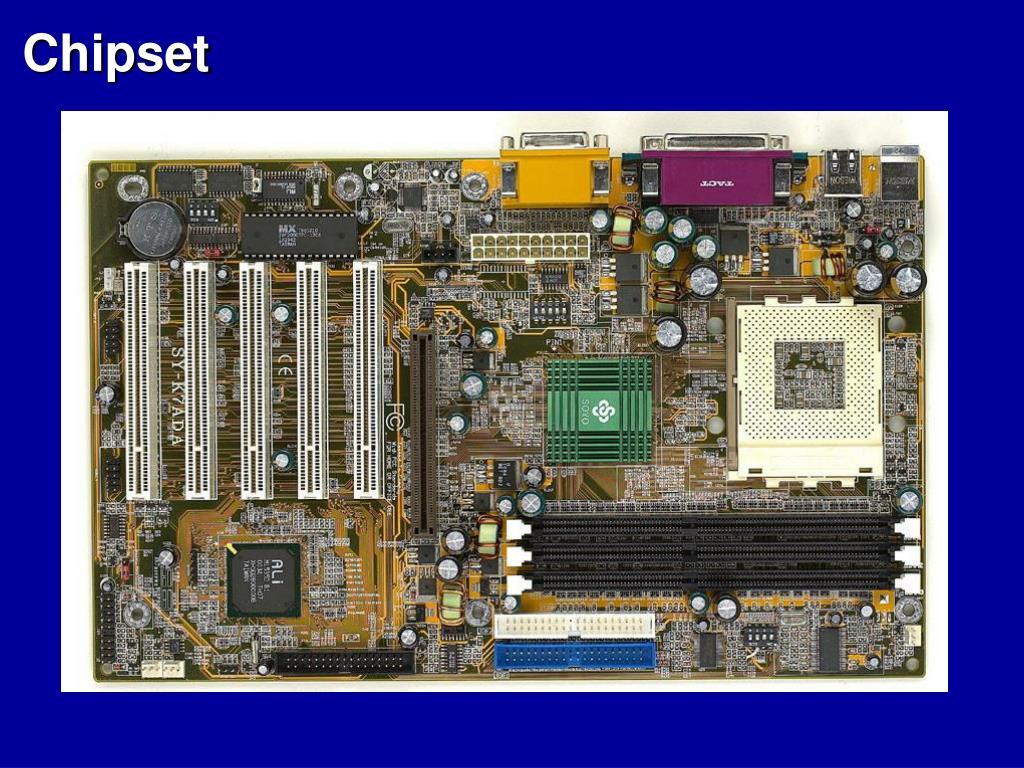

O chipset é formado pos dois chips, indicados como (N) e (S) na figura ao lado:

  • Ponte Norte:Controla o tráfego de dados entre o processador, a memória e o slot AGP. O vídeo onboard, quando presente, está na porte norte
  • Ponte Sul:Controla o barramento PCI. Nele ficam também as interfaces USB e IDE. Também inclui som onboard, modem onboard e rede onboard.

Ponte Norte e Ponte Sul

A ponte norte fica sempre localizada entre o processador, as memórias e o slot AGP. A ponte sul fica logo abaixo dos slots PCI.

ponte norte um chip quente

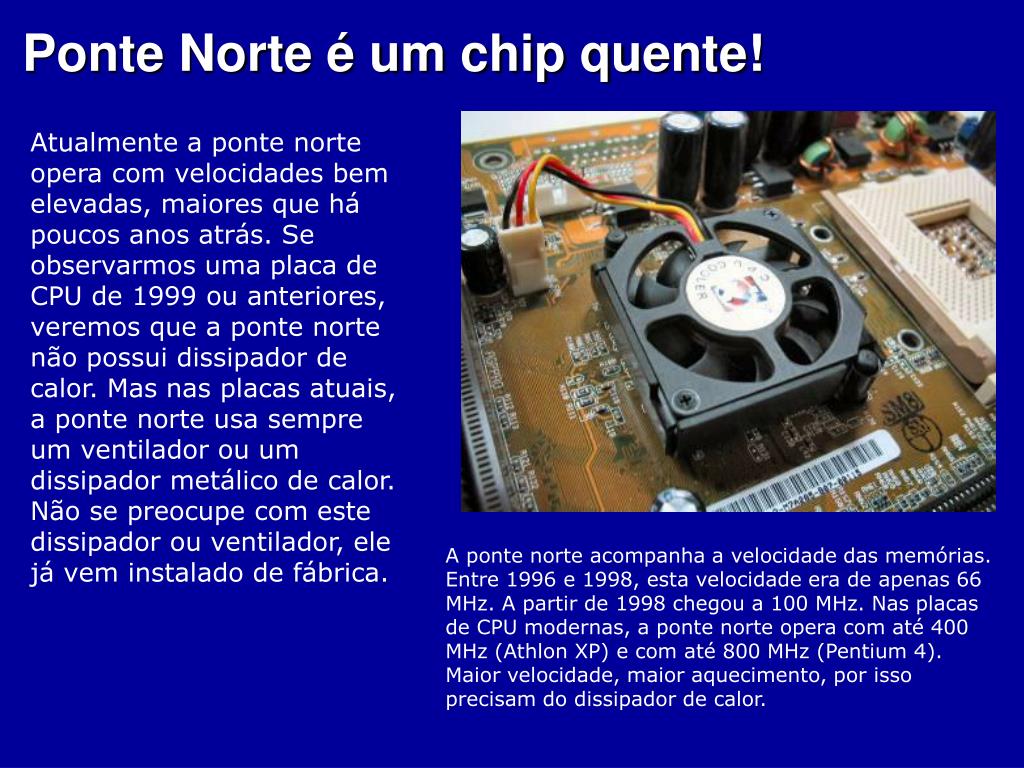

Atualmente a ponte norte opera com velocidades bem elevadas, maiores que há poucos anos atrás. Se observarmos uma placa de CPU de 1999 ou anteriores, veremos que a ponte norte não possui dissipador de calor. Mas nas placas atuais, a ponte norte usa sempre um ventilador ou um dissipador metálico de calor. Não se preocupe com este dissipador ou ventilador, ele já vem instalado de fábrica.

Ponte Norte é um chip quente!

A ponte norte acompanha a velocidade das memórias. Entre 1996 e 1998, esta velocidade era de apenas 66 MHz. A partir de 1998 chegou a 100 MHz. Nas placas de CPU modernas, a ponte norte opera com até 400 MHz (Athlon XP) e com até 800 MHz (Pentium 4). Maior velocidade, maior aquecimento, por isso precisam do dissipador de calor.

estrutura de uma placa de cpu

O chipset é o “sistema nervoso” do computador. Tudo o que o computador faz envolve uma passagem de dados pelo chipset.

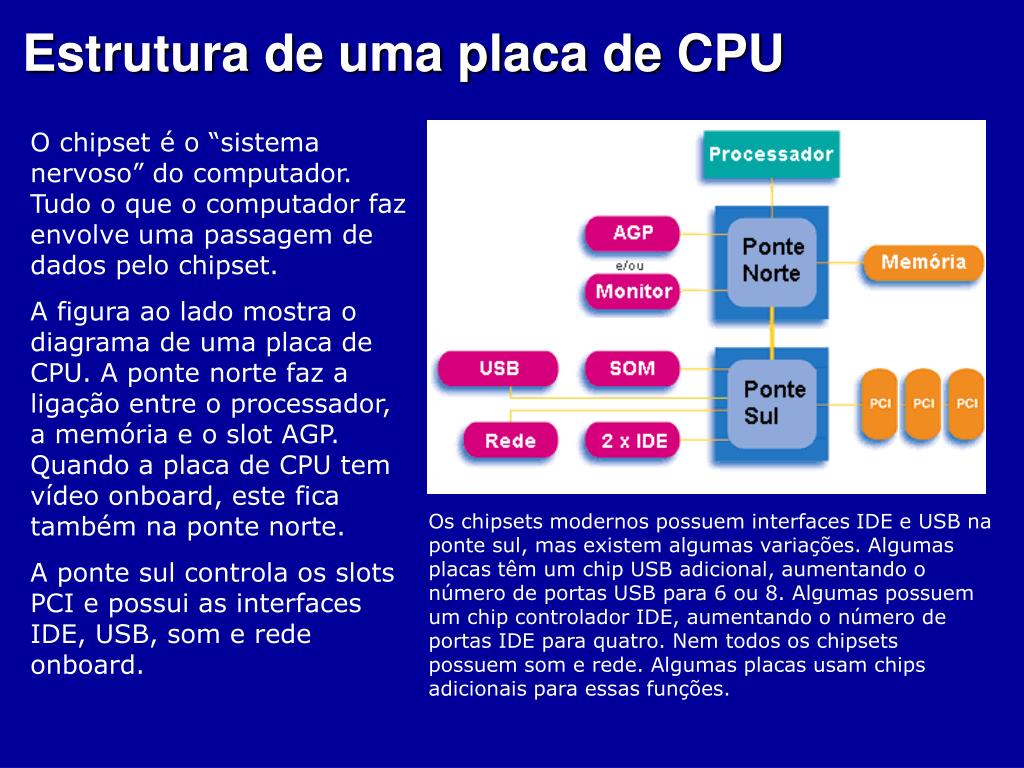

A figura ao lado mostra o diagrama de uma placa de CPU. A ponte norte faz a ligação entre o processador, a memória e o slot AGP. Quando a placa de CPU tem vídeo onboard, este fica também na ponte norte.

A ponte sul controla os slots PCI e possui as interfaces IDE, USB, som e rede onboard.

Estrutura de uma placa de CPU

Os chipsets modernos possuem interfaces IDE e USB na ponte sul, mas existem algumas variações. Algumas placas têm um chip USB adicional, aumentando o número de portas USB para 6 ou 8. Algumas possuem um chip controlador IDE, aumentando o número de portas IDE para quatro. Nem todos os chipsets possuem som e rede. Algumas placas usam chips adicionais para essas funções.

exemplo ouvir um arquivo mp3

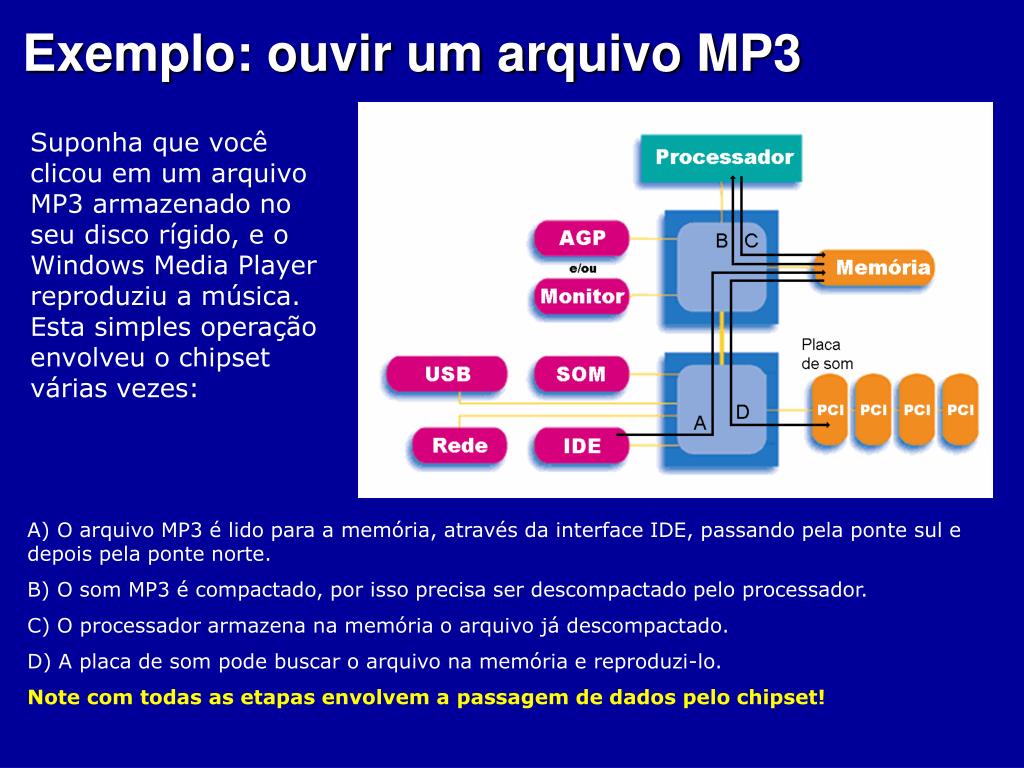

Suponha que você clicou em um arquivo MP3 armazenado no seu disco rígido, e o Windows Media Player reproduziu a música. Esta simples operação envolveu o chipset várias vezes:

Exemplo: ouvir um arquivo MP3

A) O arquivo MP3 é lido para a memória, através da interface IDE, passando pela ponte sul e depois pela ponte norte.

B) O som MP3 é compactado, por isso precisa ser descompactado pelo processador.

C) O processador armazena na memória o arquivo já descompactado.

D) A placa de som pode buscar o arquivo na memória e reproduzi-lo.

Note com todas as etapas envolvem a passagem de dados pelo chipset!

slots pci

Usados para placas de som, rede, modem, digitalizadoras de vídeo, etc.

  • Qualquer placa PCI pode ser colocada em qualquer slot PCI.
  • Velocidade: 133 MB/s
  • As placas de CPU possuem de 2 até 6 slots PCI.

Slots PCI

Os slots PCI são bastante velozes.

Um modem exige apenas 5.000 bytes/s

Uma placa de som exige apenas 200.000 bytes/s

Uma placa de rede exige apenas 12 MB/s

A velocidade dos slots PCI é suficiente para a maioria das placas existentes.

slot agp

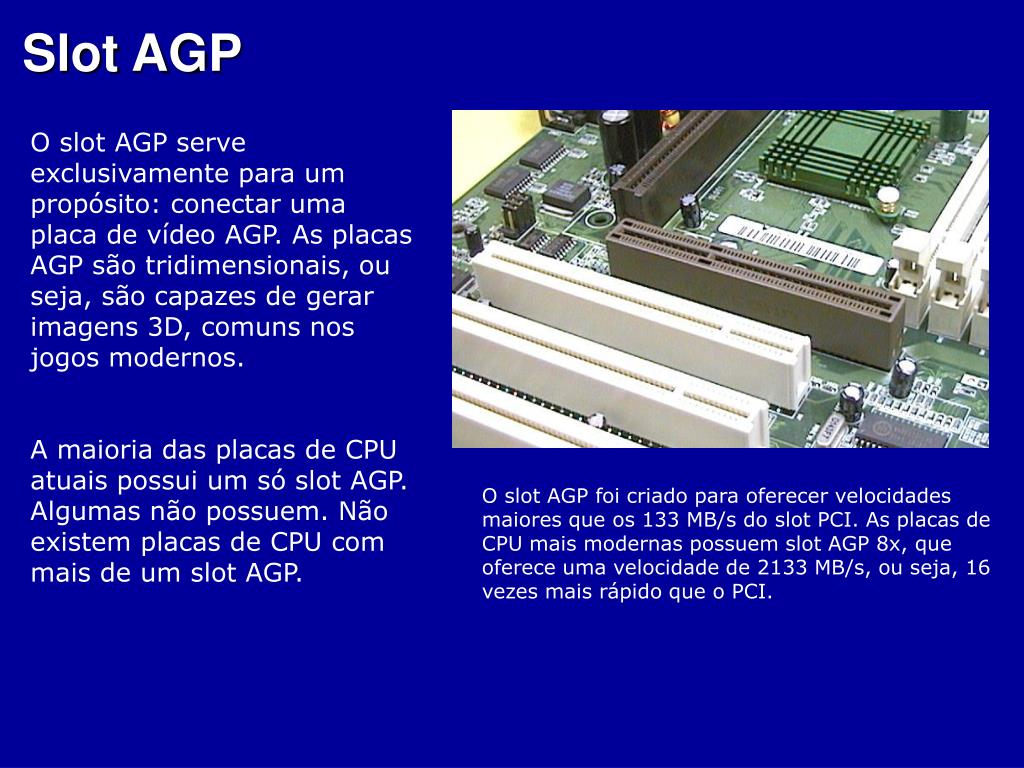

O slot AGP serve exclusivamente para um propósito: conectar uma placa de vídeo AGP. As placas AGP são tridimensionais, ou seja, são capazes de gerar imagens 3D, comuns nos jogos modernos.

A maioria das placas de CPU atuais possui um só slot AGP. Algumas não possuem. Não existem placas de CPU com mais de um slot AGP.

Slot AGP

O slot AGP foi criado para oferecer velocidades maiores que os 133 MB/s do slot PCI. As placas de CPU mais modernas possuem slot AGP 8x, que oferece uma velocidade de 2133 MB/s, ou seja, 16 vezes mais rápido que o PCI.

velocidades dos slots agp

AGP 1x: 266 MB/s (1997)

  • AGP 2x: 533 MB/s (1999)
  • AGP 4x: 1066 MB/s (2000)
  • AGP 8x: 2133 MB/s (2002)
  • As placas de CPU modernas têm slot AGP 8x. A velocidade 8x só será usada se a placa de vídeo também for 8x. Senão prevalecerá a velocidade da mais lenta.

Velocidades dos slots AGP

slot e placa agp

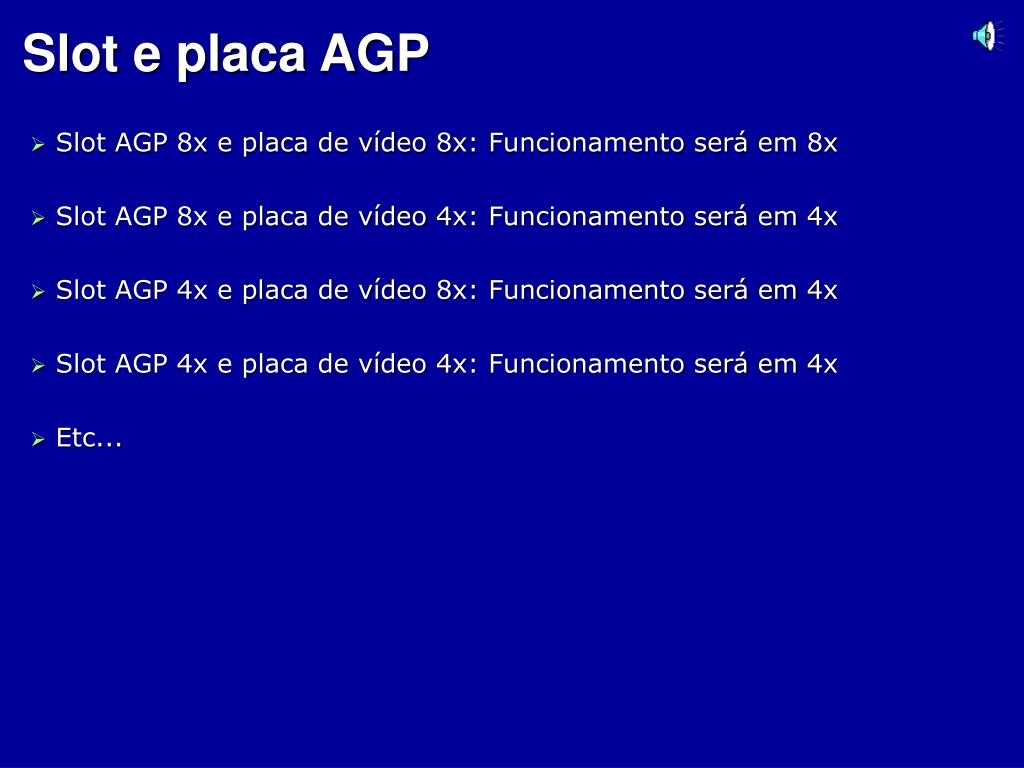

Slot AGP 8x e placa de vídeo 8x: Funcionamento será em 8x

  • Slot AGP 8x e placa de vídeo 4x: Funcionamento será em 4x
  • Slot AGP 4x e placa de vídeo 8x: Funcionamento será em 4x
  • Slot AGP 4x e placa de vídeo 4x: Funcionamento será em 4x
  • Etc...

Slot e placa AGP

bateria de l tio cr2032

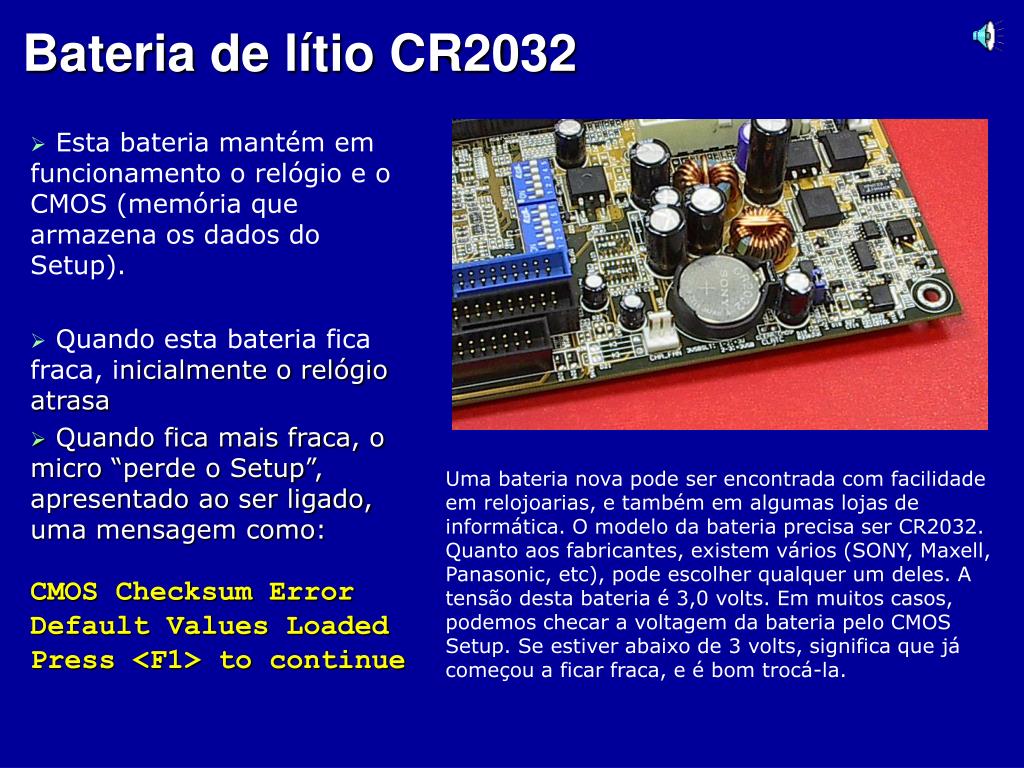

Esta bateria mantém em funcionamento o relógio e o CMOS (memória que armazena os dados do Setup).

  • Quando esta bateria fica fraca, inicialmente o relógio atrasa
  • Quando fica mais fraca, o micro “perde o Setup”, apresentado ao ser ligado, uma mensagem como:CMOS Checksum ErrorDefault Values LoadedPress <F1> to continue

Bateria de lítio CR2032

Uma bateria nova pode ser encontrada com facilidade em relojoarias, e também em algumas lojas de informática. O modelo da bateria precisa ser CR2032. Quanto aos fabricantes, existem vários (SONY, Maxell, Panasonic, etc), pode escolher qualquer um deles. A tensão desta bateria é 3,0 volts. Em muitos casos, podemos checar a voltagem da bateria pelo CMOS Setup. Se estiver abaixo de 3 volts, significa que já começou a ficar fraca, e é bom trocá-la.

removendo a bateria

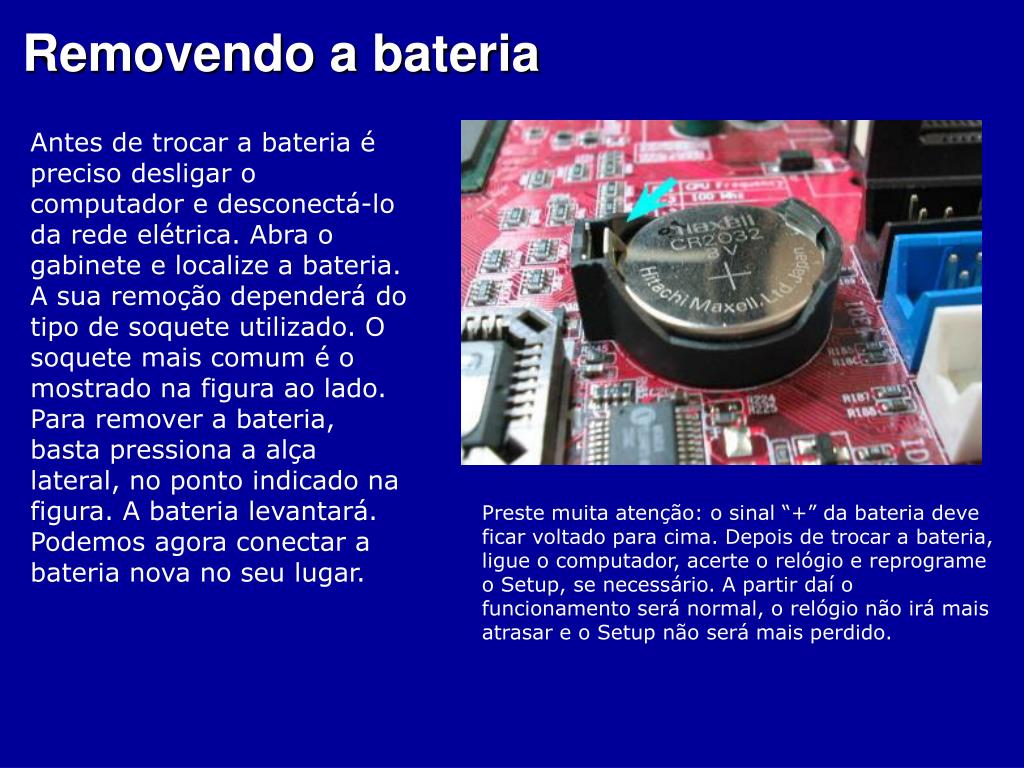

Antes de trocar a bateria é preciso desligar o computador e desconectá-lo da rede elétrica. Abra o gabinete e localize a bateria. A sua remoção dependerá do tipo de soquete utilizado. O soquete mais comum é o mostrado na figura ao lado. Para remover a bateria, basta pressiona a alça lateral, no ponto indicado na figura. A bateria levantará. Podemos agora conectar a bateria nova no seu lugar.

Removendo a bateria

Preste muita atenção: o sinal “+” da bateria deve ficar voltado para cima. Depois de trocar a bateria, ligue o computador, acerte o relógio e reprograme o Setup, se necessário. A partir daí o funcionamento será normal, o relógio não irá mais atrasar e o Setup não será mais perdido.

outro tipo de soquete

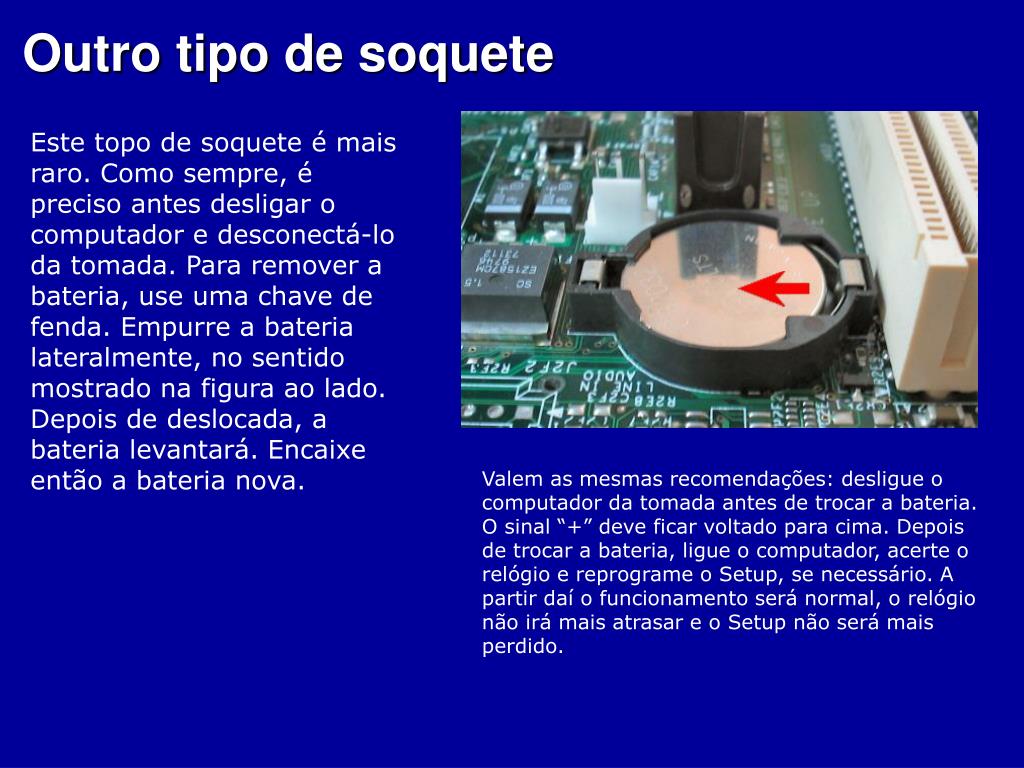

Este topo de soquete é mais raro. Como sempre, é preciso antes desligar o computador e desconectá-lo da tomada. Para remover a bateria, use uma chave de fenda. Empurre a bateria lateralmente, no sentido mostrado na figura ao lado. Depois de deslocada, a bateria levantará. Encaixe então a bateria nova.

Outro tipo de soquete

Valem as mesmas recomendações: desligue o computador da tomada antes de trocar a bateria. O sinal “+” deve ficar voltado para cima. Depois de trocar a bateria, ligue o computador, acerte o relógio e reprograme o Setup, se necessário. A partir daí o funcionamento será normal, o relógio não irá mais atrasar e o Setup não será mais perdido.

outro tipo de soquete1

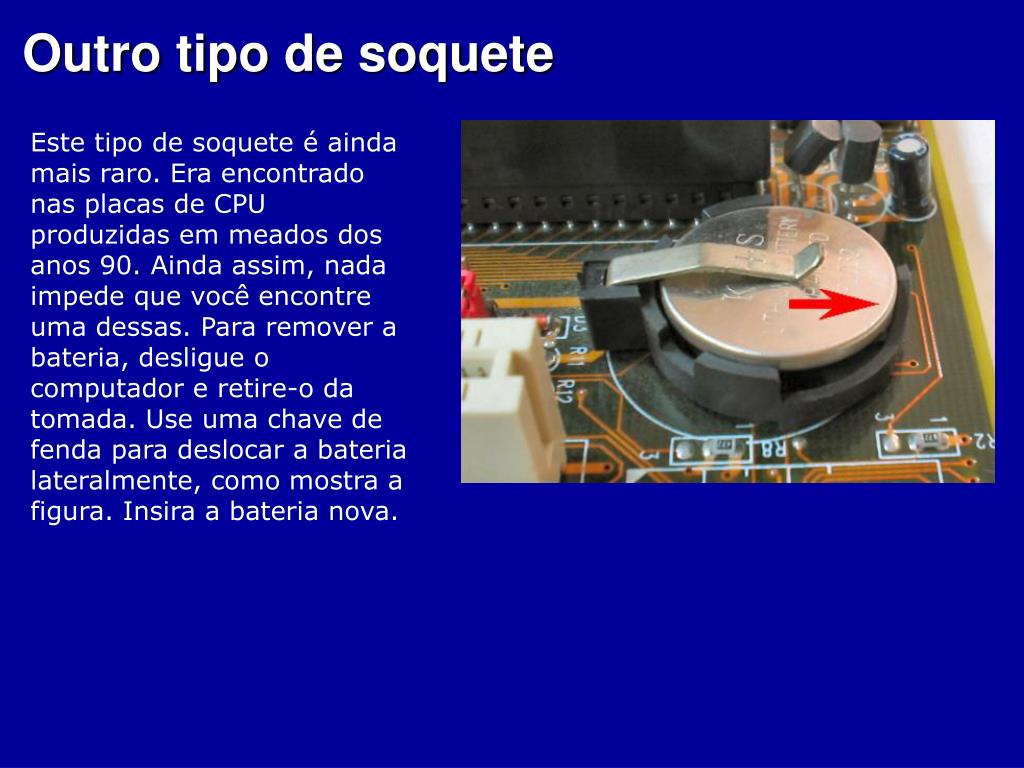

Este tipo de soquete é ainda mais raro. Era encontrado nas placas de CPU produzidas em meados dos anos 90. Ainda assim, nada impede que você encontre uma dessas. Para remover a bateria, desligue o computador e retire-o da tomada. Use uma chave de fenda para deslocar a bateria lateralmente, como mostra a figura. Insira a bateria nova.

Outro tipo de soquete

preciso consultar o manual

É preciso consultar o manual

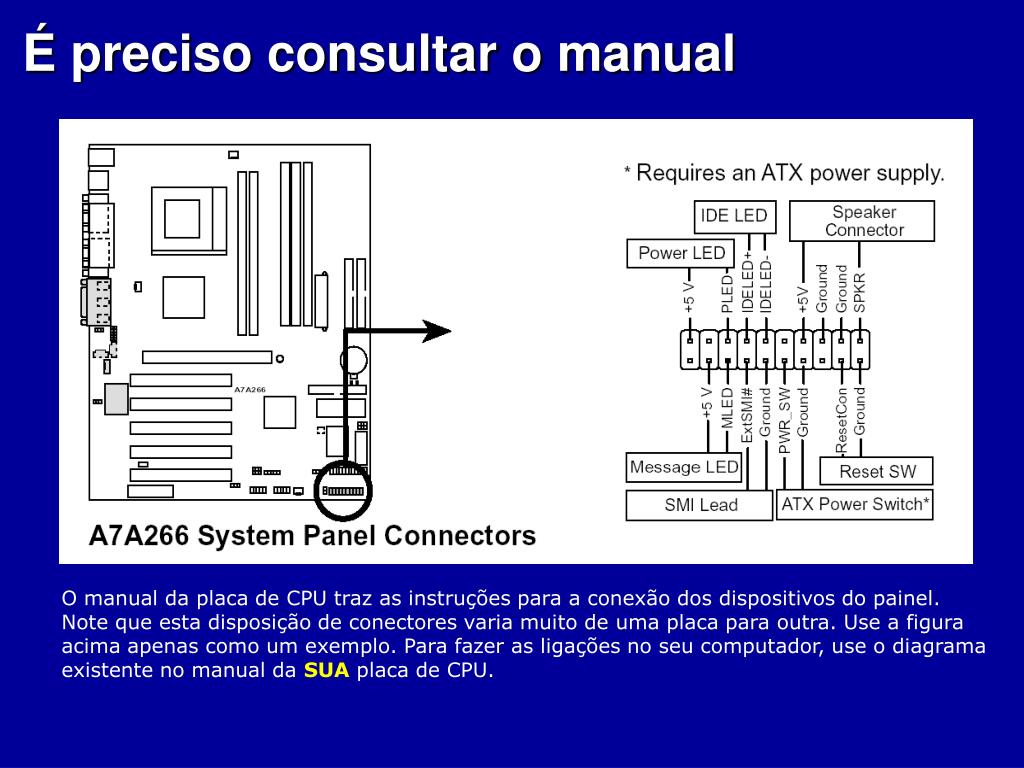

O manual da placa de CPU traz as instruções para a conexão dos dispositivos do painel. Note que esta disposição de conectores varia muito de uma placa para outra. Use a figura acima apenas como um exemplo. Para fazer as ligações no seu computador, use o diagrama existente no manual da SUA placa de CPU.

nova placas m es
Nova placas mães

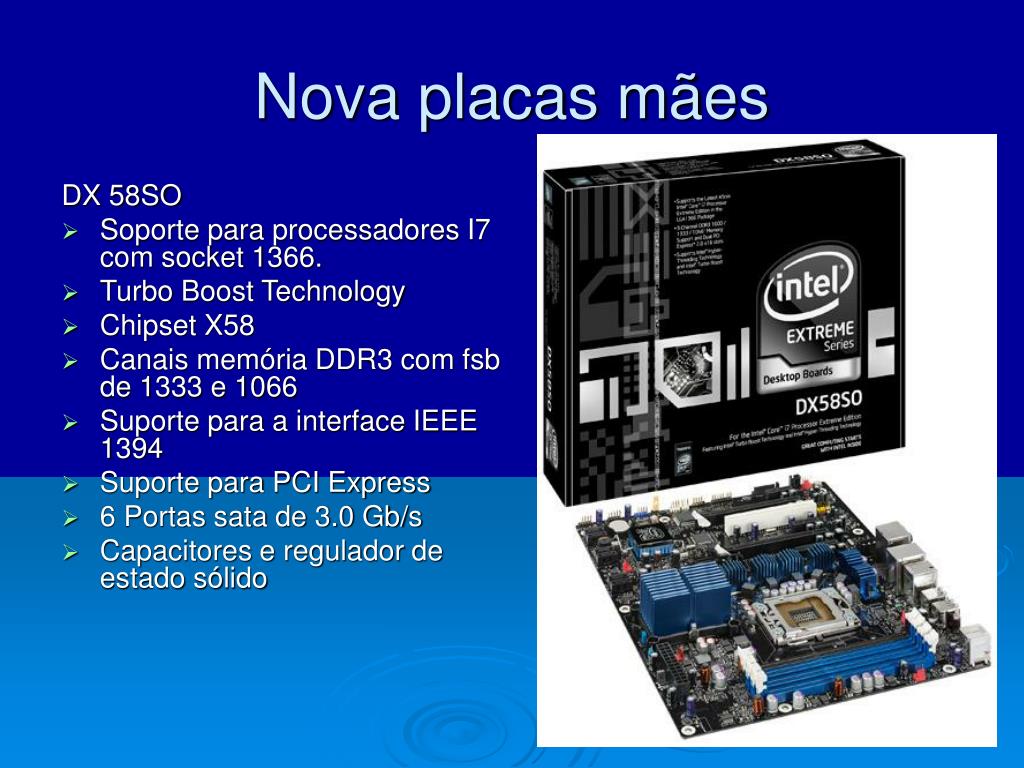

DX 58SO

  • Soporte para processadores I7 com socket 1366.
  • Turbo Boost Technology
  • Chipset X58
  • Canais memória DDR3 com fsb de 1333 e 1066
  • Suporte para a interface IEEE 1394
  • Suporte para PCI Express
  • 6 Portas sata de 3.0 Gb/s
  • Capacitores e regulador de estado sólido
