  1. FORO DE RESPONSABLES DE TICS  DE LAS UNIVERSIDADES NACIONALES. Protocolos de Señalización y transmisión de Flujo Multimedia

  2. ¿Que es un protocolo de señalización? • Es un lenguaje común en teléfonos, servidores de gestión de llamadas, red telefónica publica conmutada, y los sistemas PBX, estos sistemas necesitan un medio para establecer, controlar y finalizar las llamadas. • La Voz sobre IP ofrece varios protocolos de señalización. Algunos sistemas comerciales de PBX soportan algunos de ellos. Otros, como Asterisk, soporta a casi todos ellos.

  3. Protocolos soportados • Session Initiation Protocol (SIP) • Inter-Asterisk Exchange (IAX) • H.323 –una suite de protocolos como el H.225, H.245 y RAS que se soportan en TCP y UDP • Media Gateway Control Protocol (MGCP) • Skinny Client Control Protocol (Cisco SCCP)

  4. Protocolos de señalización Protocolos VoIP mas utilizados en Asterisk son: • SIP • IAX2 • H323

  5. Protocolo SIP - IETF  • SIP (Protocolo de Inicio de Sesiones) es un protocolo de señalización para conferencia, telefonía, presencia, notificación de eventos y mensajería instantánea a través de la red IP. • Fue desarrollado inicialmente en el grupo de trabajo IETF MMUSIC y a partir de septiembre de 1999, pasó al grupo de trabajo IETF SIP.

  6. Protocolo SIP • Este protocolo fue diseñado exclusivamente como sistema de señalización conjuntamente a otro flujo de datos multimedia a través de un protocolo simultáneo (que en Asterisk es el protocolo RTP con el control RTCP. • Protocolo de Transporte en Tiempo Real: primer problema con SIP.

  7. Protocolo SIP • SIP puerto 5060 UDP o TCP (UDP por defecto) • RTP puerto 10000- 20000 (UDP) con colaboración de Control con el control RTPC.

  8. Protocolo SIP • SIP -> Puerto 5060 = Señalización • RTP -> Puertos 10000-20000 = Voz+Video

  9. Configuración sip.conf • La Configuración de dispositivos SIP se realiza en el fichero sip.conf • Existe una sección que se aplica a todos los dispositivos definidos, la sección [general]: • Parametro1 = valor • Parametro2 = valor

  10. Configuración SIP en Asterisk • type=user: sólo puede recibir llamadas como "usuario". Se usa para autenticar llamadas entrantes • type=friend: permite hacer llamadas como "peer" y recibe llamadas como "usuario" (sirve para extensiones) • type=peer : permite hacer llamadas como "peer" y recibe llamadas como "peer" (sirve para troncales)

  11. Configuración SIP en Asterisk Configuración de teléfono: friend [2000] type=friend host=dynamic secret=abc123 context=interno callerid=“Pepe Garcia" <2000> disallow=all allow=alaw&gsm&ilbc&g729&h263&h264 canreinvite=no qualify=yes dtmfmode=inband ; inband / RFC2833 / auto

  12. Configuración SIP en Asterisk Configuración de troncal : peer Utilizando Elastix o cualquier distribución de FreePbx Internos 3XXX Internos 2XXX

  13. Trunk Rectorado

  14. Trunk Facultad

  15. Rutas salientes por troncal • Rutas Salientes (OutboundRoutes)RouteName: FacultadDial Patterns: 3XXX (si los internos de la facultad comienzan con 3)TrunkSequence: SIP/rectorado2facultady listo en el Asterisk de Rectoradoen el Asterisk de la Facultad igual ...

  16. Rutas salientes por troncal • Route Name: RectoradoDial Patterns: 2XXX (si los internos de rectorado empiezan con 2)Trunk Sequence: SIP/facultad2rectorado

  17. Troncales SIP entre Rectorado y Facultad Crear las RUTAS DE SALIDA en cada AsteriskRutas Salientes (OutboundRoutes)RouteName: FacultadDial Patterns: 3XXX (si los internos de la facultad comienzan con 3)TrunkSequence: SIP/rectorado2facultady listo en el Asterisk de Rectoradoen el Asterisk de la Facultad igual ...RouteName: RectoradoDial Patterns: 2XXX (si los internos de rectorado empiezan con 2)TrunkSequence: SIP/facultad2rectorado

  18. Información disponible http://forovoip.unvm.edu.ar Tema: Troncal SIP entre 2 Asterisk usando FreePBX

  19. Protocolo SIP: canreinvite=no

  20. Canreinvite =no • Asterisk -> 192.168.128.1 • Teléfono A -> 192.168.128.142 • Teléfono B -> 192.168.223.45

  21. Protocolo SIP: canreinvite:yes

  22. Canreinvite =yes • Asterisk -> 192.168.128.1 • Teléfono A -> 192.168.128.142 • Teléfono B -> 192.168.223.45

  23. Protocolo SIP, problema NAT

  24. Protocolo SDP en SIP: • SDP es un protocolo de descripción. • Utiliza la codificación del texto. • Permite realizar un debug fácil de interpretar • Los errores son similares a los HTTP • Se utiliza para el anuncio y la negociación de las capacidades de una sesión

  25. Protocolo IAX2 - RFC 5456 (02-2010) • Inter-Asterisk-Exchange versión 2 • Creado y mantenido por Marc Spencer y Digium. • Es uno de los protocolos mas utilizado por Asterisk • Es utilizado para manejar conexiones VoIP entre servidores Asterisk y clientes que también utilizan protocolo IAX.

  26. Protocolo IAX2 • Utiliza un puerto solo puerto UDP: 4569 para señalización y flujo de voz, video y datos • IAX2 un protocolo casi transparente a los cortafuegos y realmente eficaz para trabajar dentro de redes internas. • En esto se diferencia de SIP, que utiliza una cadena RTP out-of-band para entregar la información.

  27. Protocolo IAX2: fases de la llamada Es un protocolo binario y está de manera que reduce la carga en lujos de datos de voz. Se envian los frames M y F en ambos sentidos con la información vocal. Los frames M son mini-frames que contienen solo una cabecera de 4 bytes para reducir el uso en el ancho de banda. Los frames F son frames completos que incluyen información de sincronización Puerto UDP :4569

  28. Protocolo H323 - ITU • Esta tecnología permite la transmisión en tiempo real de vídeo y audio por una red de paquetes. Los primeros servicios de voz sobre protocolo Internet (VoIP) utilizan esta norma • -permite la conexión rápida • H.235 funciones autentificación, integridad, privacidad • H.450 introduce los servicios suplementarios; • -soporta direcciones del tipo e-mail y formato URL; • -Permite el control de llamadas multi-punto (conferencia) • -Permite la redundancia de gatekeeper • -Soporta la codificación de vídeo en formato H.263

  29. Contras • Difícil de adaptar a aplicaciones futuras • La mayoría de los teléfonos no son compatibles. • Es muy complejo • Difícil identificar un inconveniente

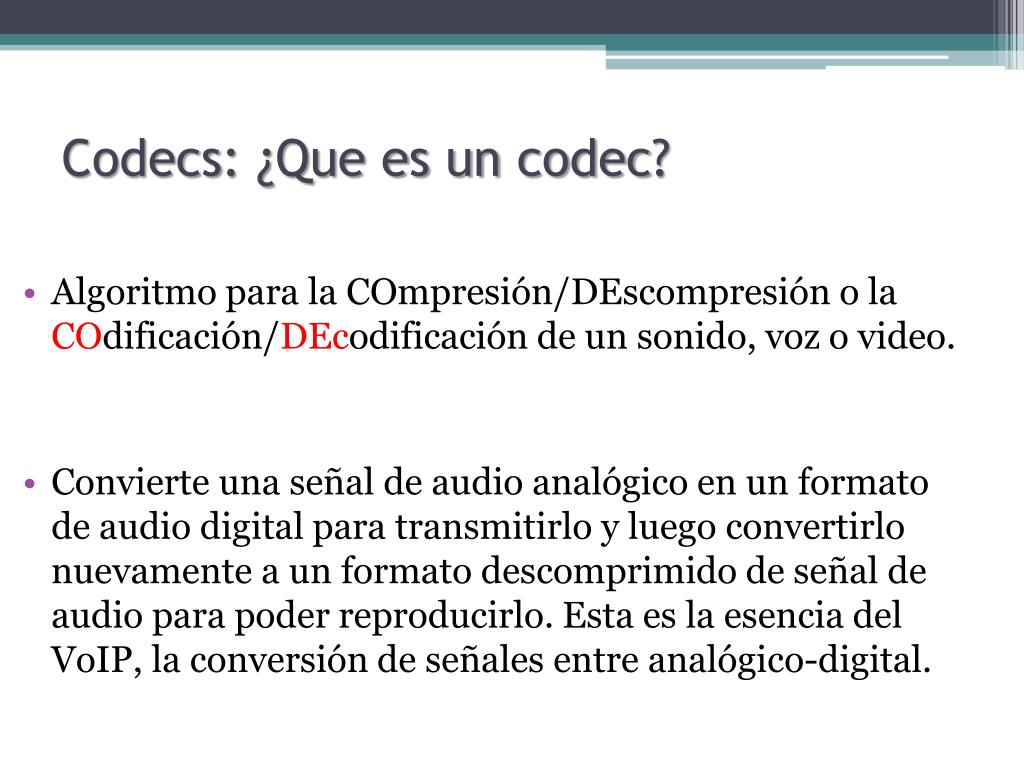

  30. Codecs: ¿Que es un codec? • Algoritmo para la COmpresión/DEscompresión o la COdificación/DEcodificación de un sonido, voz o video. • Convierte una señal de audio analógico en un formato de audio digital para transmitirlo y luego convertirlo nuevamente a un formato descomprimido de señal de audio para poder reproducirlo. Esta es la esencia del VoIP, la conversión de señales entre analógico-digital.

  31. Codificación: Asterisk

  32. Codecs de Voz soportados:

  33. Recomendaciones Codecs de Voz: • Para la red local, utilizar G711 alaw o ulaw. • Para la red wan, utilizar G729, GSM, SPEEX, ILBC.

  34. Codecs de video soportados • H.261 • H.263 • H.263+ (Asterisk 1.4) • H.264 (Asterisk 1.4 – Asterisk 1.8) • mpeg4 (MPEG4 Video)

  35. Codecs de video recomendados • H.263p (Asterisk 1.4) • H.264 (Asterisk 1.4 – Asterisk 1.8) • Actualmente la mayoría de los teléfonos IP con video, soportan h263+ y h264

  36. Codecs de video soportados En las extensiones o en la sección “general” hay que configurar los codecs de video soportados: En sip.conf: [general] videosupport=yes allow=h263&h264

  37. Solución VoIP actual de la UNVM Diagrama de la topología actual

  38. MUCHAS GRACIAS http://forovoip.unvm.edu.ar Benjamín Garzón bgarzon@unvm.edu.ar
