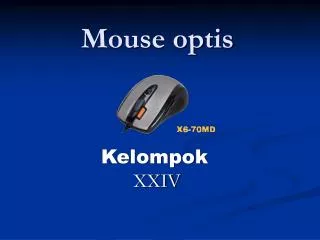

  1. Mouse optis Kelompok XXIV

  2.    Sejarah Penciptaan Mouse ... • Mouse, atau yang dalam bahasa Indonesianya disebut tetikus, sering kita gunakan sehari-hari. Ternyata, banyak perkembangan mouse dari awal mulanya dibuat hingga mouse canggih yang sangat populer saat ini. Mouse pertama ditemukan oleh Douglas Engelbart dari Stanford Research Institute pada tahun 1963. Mouse adalah satu dari beberapa alat penunjuk (pointing device) yang dikembangkan untuk online System (NLS) milik Engelbard. Selain mouse, yang pada mulanya disebut “bug”, juga dikembangkan beberapa alat pendeteksi gerakan tubuh yang lain, misalnya alat yang diletakkan di kepala untuk mendeteksi gerakan dagu. Karena kenyamanan dan kepraktisannya, mouse-lah yang dipilih.

  3. Gambar 1&2: Mouse pertama buatan Engelbard • Mouse pertama berukuran besar, dan menggunakan dua buah roda yang saling tegak lurus untuk mendeteksi gerakan ke sumbu X dan sumbu Y. Engelbart kemudian mematenkannya pada 17 November 1970, dengan nama Penunjuk posisi X-Y untuk sistem tampilan grafis (X-Y Position Indicator For A Display System). Pada waktu itu, sebetulnya Engelbart bermaksud pengguna memakai mouse dengan satu tangan secara terus-menerus, sementara tangan lainnya mengoperasikan alat seperti keyboard dengan lima tombol.

  4. Pengertian Mouse Optic • Yang disebut mouse optical adalah mouse yang menggunakan sensor cahaya serta lampu LED merah di bawahnya sebagai pencahaya. Sensor pada mouse optical mampu menangkap gambar dengan kecepatan 1500 frame per detik sampai 7000 frame per detik. Dengan kecepatan mencapai 45 inci per detik dengan resolusi 2000 count per inci (cpi).

  5. MOUSE OPTIKAL • Selain mouse bola, saat ini banyak digunakan mouse optikal. Mouse optikal lebih unggul dari mouse bola karena lebih akurat dan perawatanny a lebih mudah dibandingkan mouse bola. Mouse optikal tidak perlu dibersihkan, berbeda dengan mouse bola yang harus sering dibersihkan karena banyak debu yang menempel pada bolanya. Mouse optikal pertama dibuat oleh Steve Kirsch dari Mouse Systems Corporation. Mouse jenis ini menggunakan LED (light emitting diode) dan photo dioda untuk mendeteksi gerakan mouse. Mouse optikal pertama hanya dapat digunakan pada alas (mousepad) khusus yang berwarna metalik bergaris-garis biru--abu-abu. Mouse optikal saat ini dapat digunakan hampir di semua permukaan padat dan rata, kecuali permukaan yang memantulkan cahaya. Mouse optikal saat ini bekerja dengan menggunakan sensor optik yang menggunakan LED sebagai sumber penerangan untuk mengambil beribu-ribu frame gambar selama mouse bergerak. Perubahan dari frame-frame gambar tersebut diterjemahkan oleh chip khusus menjadi posisi X dan Y yang kemudian dikirim ke komputer.

  6. Cara kerja mouse optical adalah sebagai berikut: • lampu LED menembarkan cahayanya pada permukaan lalu, sensor cahaya yang ada pada bagian bawah mouse akan menangkap pergeseran yang terjadi pada cahaya tersebut. Atau dapat juga dikatakan sebagai berikut. Bila mouse mekanik komputer mencatat pergeseran yang dilakukan oleh mouse, sebaliknya dengan mouse optical, komputer mencatat pergeseran yang terjadi pada landasan mouse.

  7. Dikembangkan pertama kali oleh Agilent Technologies dan diperkenalkan pada 1999.Cara kerjanya kira2 ditunjukkan oleh gambar berikut: • LED menyinari permukaan bawah mouse, cahaya LED dipantulkan oleh tekstur mikroskopik pada permukaan. Lensa plastik mengumpulkan cahaya yang dipantulkan dan membentuk gambar pada sensor (CMOS sensor). Sensor mengambil gambar dengan kecepatan cukup cepat, 1500 gambar per detik. Gambar (binary / hitam-putih) dikirim ke DSP (digital signal processor) untuk diolah.

  8. XXIV • Lampu (LED) dan Sensor optik (LDR) terdapat di bagian dalam atau di bagian bawah (untuk mouse optik)Biasanya mouse menggunakan mouse pad (alas mouse) untuk memperlambat pengotoran roller atau menambah akurasi gerakan mouse optik, dan juga mengurangi kelelahan tangan.Gerakan Dasar MouseMenggerakkan mouse sesuai arah pointer yang diinginkan di layarKlik tombol kiri, untuk membuka menu atau memilih item di layar, berupa icon, file, opsi menu, atau objek lainDobel klik tombol kiri, untuk mengeksekusi program aplikasi atau membuka file (dobel-klik pada title bar akan memaksimasi window)Klik tombol kanan, untuk memunculkan context menu atau menu yang berhubungan dengan objek yang sedang ditunjuk

  9. XXIV • Drag and Drop, yaitu menunjuk satu objek (icon atau file), mengklik dan menahan tombol kiri, kemudian mengarahkan mouse ke tempat yang diinginkan, lalu melepas tekanan pada tombol. Dapat dianalogkan dengan gerakan mengambil benda, menggenggam, mengarahkan, lalu melepaskan benda di tempat yang diinginkan. Drag and drop juga digunakan untuk:Mengubah ukuran window, dengan mengarahkan mouse di bagian tepi, mengklik, menyeret mouse ke arah dalam (memperkecil) atau ke arah luar (memperbesar), dan setelah mencapai ukuran yang diinginkan, tombol dilepas.Melakukan penyalinan (copy), pemindahan (move) file/dokume, atau membuat shortcut (lakukan dengan menekan tombol kanan dan akan muncul menu pilihan untuk ketiga operasi tersebut)Melakukan klik tombol kiri dan kanan secara bersamaan. Ini jarang digunakan.Menggulirkan scroller ke depan dan belakang untuk menggerakkan layar program aplikasi ke atas dan ke bawah. Pada beberapa program gerakan ini juga berarti melakukan pembesaran dan pengecilan objek/file (zooming)

  10. Kekurangan Optical Mouse : • Tidak dapat berjalan di atas permukaan yang memantul seperti lantai keramik, dll. • Tidak dapat berjalan di atas permukaan yang tembus pandang seperti kaca, gelas, dll. • Mengeluarkan cahaya merah yang menyilaukan dan jika dipandang terus menerus mungkin bisa membahayakan kesehatan mata

  11. TERIMAKASI • XXIV SEKIAN
