2. تهیه و تنظیم از:سیده معصومه حیدری دبیر کار و فناوری استان گیلان، منطقه فومن با تشکر از سرگروه های محترم استان سرکار خانم زبیده قاسمی و جناب آقای مسعود فلاحتی پائیز 1392

3. درس كار و فناوري پايه اول (هفتم) دوره اول متوسطه پودمان 6 نقشه کشی

4. بدون داشتن نقشه های درست و دقیق نمی توان به آسانی سازه های بزرگی مانند برج آزادی و میلاد و قطعات دقیق صنعتی را ساخت. 1

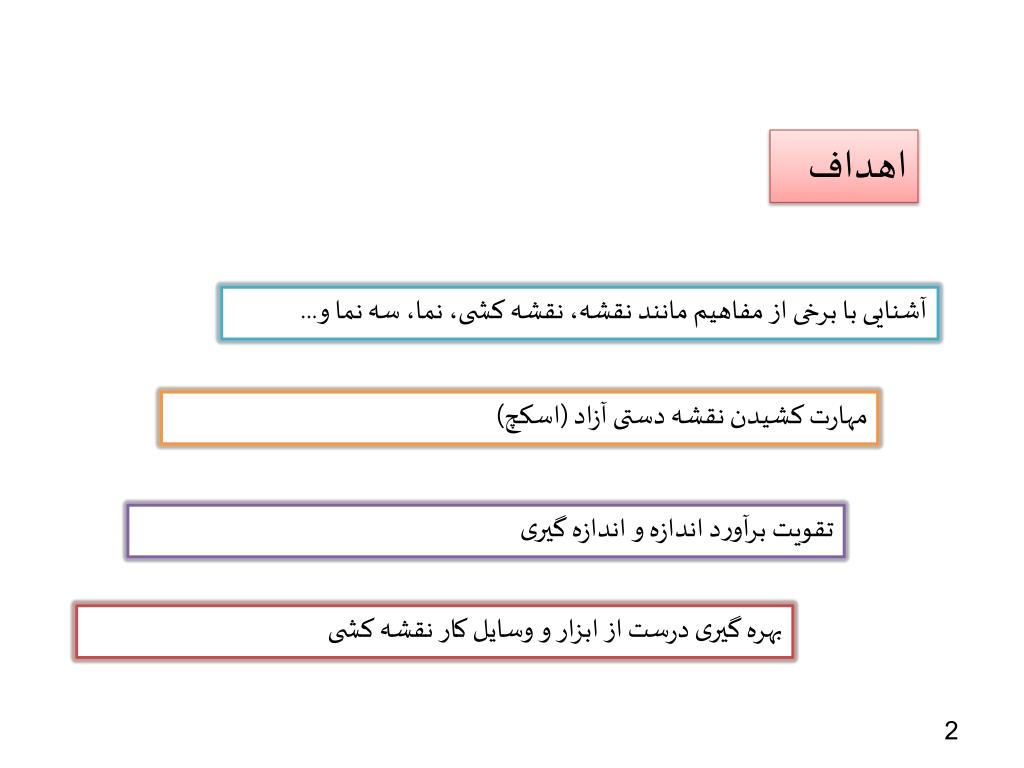

5. اهداف آشنایی با برخی از مفاهیم مانند نقشه، نقشه کشی، نما، سه نما و... مهارت کشیدن نقشه دستی آزاد (اسکچ) تقویت برآورد اندازه و اندازه گیری بهره گیری درست از ابزار و وسایل کار نقشه کشی 2

6. کاربرد نقشه اکثر مهندسان، برای دادن مشخصات ظاهری طرح خود نقشه آن را ارائه می دهند. کارگران فنی نیز برای پیاده کردن طرح یا نصب دستگاه، اطلاعات لازم را از روی نقشه آن می خوانند. ما نیز برای انجام کار با یک دستگاهی که تازه خریده ایم، نیاز به نقشه و کتابچه راهنما داریم. 3

7. الگو خیاط ساخت و نصب سازه های چوبی طراحی و نصب مدار تکنسین یا مهندس برق شناسایی قسمت های ساختمان معمار نقشه ساختمانی 4

8. توانایی کشیدن خط و اشکال هندسی بدون خط کش و گونیا کشیدن یک مربع به اندازه 10x10 کشیدن 4 خط راست افقی و عمودی به فاصله 2 سانتی متر 5

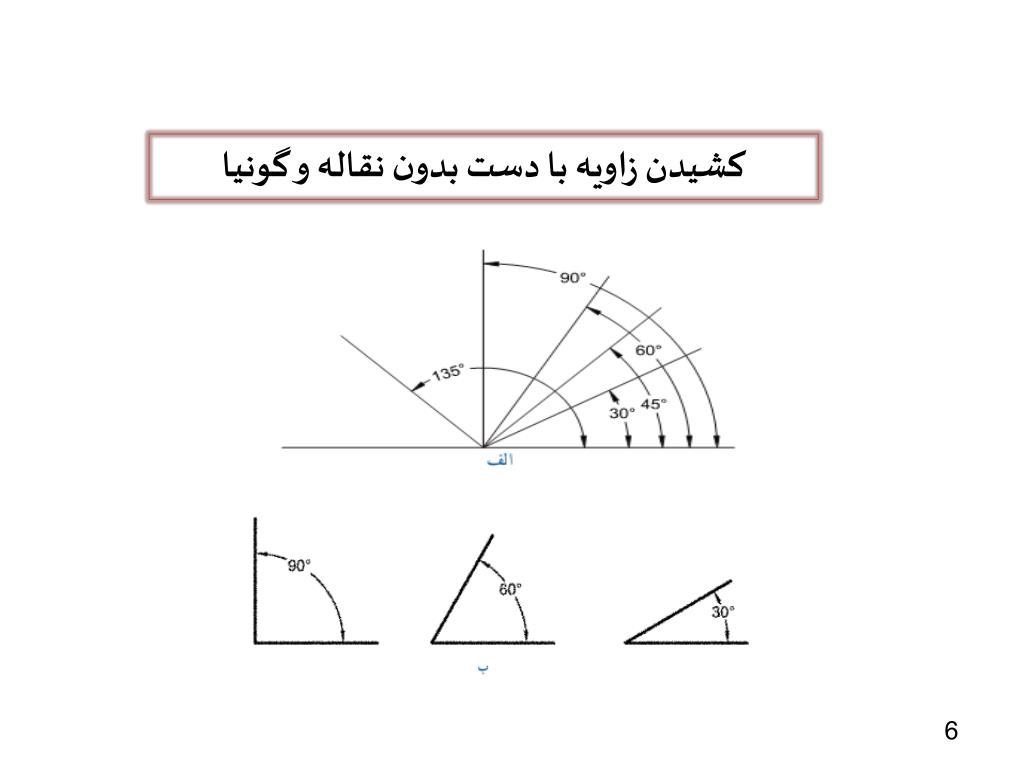

9. کشیدن زاویه با دست بدون نقاله و گونیا 6

10. کشیدن خط افقی، عمودی و مایل با دست آزاد 7

11. شعاع قوسی خط تقارن خط اندازه 8

12. 6 5 5 5 5 6 5 5 9

13. مقیاس همیشه ترسیم تصویرهایی از جسم به اندازه واقعی امکان پذیر نیست 10

14. 11

15. انواع مقیاس در نقشه کشی صنعتی 12

16. 1 20000 یا 20 26 mm 10000 یا 10 20mm 17 mm 13000 یا 13 40mm 8500 یا 8.5 13

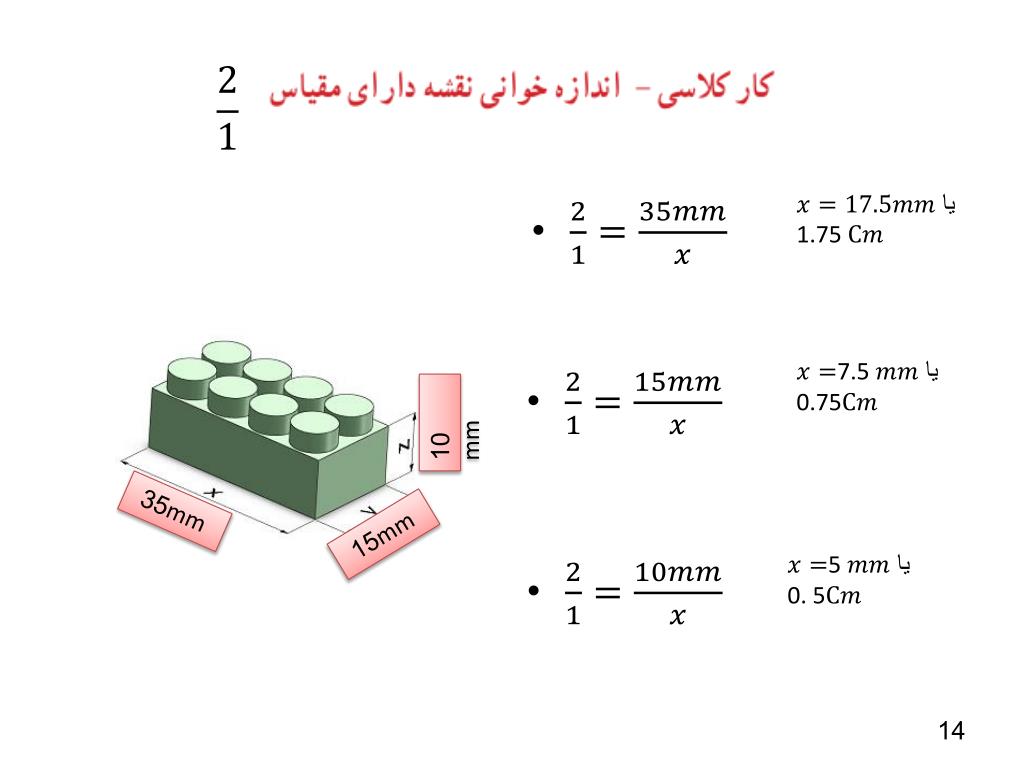

17. یا 1.75 C 7.5 یا 0.75C 10 mm 35 mm 15 mm 5 یا 0. 5C 14

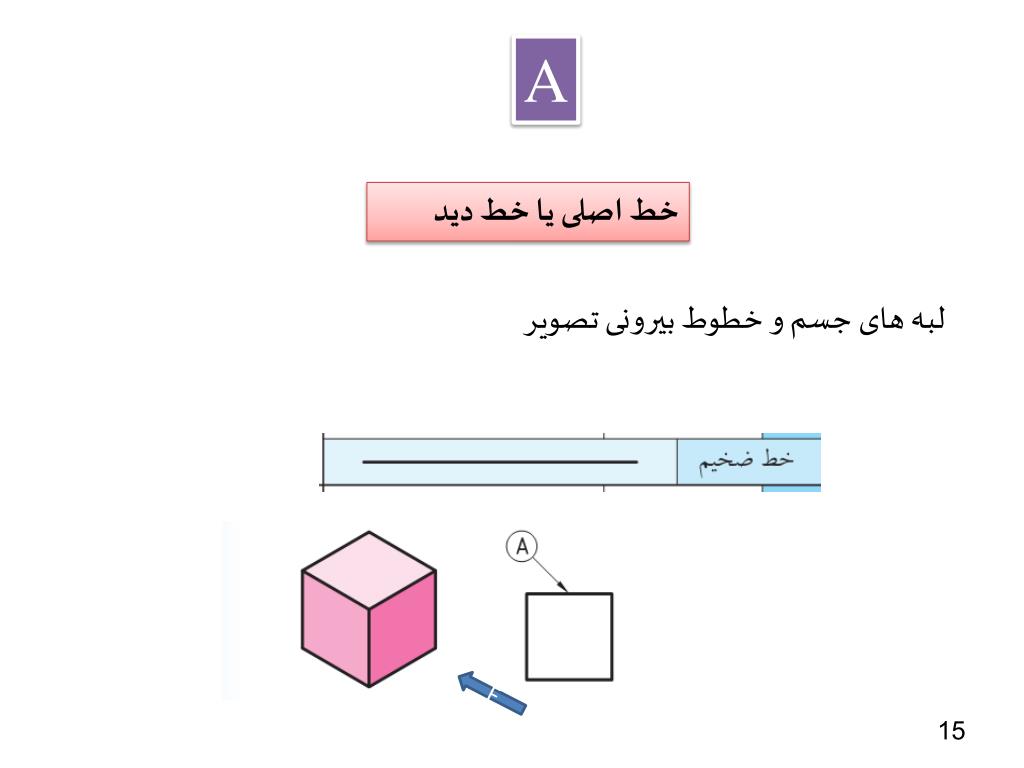

18. A خط اصلی یا خط دید لبه های جسم و خطوط بیرونی تصویر F 15

19. B خط چین یا خط ندید لبه های داخلی یا پشت جسم F 16

20. C خط محور یا خط تقارن نمایش محور و مرکز تقارن F 17

21. ترسیم نما از روبرو F 18

22. ترسیم نما از بالا F 19

23. نمای جانبی (دید از چپ) F 20

24. روبرو جانبی (چپ) بالا 21

25. 22

26. رسم سه نما روبرو جانبی (چپ) F بالا 23

27. رسم سه نما روبرو چپ بالا F 24

28. رسم سه نما روبرو جانبی (چپ) F بالا 25

29. نمای روبرو 26

30. نمای بالا 27

31. نمای چپ 28

32. نمای روبرو خط ندید 29

33. 30

34. نمای چپ _ _ _ _ _ _ _ _ _ _ F 31

35. انواع خط در نقشه خط رابط خط اندازه خط اندازه در سمت بالای خطوط افقی و در سمت چپ خطوط عمودی 32

36. نما از روبرو خط ندید خط تقارن خط اندازه F 33

37. روبرو چپ _ _ _ _ _ _ _ _ _ F بالا 34

38. روبرو 35

39. جانبی 36

40. بالا 37

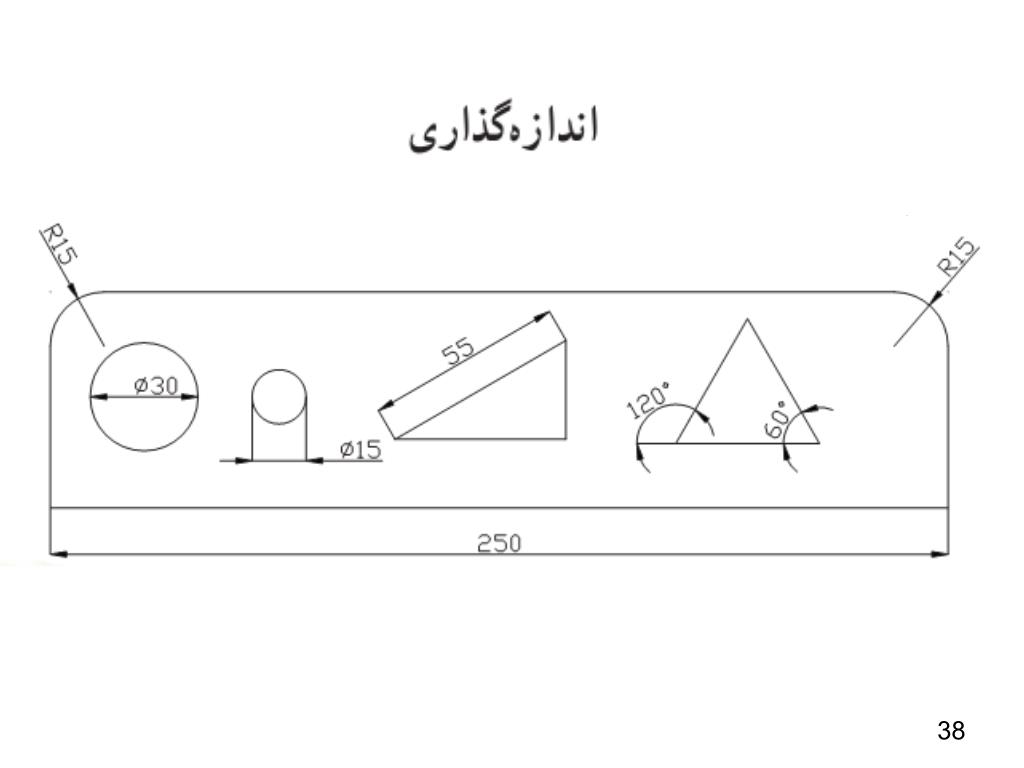

41. 38

42. 39
