  1. 預置專業模式 邁入智慧運算新紀元 IBM PureFlex FAQ 2H2013 Version

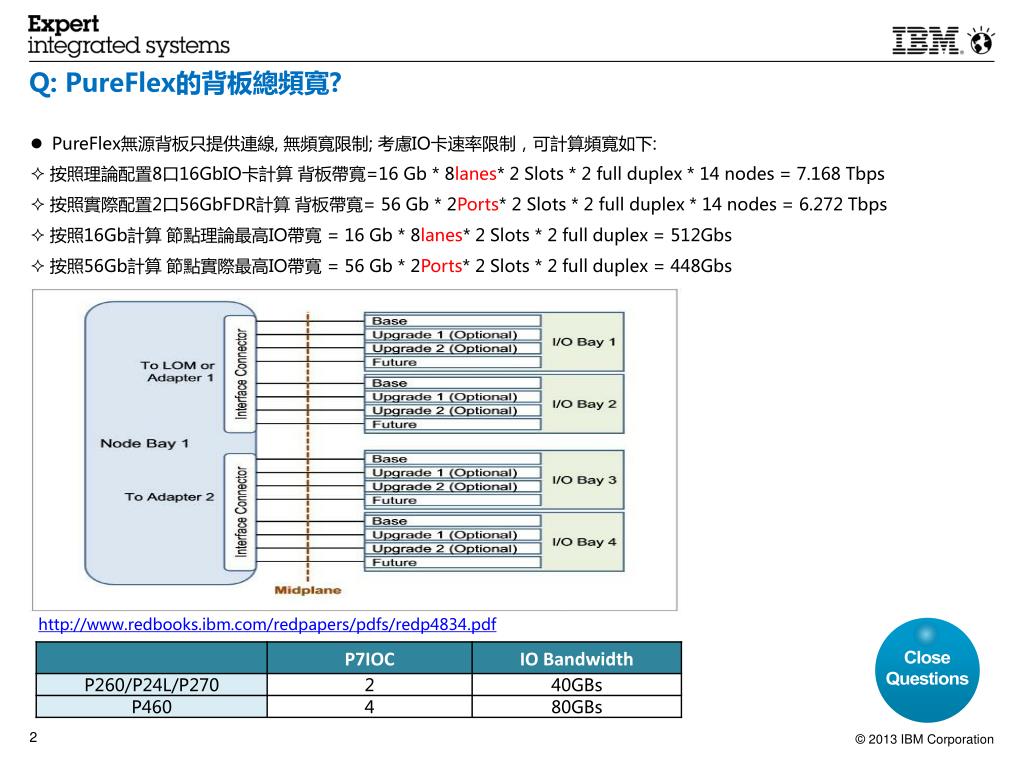

  2. Q: PureFlex的背板總頻寬? • PureFlex無源背板只提供連線, 無頻寬限制; 考慮IO卡速率限制,可計算頻寬如下: • 按照理論配置8口16GbIO卡計算 背板帶寬=16 Gb * 8lanes* 2 Slots * 2 full duplex * 14 nodes = 7.168 Tbps • 按照實際配置2口56GbFDR計算 背板帶寬= 56 Gb * 2Ports* 2 Slots * 2 full duplex * 14 nodes = 6.272 Tbps • 按照16Gb計算 節點理論最高IO帶寬 = 16 Gb * 8lanes* 2 Slots * 2 full duplex = 512Gbs • 按照56Gb計算 節點實際最高IO帶寬 = 56 Gb * 2Ports* 2 Slots * 2 full duplex = 448Gbs Close Questions http://www.redbooks.ibm.com/redpapers/pdfs/redp4834.pdf

  3. Q: PureFlex Power節點是否可以做MES Scale-Up? • PureFlex Power節點是可以通過MES配置Scale-Up的,但是有如下限制: • CPU: P260/P270/P460均不可以升級CPU [P270: Always ships with 2-socket populated and always 24-cores] • Mem: 可以做MES配置; 如果更換記憶體型號, 原配置不回收 • HDD: 可以做MES配置; 如果更換磁片型號, 原配置不回收 • IO: 可以做MES配置; 如果更換IO卡型號, 原配置不回收 Close Questions Q: PureFlex的Power節點是否支持FCOE? • PureFlex Power節點可以支援FCOE!需要配置: Option 1: • CN4058 8-port 10Gb Converged Adapter • CN4093 10Gb Converged Scalable Switch Option 2: • CN4058 8-port 10Gb Converged Adapter • EN4091 / SI4093 / EN4093R + TOR Switch G8264CS Q: PureFlex的Power節點雙VIOS支援情況? 全寬節點:P460直接支援雙VIOS 半寬節點: • P260/P270均可以通過CNA和FCOE架構支持雙VIOS • P270通過本地磁片做雙VIOS, 配置板載SAS控制器和附加SAS控制器(EC2F: Flex System Dual VIOS Adapter)

  4. Q: PureFlex 軟硬體維保? • PureFlex默認配置的維保: • 硬體維保: 3年24*7 Maintenance and Warranty • 軟體維保: 3年9*5 Maintenance with 9*5 service support 戶需要升級維保時間: 僅軟體維保時間可以在E-config按照1年的時間進行升級 其他維保升級建議: 銷售到GTS直接下單,可以提供不同級別和期限的維保,包括PEMA等 Close Questions Q: 關於3rd作業系統的維保? • PowerLinux服務License, SUSE Linux & RedHat Linux: • 按照Socket收費,默認配置為1支援1~2Socket; 如果>2Socket需要按照實際數量手工調整 • E-config只可以配置原廠服務(訂閱/電話/Web/郵件),如果需要IBM原廠支援需要聯繫GTS • PowerLinux服務級別: • RedHat Linux: Sub/Standard (9*5); Premium (24*7) • SUSE Linux: Sub/Standard (9*5) /Premium (24*7) • X86 服務相關資訊: • X-Config Linux 可以選配置IBM或原廠服務 • X-Config VMware License和Subscription,無原廠Support • 如果需要VMware技術支援,可以找LBS/GTS/BP • KVM的管理及技術支援: RedHat Linux和VMcontrol

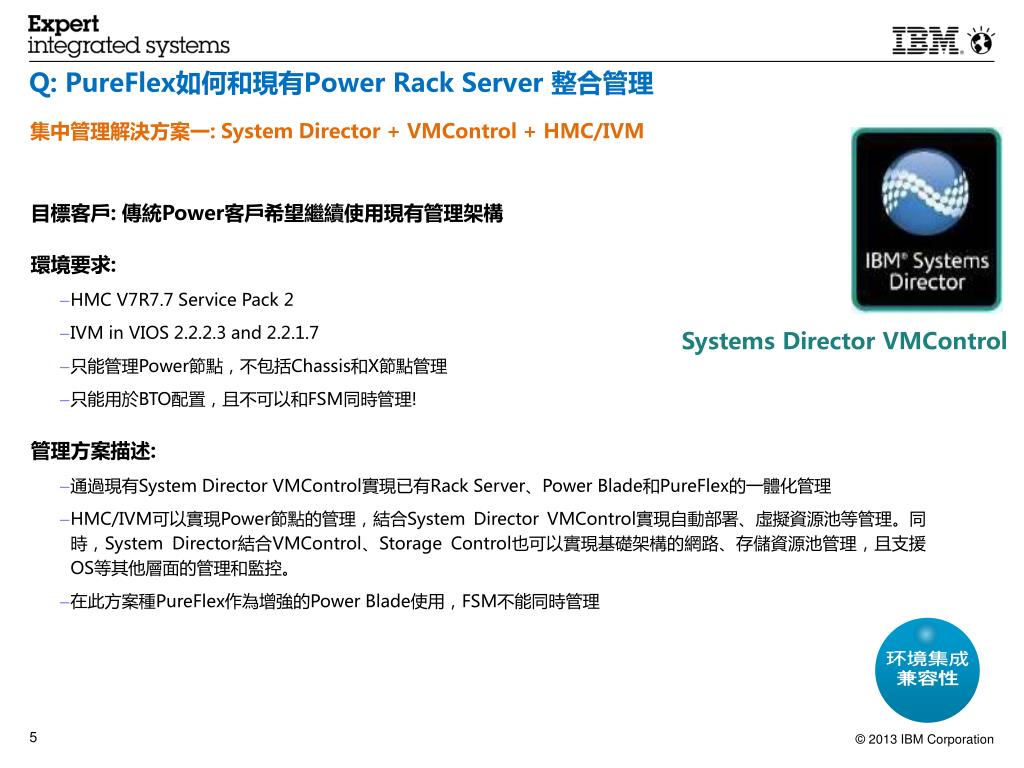

  5. Q: PureFlex如何和現有Power Rack Server整合管理 集中管理解決方案一: System Director + VMControl + HMC/IVM • 目標客戶: 傳統Power客戶希望繼續使用現有管理架構 • 環境要求: • HMC V7R7.7 Service Pack 2 • IVM in VIOS 2.2.2.3 and 2.2.1.7 • 只能管理Power節點,不包括Chassis和X節點管理 • 只能用於BTO配置,且不可以和FSM同時管理! • 管理方案描述: • 通過現有System Director VMControl實現已有Rack Server、Power Blade和PureFlex的一體化管理 • HMC/IVM可以實現Power節點的管理,結合System Director VMControl實現自動部署、虛擬資源池等管理。同時,System Director結合VMControl、Storage Control也可以實現基礎架構的網路、存儲資源池管理,且支援OS等其他層面的管理和監控。 • 在此方案種PureFlex作為增強的Power Blade使用,FSM不能同時管理 环境集成 兼容性 Systems Director VMControl

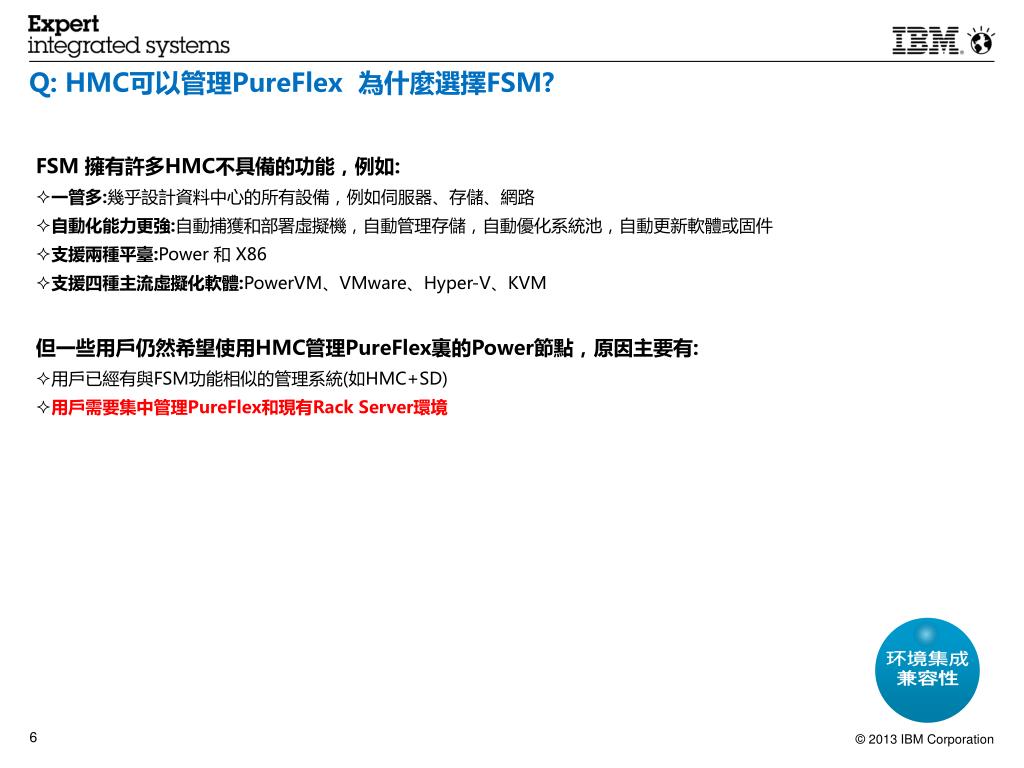

  6. Q: HMC可以管理PureFlex 為什麼選擇FSM? FSM 擁有許多HMC不具備的功能,例如: • 一管多:幾乎設計資料中心的所有設備,例如伺服器、存儲、網路 • 自動化能力更強:自動捕獲和部署虛擬機,自動管理存儲,自動優化系統池,自動更新軟體或固件 • 支援兩種平臺:Power 和 X86 • 支援四種主流虛擬化軟體:PowerVM、VMware、Hyper-V、KVM 但一些用戶仍然希望使用HMC管理PureFlex裏的Power節點,原因主要有: • 用戶已經有與FSM功能相似的管理系統(如HMC+SD) • 用戶需要集中管理PureFlex和現有Rack Server環境 环境集成 兼容性

  7. Q: PureFlex中的PowerVM的管理方式從FSM遷移到IVM/HMC 遷移方案一: 重置FSP 提示: Power節點將被重置,它的所有分區配置資訊(包括VIOS和虛擬機) 均將丟失 • 將FSM節點關機並拔出 • 將Power節點的所有分區關掉 • 登錄Power節點FSP • 點擊 System Service Aids > Factory Configuration > Reset All settings > Continue 提示:連接將斷開 • 登錄CMM • 點擊 Chassis Management > Component IP Configuration > 在Compute Nodes中點擊這台Power 節點 > 點擊 IPv4 > 配置靜態IP或使用DHCP (默認為DHCP) • 重新登錄Power節點的FSP • 點擊 System Configuration > Hardware Management Consoles,確認顯示為:"There are no HMC connections at this time." • 登錄HMC • 點擊 Systems Management > Servers > Add Managed System > 輸入Power節點FSP的IP位址,然後輸入USERID和密碼 • 操作完成! 环境集成 兼容性

  8. Q: PureFlex中的PowerVM的管理方式從FSM遷移到HMC 遷移方案二: 線上遷移 提示:一般情況下按此方法操作後分區資訊不會丟失,但是存在丟失的風險。如果此設備用於生產系統,我們建議使用第一種方法! • 檢查並保存VIOS和分區的配置資訊,以及設備的映射關係 • 在FSM中刪除Power節點: 在 Chassis Manager 頁面 > 選擇 Chassis > 點擊 General Actions > 點擊 Manage Power System resources > 點擊 Hosts > 選中 power 節點> 點擊 Actions > 點擊 remove • 將 Power節點的FSP的 IP地址添加到HMC • 操作完成 • 如果要從HMC遷移回FSM,請參考如下操作: • 在HMC中選擇Power節點 > 點擊 Connection > 點擊 reset or remove > 選擇 remove • 登錄FSM > 發現 Power 節點 FSP 的 IP > 收集此節點的庫存 环境集成 兼容性

  9. Q: 異構存儲和SAN架構的集中管理 VMControl Manage End to End Virtual Server Infrastructure Flex System Management Node MidrangeStorwize V7000 EnterpriseSAN Volume Controller PureFlex V7000 Storage Node Virtual Storage Infrastructure Storage Control Manage End to End 集中管理解決方案一: 存儲虛擬化 • 目標客戶: IBM存儲客戶 希望通過V7000/SVC存儲虛擬化整合現有異構存儲 • 配置需求: • 配置V7000/SVC及外部存儲虛擬化許可(License) • 異構存儲需要在V7000/SVC外部虛擬化的相容性列表上 • 主機到V7000/SVC的SAN環境需要在支援列表上:Flex內置Brocade/Qlogic SAN/CN4093/SAN24B-4等 环境集成 兼容性 • 管理方案描述: • 通過存儲虛擬化將外部存儲(EMC/HDS/HP等)放入V7000/SVC的虛擬化存儲池 • 通過FSM或者System Director的Storage Control去管理虛擬存儲池

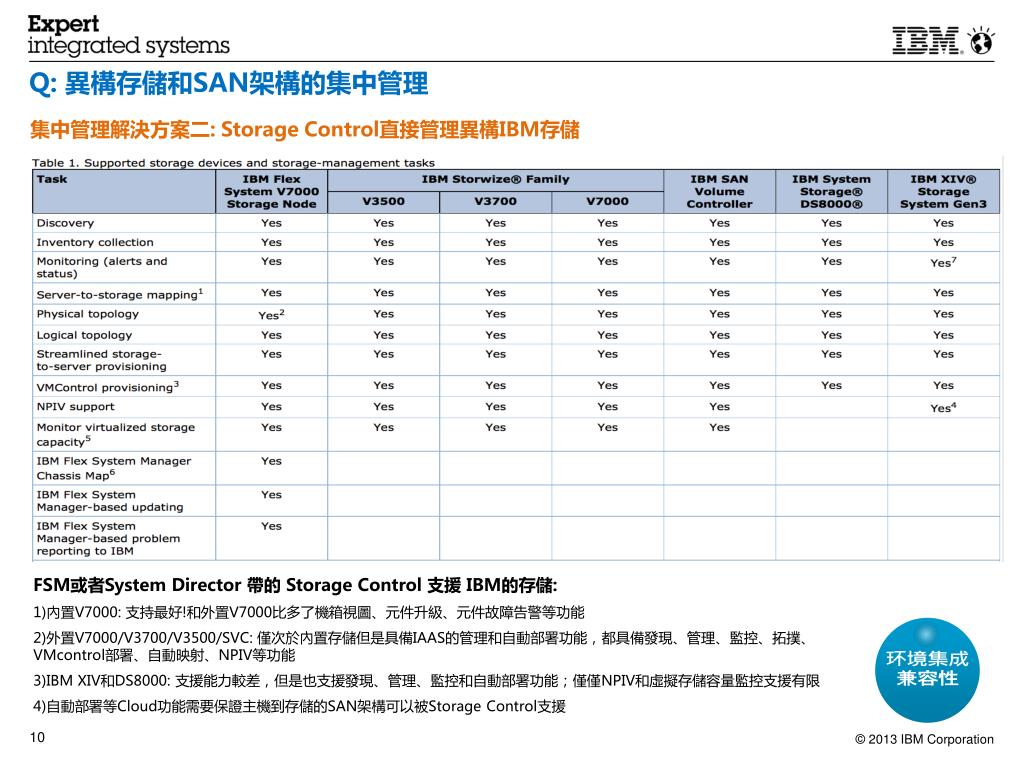

  10. Q: 異構存儲和SAN架構的集中管理 集中管理解決方案二: Storage Control直接管理異構IBM存儲 环境集成 兼容性 FSM或者System Director 帶的 Storage Control 支援 IBM的存儲: 內置V7000: 支持最好!和外置V7000比多了機箱視圖、元件升級、元件故障告警等功能 外置V7000/V3700/V3500/SVC: 僅次於內置存儲但是具備IAAS的管理和自動部署功能,都具備發現、管理、監控、拓撲、VMcontrol部署、自動映射、NPIV等功能 IBM XIV和DS8000: 支援能力較差,但是也支援發現、管理、監控和自動部署功能;僅僅NPIV和虛擬存儲容量監控支援有限 自動部署等Cloud功能需要保證主機到存儲的SAN架構可以被Storage Control支援

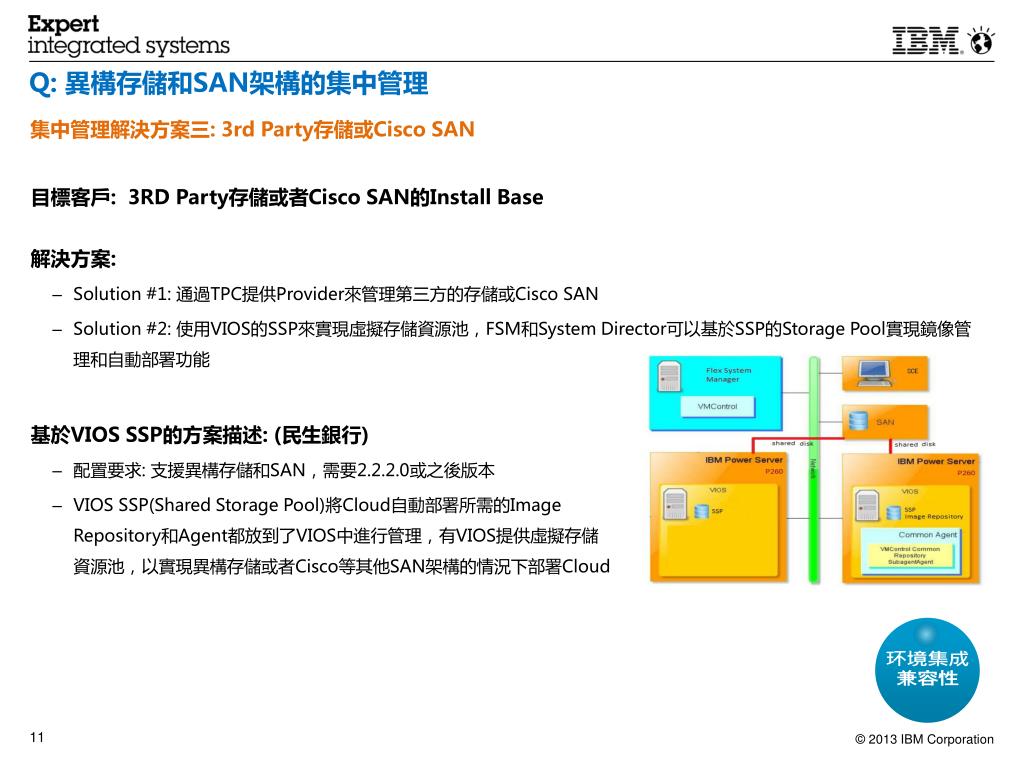

  11. Q: 異構存儲和SAN架構的集中管理 集中管理解決方案三: 3rd Party存儲或Cisco SAN • 目標客戶: 3RD Party存儲或者Cisco SAN的Install Base • 解決方案: • Solution #1: 通過TPC提供Provider來管理第三方的存儲或Cisco SAN • Solution #2: 使用VIOS的SSP來實現虛擬存儲資源池,FSM和System Director可以基於SSP的Storage Pool實現鏡像管理和自動部署功能 环境集成 兼容性 • 基於VIOS SSP的方案描述: (民生銀行) • 配置要求: 支援異構存儲和SAN,需要2.2.2.0或之後版本 • VIOS SSP(Shared Storage Pool)將Cloud自動部署所需的Image Repository和Agent都放到了VIOS中進行管理,有VIOS提供虛擬存儲資源池,以實現異構存儲或者Cisco等其他SAN架構的情況下部署Cloud

  12. Q: 異構乙太網路的相容性 • 和Cisco交換機的相容性 • 美國Tolly實驗室 • Tolly group是行業知名的第三方網路協定測試、驗證和認證組織 环境集成 兼容性 • 和Cisco Nexus 5k & Juniper EX4500/QFX3500相容性 • GTS ICS&STG LBS • 詳細的實施指南 • 200+的測試報告,包含CLIs、HA設計和配置,測試結果等 • 即將發佈Cisco FEX的支援和客戶Nexus無縫集成 • IBM網路交換機支援兩種命令行模式 • Industry Standard CLI (isCLI), which is 80% Cisco compatible and a CCIE can easily navigate • Legacy CLI, which Unix folks love, because it is easy to learn, script and has 2-phase commit & back-out • 乙太網交換機具備以下模式 • 完全相容第三方廠商公有協議 • 和Cisco交換機互連: 支援內部交換功能,配置生成樹協定RSTP和Cisco相容 • Easy Connect模式: 直通模式支援本地交換,對外部資料採取q-in-q模式,不影響私有協定

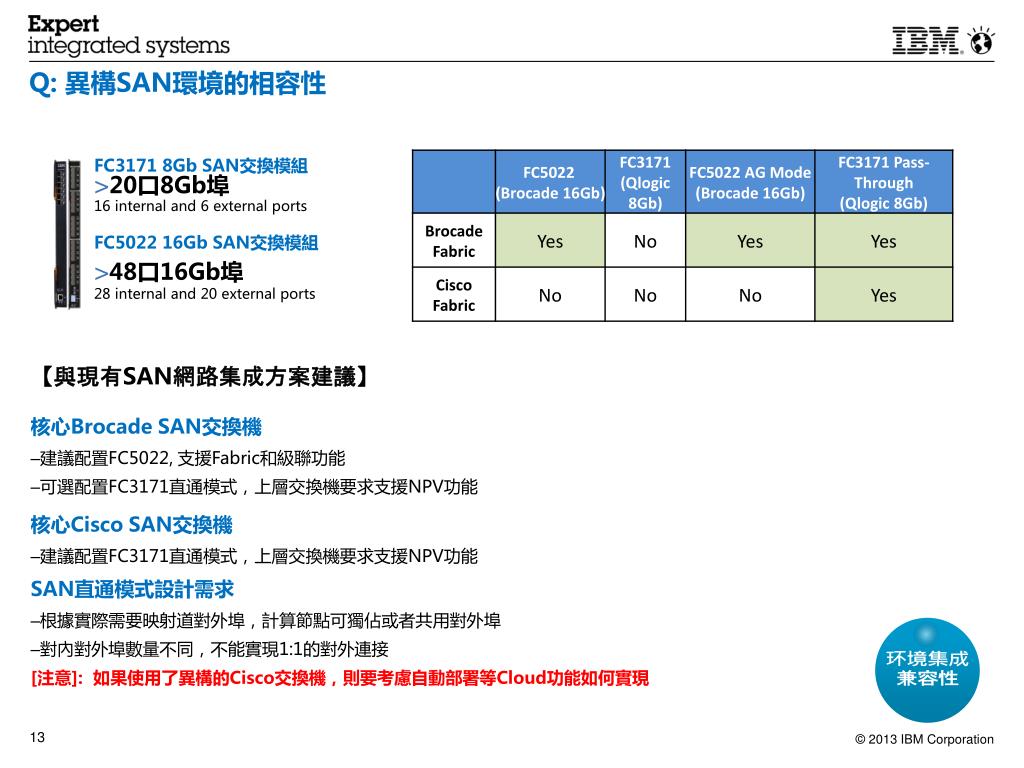

  13. Q: 異構SAN環境的相容性 • FC3171 8Gb SAN交換模組 • 20口8Gb埠 • 16 internal and 6 external ports 环境集成 兼容性 • FC5022 16Gb SAN交換模組 • 48口16Gb埠 • 28 internal and 20 external ports 【與現有SAN網路集成方案建議】 核心Brocade SAN交換機 • 建議配置FC5022, 支援Fabric和級聯功能 • 可選配置FC3171直通模式,上層交換機要求支援NPV功能 核心Cisco SAN交換機 • 建議配置FC3171直通模式,上層交換機要求支援NPV功能 SAN直通模式設計需求 • 根據實際需要映射道對外埠,計算節點可獨佔或者共用對外埠 • 對內對外埠數量不同,不能實現1:1的對外連接 [注意]: 如果使用了異構的Cisco交換機,則要考慮自動部署等Cloud功能如何實現

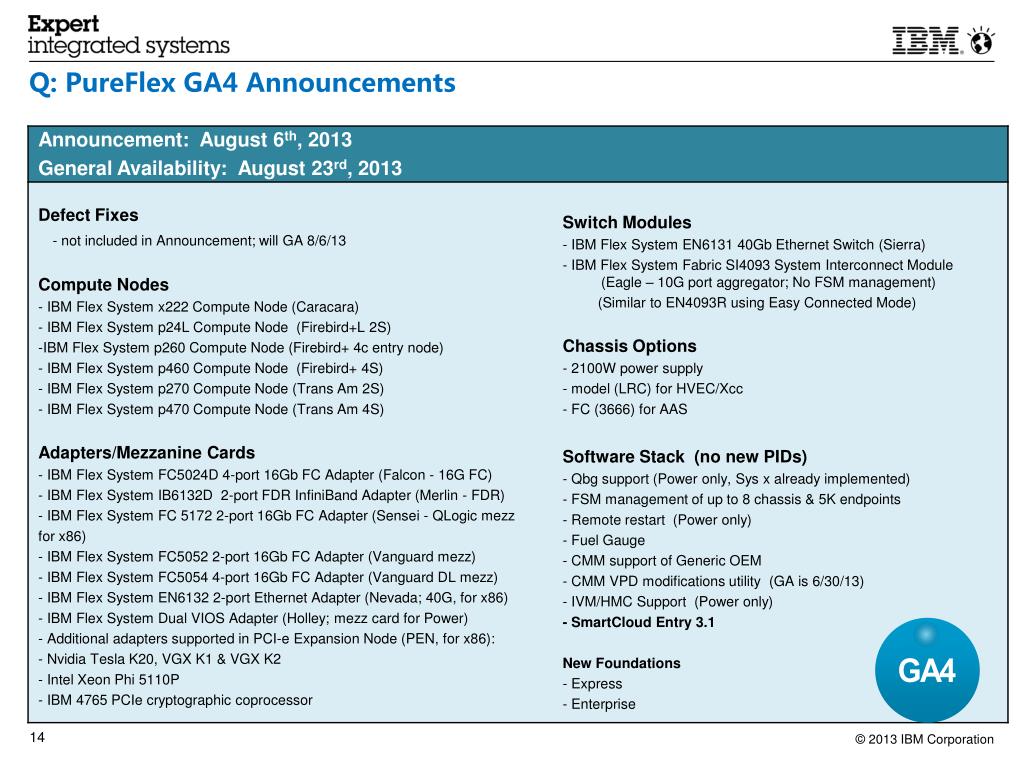

  14. Q: PureFlex GA4 Announcements Switch Modules - IBM Flex System EN6131 40Gb Ethernet Switch (Sierra) - IBM Flex System Fabric SI4093 System Interconnect Module (Eagle – 10G port aggregator; No FSM management) (Similar to EN4093R using Easy Connected Mode) Chassis Options - 2100W power supply - model (LRC) for HVEC/Xcc - FC (3666) for AAS Software Stack (no new PIDs) - Qbg support (Power only, Sys x already implemented) - FSM management of up to 8 chassis & 5K endpoints - Remote restart (Power only) - Fuel Gauge - CMM support of Generic OEM - CMM VPD modifications utility (GA is 6/30/13) - IVM/HMC Support (Power only) - SmartCloud Entry 3.1 New Foundations - Express - Enterprise GA4

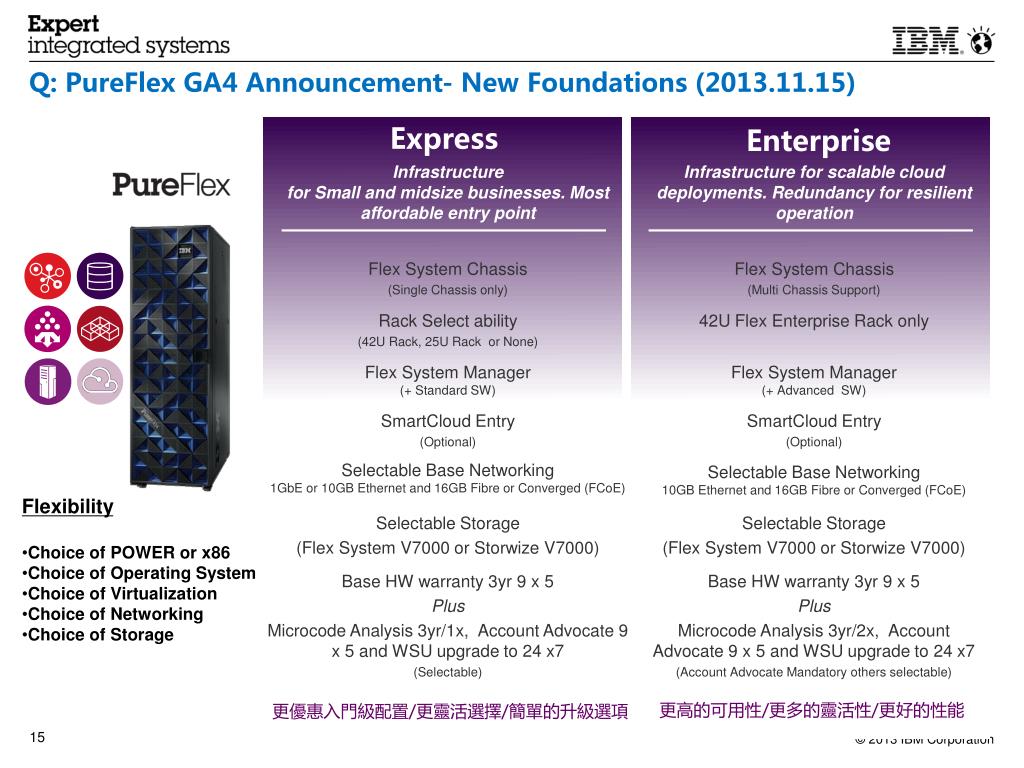

  15. Q: PureFlex GA4 Announcement- New Foundations (2013.11.15) Express Enterprise • Flexibility • Choice of POWER or x86 • Choice of Operating System • Choice of Virtualization • Choice of Networking • Choice of Storage 更高的可用性/更多的靈活性/更好的性能 更優惠入門級配置/更靈活選擇/簡單的升級選項

  16. Q: PureFlex GA4 Announcement – Power Node • P260+和P270分別為Power 7+ SCM和DCM封裝,DCM封裝1個CPU為2個Socket • P270有ETE_SAS Card,提供給內部Dual VIOS的支援

  17. Q: PureFlex GA4 Announcement – X222 Redundant pair Redundant pair X222 Port level redundancy GA4 LOM Upper Node EN4093 (Upgrae 1) EN4093 (Upgrade 1) (Upgrade 1) (Upgrade 1) FCMidMezz Double the density: 28 nodes per 10U chassis 2-socket Xeon E5-2400 per twin 12 LP DDR3 DIMMs / 1333MHz / 1600MHz per twin 2x 10GbE ports standard per twin optional 8Gb/16Gb Fibre Channelor QDR/FDR Infiniband 1x 2.5” SATA HDD or 2x Hot swap 1.8” SSD per twin 目前僅僅支持2種 Mid-Mezz卡: IBM Flex System IB6132D 2-port FDR InfiniBand Adapter IBM Flex System FC5024D 4-port 16Gb FC Adapter(參考下圖) ASIC 1 Upper server Light path diagnostics ASIC 2 Lower server LED panel LOM USB port Console breakout cable port Lower Node EN4093 (Base) FC5022 (16Gb FC EN4093 (Base) FC5022 (16Gb FC ) 2.5” SS HDD bay (or 2x 1.8” HS) Power Additional FC ports may be needed depending on your configuration 3 1 4 2

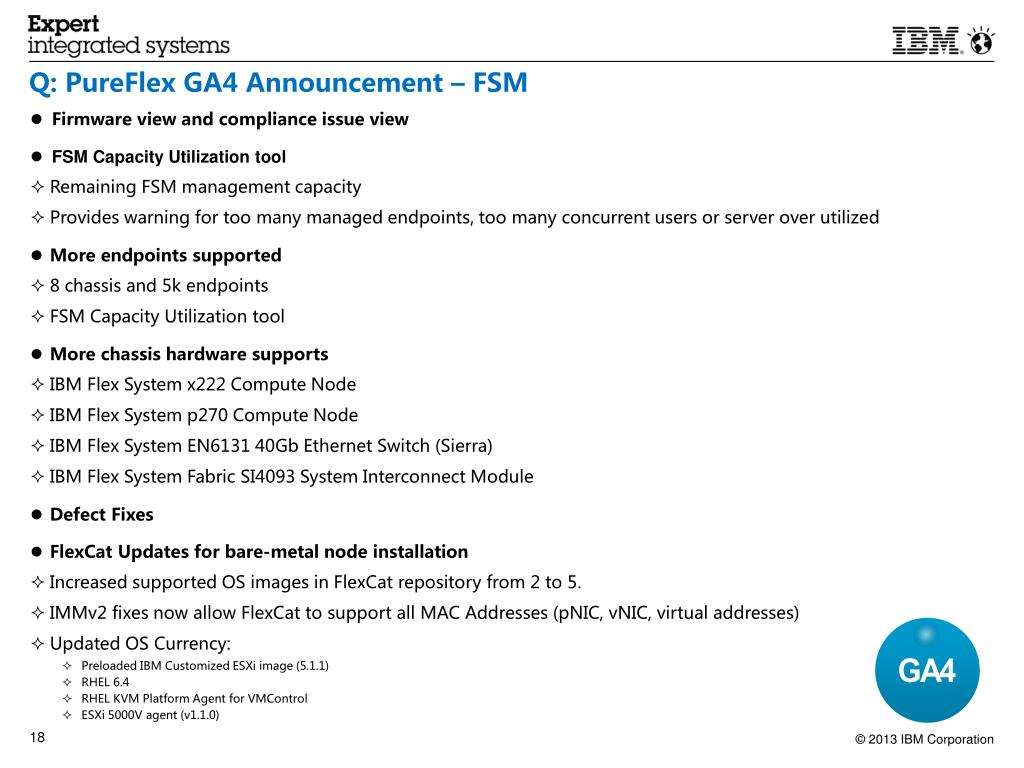

  18. Q: PureFlex GA4 Announcement – FSM • Firmware view and compliance issue view • FSM Capacity Utilization tool • Remaining FSM management capacity • Provides warning for too many managed endpoints, too many concurrent users or server over utilized • More endpoints supported • 8 chassis and 5k endpoints • FSM Capacity Utilization tool • More chassis hardware supports • IBM Flex System x222 Compute Node • IBM Flex System p270 Compute Node • IBM Flex System EN6131 40Gb Ethernet Switch (Sierra) • IBM Flex System Fabric SI4093 System Interconnect Module • Defect Fixes • FlexCat Updates for bare-metal node installation • Increased supported OS images in FlexCat repository from 2 to 5. • IMMv2 fixes now allow FlexCat to support all MAC Addresses (pNIC, vNIC, virtual addresses) • Updated OS Currency: • Preloaded IBM Customized ESXi image (5.1.1) • RHEL 6.4 • RHEL KVM Platform Agent for VMControl • ESXi 5000V agent (v1.1.0) GA4

  19. Q: FSM升級相關問題 • FSM是否需要升級到最新版本 • FSM要升級到最新版本,如果不是最新版本售後保修會有問題,800電話會先要求升級再解決問題 • 用戶擔心FSM最新版本不穩定 • FSM僅僅是管理軟體,不影響業務運行,新版本能夠給客戶帶來管理功能、性能等多方面好處,因此建議使用新版本 • FSM和微碼升級前需要和用戶溝通的問題 • 瞭解當前FSM版本及各元件微碼版本,當前FSM及微碼都建議在一個GA版本 • 瞭解客戶的停機視窗 • 備份當前FSM • 升級前檢查: 當前環境運行狀態 • FSM和微碼升級是否需要停機? • 根據當前版本和目標版本分為兩種升級方式Concurrent (Release相同的SP升級)和Disruptive(跨Release版本) • Disruptive升級需要停機 • Concurrent有兩種情況: 一種是最理想的線上升級,升級完也不需要重啟生效;另一種包含了一些特殊的補丁,雖然可以線上升級,但是不重啟則這些Fix不生效, 這種情況就是Defer • 如果微碼升級失敗有何影響? • FSM升級前會建議進行備份,如果升級失敗可以從備份恢復FSM • Power伺服器的Firmware有兩個: temporary和permanent;Concurrent升級情況下:只會升temp必須要 accept才會再複寫到permanent, 主機默認是從temp啟動; 下次IPL可以通過FSM修改從那個微碼啟動,如 果升級失敗可以選擇從另一個啟動 Post-Sales Questions

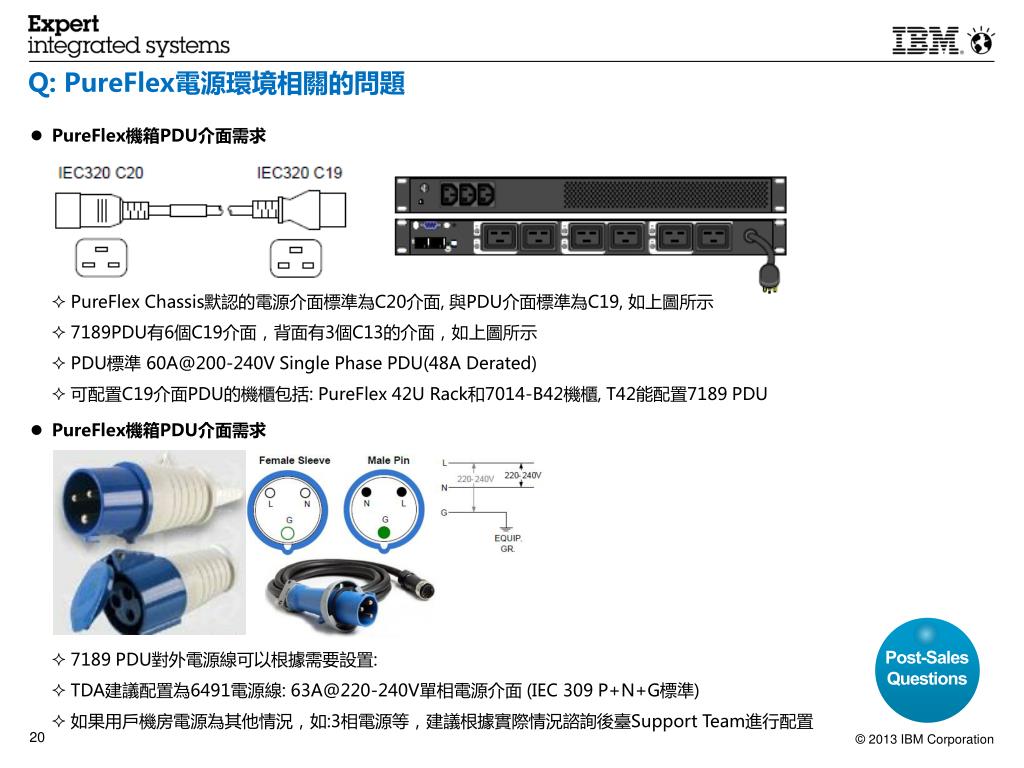

  20. Q: PureFlex電源環境相關的問題 • PureFlex機箱PDU介面需求 Post-Sales Questions • PureFlex Chassis默認的電源介面標準為C20介面, 與PDU介面標準為C19, 如上圖所示 • 7189PDU有6個C19介面,背面有3個C13的介面,如上圖所示 • PDU標準 60A@200-240V Single Phase PDU(48A Derated) • 可配置C19介面PDU的機櫃包括: PureFlex 42U Rack和7014-B42機櫃, T42能配置7189 PDU • PureFlex機箱PDU介面需求 • 7189 PDU對外電源線可以根據需要設置: • TDA建議配置為6491電源線: 63A@220-240V單相電源介面 (IEC 309 P+N+G標準) • 如果用戶機房電源為其他情況,如:3相電源等,建議根據實際情況諮詢後臺Support Team進行配置

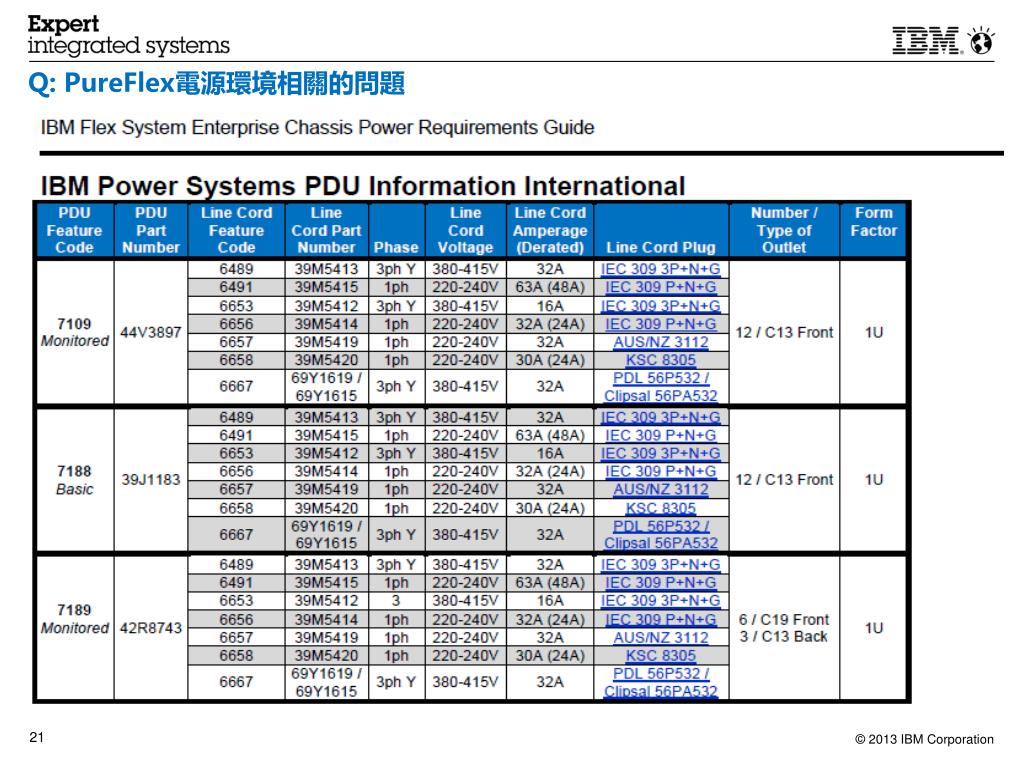

  21. Q: PureFlex電源環境相關的問題

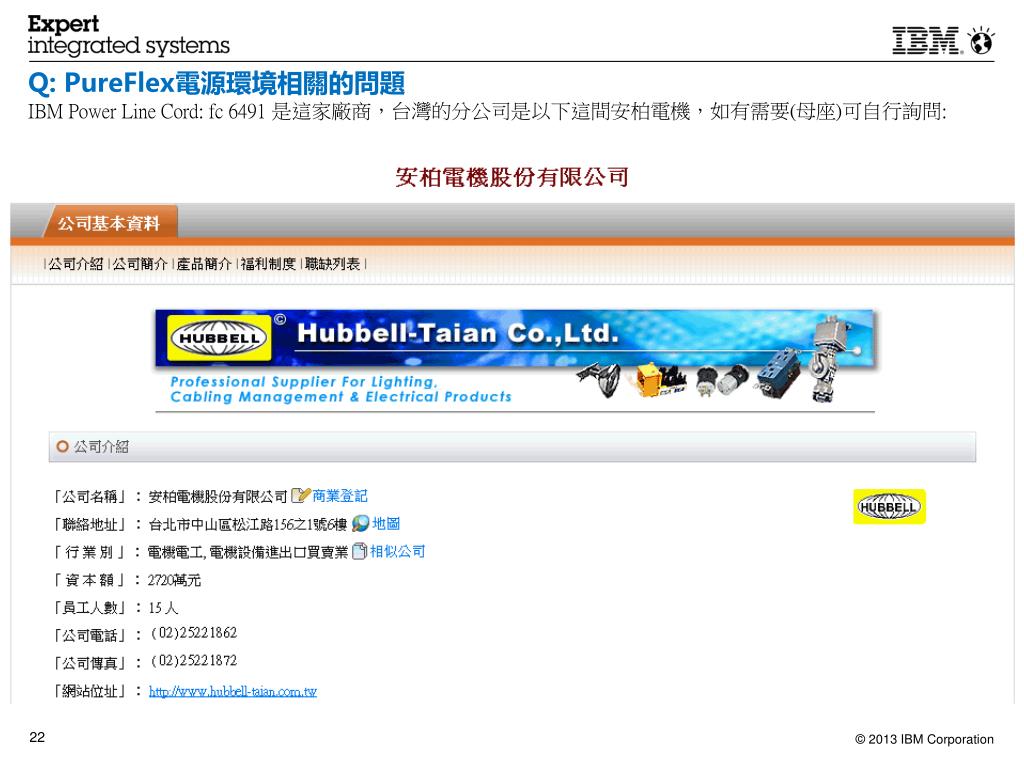

  22. Q: PureFlex電源環境相關的問題IBM Power Line Cord: fc 6491 是這家廠商,台灣的分公司是以下這間安柏電機,如有需要(母座)可自行詢問:

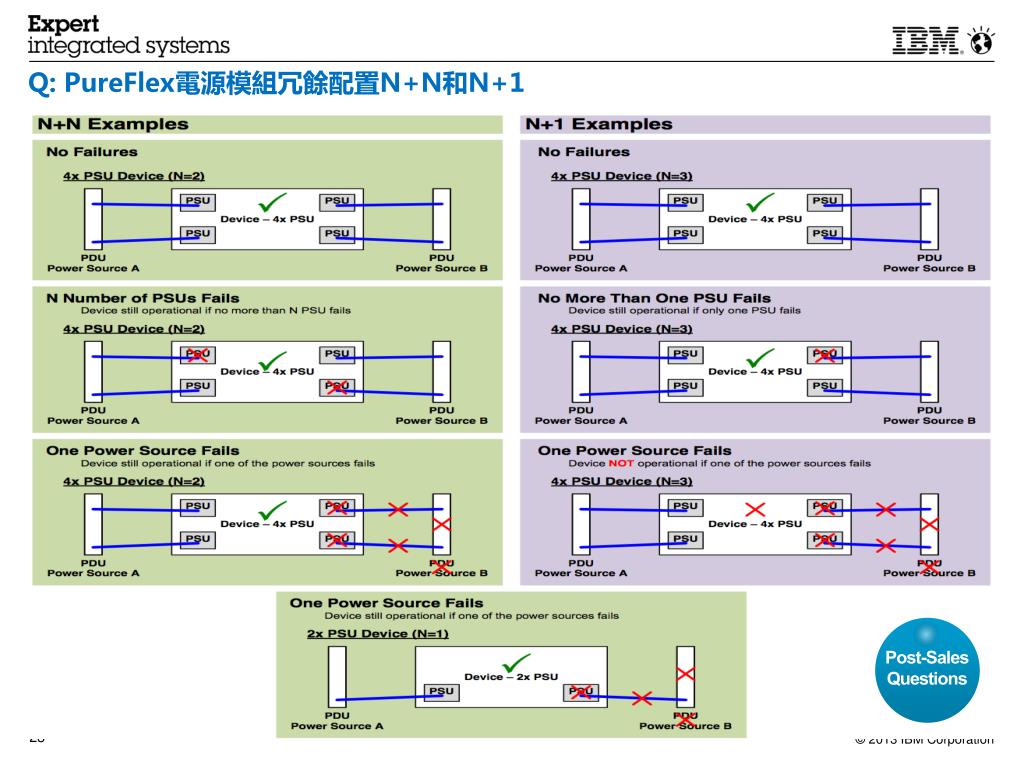

  23. Q: PureFlex電源模組冗餘配置N+N和N+1 Post-Sales Questions

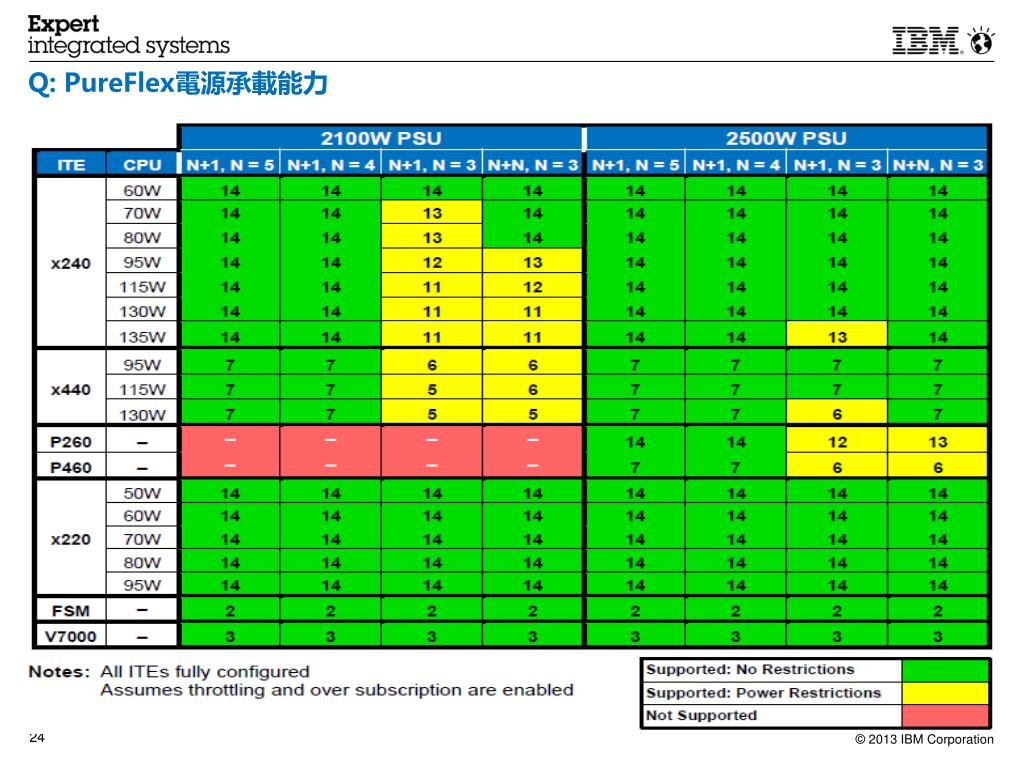

  24. Q: PureFlex電源承載能力 Post-Sales Questions

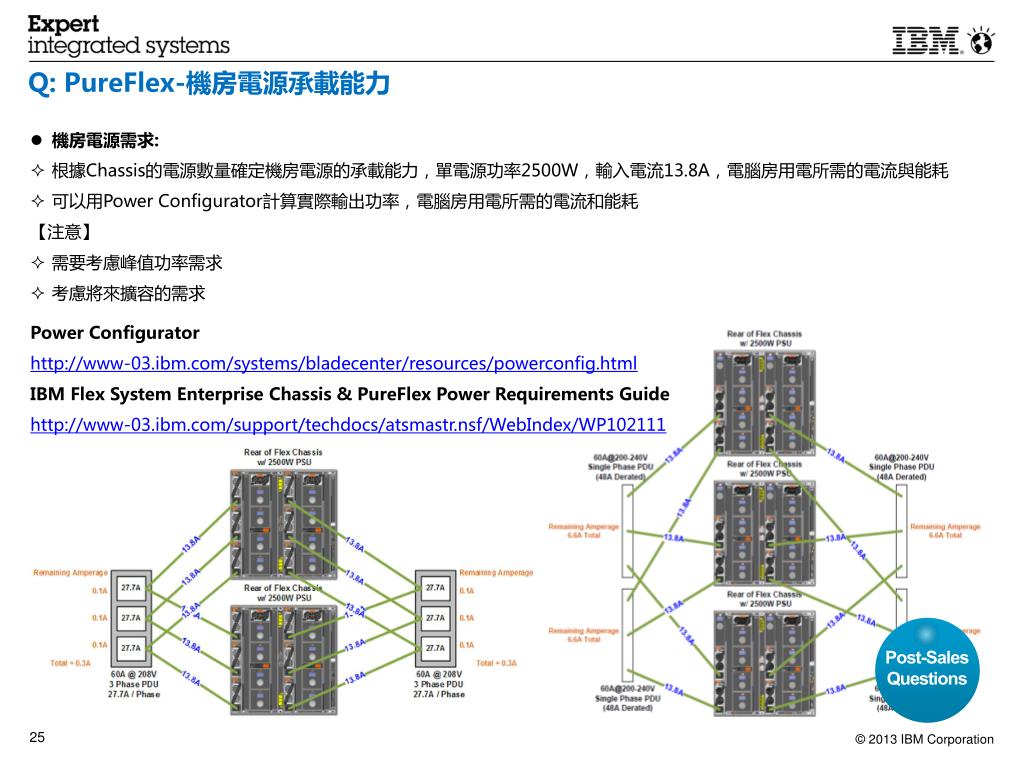

  25. Q: PureFlex-機房電源承載能力 • 機房電源需求: • 根據Chassis的電源數量確定機房電源的承載能力,單電源功率2500W,輸入電流13.8A,電腦房用電所需的電流與能耗 • 可以用Power Configurator計算實際輸出功率,電腦房用電所需的電流和能耗 • 【注意】 • 需要考慮峰值功率需求 • 考慮將來擴容的需求 • Power Configurator • http://www-03.ibm.com/systems/bladecenter/resources/powerconfig.html • IBM Flex System Enterprise Chassis & PureFlex Power Requirements Guide • http://www-03.ibm.com/support/techdocs/atsmastr.nsf/WebIndex/WP102111 Post-Sales Questions

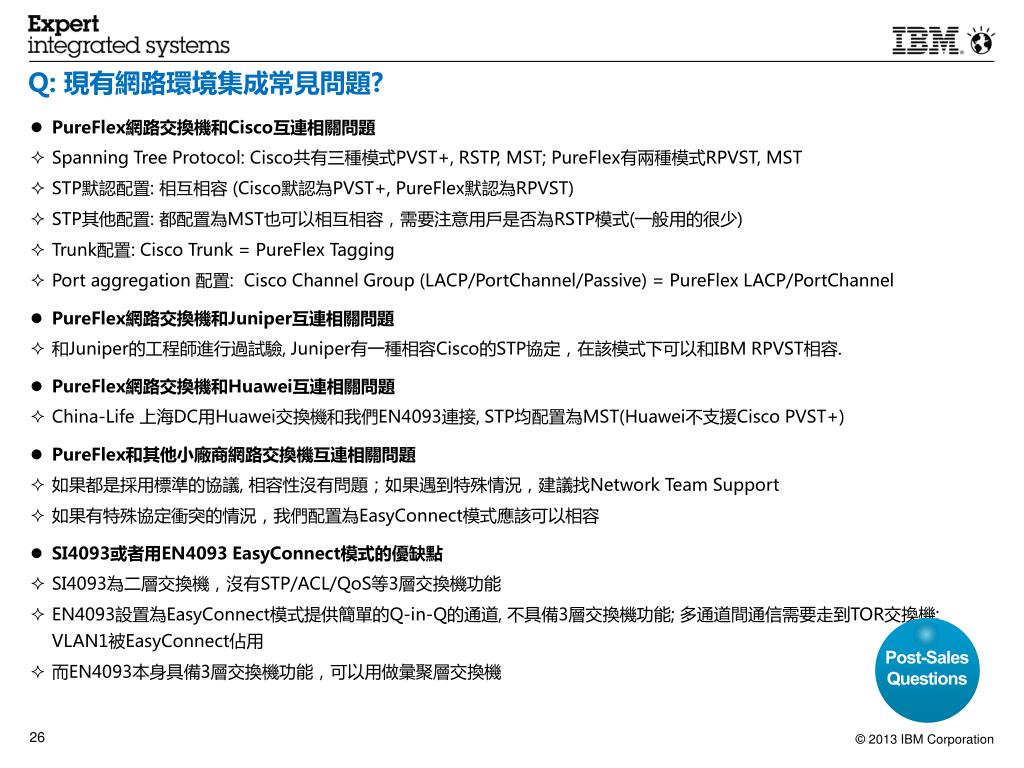

  26. Q: 現有網路環境集成常見問題? • PureFlex網路交換機和Cisco互連相關問題 • Spanning Tree Protocol: Cisco共有三種模式PVST+, RSTP, MST; PureFlex有兩種模式RPVST, MST • STP默認配置: 相互相容 (Cisco默認為PVST+, PureFlex默認為RPVST) • STP其他配置: 都配置為MST也可以相互相容,需要注意用戶是否為RSTP模式(一般用的很少) • Trunk配置: Cisco Trunk = PureFlex Tagging • Port aggregation 配置: Cisco Channel Group (LACP/PortChannel/Passive) = PureFlex LACP/PortChannel • PureFlex網路交換機和Juniper互連相關問題 • 和Juniper的工程師進行過試驗, Juniper有一種相容Cisco的STP協定,在該模式下可以和IBM RPVST相容. • PureFlex網路交換機和Huawei互連相關問題 • China-Life 上海DC用Huawei交換機和我們EN4093連接, STP均配置為MST(Huawei不支援Cisco PVST+) • PureFlex和其他小廠商網路交換機互連相關問題 • 如果都是採用標準的協議, 相容性沒有問題;如果遇到特殊情況,建議找Network Team Support • 如果有特殊協定衝突的情況,我們配置為EasyConnect模式應該可以相容 • SI4093或者用EN4093 EasyConnect模式的優缺點 • SI4093為二層交換機,沒有STP/ACL/QoS等3層交換機功能 • EN4093設置為EasyConnect模式提供簡單的Q-in-Q的通道, 不具備3層交換機功能; 多通道間通信需要走到TOR交換機; VLAN1被EasyConnect佔用 • 而EN4093本身具備3層交換機功能,可以用做彙聚層交換機 Post-Sales Questions

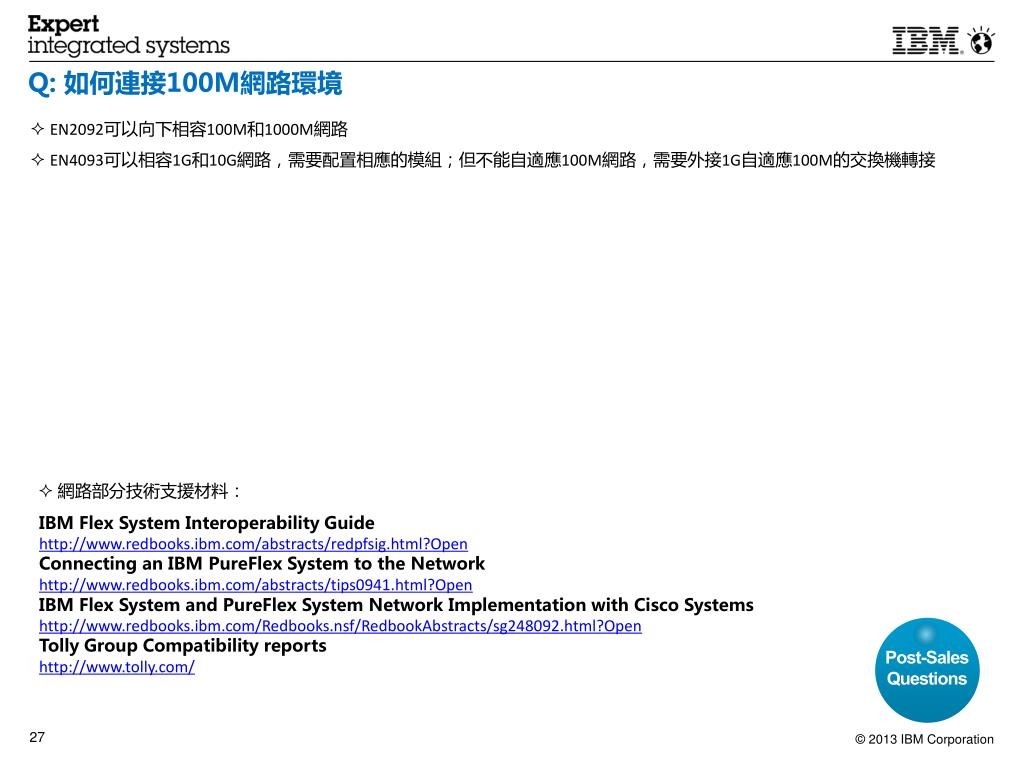

  27. Q: 如何連接100M網路環境 • EN2092可以向下相容100M和1000M網路 • EN4093可以相容1G和10G網路,需要配置相應的模組;但不能自適應100M網路,需要外接1G自適應100M的交換機轉接 Post-Sales Questions • 網路部分技術支援材料: IBM Flex System Interoperability Guide http://www.redbooks.ibm.com/abstracts/redpfsig.html?Open Connecting an IBM PureFlex System to the Network http://www.redbooks.ibm.com/abstracts/tips0941.html?Open IBM Flex System and PureFlex System Network Implementation with Cisco Systems http://www.redbooks.ibm.com/Redbooks.nsf/RedbookAbstracts/sg248092.html?Open Tolly Group Compatibility reports http://www.tolly.com/

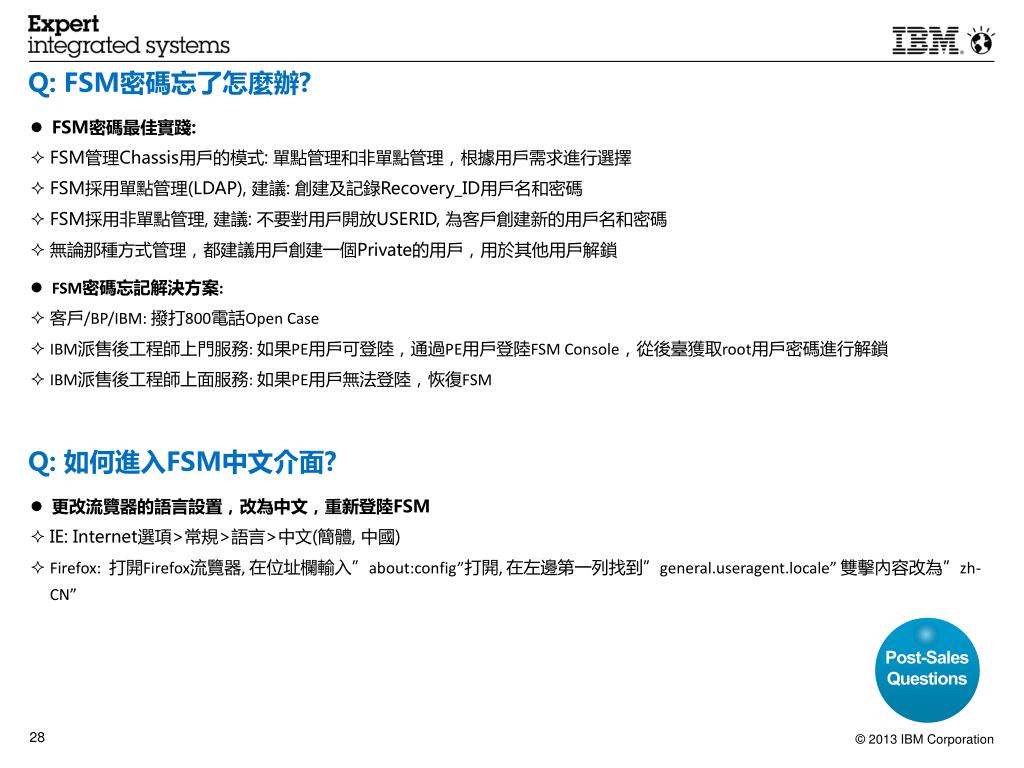

  28. Q: FSM密碼忘了怎麼辦? • FSM密碼最佳實踐: • FSM管理Chassis用戶的模式: 單點管理和非單點管理,根據用戶需求進行選擇 • FSM採用單點管理(LDAP), 建議: 創建及記錄Recovery_ID用戶名和密碼 • FSM採用非單點管理, 建議: 不要對用戶開放USERID, 為客戶創建新的用戶名和密碼 • 無論那種方式管理,都建議用戶創建一個Private的用戶,用於其他用戶解鎖 • FSM密碼忘記解決方案: • 客戶/BP/IBM: 撥打800電話Open Case • IBM派售後工程師上門服務: 如果PE用戶可登陸,通過PE用戶登陸FSM Console,從後臺獲取root用戶密碼進行解鎖 • IBM派售後工程師上面服務: 如果PE用戶無法登陸,恢復FSM Post-Sales Questions Q: 如何進入FSM中文介面? • 更改流覽器的語言設置,改為中文,重新登陸FSM • IE: Internet選項>常規>語言>中文(簡體, 中國) • Firefox: 打開Firefox流覽器, 在位址欄輸入”about:config”打開, 在左邊第一列找到”general.useragent.locale” 雙擊內容改為”zh-CN”

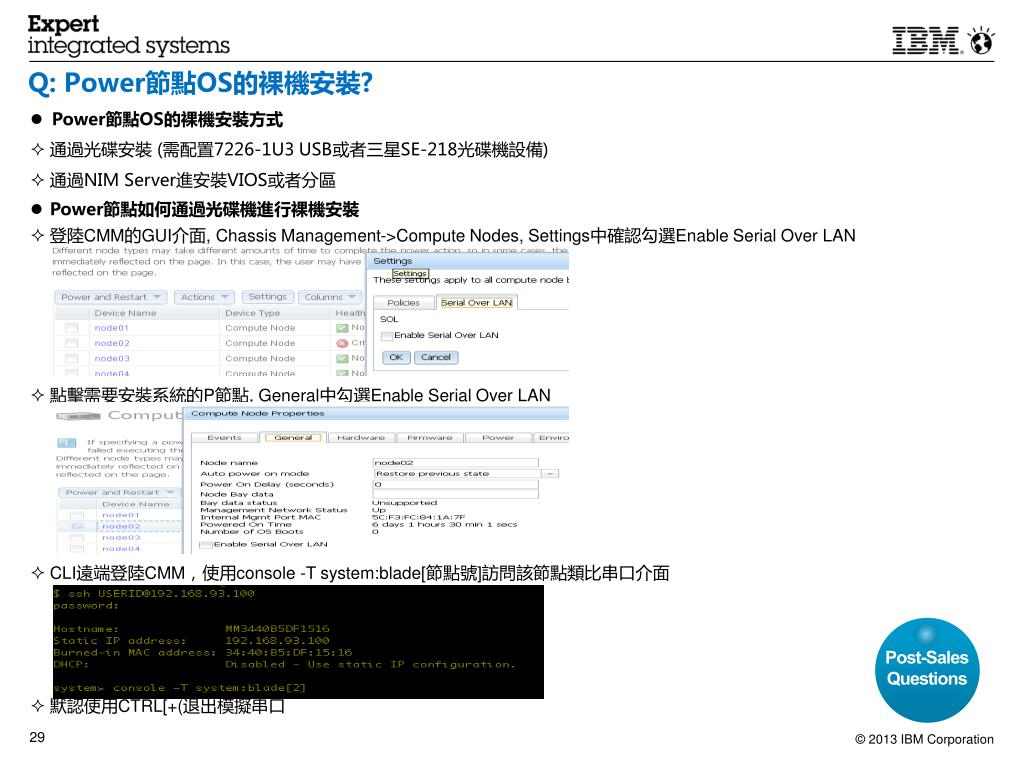

  29. Q: Power節點OS的裸機安裝? • Power節點OS的裸機安裝方式 • 通過光碟安裝 (需配置7226-1U3 USB或者三星SE-218光碟機設備) • 通過NIM Server進安裝VIOS或者分區 • Power節點如何通過光碟機進行裸機安裝 • 登陸CMM的GUI介面, Chassis Management->Compute Nodes, Settings中確認勾選Enable Serial Over LAN • 點擊需要安裝系統的P節點, General中勾選Enable Serial Over LAN • CLI遠端登陸CMM,使用console -T system:blade[節點號]訪問該節點類比串口介面 • 默認使用CTRL[+(退出模擬串口 Post-Sales Questions

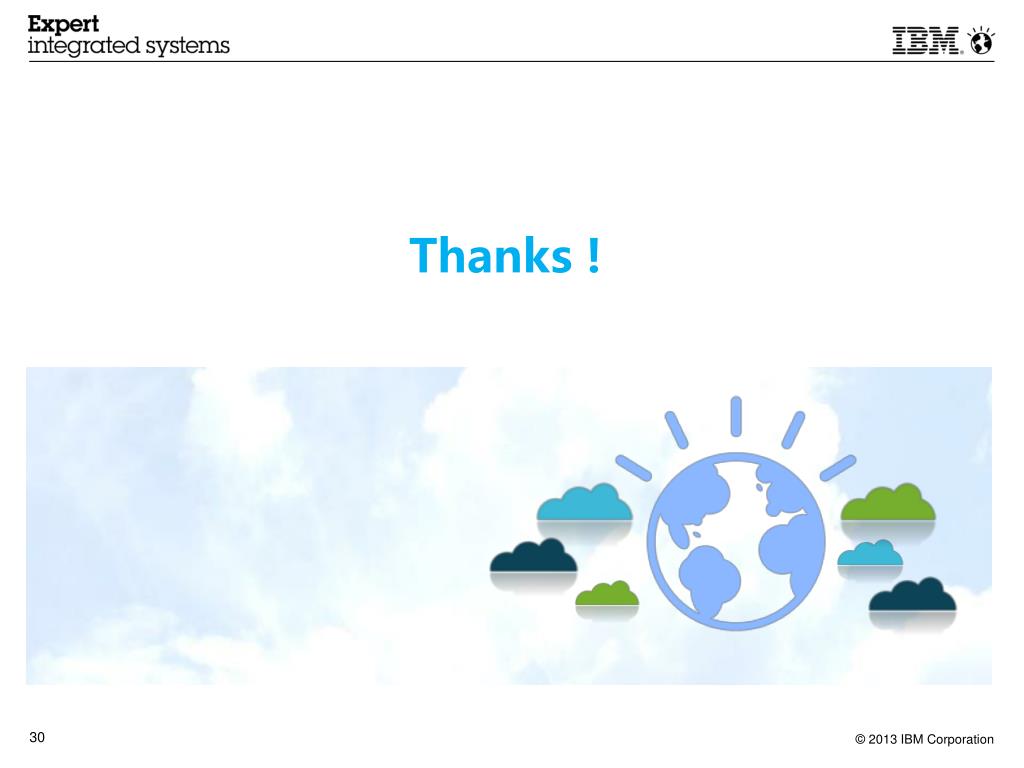

  30. Thanks !
