3G/HD/SD-SDI Clean Switcher (NCS-1000A). NCS-1000A 는 SDI 신호를 사용하는 방송 시스템에서 다수의 영상 신호 중 하나를 선택하여 출력하는 장비로서 신호 전환 시스위칭 노이즈나 동기신호의 무너짐을 방지하여주는 스위칭 장비이다 . 다수의 입력신호간에 동기가 서로 맞지 않은 상태에서도 노이즈 없이 절제될 수 있으며 미리보기 출력 (PVW) 이 있어 방송 절체전에 입력신호의 상태를 미리 확인할 수 있다. Sync In. < 제품 구성 >. < 제품 특징 >.
E N D

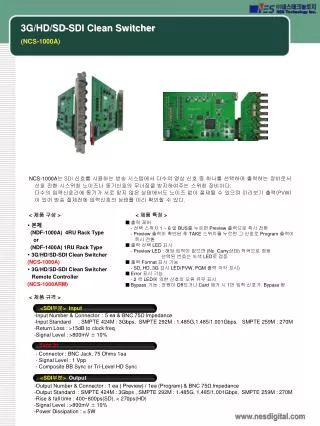

3G/HD/SD-SDI Clean Switcher (NCS-1000A) NCS-1000A는 SDI 신호를 사용하는 방송 시스템에서 다수의 영상 신호 중 하나를 선택하여 출력하는 장비로서 신호 전환 시스위칭 노이즈나 동기신호의 무너짐을 방지하여주는 스위칭 장비이다. 다수의 입력신호간에 동기가 서로 맞지 않은 상태에서도 노이즈 없이 절제될 수 있으며 미리보기 출력(PVW) 이 있어 방송 절체전에 입력신호의 상태를 미리 확인할 수 있다. Sync In < 제품 구성 > < 제품 특징 > • ■ 출력 제어 • - 선택 스위치1 ~ 6 및BUS를 누르면Preview 출력으로 즉시 전환 • - Preview 출력이 확인된 후TAKE 스위치를 누르면 그 신호로Program 출력이 • 즉시 전환■ 출력 선택LED 표시 • - Preview LED : 해당 입력이 없으면(No_Carry상태) 적색으로 점등 • 선택된 번호는 녹색LED로 점등 • ■ 출력Format 표시 기능- SD, HD, 3G 표시LED(PVW, PGM 출력 각각 표시)■ Error 표시 기능 • - 2 색LED에 의한 신호의 오류 유무 표시 • ■Bypass 기능 : 전원이 Off되거나 Card 제거 시 1번입력 신호가 Bypass 됨 • 본체 • (NDF-1000A) 4RU Rack Type • or • (NDF-1400A) 1RU Rack Type • 3G/HD/SD-SDI Clean Switcher • (NCS-1000A) • 3G/HD/SD-SDI Clean Switcher • Remote Controller • (NCS-1000ARM) < 제품 규격 > • Input Number & Connector : 5 ea & BNC 75Ω lmpedance • Input Standard : SMPTE 424M : 3Gbps, SMPTE 292M : 1.485G,1.485/1.001Gbps, SMPTE 259M : 270M • Return Loss : >15dB to clock freq • Signal Level : >800mV ± 10% • - Connector : BNC Jack, 75 Ohms 1ea • - Signal Level : 1 Vpp • - Composite BB Sync or Tri-Level HD Sync • -Output Number & Connector : 1 ea ( Preview) / 1ea (Program) & BNC 75Ω lmpedance • -Output Standard : SMPTE 424M : 3Gbps , SMPTE 292M : 1.485G, 1.485/1.001Gbps, SMPTE 259M : 270M • -Rise & fall time : 400~800ps(SD), < 270ps(HD) • -Signal Level : >800mV ± 10% • -Power Dissipation : < 5W <SDI부분> Input <SDI부분> Output www.nesdigital.com
3G/HD/SD-SDI Clean Switcher (NCS-1000A) < NCS-1000A Module 규격 > Sync Input Signal : Composite BB Sync or Tri-Level HD Sync BNC Jack 1 Vpp 1ea 3G/SDI Output Signal : SMPTE 424M : 3Gbps, (PVW)SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 1 ea & BNC 75Ω lmpedance 3G/SDI Output Signal : SMPTE 424M : 3Gbps, (PGM) SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 1 ea & BNC 75Ω lmpedance 3G/SDI Input Signal : SMPTE 424M : 3Gbps, SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 5 ea & BNC 75Ω lmpedance < NCS-1000ARM Remote Controller 규격 > ▪ PoE(Power over Ethernet)를 지원 NDF-1000A • ■ 선택 스위치1 ~ 5번을 누르면Preview 출력으로 즉시 전환 • ■ EXTEND : 2개 이상 Remote 연동 시 입력신호 확장용으로 사용 • ■ Preview 출력 확인 후TAKE 스위치를 누르면 그 신호로Program 출력 즉시전환 • ■ LOCK : 모든 선택 SW 잠김 기능 • ■ 입력신호 절체 시 (Fade 칼라 지정) 속도 조절 기능 지원 (PC Program 에서 제어) 서울시 금천구 가산동 470-5 에이스테크노타워10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / jini92@nesdigital.com www.nesdigital.com
