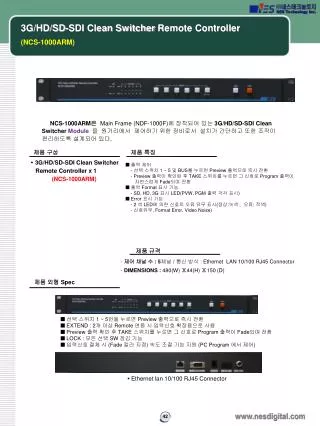

  1. 3G/HD/SD-SDI Clean Switcher Remote Controller (NCS-1000ARM) NCS-1000ARM은Main Frame (NDF-1000F)에 장착되어 있는 3G/HD/SD-SDI Clean Switcher Module 을원거리에서 제어하기 위한 장비로서 설치가 간단하고 또한 조작이 편리하도록 설계되어 있다. 제품 구성 제품 특징 • 3G/HD/SD-SDI Clean Switcher • Remote Controller x 1 • (NCS-1000ARM) • ■ 출력 제어 • - 선택 스위치1 ~ 5 및BUS를 누르면Preview 출력으로 즉시 전환 • - Preview 출력이 확인된 후TAKE 스위치를 누르면 그 신호로Program 출력이 • 자연스럽게 Fade되며 전환■ 출력Format 표시 기능- SD, HD, 3G 표시LED(PVW, PGM 출력 각각 표시)■ Error 표시 기능 • - 2 색LED에 의한 신호의 오류 유무 표시(정상:녹색 , 오류: 적색) • - 신호유무, Format Error, Video Noise) 제품 규격 • 제어 채널 수 : 5채널 / 통신 방식 : Ethernet LAN 10/100 RJ45 Connector • DIMENSIONS : 480(W) Ⅹ44(H) Ⅹ150 (D) 제품 외형 Spec • ■ 선택 스위치 1 ~ 5번을 누르면 Preview 출력으로 즉시 전환 • ■ EXTEND : 2개 이상 Remote 연동 시 입력신호 확장용으로 사용 • ■ Preview 출력 확인 후 TAKE 스위치를 누르면 그 신호로 Program 출력이 Fade되며 전환 • ■ LOCK : 모든 선택 SW 잠김 기능 • ■ 입력신호 절체 시 (Fade 칼라 지정) 속도 조절 기능 지원 (PC Program 에서 제어) ▪ Ethernet lan10/100 RJ45 Connector www.nesdigital.com 42 89 90 81
