  1. Pokok Bahasan Hukum Biot-Savart Disusun oleh:Peter Hilary Michael SMA Negeri 2Palangkaraya

  2. Sejarah… • • Tahun 1819 Hans Christian Oersted menemukan • bahwa jarum kompas dibelokkan oleh suatu kawat • berarus. • • Kemudian tahun 1920an Jean-Baptiste Biot dan • Felix Savart melakukan eksperimen untuk • menentukan gaya yang bekerja pada kompas oleh • suatu kawat berarus. • • Hasilnya adalah sebagi berikut …

  3. Hasil percobaan Jean-Baptiste Biot & Felix Savart • dB adalah medan magnetik yang diproduksi oleh potongan kecil kawat • ds adalah vektor panjang dari potongan kecil kawat yang searah dengan arah arus • r adalah vektor posisi dari potongan kawat ke titik dimana medan magnetik ingin diukur • I adalah arus dalam kawat • θ adalah sudut antara ds & r

  4. Hasil Percobaan Biot & Savart … • dB tegak lurus ds • dB tegak lurus r • |dB| berbanding terbalik |r|2 • |dB| sebanding dengan arus I • |dB| sebanding dengan |ds| • |dB| sebanding dengan sin θ

  5. Hukum Biot – Savart • Semua hasil di atas dapat disimpulkan dalamsuatu “hukum” yang dikenal sebagai HukumBiot-Savart Masukkan konstanta : dimana μ0 adalah permeabilitasruang hampa

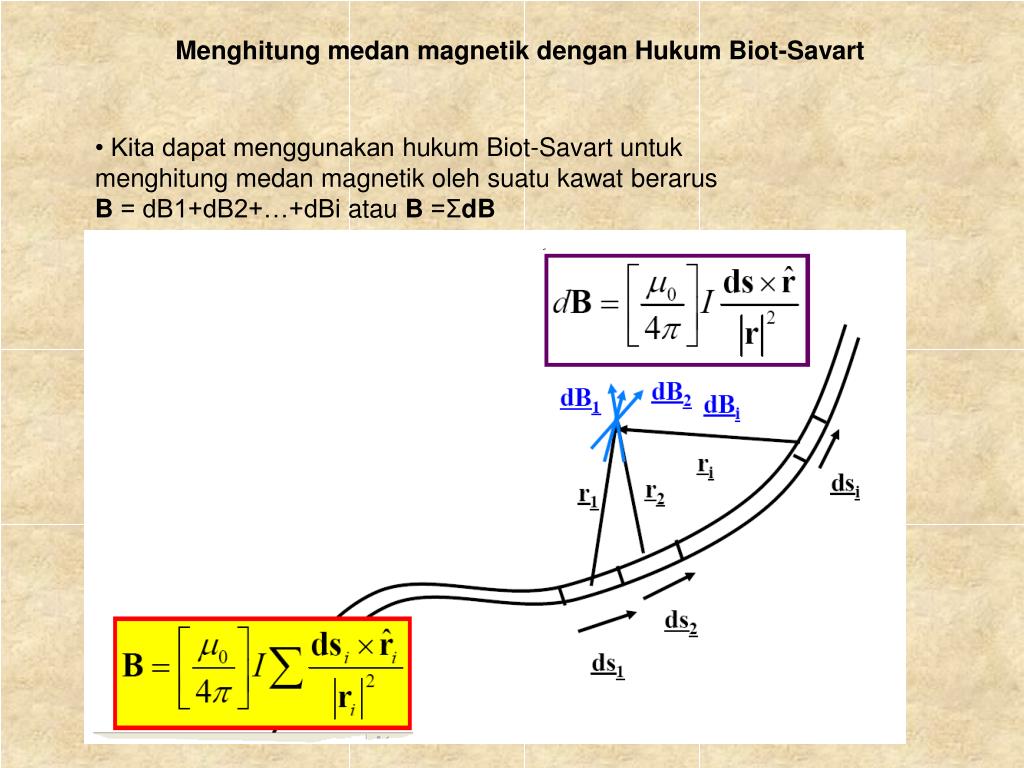

  6. Menghitung medan magnetikdengan Hukum Biot-Savart • Kita dapat menggunakanhukum Biot-Savart untuk menghitung medanmagnetik oleh suatu kawatberarus B = dB1+dB2+…+dBiatau B =ΣdB

  7. Medan magnetik dari suatu kawat lurus

  8. Gaya magnetik dari suatu looparus melingkar • Tinjau suatu loop kawat melingkar dengan jarijariR yang terletak pada bidang-yz danmembawa arus I, seperti pada gambar.Tentukan medan magnetik di titik aksial P yangterletak pada jarak x dari titik pusat cincin

  9. Gaya magnetik dari suatu looparus melingkar

  10. Contoh medan magnetik yang lain • Pusat loop kawat dengan jari-jari R • Pusat lilitan kawat berjari-jari R dengan Nlilitan • Pada suatu jarak a dari kawat lurus panjang

  11. Gaya magnetik antara dua kawat sejajar

  12. THE END
