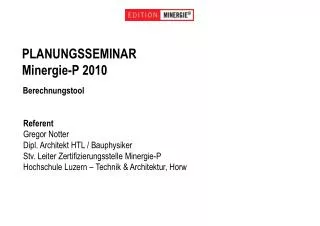

PLANUNGSSEMINAR Minergie-P 2010. Berechnungstool. Referent Gregor Notter Dipl. Architekt HTL / Bauphysiker Stv. Leiter Zertifizierungsstelle Minergie-P Hochschule Luzern – Technik & Architektur, Horw. Zertifizierungsprozess. Anforderungen der Zertifizierung Beispiel Wohnbauten (Neubau).

noe
Download Presentation

PLANUNGSSEMINAR Minergie-P 2010

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. PLANUNGSSEMINARMinergie-P 2010 Berechnungstool ReferentGregor NotterDipl. Architekt HTL / BauphysikerStv. Leiter Zertifizierungsstelle Minergie-PHochschule Luzern – Technik & Architektur, Horw

  2. Zertifizierungsprozess PLANUNGSSEMINAR Minergie-P: Berechnungstool

  3. Anforderungen der Zertifizierung Beispiel Wohnbauten (Neubau) Primäranforderung  SIA 380/1Energiekennzahl  Antragsformular Bei Luftheizung  Hilfs-BerechnungBestätigung Planer: Antragsformular Nachweis über AntragsformularMessung Bestätigung Ausführung Qh ≤ 60 % Qh,liEW ≤ 30 kWh/m2a qh ≤ 10 W/m2Geräte A+ / ASommerlicher Wärmeschutzn50,st ≤ 0.6 h-1Baubestätigung PLANUNGSSEMINAR Minergie-P: Berechnungstool

  4. Berechnung Primäranforderung Optimierung Gebäudehülle PLANUNGSSEMINAR Minergie-P: Berechnungstool

  5. Berechnung effektiver Heizwärmebedarf (gewichtet) PLANUNGSSEMINAR Minergie-P: Berechnungstool

  6. Berechnung effektiver Heizwärmebedarf (gewichtet) Optimierung Gebäudetechnik PLANUNGSSEMINAR Minergie-P: Berechnungstool

  7. Voraussetzungen: Unterlagen Planung Architektur (A) Grundrisse, Schnitte & Fassadenpläne A / Bauphysik (BP) Detaillösungen & Wärmebrücken A / BP / GT Materialisierung (U-Werte) A / BP / GT Fenstergrössen (U-Werte) GT / Bauphysik SIA-380/1-Berechnung Gebäudetechnik Lüftungskonzept Gebäudetechnik (GT) Heizungskonzept PLANUNGSSEMINAR Minergie-P: Berechnungstool

  8. kompletter Antrag PLANUNGSSEMINAR Minergie-P: Berechnungstool

  9. Inhalt Antrag • Der komplette Antrag • Minergie-P-Antrag • Wärmeschutznachweis • Berechung der U-Werte • Haustechnik-Doku mit Schemas • Hilfsberechungen (Hilfsenergie etc.) • Datenblätter (Fenster, Rahmen, HLK) • Pläne (Umgebung, Grundrisse, Fassaden, Schnitte, Details) • Inhalt mit Checkliste: www.minergie.ch PLANUNGSSEMINAR Minergie-P: Berechnungstool

  10. Checkliste PLANUNGSSEMINAR Minergie-P: Berechnungstool

  11. Minergie-P-Antrag • Wichtig • 2-mal unterschrieben • alle Blätter ausgedruckt • Quervergleich mit 380/1 • (weitere Infos folgen) • Minergie-P Antrag: www.minergie.ch PLANUNGSSEMINAR Minergie-P: Berechnungstool

  12. SIA 380/1 • Wichtig • Unterschrieben • Quervergleich mit Antrag • Tabelle 3 im Nachweis für Flächen-quervergleich (z.B. S=N) nutzen: PLANUNGSSEMINAR Minergie-P: Berechnungstool

  13. Zertifizierte 380/1-Programme • Zertifizierte 380/1-Programme: • www.energie.zh.ch Fachinfo, Vorschriften  SIA 380/1 «Thermische Energie ... » •  EDV-Programme für SIA 380/1  Zertifizierte Programme SIA 380/1:2009 PLANUNGSSEMINAR Minergie-P: Berechnungstool

  14. Luftdichtigkeitsmessung • Wichtig • Messverfahren B (absichtlich vorhandene Öffnungen und Durchlässe geschlossen und abgedichtet) • Zusammenfassung E1 und E2www.minergie.ch/download/Messanleitung_2007_Bericht.doc • www.minergie.ch  Minergie-P-Richtlinie für Luftdurchlässigkeitsmessungen bei Minergie- • und Minergie-P-Bauten • www.minergie.ch/download/Messanleitung_2007.pdf PLANUNGSSEMINAR Minergie-P: Berechnungstool

  15. U-Wert Berechnung opak und transparent • Wichtig • Inhomogene Werte gemäss EN ISO 6946 mit oberem und unterem Wärmewiderstand • Fenster U-Werte aus Glas, Rahmen und Glasrandverbund • über 500 Baustoffkenndaten online:  www.sia.ch/d/download.cfm  Tools  Baustoffkennwerte PLANUNGSSEMINAR Minergie-P: Berechnungstool

  16. Wärmebrücken • Entweder aus Wärmebrückenkatalog auswählen ... • ... oder mit Programm berechnen • Wärmebrückencheckliste gibt eine gute Übersicht, ist aber zu ungenau. • Wärmebrückenkatalog Minergie-P  www.minergie.ch Wärmebrückenkatalog  www.bfe.admin.ch Wärmebrücken-Checkliste (S. 1)  www.endk.ch  Fachleute PLANUNGSSEMINAR Minergie-P: Berechnungstool

  17. Hilfsberechungen:b-Werte / Verschattungen • Verschattung und U-Werte gegen Erdreich / unbeheizt  mindestens die Werte der SIA 380/1 (vgl. SIA-Doku D0221) Möglichkeit der Berechnung für Kontrolle: http://re.jrc.ec.europa.eu/pvgis/ PLANUNGSSEMINAR Minergie-P: Berechnungstool

  18. Haustechnikschema – Lüftung PLANUNGSSEMINAR Minergie-P: Berechnungstool

  19. Haustechnikschema – Heizung PLANUNGSSEMINAR Minergie-P: Berechnungstool

  20. Hilfsberechnungen • Vorhanden sein müssen: • Hilfsenergie von Pumpen, Warmhaltebänder, etc.(ist bei Minergie nicht nötig!) vgl. Wegleitung Version 11, Seite 12 • Jahresarbeitszahlen (WPesti) http://www.endk.ch/hilfsmittel.html Summenhäufigkeiten etc. PLANUNGSSEMINAR Minergie-P: Berechnungstool

  21. Datenblätter • Vorhanden sein müssen: • Glas und Rahmentypen mit zertifizierten Werten • Haustechnikkomponenten (wenn zertifiziert, Zertifikat beilegen) • Dämmstoffe, wenn nicht in der SIA Datenbankhttp://www.sia.ch/d/download.cfm PLANUNGSSEMINAR Minergie-P: Berechnungstool

  22. Pläne – Situation Inklusive Umgebung oder: http://map.search.ch/ http://maps.google.ch/ Gis-Daten des jeweiligen Kantons Quelle: BE-005-P PLANUNGSSEMINAR Minergie-P: Berechnungstool

  23. Pläne – Grundrisse Grundrisse mindestens 1:100  Fenstervermassung Quelle: LU-004-P PLANUNGSSEMINAR Minergie-P: Berechnungstool

  24. Pläne – Grundrissbearbeitung PLANUNGSSEMINAR Minergie-P: Berechnungstool

  25. Pläne – Fassaden Fassade mindestens 1:100  Fenster nummerieren Quelle: LU-004-P PLANUNGSSEMINAR Minergie-P: Berechnungstool

  26. Pläne – Fassadenbearbeitung PLANUNGSSEMINAR Minergie-P: Berechnungstool

  27. Pläne – Details Bezeichnung der Konstruktionen  Massstab: 1:10 Quelle: BE-005-P PLANUNGSSEMINAR Minergie-P: Berechnungstool

  28. Kompletten Minergie-P-Antrag senden an: • Kantonale Energiefachstelle des Gebäudestandortes • www.minergie.ch • Kontakt •  Liste der kantonalen Energiefachstellen PLANUNGSSEMINAR Minergie-P: Berechnungstool

  29. Antragsformular PLANUNGSSEMINAR Minergie-P: Berechnungstool

  30. Nutzungsantrag Aufbau – Version 11a Register Antrag Register Eingaben Register Sommer Register Lüftung Register Erzeugung Register Nachweis Eingaben von spezifischen Daten Übersicht der Resultate PLANUNGSSEMINAR Minergie-P: Berechnungstool

  31. Bedeutung der Farben Gelb Eingabe erforderlich Hellgelb Eingabe möglich Hellblau mit diesem Wert wird weitergerechnet Drop-Down beachten! Kommentar! PLANUNGSSEMINAR Minergie-P: Berechnungstool

  32. Register Antrag: oben Kanton auswählen Adressen komplett (inkl. Rechnungsadresse) PLANUNGSSEMINAR Minergie-P: Berechnungstool

  33. Register Antrag: unten Klimastation auswählen anwählen unterschreiben PLANUNGSSEMINAR Minergie-P: Berechnungstool

  34. Exkurs 380/1 In Antragsformular PLANUNGSSEMINAR Minergie-P: Berechnungstool

  35. Register Eingabe: oben, Heizung aus 380/1 <10 W/m² Haustechnikkonzept (vgl. Schema) PLANUNGSSEMINAR Minergie-P: Berechnungstool

  36. Register Eingabe: Mitte, Lüftung Gemäss Lüftungskonzept (vgl. Schema) gemäss Situationsplan Hilfs-berechnungen vth,eff (! zuerst Register Lüftung fertig ausfüllen) aus 380/1 (mit vth,eff und Höhenkorrektur) PLANUNGSSEMINAR Minergie-P: Berechnungstool

  37. Register Eingabe: unten, Zusatzanforderungen Selbstdeklaration Antragssteller Luftdichtigkeits-messung PLANUNGSSEMINAR Minergie-P: Berechnungstool

  38. Register Sommerlicher Wärmeschutz • Variante 1: Globalbeurteilung von Standardfällen • Es wird deklariert, ob in den Räumen einer Zone • bestimmte Kriterien eingehalten sind. In Abweichung zum Formular 10/11 muss bei einem Gebäude mit freier Kühlung (z.B. über Sonde, Grundwasser usw.) der Nachweis Variante 1 bis 3 nicht erbracht werden (Hilfsenergien berücksichtigen – z.B. Förderpumpen). Kantonale Vorschriften, bzw. SIA 382/1 muss aber eingehalten sein! Variante 2: Externer Nachweis gem. SIA 382/1 Kriterien Sonnenschutz, Wärmespeicherfähigkeit und interne Wärmelasten/Fensterlüftung. Variante 3: Berechnung mit SIA-Tool Klimatisierung Nachweis der sommerlichen Raumlufttemperaturen oder Berechnung des Energiebedarfs für Kühlung SIA Tool unter www.energycodes.ch downloaden PLANUNGSSEMINAR Minergie-P: Berechnungstool

  39. Beispiel aus Variante 1 Fall 1: 1 Fassade, Betondecke (>80% frei)  n.a. oder ... Bedingung: Glasanteil <70%  ja oder nein PLANUNGSSEMINAR Minergie-P: Berechnungstool

  40. Register Lüftung Gemäss Lüftungskonzept (vgl. Schema) Prüfzertifikat/Geräteunterlagenwww.deklariert.ch vth,eff in die 380/1 einsetzen PLANUNGSSEMINAR Minergie-P: Berechnungstool

  41. Gemäss Heizungs- und Warmwasserkonzept (vgl. Schema) Register Produktion (1): je Erzeuger Geräteunterlagen zusätzliche Berechnungen z.B. WPesti, Polysun PLANUNGSSEMINAR Minergie-P: Berechnungstool

  42. Gemäss Heizungs- und Warmwasserkonzept (vgl. Schema) Register Produktion (2): je Erzeuger Geräteunterlagen Total je H und WW immer 100% PLANUNGSSEMINAR Minergie-P: Berechnungstool 42

  43. Register Resultate: oben PLANUNGSSEMINAR Minergie-P: Berechnungstool

  44. Register Resultate: unten Anforderungen erfüllt Unterschreiben PLANUNGSSEMINAR Minergie-P: Berechnungstool

  45. Workshop II SIA 380/1 PLANUNGSSEMINAR Minergie-P: Berechnungstool

  46. Workshop II Register Eingaben PLANUNGSSEMINAR Minergie-P: Berechnungstool

  47. Workshop II Register Eingaben / SIA 380/1 PLANUNGSSEMINAR Minergie-P: Berechnungstool

  48. Workshop II Register Eingaben PLANUNGSSEMINAR Minergie-P: Berechnungstool

  49. Workshop II Register Produktion PLANUNGSSEMINAR Minergie-P: Berechnungstool

  50. Fragen PLANUNGSSEMINAR Minergie-P: Berechnungstool
