Presentation Transcript

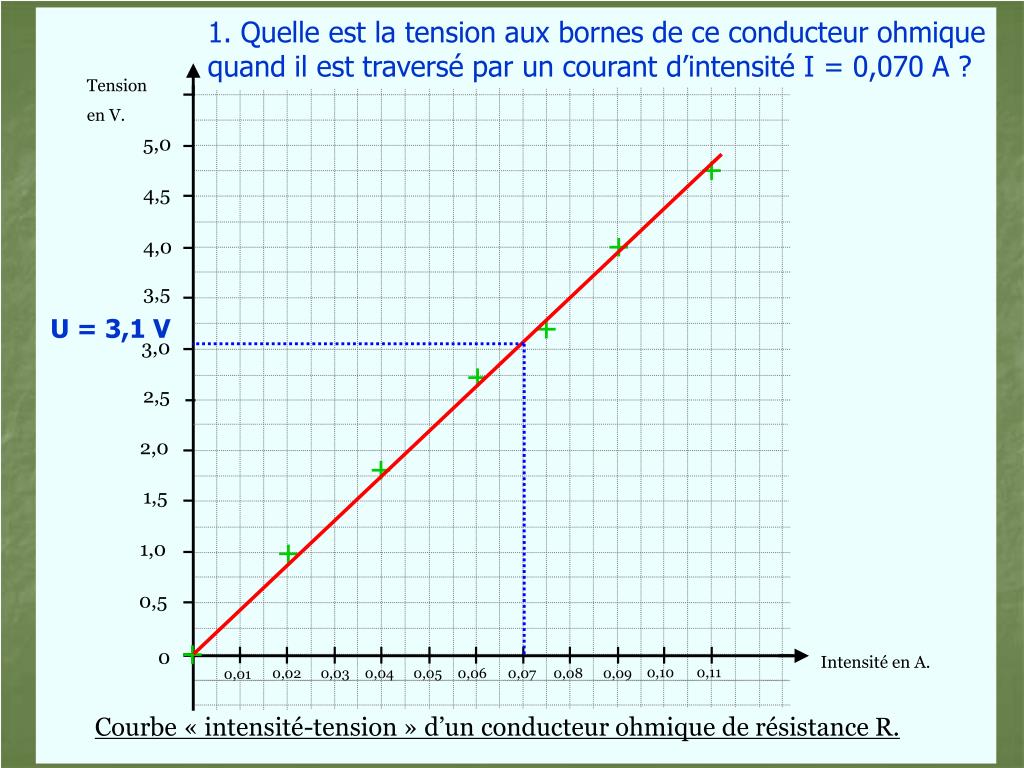

  1. 1. Quelle est la tension aux bornes de ce conducteur ohmique quand il est traversé par un courant d’intensité I = 0,070 A ? Tension en V. 5,0 + 4,5 + 4,0 3,5 + U = 3,1 V 3,0 + 2,5 2,0 + 1,5 + 1,0 0,5 + 0 Intensité en A. 0,10 0,11 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,01 Courbe « intensité-tension » d’un conducteur ohmique de résistance R.

  2. 2. Quelle est l’intensité du courant qui traverse ce conducteur ohmique quand la tension à ses bornes est de U = 4 V ? Tension en V. 5,0 + 4,5 + 4,0 3,5 + 3,0 + 2,5 2,0 + 1,5 + 1,0 0,5 + 0 Intensité en A. 0,10 0,11 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,01 I = 0,09 A Courbe « intensité-tension » d’un conducteur ohmique de résistance R.

  3. R = U = 2 = 44,4 Ω I 0,045 3. Quelle est la valeur de la résistance de conducteur ohmique ? Tension en V. 5,0 + 4,5 + 4,0 3,5 + 3,0 + 2,5 U = 2 V 2,0 + 1,5 + 1,0 0,5 + 0 Intensité en A. 0,10 0,11 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,01 I = 0,045 A Courbe « intensité-tension » d’un conducteur ohmique de résistance R.
