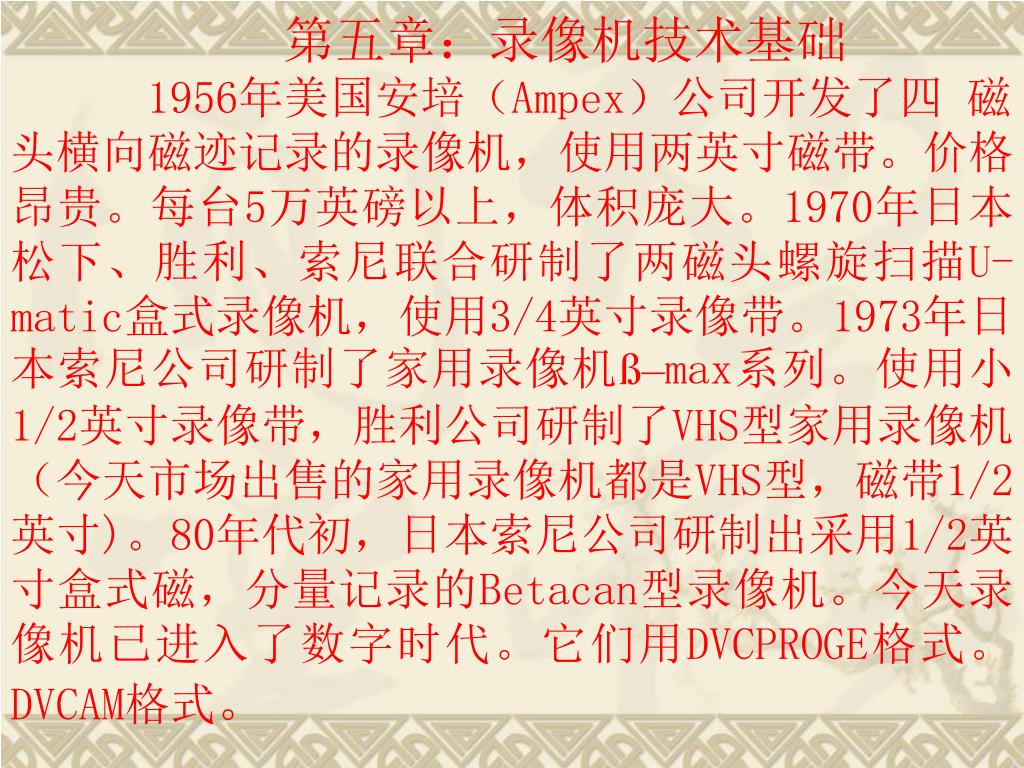

第五章：录像机技术基础 1956年美国安培（Ampex）公司开发了四磁头横向磁迹记录的录像机，使用两英寸磁带。价格昂贵。每台5万英磅以上，体积庞大。1970年日本松下、胜利、索尼联合研制了两磁头螺旋扫描U-matic盒式录像机，使用3/4英寸录像带。1973年日本索尼公司研制了家用录像机ß–max系列。使用小1/2英寸录像带，胜利公司研制了VHS型家用录像机（今天市场出售的家用录像机都是VHS型，磁带1/2英寸)。80年代初，日本索尼公司研制出采用1/2英寸盒式磁，分量记录的Betacan型录像机。今天录像机已进入了数字时代。它们用DVCPROGE格式。DVCAM格式。

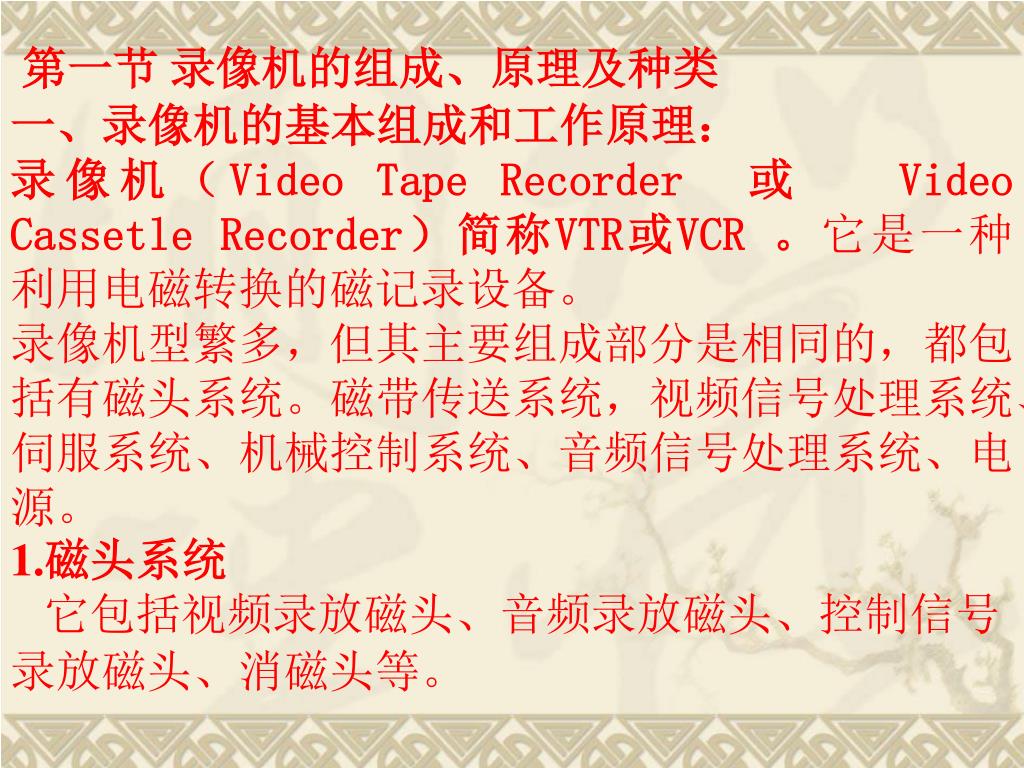

第一节录像机的组成、原理及种类 一、录像机的基本组成和工作原理：录像机（Video Tape Recorder 或 Video Cassetle Recorder）简称VTR或VCR 。它是一种利用电磁转换的磁记录设备。录像机型繁多，但其主要组成部分是相同的，都包括有磁头系统。磁带传送系统，视频信号处理系统、伺服系统、机械控制系统、音频信号处理系统、电源。 1.磁头系统它包括视频录放磁头、音频录放磁头、控制信号录放磁头、消磁头等。

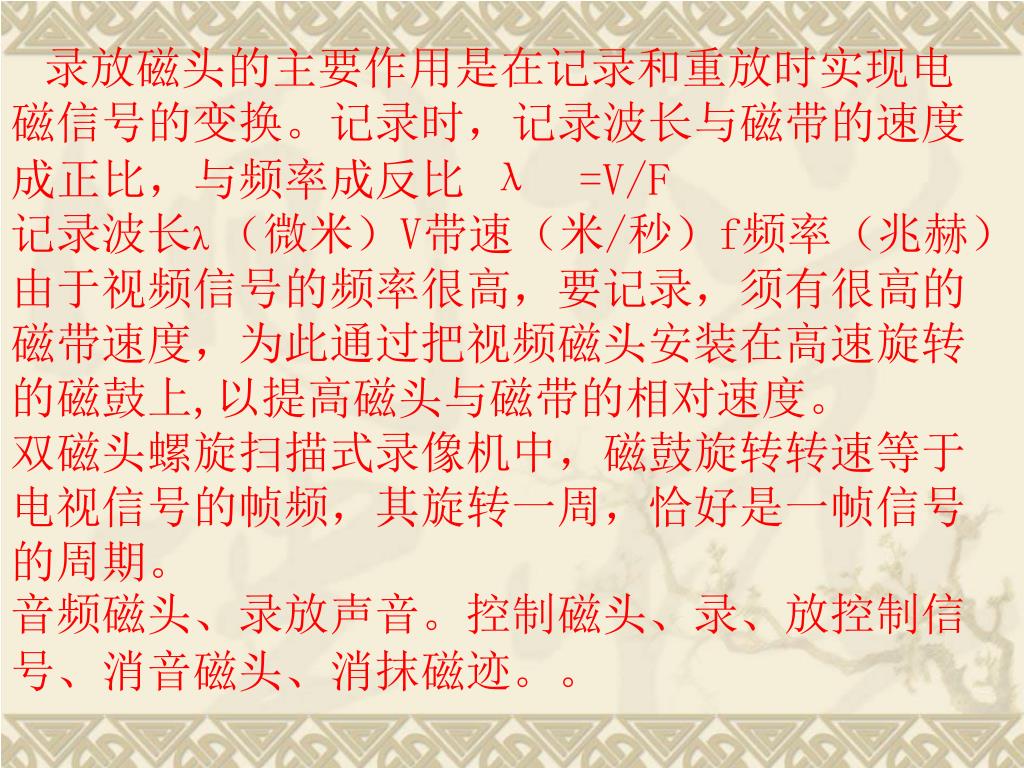

录放磁头的主要作用是在记录和重放时实现电磁信号的变换。记录时，记录波长与磁带的速度成正比，与频率成反比 λ =V/F 记录波长λ（微米）V带速（米/秒）f频率（兆赫）由于视频信号的频率很高，要记录，须有很高的磁带速度，为此通过把视频磁头安装在高速旋转的磁鼓上,以提高磁头与磁带的相对速度。双磁头螺旋扫描式录像机中，磁鼓旋转转速等于电视信号的帧频，其旋转一周，恰好是一帧信号的周期。音频磁头、录放声音。控制磁头、录、放控制信号、消音磁头、消抹磁迹。。

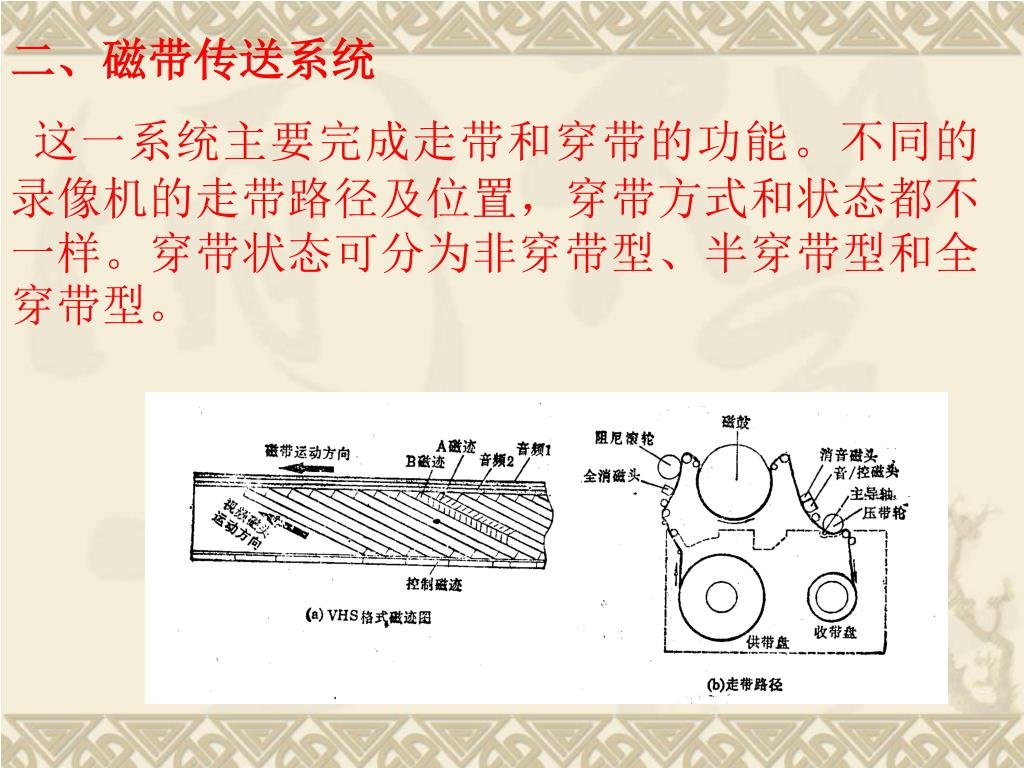

二、磁带传送系统 这一系统主要完成走带和穿带的功能。不同的录像机的走带路径及位置，穿带方式和状态都不一样。穿带状态可分为非穿带型、半穿带型和全穿带型。

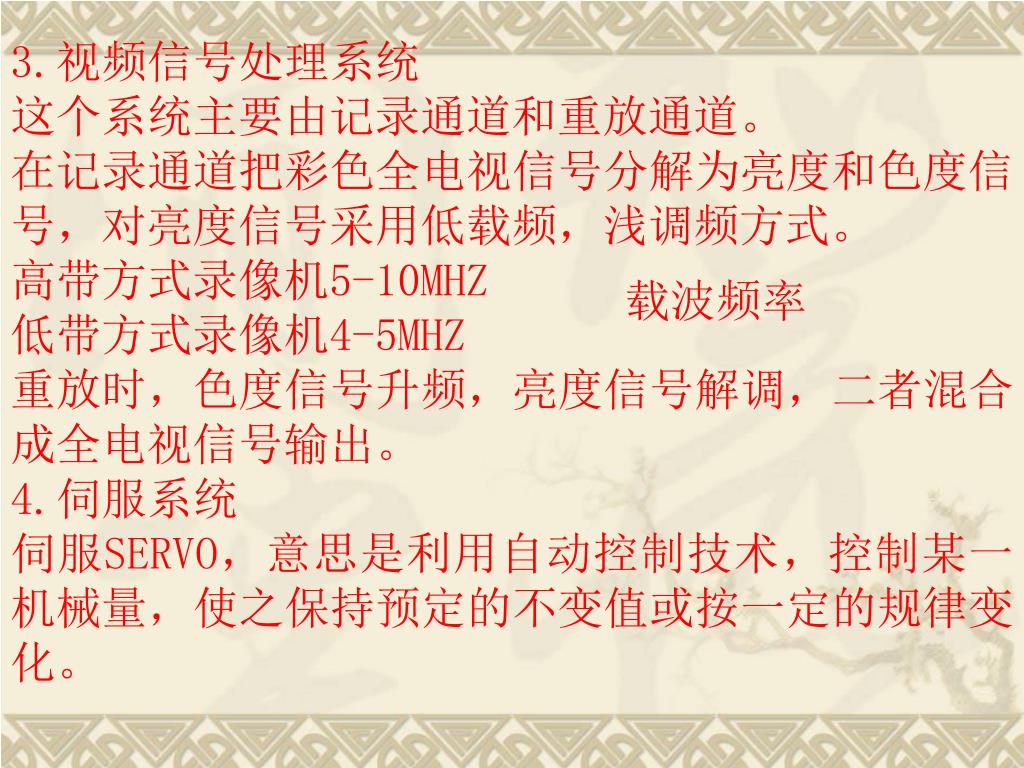

3.视频信号处理系统 这个系统主要由记录通道和重放通道。在记录通道把彩色全电视信号分解为亮度和色度信号，对亮度信号采用低载频，浅调频方式。高带方式录像机5-10MHZ 低带方式录像机4-5MHZ 重放时，色度信号升频，亮度信号解调，二者混合成全电视信号输出。 4.伺服系统伺服SERVO，意思是利用自动控制技术，控制某一机械量，使之保持预定的不变值或按一定的规律变化。载波频率

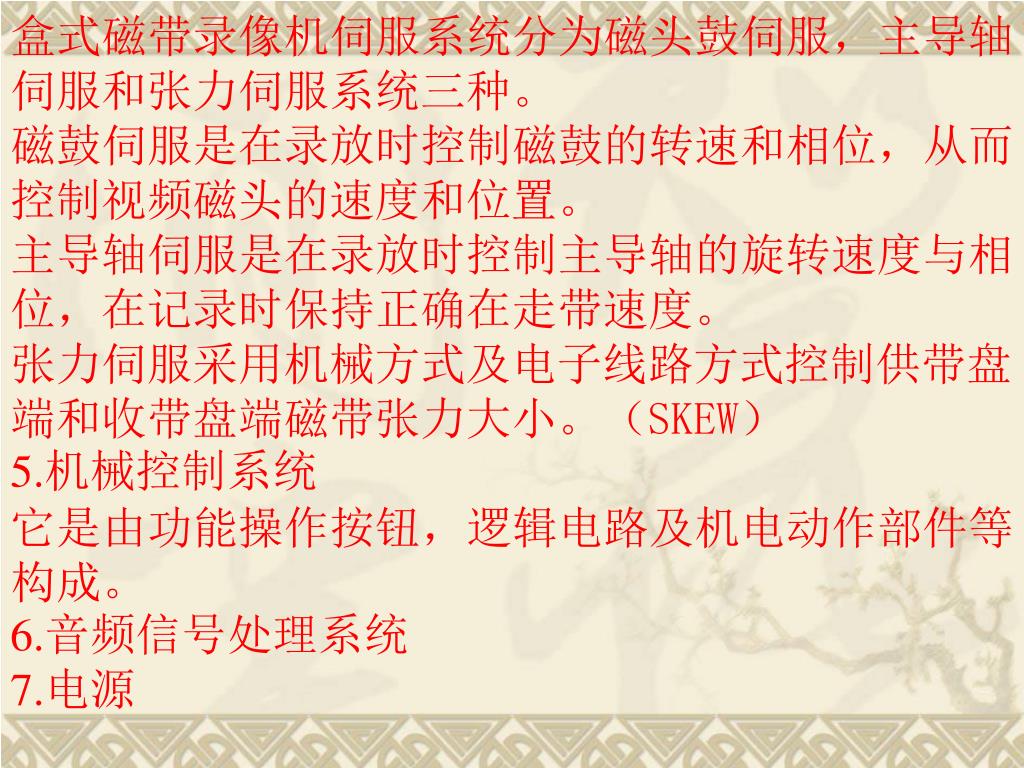

盒式磁带录像机伺服系统分为磁头鼓伺服，主导轴伺服和张力伺服系统三种。盒式磁带录像机伺服系统分为磁头鼓伺服，主导轴伺服和张力伺服系统三种。磁鼓伺服是在录放时控制磁鼓的转速和相位，从而控制视频磁头的速度和位置。主导轴伺服是在录放时控制主导轴的旋转速度与相位，在记录时保持正确在走带速度。张力伺服采用机械方式及电子线路方式控制供带盘端和收带盘端磁带张力大小。（SKEW） 5.机械控制系统它是由功能操作按钮，逻辑电路及机电动作部件等构成。 6.音频信号处理系统 7.电源

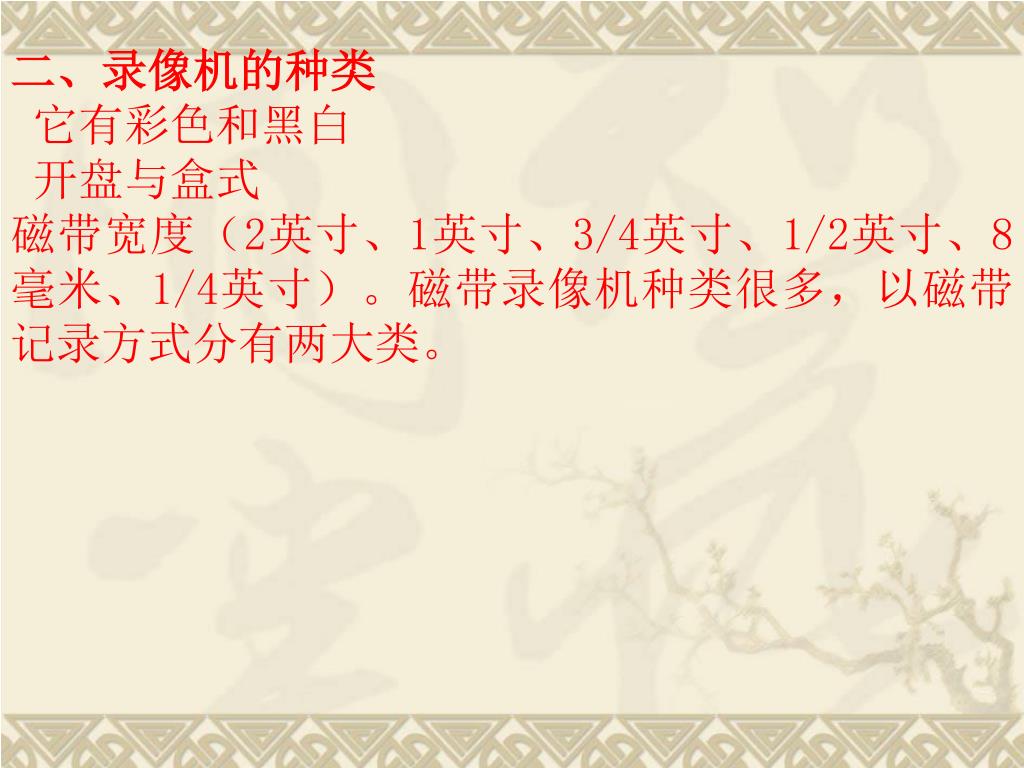

二、录像机的种类 它有彩色和黑白开盘与盒式磁带宽度（2英寸、1英寸、3/4英寸、1/2英寸、8毫米、1/4英寸）。磁带录像机种类很多，以磁带记录方式分有两大类。

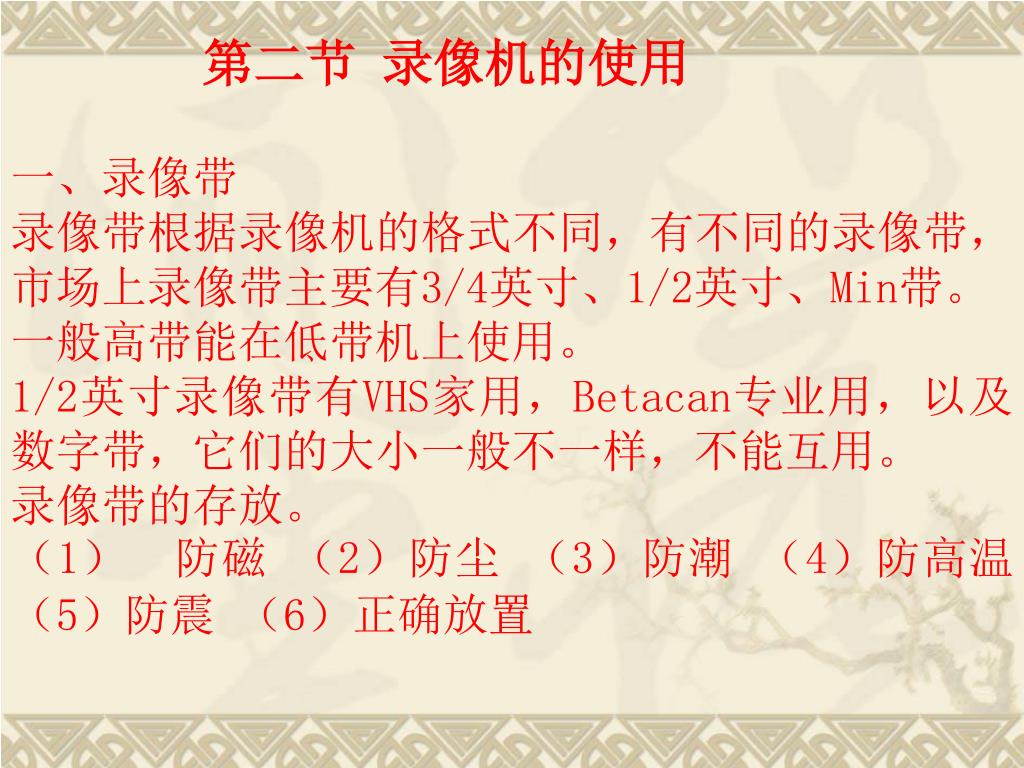

第二节录像机的使用 一、录像带录像带根据录像机的格式不同，有不同的录像带，市场上录像带主要有3/4英寸、1/2英寸、Min带。一般高带能在低带机上使用。 1/2英寸录像带有VHS家用，Betacan专业用，以及数字带，它们的大小一般不一样，不能互用。录像带的存放。（1）防磁（2）防尘（3）防潮（4）防高温（5）防震（6）正确放置

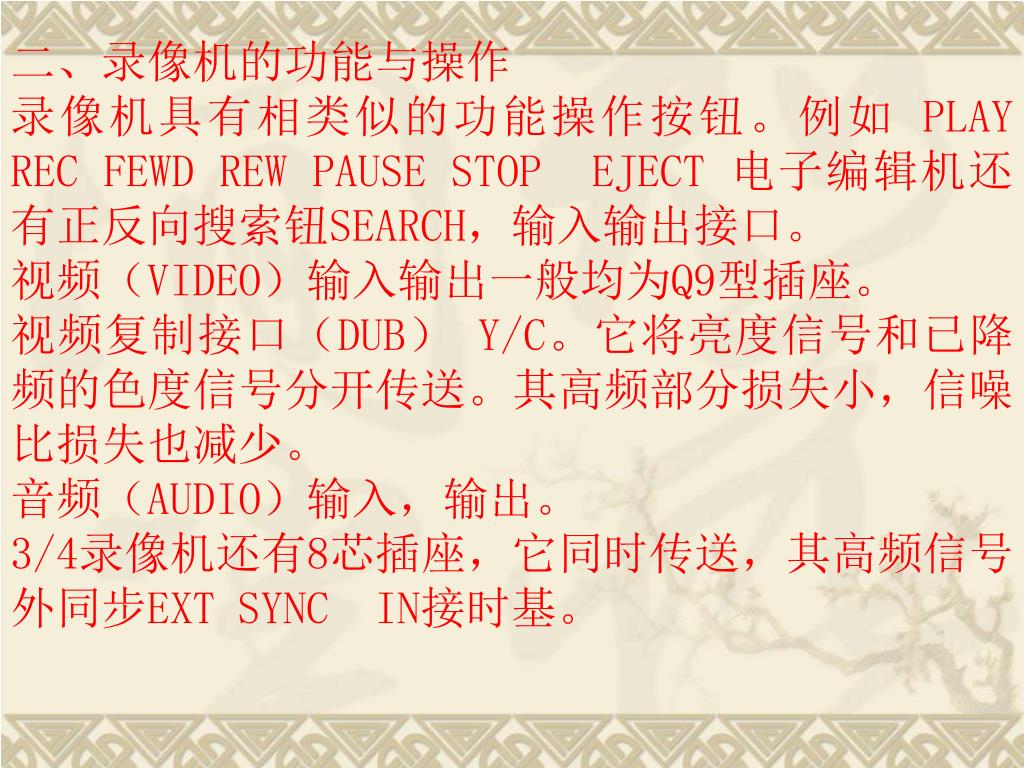

二、录像机的功能与操作 录像机具有相类似的功能操作按钮。例如 PLAY REC FEWD REW PAUSE STOP EJECT 电子编辑机还有正反向搜索钮SEARCH，输入输出接口。视频（VIDEO）输入输出一般均为Q9型插座。视频复制接口（DUB） Y/C。它将亮度信号和已降频的色度信号分开传送。其高频部分损失小，信噪比损失也减少。音频（AUDIO）输入，输出。 3/4录像机还有8芯插座，它同时传送，其高频信号外同步EXT SYNC IN接时基。

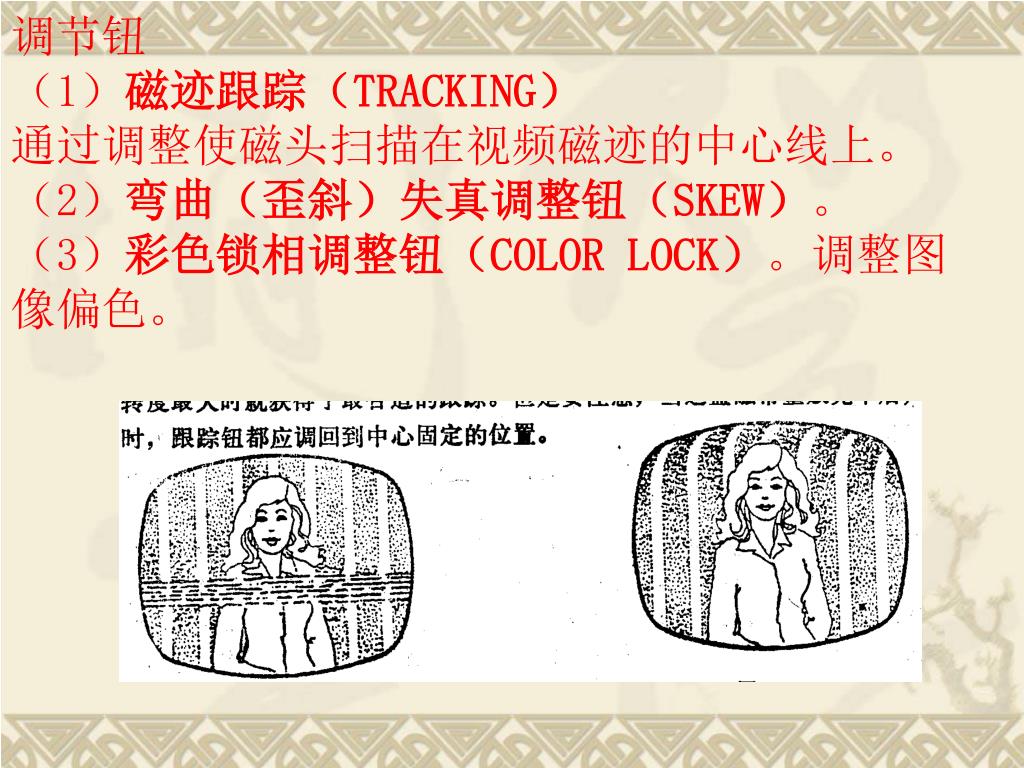

调节钮 （1）磁迹跟踪（TRACKING）通过调整使磁头扫描在视频磁迹的中心线上。（2）弯曲（歪斜）失真调整钮（SKEW）。（3）彩色锁相调整钮（COLOR LOCK）。调整图像偏色。

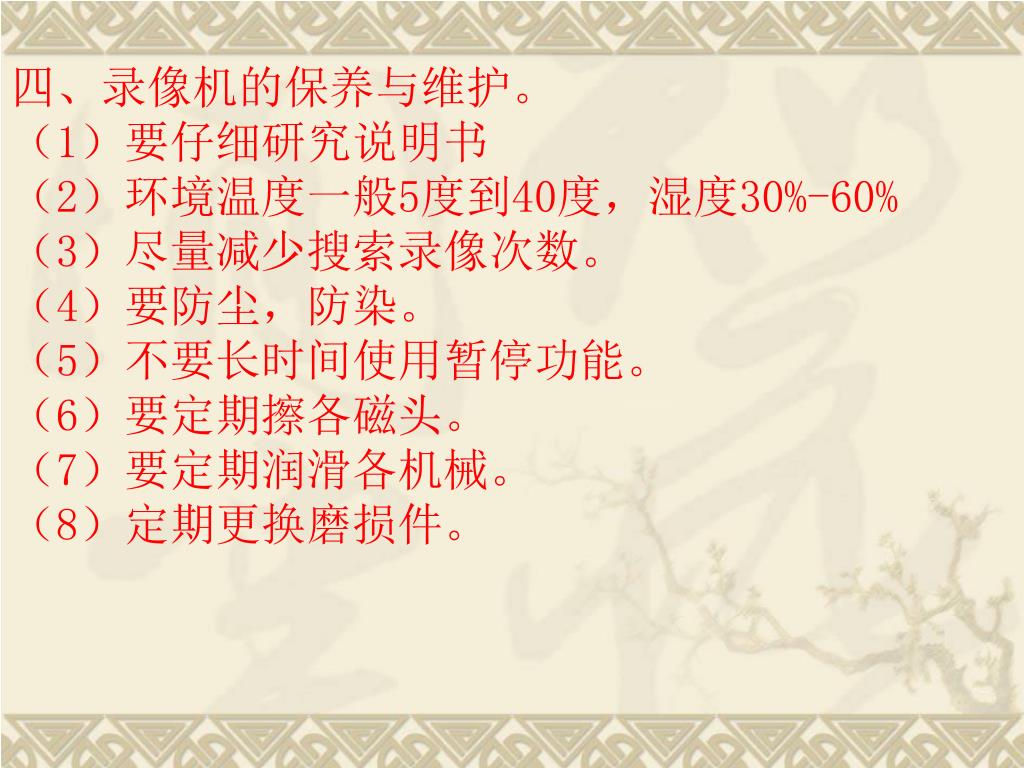

四、录像机的保养与维护。 （1）要仔细研究说明书（2）环境温度一般5度到40度，湿度30%-60% （3）尽量减少搜索录像次数。（4）要防尘，防染。（5）不要长时间使用暂停功能。（6）要定期擦各磁头。（7）要定期润滑各机械。（8）定期更换磨损件。
