  1. L'ELECTRICITAT I CIRCUIT ELÈCTRIC

  2. La matèria està formada per partícules molt petites anomenades àtoms Nucli Protons i Neutrons Cada àtom està format per: Escorça Electrons Neutrons Protons (+) Electrons (-)

  3. El moviment dels electrons forma el corrent elèctric o electricitat Continu El moviment dels electrons sempre és en el mateix sentit, del pol + al -. El corrent elèctric pot ser: Altern El moviment dels electrons canvia de sentit cada un temps variable. A Europa la freqüència del canvi és cada 50 Hz

  4. El moviment dels electrons forma el corrent elèctric o electricitat Aquest moviment es fa seguint un camí: el circuit elèctric

  5. + - Generador Transforma l’energia química, tèrmica, hidràulica, solar, eòlica, etc en elèctrica Conductors Elements que uneixen diferents components d’un circuit elèctric i que permeten que passi el corrent elèctric. (Cu) Elements d’un circuit elèctric Receptors Tranformen l’energia elèctric aamb qualsevol altre tipus d’energia. Control Elements que regulen el pas del corrent elèctric a través del circuit. Protecció Protegeixen el circuit de sobrecàrregues, escalfament o curtcircuits.

  6. Tipus de material: Resisitivitat (ρ) Longitud del conductor: (l) Resistència (R) Depèn de Secció del conductor: (s)

  7. LLEI D’OHM La intensitat elèctrica és la relació que hi ha entre el voltatge que s’aplica al circuit elèctric i la resistència que els conductors i els receptors ofereixen al pas del corrent elèctric Hi ha altres maneres d’expressar la llei d’Ohm:

  8. + + + + + - - - - - TIPUS DE CIRCUITS Sovint es desitja connectar més d’un generador, o més d’un de qualsevol altre element d’un circuit elèctric, i es pot fer en: Sèrie Quan es connecta el pol positiu d’un element es connecta amb el pol negatiu del següent i així succesivament. Quan es connecten els pols positius entre ells, i els negatius entre ells Paral·lel

  9. 1,5v 1,5v 1,5v 4,5v + + + + + + + - - - - - - - 1,5v 1,5v 1,5v

  10. Els receptors i altres elements com les resistències també es poden connectar amb sèrie o en paral·lel. En sèrie si un receptor es fon, els altres no funcionen. En paral·lel si un receptor es fon, els altres continuen funcionant.

  11. R1 R2 R3 4 Ω 5 Ω 6 Ω 15 Ω Una associació de resistències en sèrie, és el mateix que una sola resistència de valor la suma.

  12. R2 5 Ω R1 4 Ω Una associació de resistències en paral·lel, és el mateix que una sola resistència de valor la suma dels inversos. 2,22 Ω

  13. R2 5 Ω R1 4 Ω 4,5v 15 Ω + - I què passa pel circuit?

  14. 2,2 Ω 4,5v 15 Ω + -

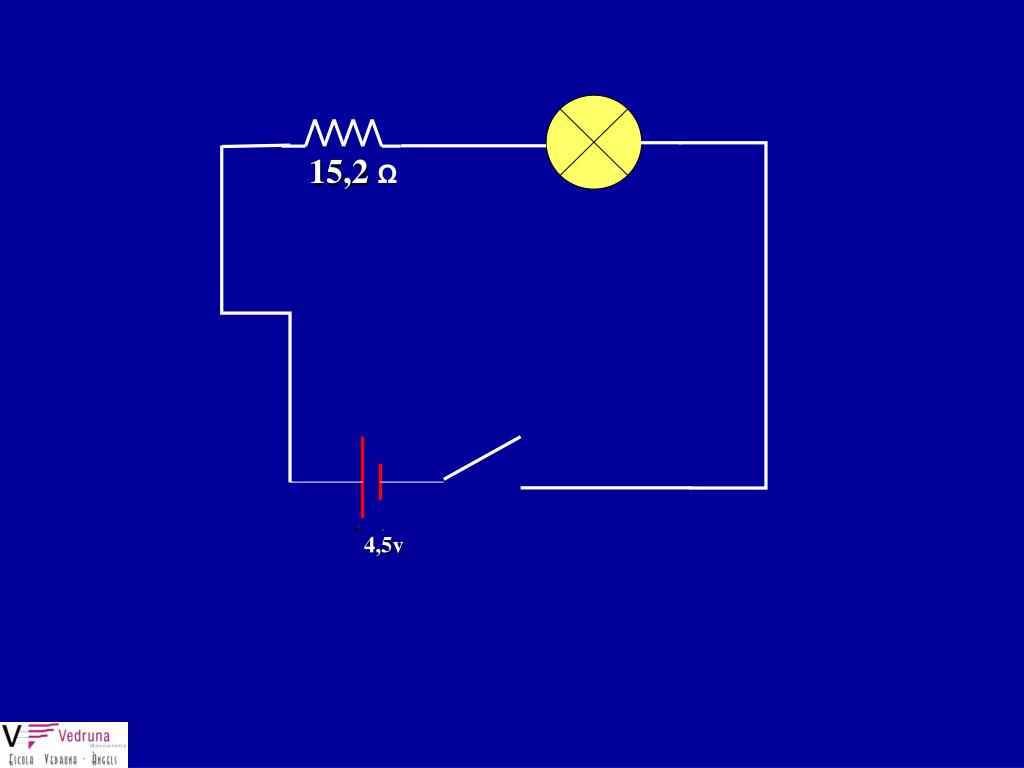

  15. 4,5v + - 15,2 Ω

  16. Aplicant la llei d’Ohm: La intensitat que corre pel circuit elèctric és e 0,3 ampers (A)
