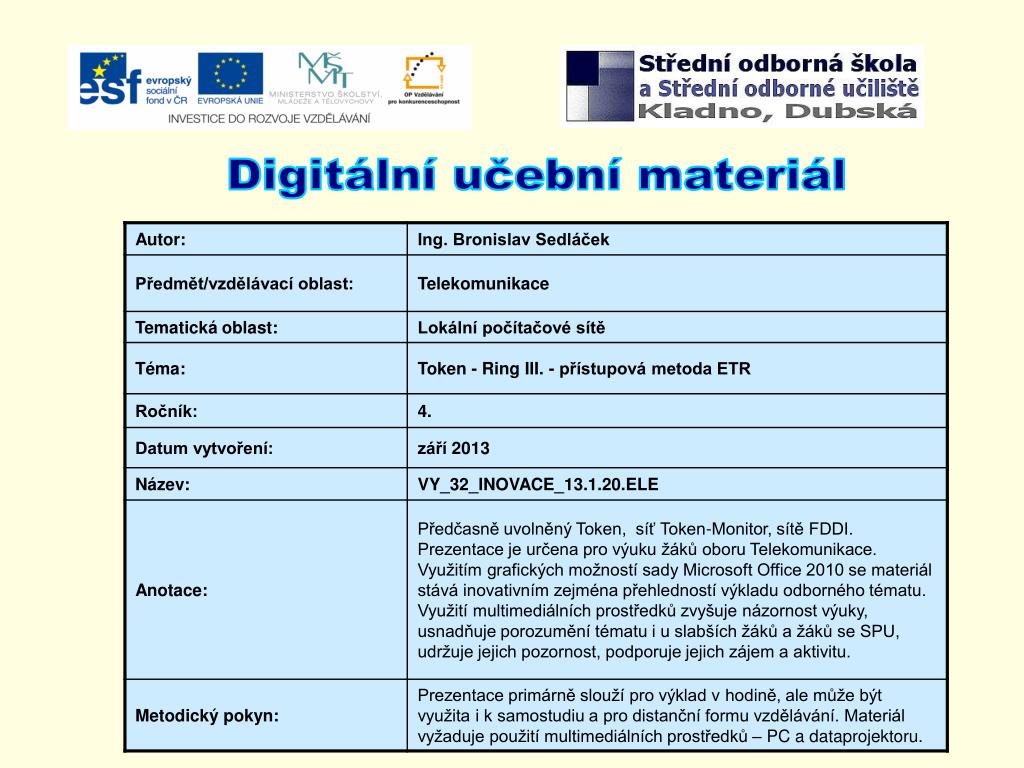

Digitální učební materiál. Přístupová metoda ETR. Předchozí síť můžeme také nazvat Single-Frame-Ring , jelikož je to síť s jediným předávaným rámcem . Volný Token je vygenerován teprve po akceptování dat , která jsou posílána v jediném rámci.
E N D

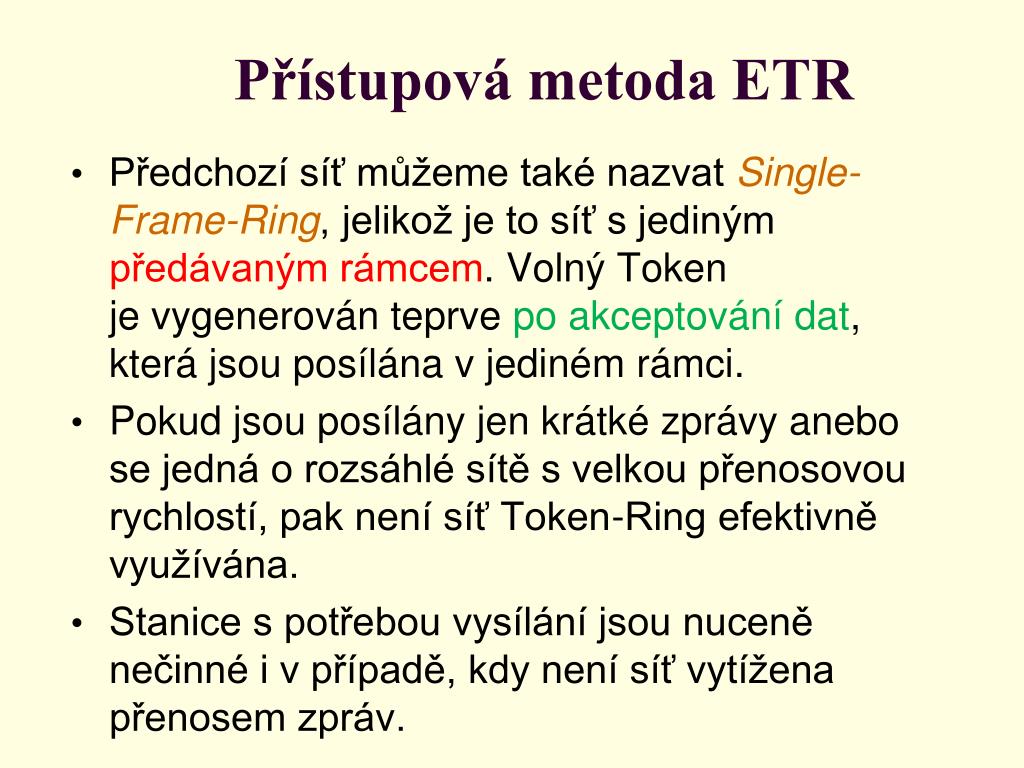

Přístupová metoda ETR • Předchozí síť můžeme také nazvat Single-Frame-Ring, jelikož je to síť s jediným předávaným rámcem. Volný Token je vygenerován teprve po akceptování dat, která jsou posílána v jediném rámci. • Pokud jsou posílány jen krátké zprávy anebo se jedná o rozsáhlé sítě s velkou přenosovou rychlostí, pak není síť Token-Ring efektivně využívána. • Stanice s potřebou vysílání jsou nuceně nečinné i v případě, kdy není síť vytížena přenosem zpráv.

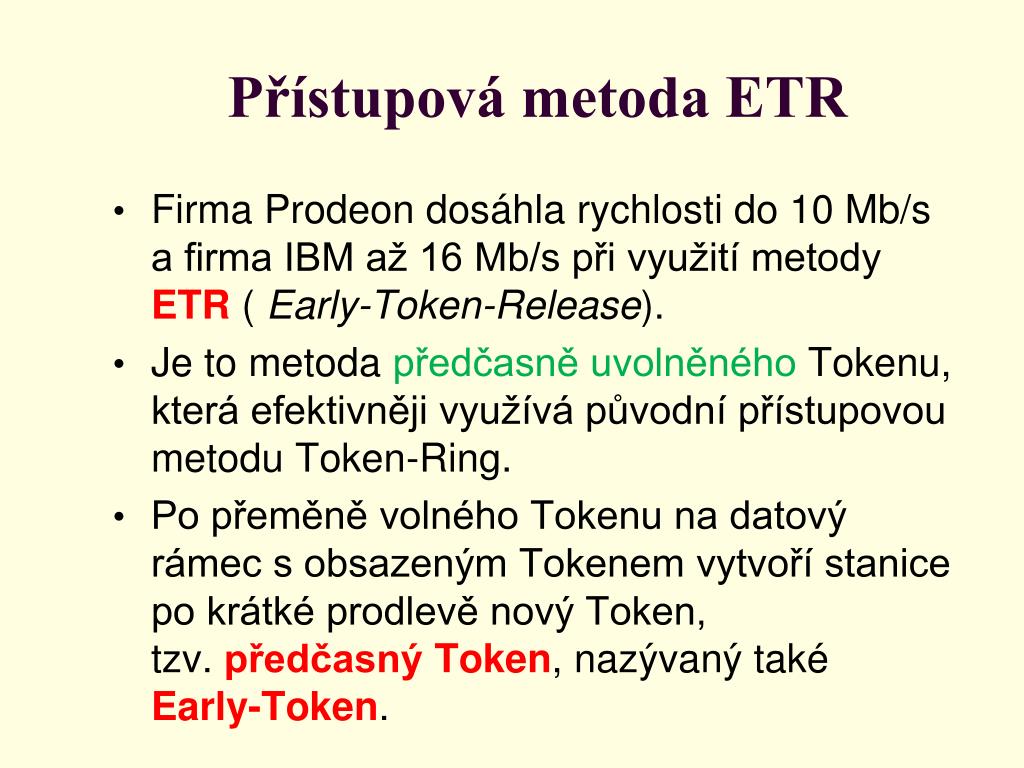

Přístupová metoda ETR • Firma Prodeon dosáhla rychlosti do 10 Mb/s a firma IBM až 16 Mb/s při využití metody ETR ( Early-Token-Release). • Je to metoda předčasně uvolněného Tokenu, která efektivněji využívá původní přístupovou metodu Token-Ring. • Po přeměně volného Tokenu na datový rámec s obsazeným Tokenem vytvoří stanice po krátké prodlevě nový Token, tzv. předčasnýToken, nazývaný také Early-Token.

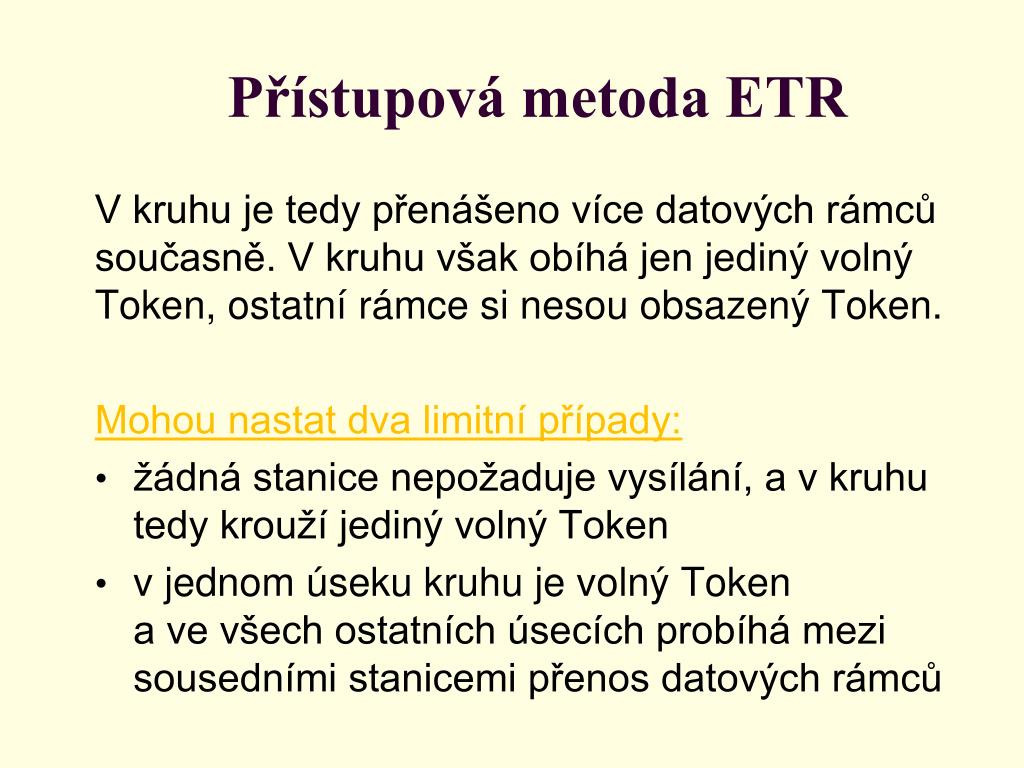

Přístupová metoda ETR V kruhu je tedy přenášeno více datových rámců současně. V kruhu však obíhá jen jediný volný Token, ostatní rámce si nesou obsazený Token. Mohou nastat dva limitní případy: • žádná stanice nepožaduje vysílání, a v kruhu tedy krouží jediný volný Token • v jednom úseku kruhu je volný Token a ve všech ostatních úsecích probíhá mezi sousedními stanicemi přenos datových rámců
Token-Monitor • Počítačová síť Token-Ring je řízena jedním z připojených počítačů. • Tento počítač je monitorovací stanicí, jinak řečeno monitorem sítě. • Úlohou monitoru je rozpoznávání a odstraňování chyb v síti. • Monitorovací stanice označuje všechny zprávy.
Token-Monitor • Rozpozná-li monitor, že zpráva nebylapřijata, tedy že nebyla přijata stanicí, pro níž byla zpráva určena, pak zprávu odstraní (stejně jako kdyby byla zpráva přijata) a pošle dál volný Token. • Tím byla chyba odstraněna.

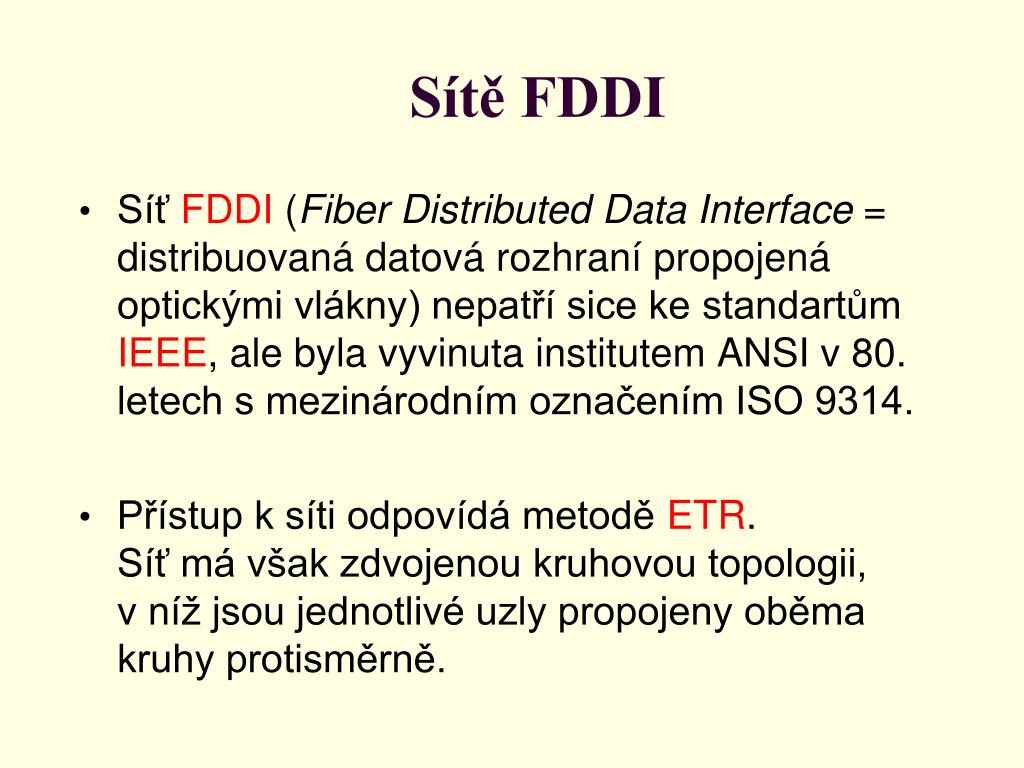

Sítě FDDI • Síť FDDI (FiberDistributed Data Interface = distribuovaná datová rozhraní propojená optickými vlákny) nepatří sice ke standartůmIEEE, ale byla vyvinuta institutem ANSI v 80. letech s mezinárodním označením ISO 9314. • Přístup k síti odpovídá metodě ETR. Síť má však zdvojenou kruhovou topologii, v níž jsou jednotlivé uzly propojeny oběma kruhy protisměrně.

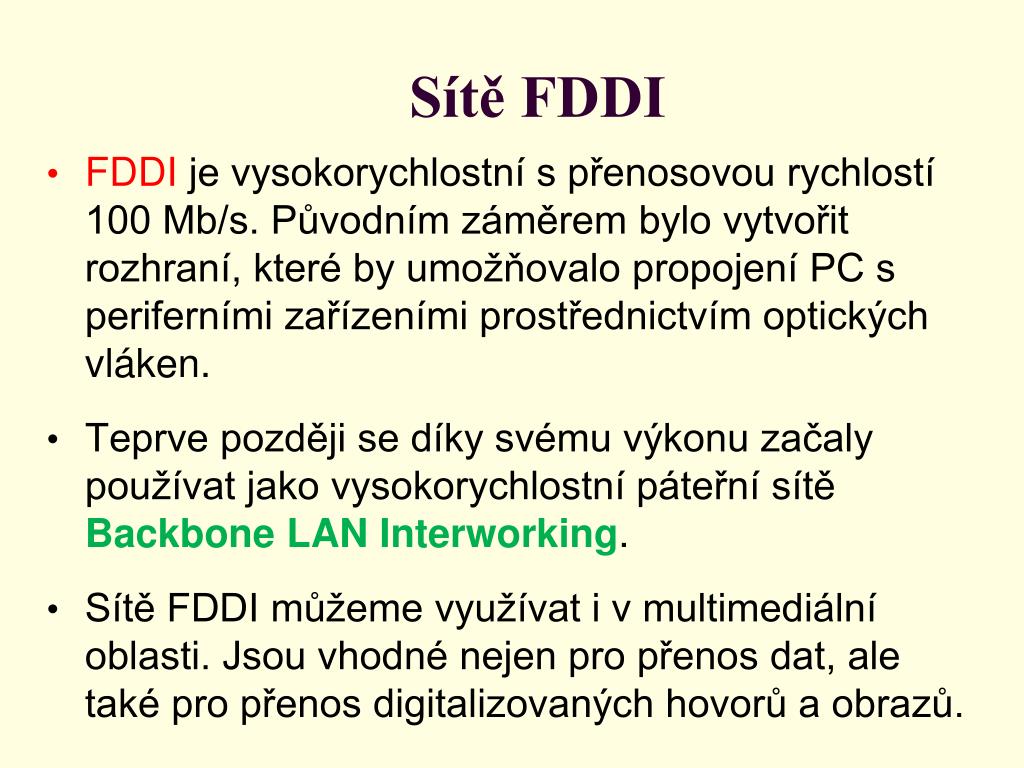

Sítě FDDI • FDDI je vysokorychlostní s přenosovou rychlostí 100 Mb/s. Původním záměrem bylo vytvořit rozhraní, které by umožňovalo propojení PC s periferními zařízeními prostřednictvím optických vláken. • Teprve později se díky svému výkonu začaly používat jako vysokorychlostní páteřní sítě Backbone LAN Interworking. • Sítě FDDI můžeme využívat i v multimediální oblasti. Jsou vhodné nejen pro přenos dat, ale také pro přenos digitalizovaných hovorů a obrazů.
Přenosová média pro sítě Token-Ring Pro sítě Token-Ring používáme zejména kabely: • Kabel kategorie 1 je stíněný kroucený čtyřpár (dva páry) typu STP. Je univerzálním přenosovým médiem v případech, kdy nejsou kladeny na přenos příliš vysoké nároky. • Kabel kategorie 2 odpovídá kategorii 1. Má však mimo stínění ještě čtyři jednoduché dvojlinky používané pro přenos signálů sloužících ke sledování funkce sítě.

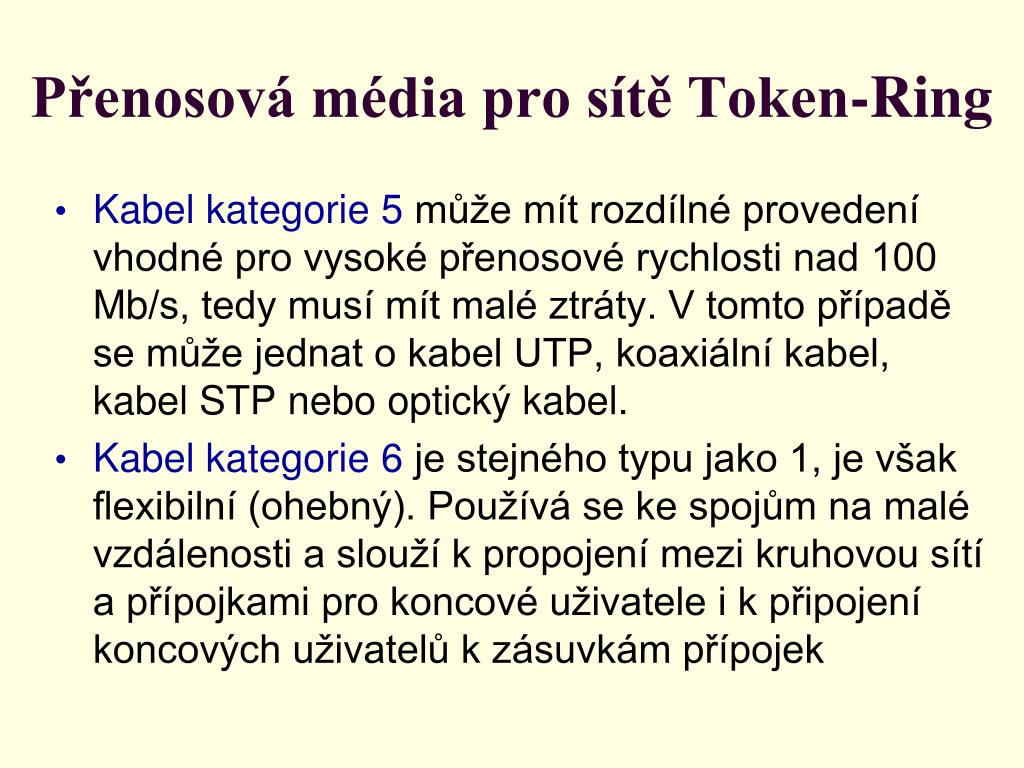

Přenosová média pro sítě Token-Ring • Kabel kategorie 5 může mít rozdílné provedení vhodné pro vysoké přenosové rychlosti nad 100 Mb/s, tedy musí mít malé ztráty. V tomto případě se může jednat o kabel UTP, koaxiální kabel, kabel STP nebo optický kabel. • Kabel kategorie 6 je stejného typu jako 1, je však flexibilní (ohebný). Používá se ke spojům na malé vzdálenosti a slouží k propojení mezi kruhovou sítí a přípojkami pro koncové uživatele i k připojení koncových uživatelů k zásuvkám přípojek
Použité zdroje: BOHÁČ, Leoš a Pavel BEZPALEC. Datové sítě: přednášky. 1. vyd. Praha: České vysoké učení technické, 2011, 204 s. ISBN 978-80-01-04694-4 HÄBERLE, Heinz. Průmyslová elektronika a informační technologie. 1. vyd. Praha: Europa-Sobotáles, 2003. ISBN 80-867-0604-4. JANSEN, Horst a Heinrich RÖTTER. Informační a telekomunikační technika. 1. vyd. Praha: Europa-Sobotáles, 2004, 399 s. ISBN 80-86706-08-7. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Bronislav Sedláček.
