Presentation Transcript

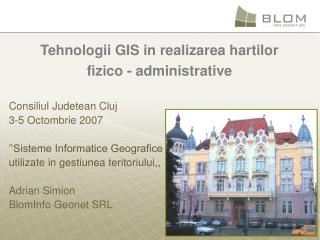

slide1
Tehnologii GIS in realizarea hartilor

fizico - administrative

Consiliul Judetean Cluj

3-5 Octombrie 2007

’’Sisteme Informatice Geografice

utilizate in gestiunea teritoriului,,

Adrian Simion

BlomInfo Geonet SRL

slide2

Tehnologii GIS in realizarea hartilor fizico - administrative

  • Obiective:
  • Actualizarea hartii fizice si administraive;
  • Realizarea bazei de date geospatiale folosind tehnologii GIS;
  • Tiparirea hartilor la scara 1:100.000 in 2000 exemplare;
  • Integrarea planurilor topografice scara 1:5.000 suport pentru PUG si a planurilor PUG:
  • “Situatia existenta – disfunctionalitati”
  • “Reglementari urbanistice”,
  • “Reglementari - Echipare edilitara”,
  • “Reglementari - Situatia juridica a terenurilor”
slide3

Tehnologii GIS in realizarea hartilor fizico - administrative

Harta fizica – admnistrativa suport de baza al integrarii PUG-uri localitatilor

  • Clase de elemente figurate:
  • detalii planimetrice: limite judeţ, limite teritorii administrative, limite de intravilan, drumuri (autostrăzi, naţionale, judeţene, comunale, de exploatare), cai ferate, râuri, lacuri, bălti, baraje, chei, poduri, etc.
  • detalii altimetrice: vârfuri, curbe de nivel cu echidistanta de 25 m
  • toponimie: judeţe, municipii, oraşe, comune, sate, râuri, lacuri, vai, munţi, dealuri, câmpii, denumirea drumurilor.
  • 2. Surse de date primare:
  • Ortofotograme scara 1:5.000
  • Planuri cadastrale avizate OCPI pentru limita teritoriilor administrative;
  • Trapeze topografice scara 1:5.000
  • PUG, PUZ, PUD scanate si georeferentiate pentru limita intravilan;
  • Lista drumurilor clasificate
  • Lista localitatilor actualizata
  • Harta administrativa editie 1972;
  • 3. Platforma de dezvoltare GIS este GEOMEDIA
slide4

Tehnologii GIS in realizarea hartilor fizico - administrative

  • Se integreaza baza de date spatiala
  • pentru PUG-uri prin realizare conexiuni
  • noi in spatiul de lucru al hartii;
  • Tehnologia consta in cate o singura
  • baza de date geospatiale pentru fiecare
  • localitate, plansele specifice PUG-ului se
  • obtin ca harti tematice ale aceleeasi baze
  • de date uinice;
  • Se seteaza elementele grafice ale
  • planului Reglementari urbanistice pentru
  • vizualizare numai de la scara 1:5.000;
  • Conexiunile se pot realiza inde
  • pendent pentru fiecare localitate;
  • 4. In acest caz s-a facut conexiunea cu
  • baza de date a PUG-ului comunei Brebu,
  • Judetul Prahova
  • Etape in realizarea hartii judetului
  • Prahova: Scanare planuri si harti
  • topografice;
  • Georeferentiere planuri in sistemul Stereo
  • 70
  • Definire entitati grafice pentru baza
  • dedate
  • Definire atribute textuale pentru
  • entitatile grafice
  • Vectorizare planuriscanate si
  • georeferentiate actualizare date grafice si
  • textuale
  • Pregatire original de editareTiparire
slide5

Tehnologii GIS in realizarea hartilor fizico - administrative

Conexiunea cu baza de date a PUG-ului comunei Brebu, Judetul Prahova

slide6

Tehnologii GIS in realizarea hartilor fizico - administrative

Detaliu din planul “Reglementari urbanistice comuna Brebu, judetul Prahova”

– integrat in harta judetului Prahova

slide7

Tehnologii GIS in realizarea hartilor fizico - administrative

Au fost adaugate si elemente cartografice diferite de scopul de baza al produsului:

paduri si traseul viitoarei autostrazi

slide8

Tehnologii GIS in realizarea hartilor fizico - administrative

Atribute textuale din baza de date atasate obiectului grafic “AdminL – unitate teritorial – administrativa”

slide9

Tehnologii GIS in realizarea hartilor fizico - administrative

Filtru spatial – unitate teritoriala selectata dupa nume localitate

slide10

Tehnologii GIS in realizarea hartilor fizico - administrative

Interogare spatiala – intersectia autostrazii cu unitatea teritoriala selectata dupa nume localitate

slide11

Tehnologii GIS in realizarea hartilor fizico - administrative

Harta tematica – localitati dupa tip localitate

slide12

Tehnologii GIS in realizarea hartilor fizico - administrative

  • Aceeasi tehnologie GIS s-a
  • folosit In cazul judetului
  • Dambovita cu urmatoarele
  • deosebiri:
  • Harta a fost procesata prin reducerea hartilor topografice scara 1:25.000, restul tehnologiei fiind identica cu harta judetului Prahova;
  • b. In acest caz s-a implemantat si aplicatie software de gestiune a datelor geospatiale.
slide13

Tehnologii GIS in realizarea hartilor fizico - administrative

Atribute textuale si imagine atasate cladirilor din “Reglementari urbanistice”in cazul PUG-urilor

inetegrate in harta judetului Dambovita

slide14

Tehnologii GIS in realizarea hartilor fizico - administrative

  • INTREBARI ?
  • Va Multumesc
