resultater fra drop tester
Resultater fra drop-tester

Fredrik Vinnes, Det norske oljeselskap

slide3

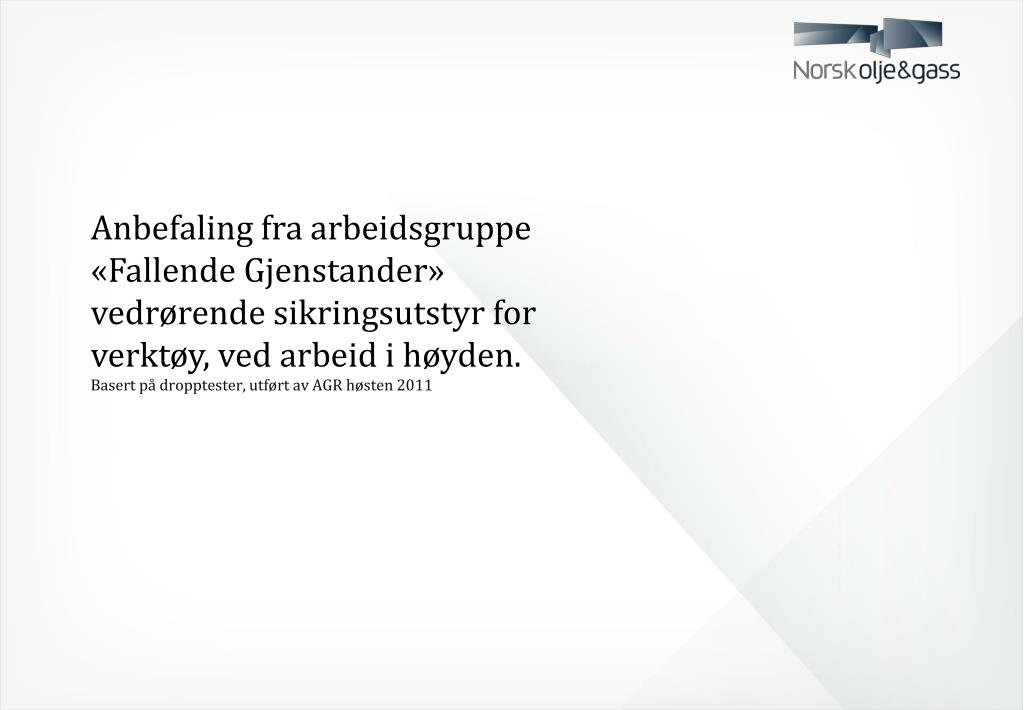

Anbefaling fra arbeidsgruppe «Fallende Gjenstander» vedrørende sikringsutstyr for verktøy, ved arbeid i høyden.

Basert på dropptester, utført av AGR høsten 2011

testing av sikringsutstyr

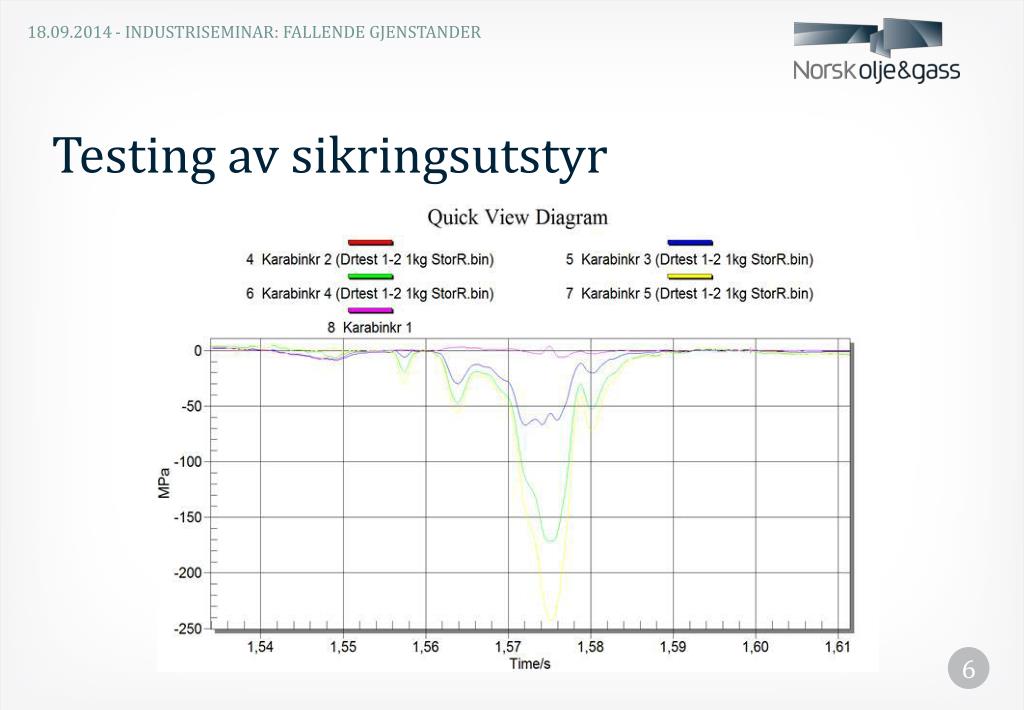

- Industriseminar: fallendegjenstanderTesting av sikringsutstyr

Mål: Sikringsutstyr, som tåler at verktøy/last faller uten at det får brudd

Oppdrag til AGR: Kartlegging av opptredende krefter under dropptester, ved varierende oppsett av sikring, inkludert dempere som finnes i markedet og dynamiske tau

Utført 85 dropp tester, høyhastighets logging med strekklapper. (Ingen brudd)

Følgende er testet:

Rustfri sikringswire 4 og 6 mm, 7x19 m/bløte øyne, lengde 1,5meter m/ karabinkrok

Last 1, 3 og 5 kg

Rustfrie koblings ringer, Ø6, dia 30mm og dia 70 mm

Liten og stor gummidemper, Biltema

Elastisk tau, Edelrid 10,5 mm

testing av sikringsutstyr2
- Industriseminar: fallendegjenstanderTesting av sikringsutstyr

Ved testene ble loddet manuelt hevet til maksimal høyde over forankringspunktet, og sluppet i fritt fall. Det ble foretatt minimum 5 dropp av hver konfigurasjon. Konklusjoner er basert på registrerte data og observasjoner gjort under testene

Ingen tester førte til brudd i systemet

Ringer 70mm Ø6. Venstre er før dropp, senter er etter 1 dropp, høyre er etter 5 dropp.

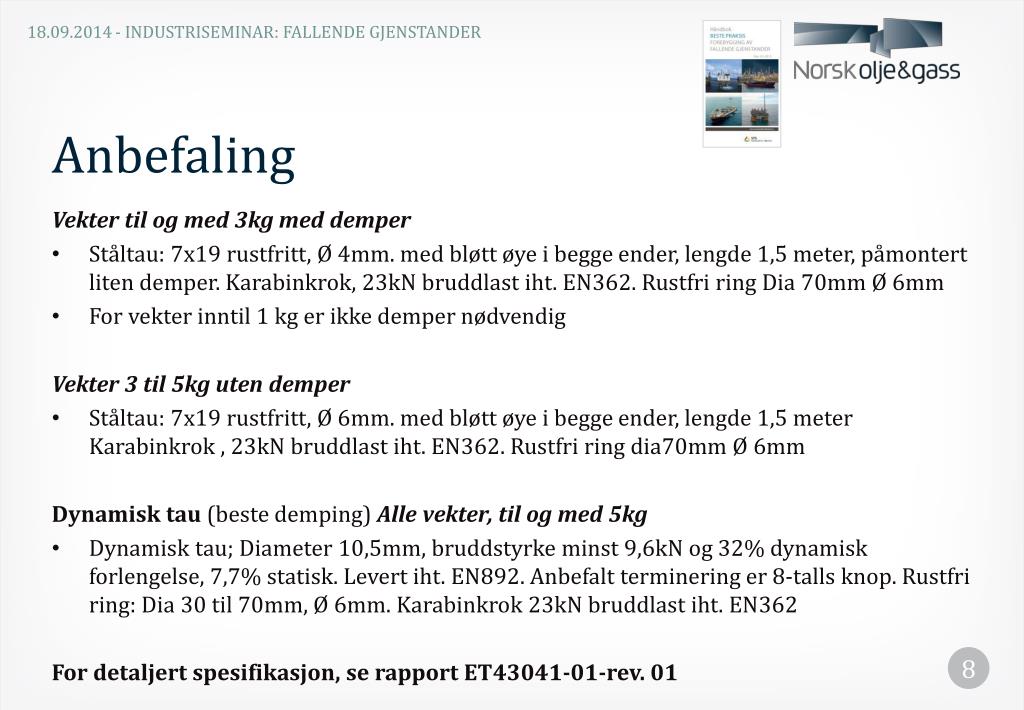

anbefaling
- Industriseminar: fallendegjenstanderAnbefaling

Vekter til og med 3kg med demper

Ståltau: 7x19 rustfritt, Ø 4mm. med bløtt øye i begge ender, lengde 1,5 meter, påmontert liten demper. Karabinkrok, 23kN bruddlast iht. EN362. Rustfri ring Dia 70mm Ø 6mm

For vekter inntil 1 kg er ikke demper nødvendig

Vekter 3 til 5kg uten demper

Ståltau: 7x19 rustfritt, Ø 6mm. med bløtt øye i begge ender, lengde 1,5 meter Karabinkrok , 23kN bruddlast iht. EN362. Rustfri ring dia70mm Ø 6mm

Dynamisk tau (beste demping) Alle vekter, til og med 5kg

Dynamisk tau; Diameter 10,5mm, bruddstyrke minst 9,6kN og 32% dynamisk forlengelse, 7,7% statisk. Levert iht. EN892. Anbefalt terminering er 8-talls knop. Rustfri ring: Dia 30 til 70mm, Ø 6mm. Karabinkrok 23kN bruddlast iht. EN362

For detaljert spesifikasjon, se rapport ET43041-01-rev. 01

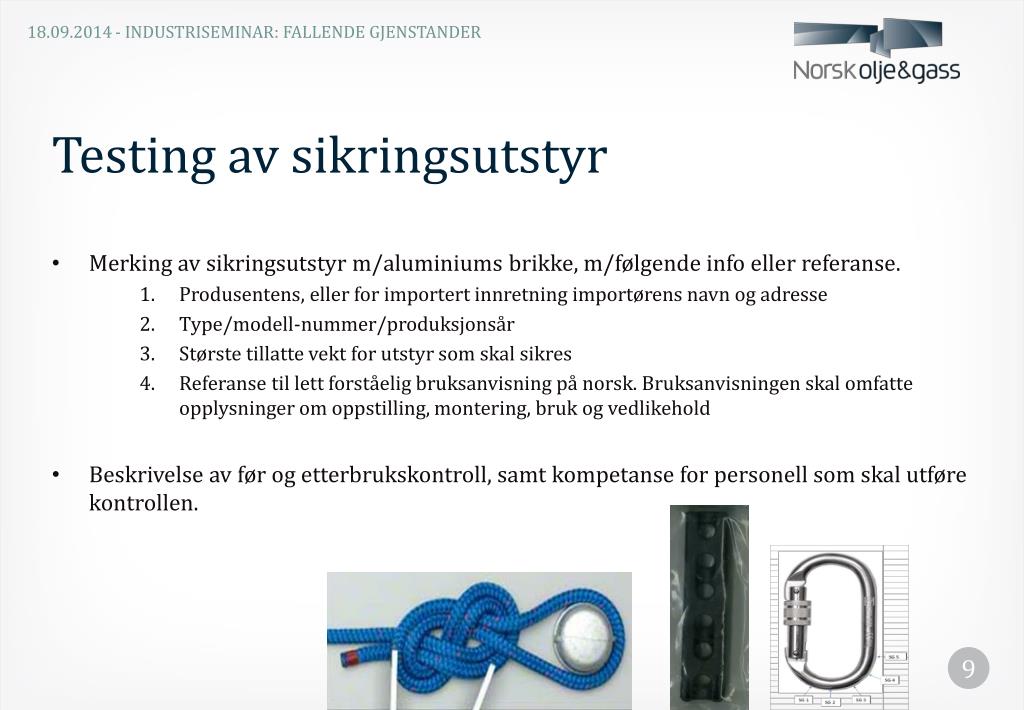

testing av sikringsutstyr3
- Industriseminar: fallendegjenstanderTesting av sikringsutstyr

Merking av sikringsutstyr m/aluminiums brikke, m/følgende info eller referanse.

  • Produsentens, eller for importert innretning importørens navn og adresse
  • Type/modell-nummer/produksjonsår
  • Største tillatte vekt for utstyr som skal sikres
  • Referanse til lett forståelig bruksanvisning på norsk. Bruksanvisningen skal omfatte opplysninger om oppstilling, montering, bruk og vedlikehold

Beskrivelse av før og etterbrukskontroll, samt kompetanse for personell som skal utføre kontrollen.
