  1. Trimble DINI 培训教程

  2. 电子水准的工作原理 电子水准其实与光学水准没有多少不同的地方。在光学水准中用到的许多原理和方法在电子水准中任然需要用到。那电子水准到底是如何工作的呢;她是利用仪器里的十字丝瞄准的电子照相机 。当您按下了Measure 测量键时,仪器就会把您瞄准并调焦好的尺子上的条码图片来一个快照,然后把她和仪器内存中的同样的尺子条码图片进行比较和计算。这样,一个尺子的读数就可以计算出来并且保存在内存中了。

  3. Trimble DiNi 图示 条码尺图例

  4. 面板介绍 开关键 测量键 导航键 回车键 退出键 数字、大小写字母转换键 Trimble功能键 删除键 符号键

  5. 菜单介绍一 文件 配置 测量 计算 线路平差

  6. 菜单介绍二

  7. 操作流程-新建项目 文件->项目管理->新建项目 项目名称:如test 操 作 者:如xiaominge 备 注:如spreadgo 注:一个项目中可以包含多条线路.

  8. 操作流程-配置项目(-) 配置->输入 注:所有的配置都保存为上一次的配置参数.

  9. 操作流程-配置项目(二) 配置->限差/测试  在测量过程中,如果测量结果超出所设置的限差,则仪器会发出提示信息。

  10. 操作流程-配置项目(三) 配置->仪器设置

  11. 操作流程-配置项目(四) 配置->记录设置 注:如果要进行平差计算,请选择数据记录格式为RMC;

  12. 操作流程-测量-单点测量 测量->单点测量 1、输入点号,如3 2、瞄准标尺,点击测量按钮进行测量 3、在屏幕的左边“结果”部分可以看到测量的结果;  在屏幕的右边“下一点”部分是下一个要测量的点的信息 4、如果对测量的结果不满意,还可以利用进行重测 注:单点测量是没有参考高程的测量

  13. 操作流程-测量-水准线路(-) 测量->水准线路 1、输入新线路的名称,如1; (或者从项目中选择一旧线路继续测量) 2、设置测量模式,如BF; (测量模式有:BF、BFFB、BFBF、BBFF、FBBF) 3、奇偶站交替,利用向左键进行选择

  14. 操作流程-测量-水准线路(二) 4、输入要测量的点号,如001 5、可以输入代码 6、输入基准高,如102.5

  15. 操作流程-测量-水准线路(三) 7、瞄准要测量的标尺,点击测量键测量

  16. 操作流程-测量-水准线路(四) 屏幕左边表示上一点(后视点)的测量结果;  屏幕右边表示将要测量的下一个点(前视点);  如果测量的结果不满足要求,可以重新进行测量; 点击“信息”可以看到更多的信息

  17. 操作流程-测量-水准线路(五) 点击“显示”可以看到更多的信息 点击“重测”可以对最后的测量或最后的测站进行重测 点击“结束”可以结束一条水准线路的测量

  18. 操作流程-测量-中间点测量(-) 测量->中间点测量 1、输入点号,如100; 2、输入基准高,如103.6; 3、瞄准要测量的标尺,测量; 4、点击接受; 注:中间点测量就是支线测量

  19. 操作流程-测量-中间点测量(二) 5、输入下一点的点号; 6、瞄准要测量的标尺,进行测量; 7、“ESC”键退出中间点测量程序

  20. 操作流程-测量-放样(-) 测量->放样 1、输入后视点号,如1; 2、输入后视点高程,如100.043; 3、瞄准后视点进行测量;

  21. 操作流程-测量-放样(二) 4、输入要放样的点号,如211; 5、瞄准要放样的点,测量; 6、调整放机关报点的高程,直到dz的值满足要求,“接受”,然后进行下一点的放样;

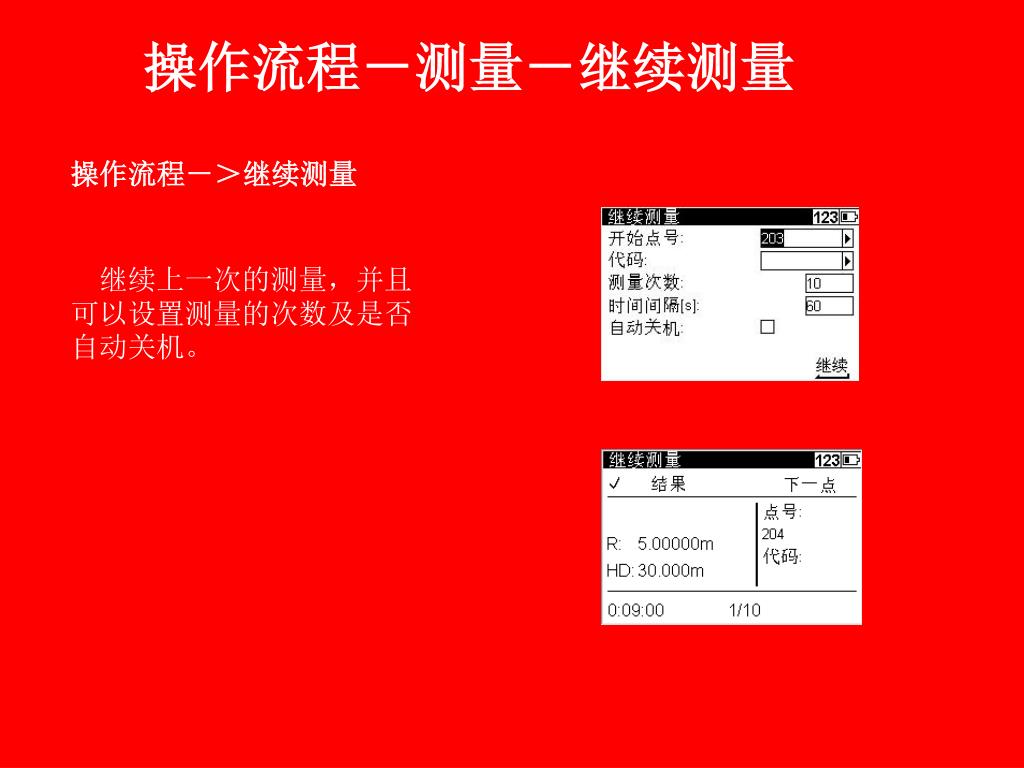

  22. 操作流程-测量-继续测量 操作流程->继续测量  继续上一次的测量,并且可以设置测量的次数及是否自动关机。

  23. 操作流程-计算-平差(一) 计算->线路平差 1、选择项目,如test; 2、选择要平差的线路名,如2; 3、如果线路已平差,则不能再次平差; 注意: A、路线平差可以对闭合路线和附和路线进行平差; B、在您对一个内存中的闭合环进行平差后,被平差过的信息会被保存起来,所以记住在平差之前要下载下来他的原始数据;

  24. 操作流程-计算-平差(二) 4、输入起点、终点的高程; 5、闭合差是否满足要求; 6、平差成功;

  25. Trimble功能键介绍  多次测量:可以设置测量次数及最在标准偏差;  浅释:  照明开关:打开或关闭照明;  距离测量:测量距离;  倒尺测量:常规测量与倒尺测量的转换 点击   Trimble功能键,进入此菜单。

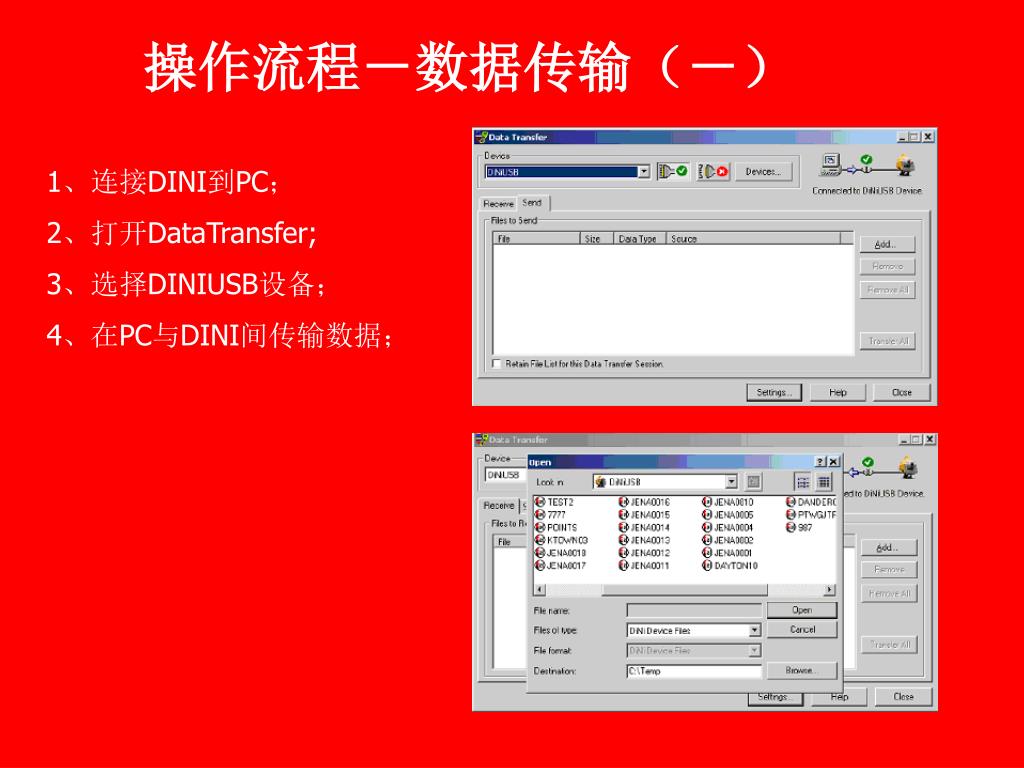

  26. 操作流程-数据传输(-) 1、连接DINI到PC; 2、打开DataTransfer; 3、选择DINIUSB设备; 4、在PC与DINI间传输数据;

  27. 数据格式 数据文件在电子水准下以文件形式保存,并且可以在任何文本编辑器中编辑.也没有必要来修改文件格式. 有两个不同的数据格式: REC E (M5) 和REC 500.

  28. 数据格式-Rec_E 数据文件

  29. 数据格式- Rec 500 数据文件

  30. 其他信息  电子水准测量时需要的条件:尺子上必须有 30cm 的刻度区域可见,也就是大约在十字丝上方必须有 15cm 的条码可见;  电池是锂电池,一次充电 4 小时可以连续使用3个工作日;  电子水准仪是高精度仪器需要小心使用:日常护理和检查是非常必要的;  一般在标准的像台上进行圆气泡的调节.
