plan de formation
Plan de formation
  • Références
  • Description de l’appareil
  • Accessoires
  • Mode de fonctionnement
  • Recommandations
  • Entretien et maintenance
  • Faux positifs
  • Conditions anormales d’utilisation
historique

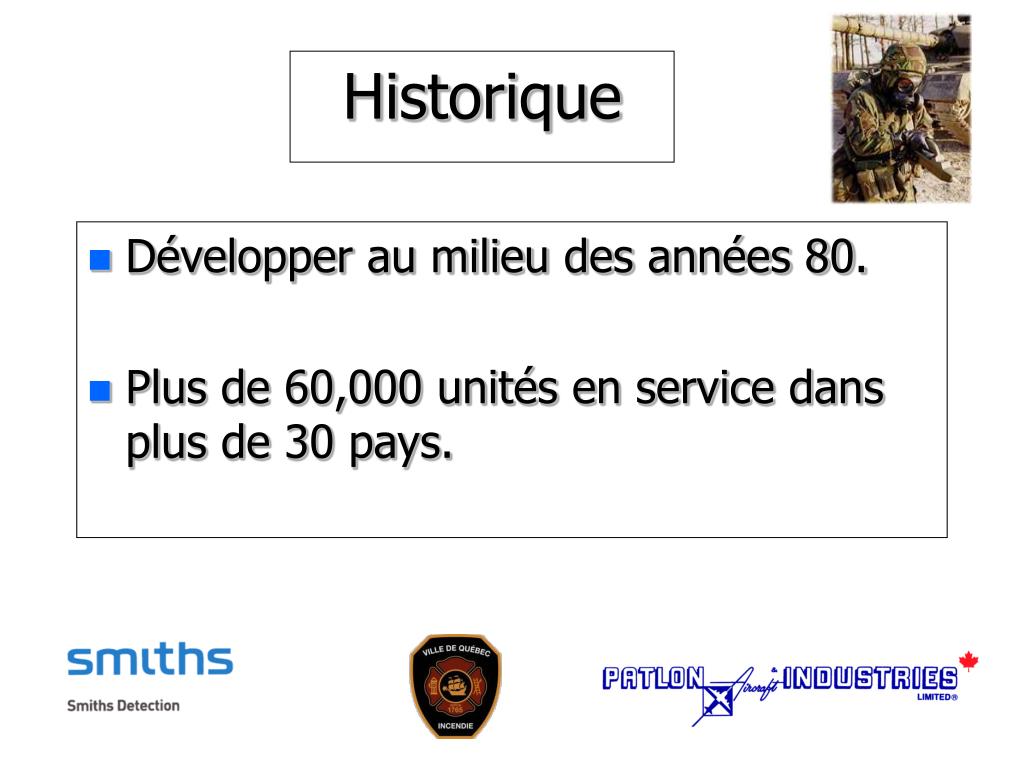

Développer au milieu des années 80.

Plus de 60,000 unités en service dans plus de 30 pays.

Historique

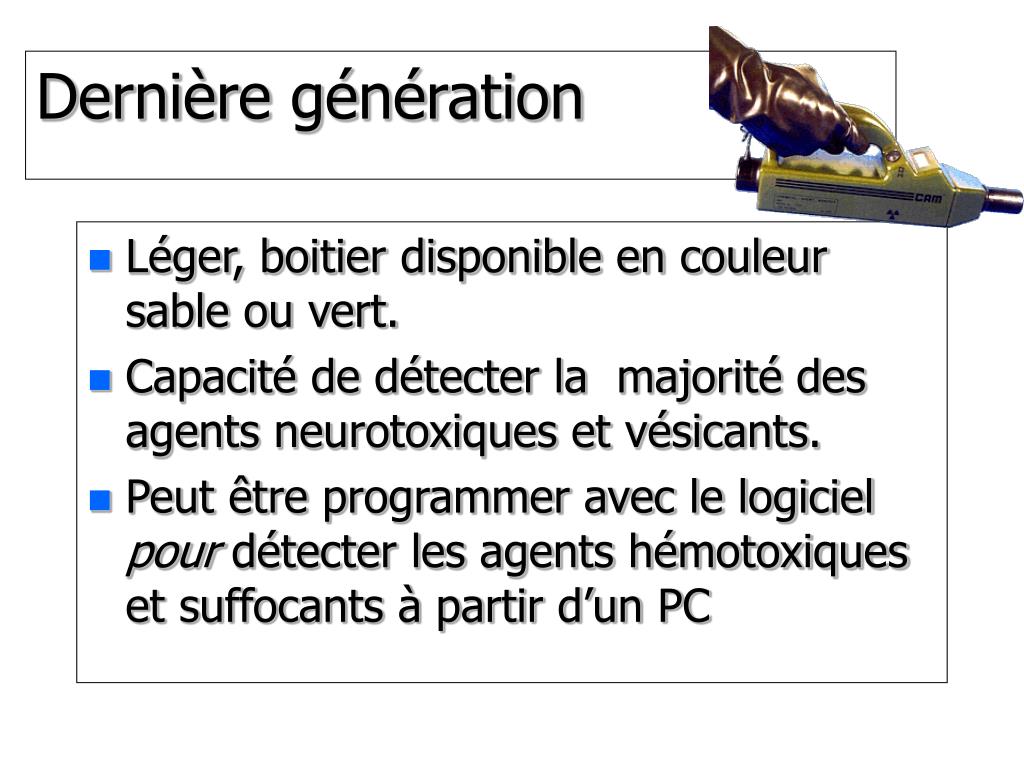

derni re g n ration
Léger, boitier disponible en couleur sable ou vert.

Capacité de détecter la majorité des agents neurotoxiques et vésicants.

Peut être programmer avec le logiciel pour détecter les agents hémotoxiques et suffocants à partir d’un PC

Dernière génération
e cam suite

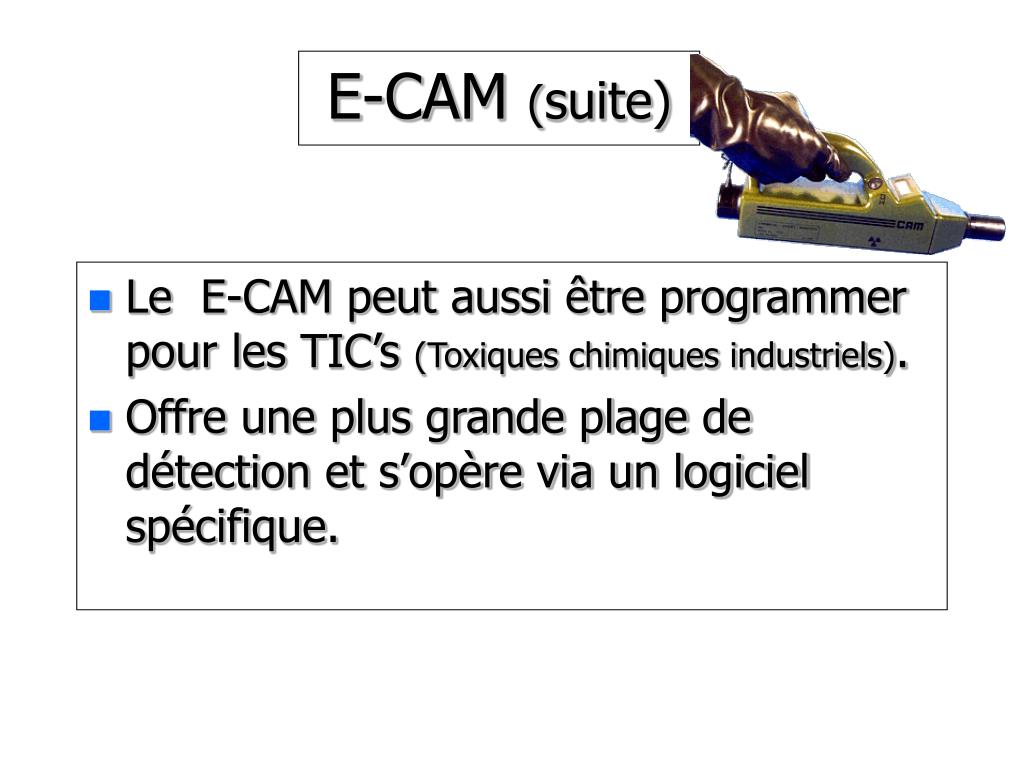

Le E-CAM peut aussi être programmer pour les TIC’s (Toxiques chimiques industriels).

Offre une plus grande plage de détection et s’opère via un logiciel spécifique.

E-CAM (suite)

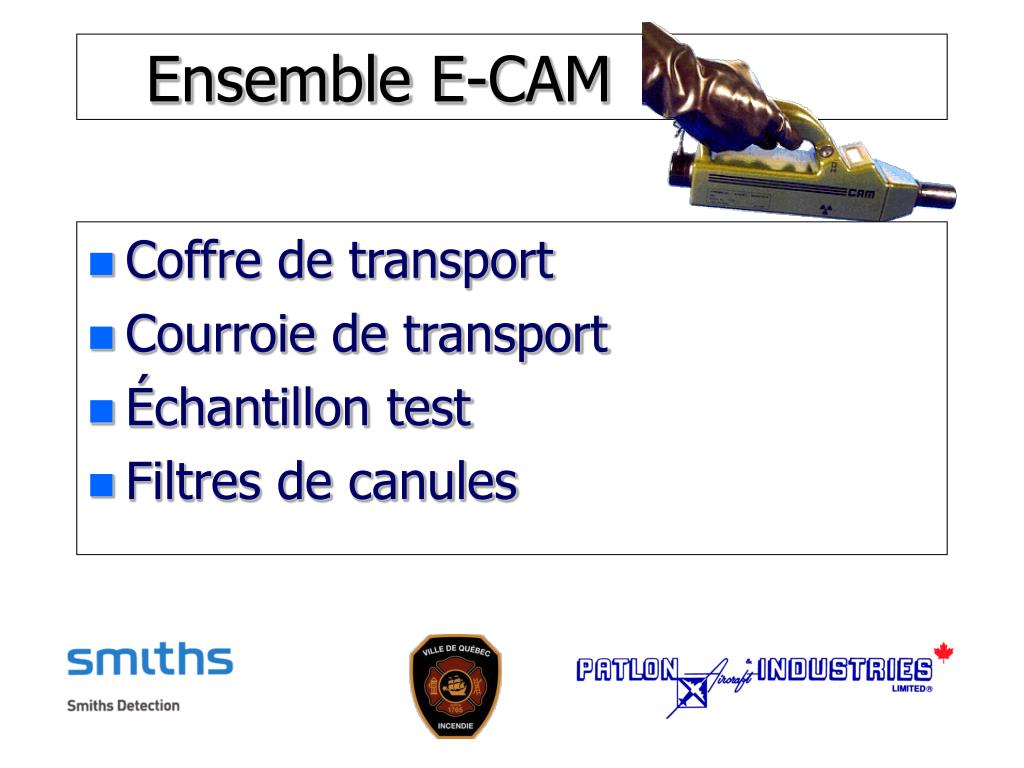

ensemble e cam
Coffre de transport

Courroie de transport

Échantillon test

Filtres de canules

Ensemble E-CAM
ensemble e cam1

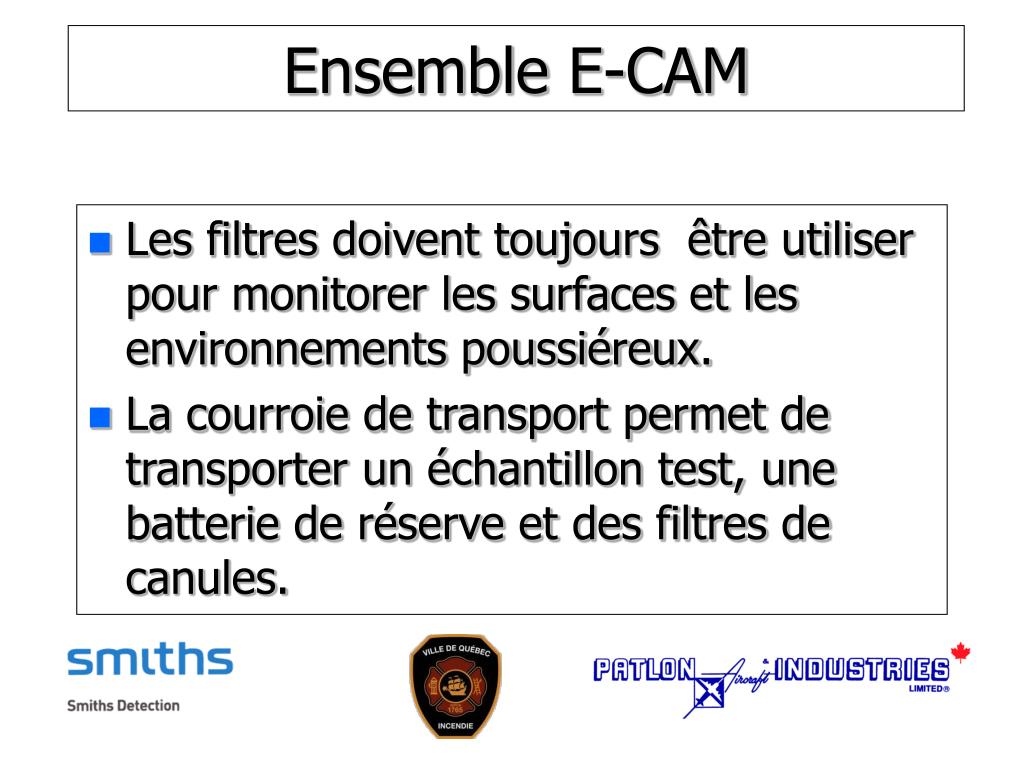

Les filtres doivent toujours être utiliser pour monitorer les surfaces et les environnements poussiéreux.

La courroie de transport permet de transporter un échantillon test, une batterie de réserve et des filtres de canules.

Ensemble E-CAM
instructions du e cam
Instructions du E-CAM

Avant l’utilisation du E-CAM la source d’acétone doit être correctement installée.

Toujours porter des

gants de nitrile

lors de la manipulation

de la source

d’acétone

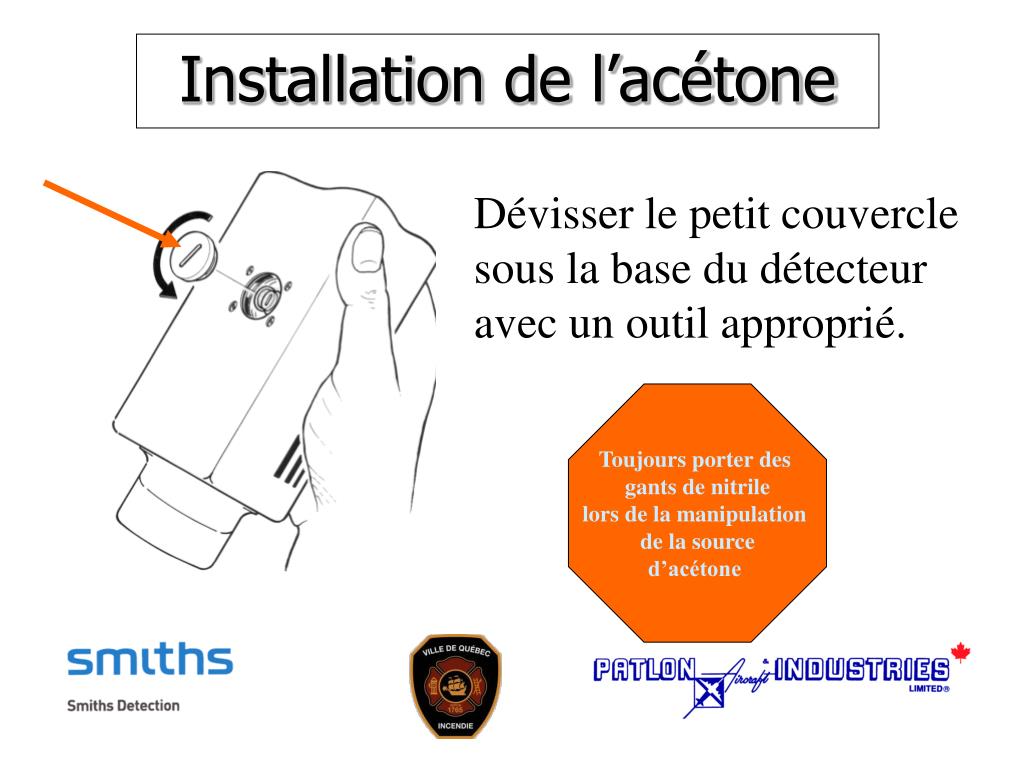

installation de l ac tone
Installation de l’acétone

Dévisser le petit couvercle sous la base du détecteur avec un outil approprié.

Toujours porter des

gants de nitrile

lors de la manipulation

de la source

d’acétone

installation de l ac tone1

Installing the Dopant

Installation de l’acétone

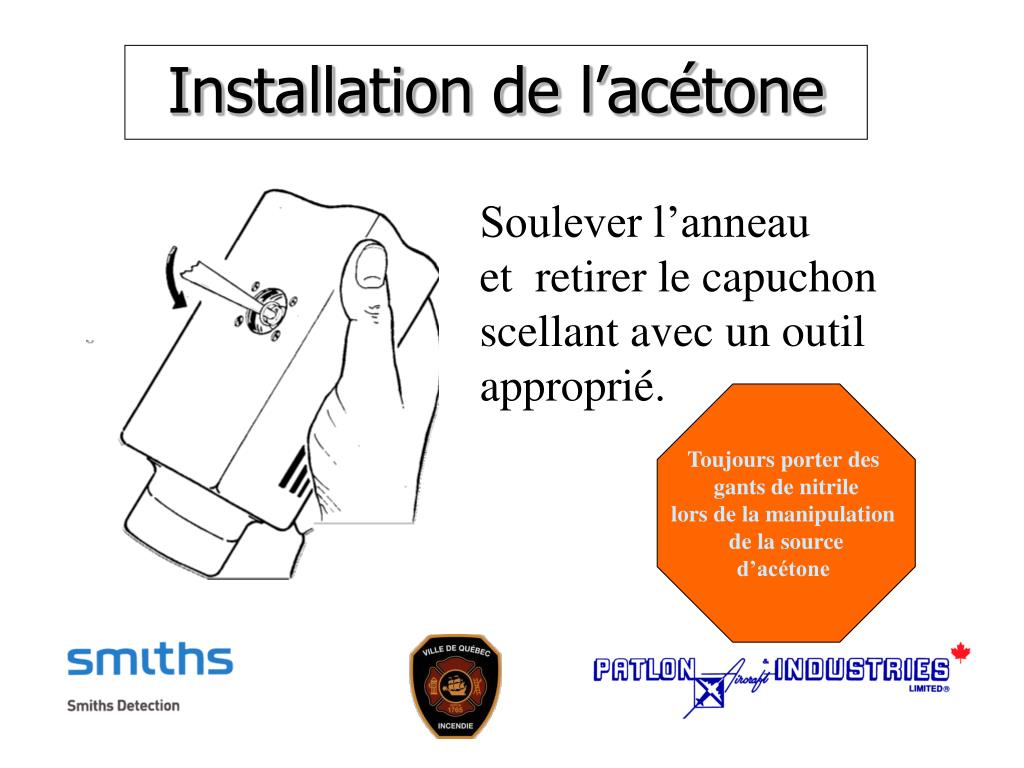

Soulever l’anneau

et retirer le capuchon scellant avec un outil approprié.

Toujours porter des

gants de nitrile

lors de la manipulation

de la source

d’acétone

installation de l ac tone2
Installation de l’acétone

Retirer le capuchon

scellant en tirant

sur l’anneau

Toujours porter des

gants de nitrile

lors de la manipulation

de la source

d’acétone

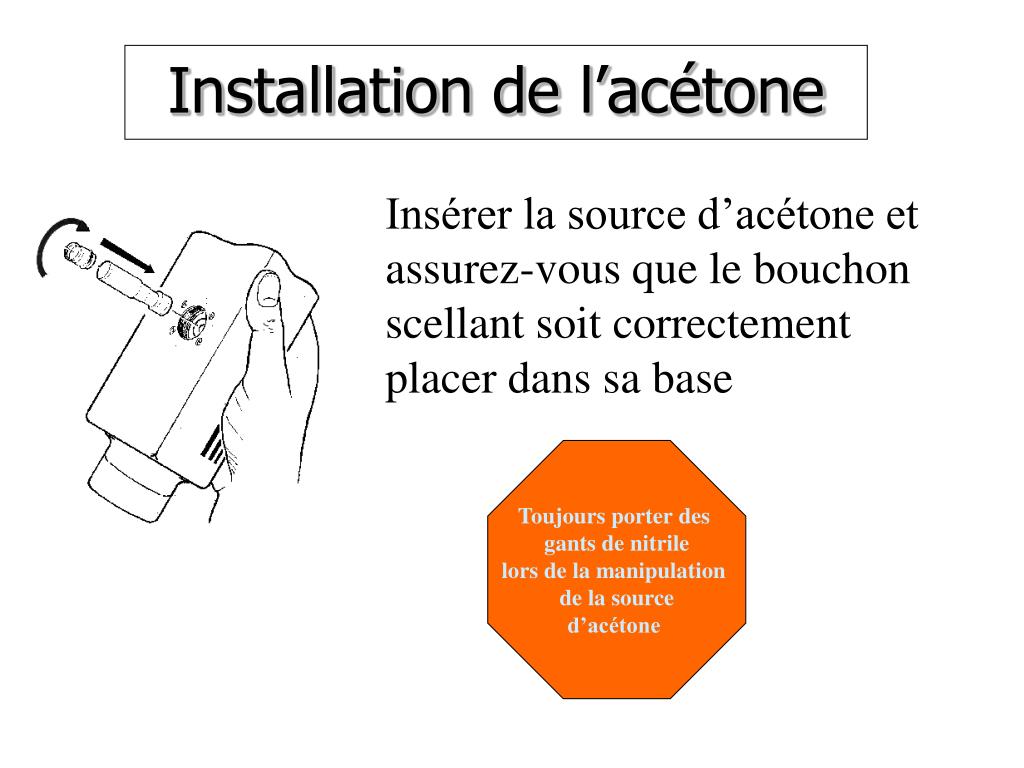

installation de l ac tone3
Installation de l’acétone

Insérer la source d’acétone et assurez-vous que le bouchon

scellant soit correctement placer dans sa base

Toujours porter des

gants de nitrile

lors de la manipulation

de la source

d’acétone

installation de l ac tone4

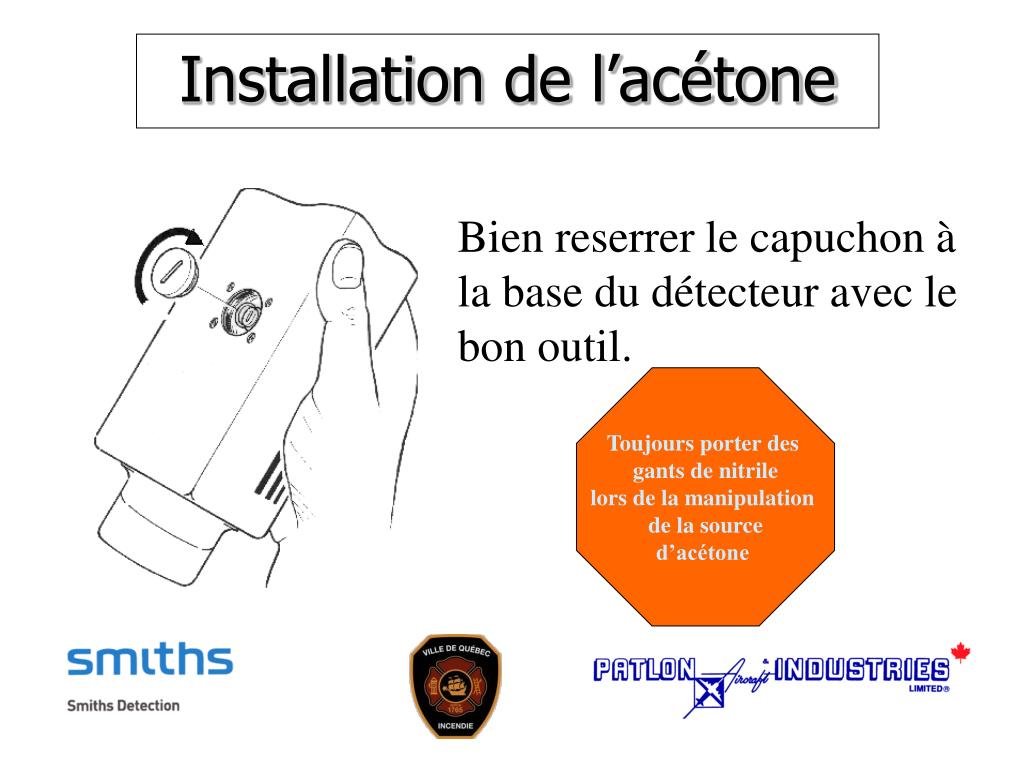

Installation de l’acétone

Bien reserrer le capuchon à la base du détecteur avec le

bon outil.

Toujours porter des

gants de nitrile

lors de la manipulation

de la source

d’acétone

accessoires du e cam

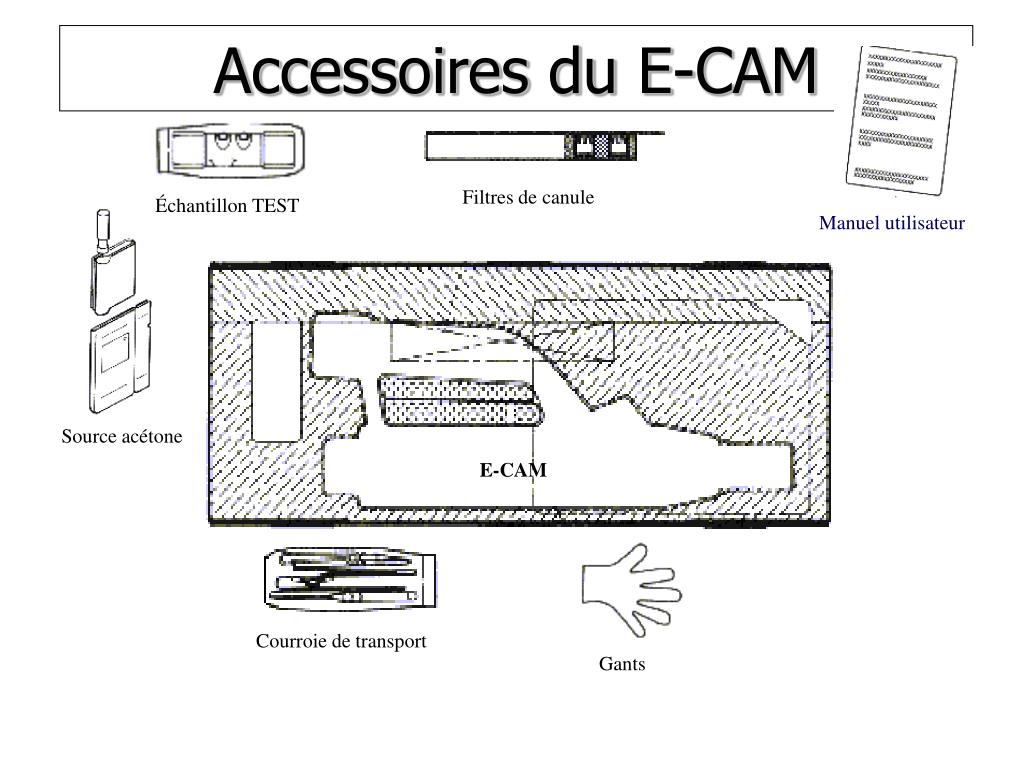

Accessoires du E-CAM

Filtres de canule

Échantillon TEST

Manuelutilisateur

Source acétone

E-CAM

Courroie de transport

Gants

accessoires du e cam1

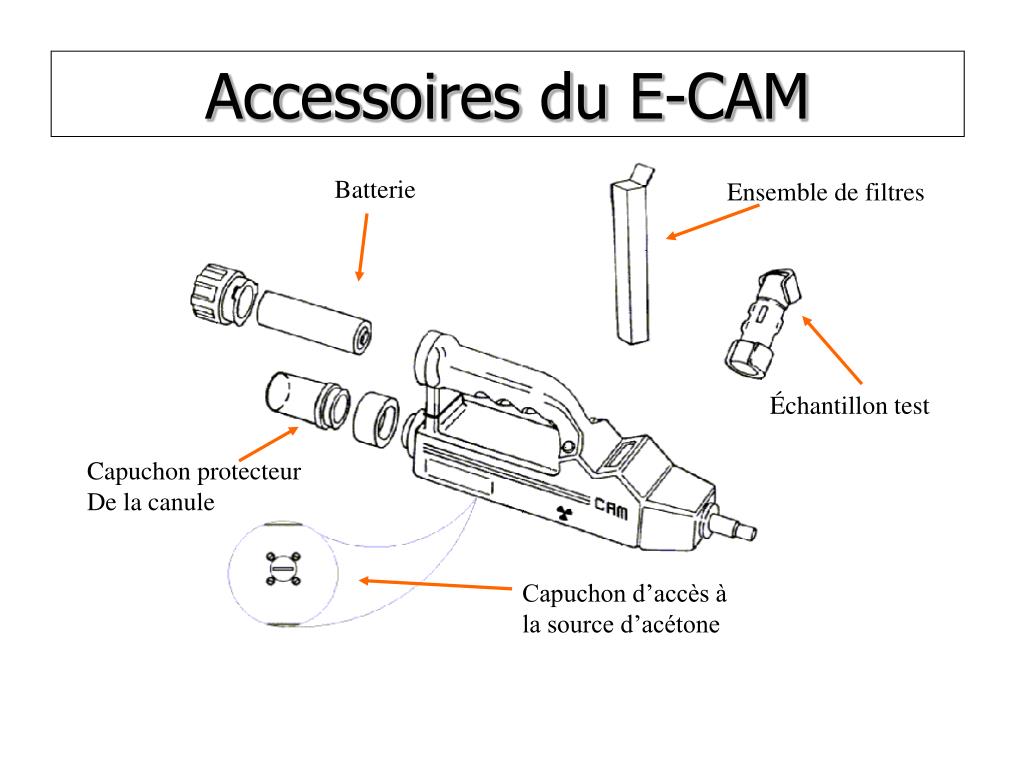

Accessoires du E-CAM

Batterie

Ensemble de filtres

Échantillon test

Capuchon protecteur

De la canule

Capuchon d’accès à la source d’acétone

cran e cam s quence de d marrage

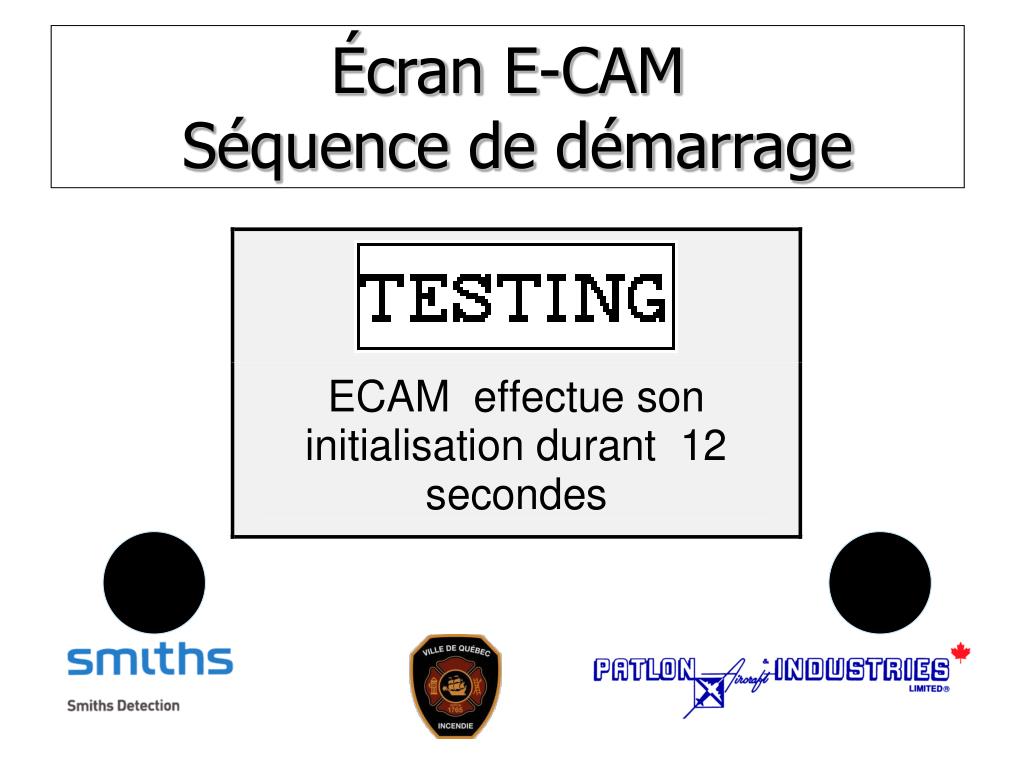

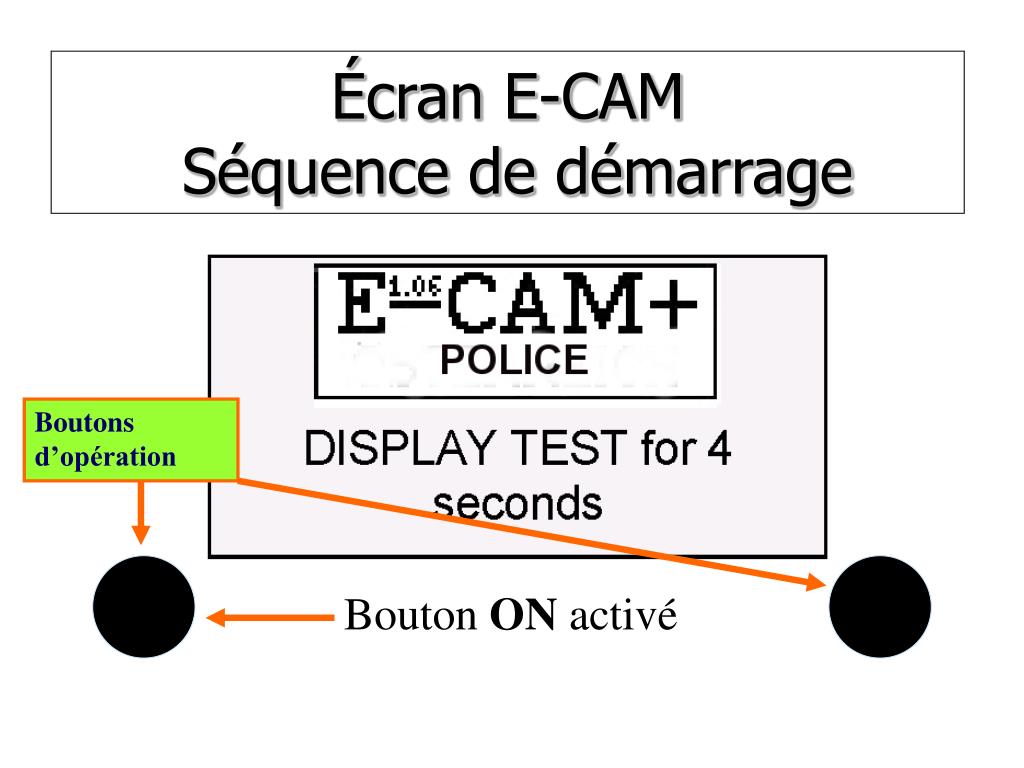

Écran E-CAM Séquence de démarrage

Boutons d’opération

Bouton ON activé

cran e cam s quence de d marrage1

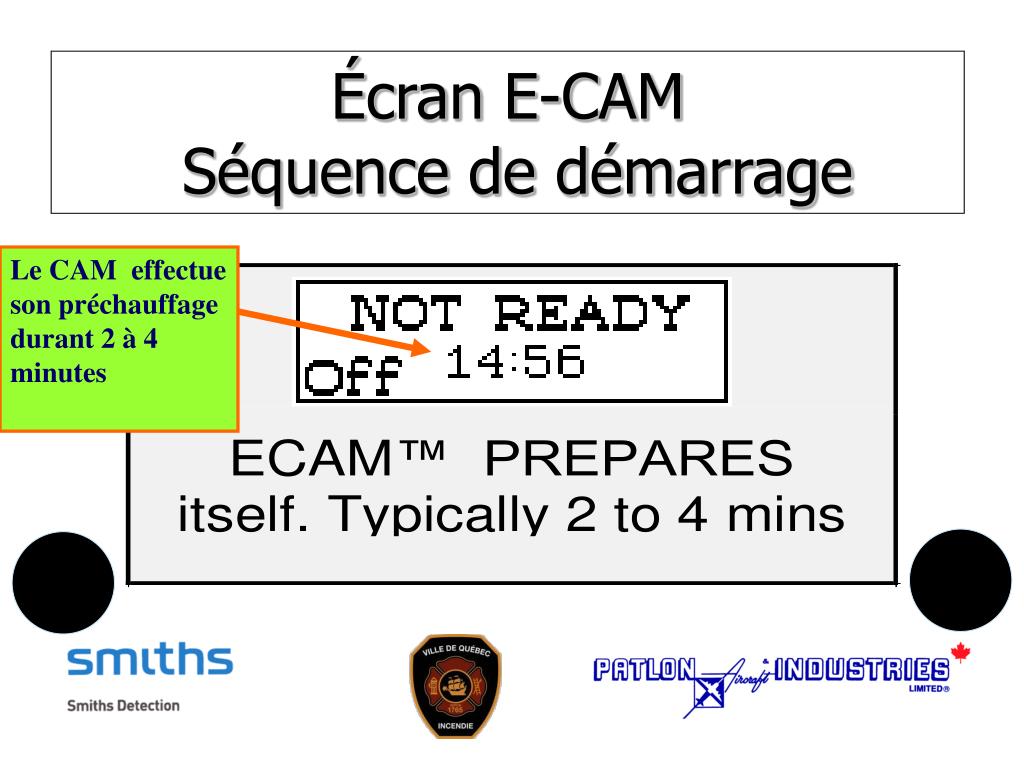

Écran E-CAM Séquence de démarrage

Le CAM effectue

son préchauffage

durant 2 à 4 minutes

cran e cam s quence de d marrage2
Écran E-CAM Séquence de démarrage

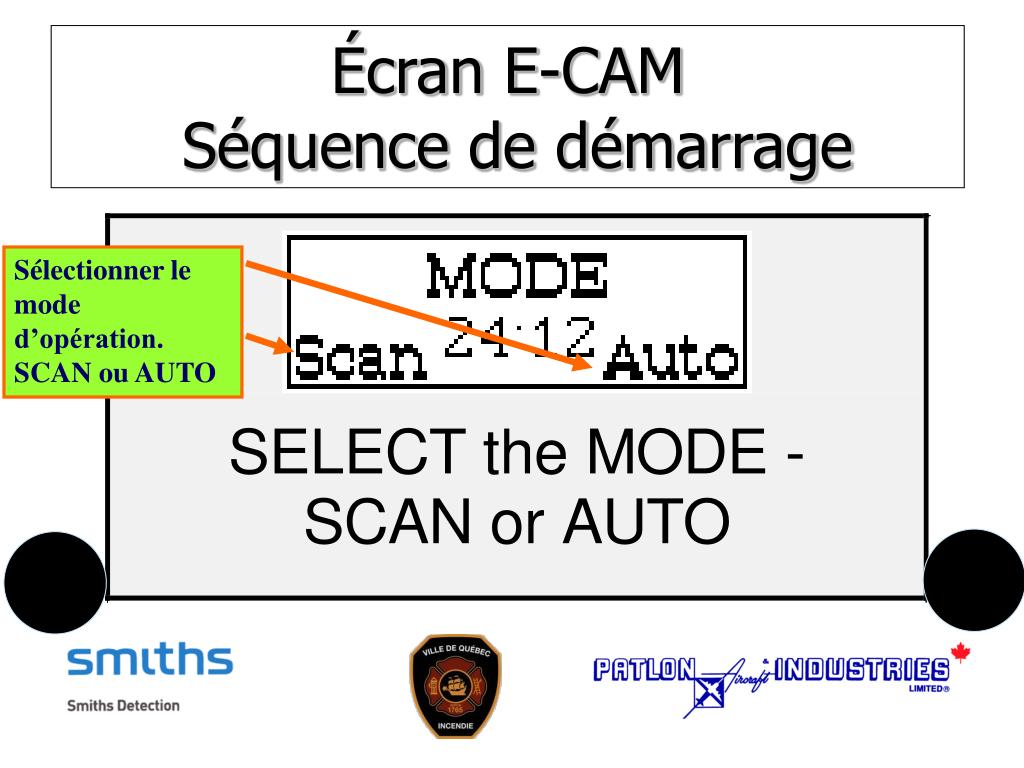

Sélectionner le mode

d’opération.

SCAN ou AUTO

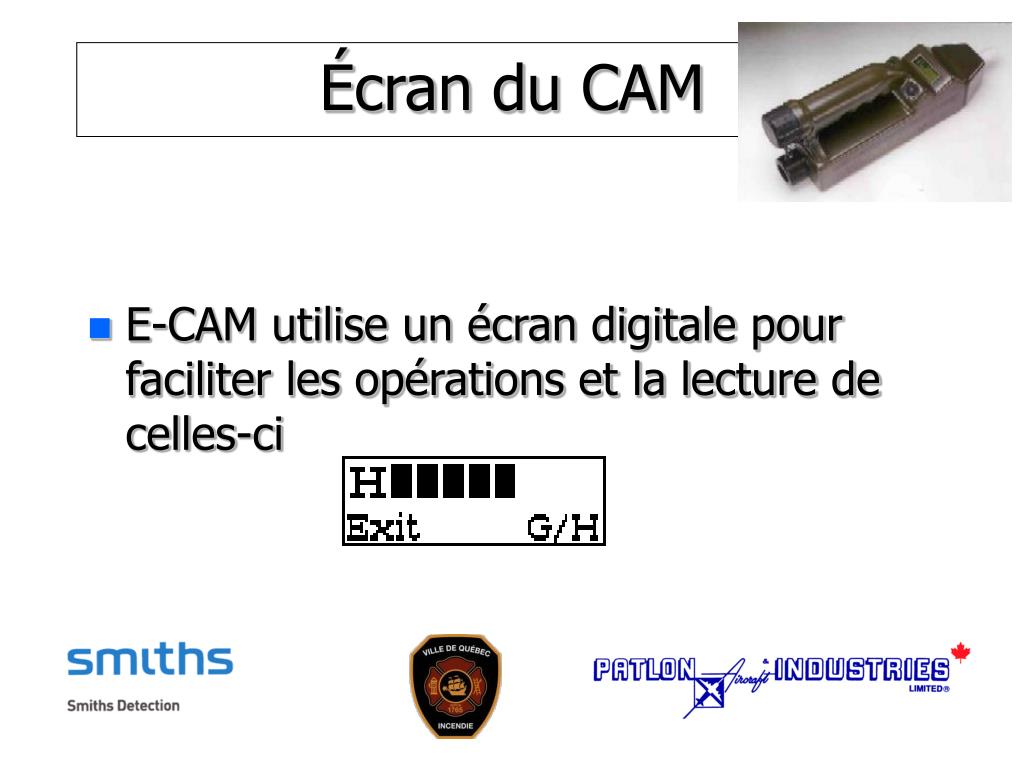

cran du e cam

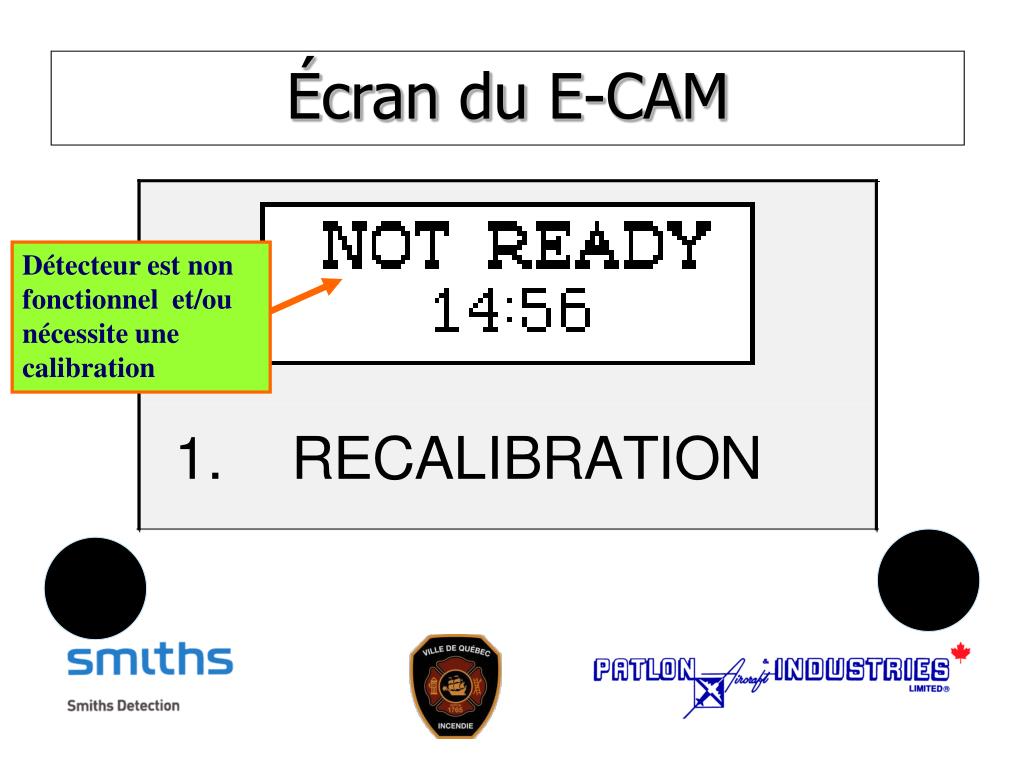

Écran du E-CAM

Détecteur est non

fonctionnel et/ou

nécessite une

calibration

e cam scan mode

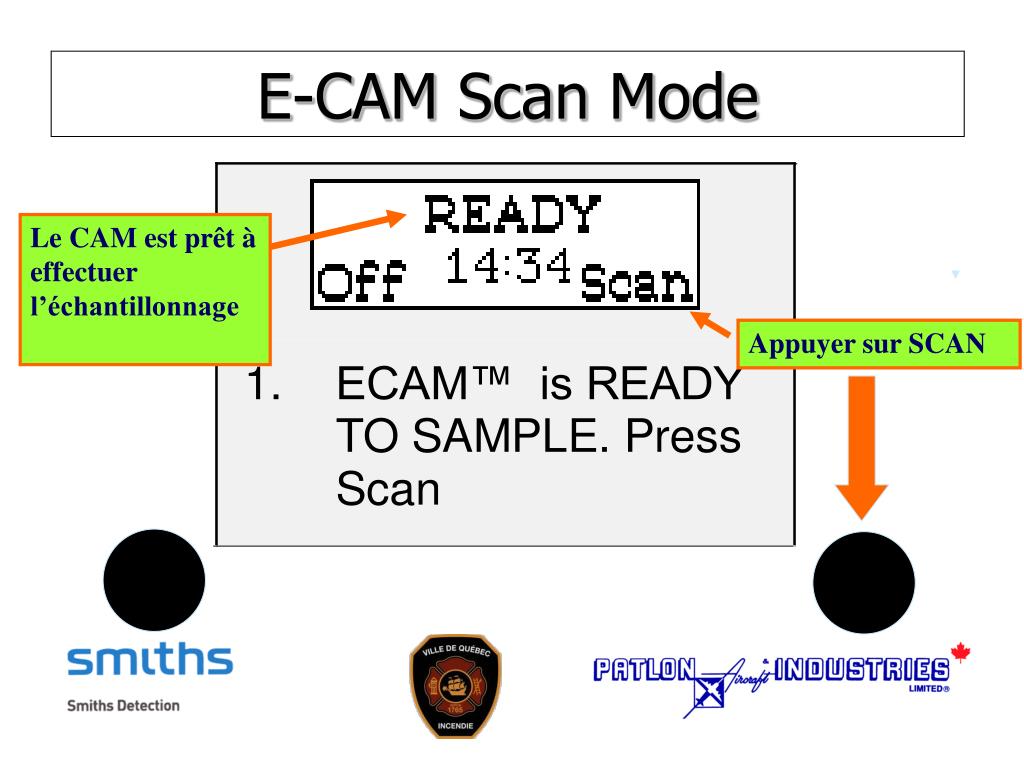

E-CAM Scan Mode

Le CAM est prêt à

effectuer l’échantillonnage

Appuyer sur SCAN

e cam scan mode1
E-CAM Scan Mode

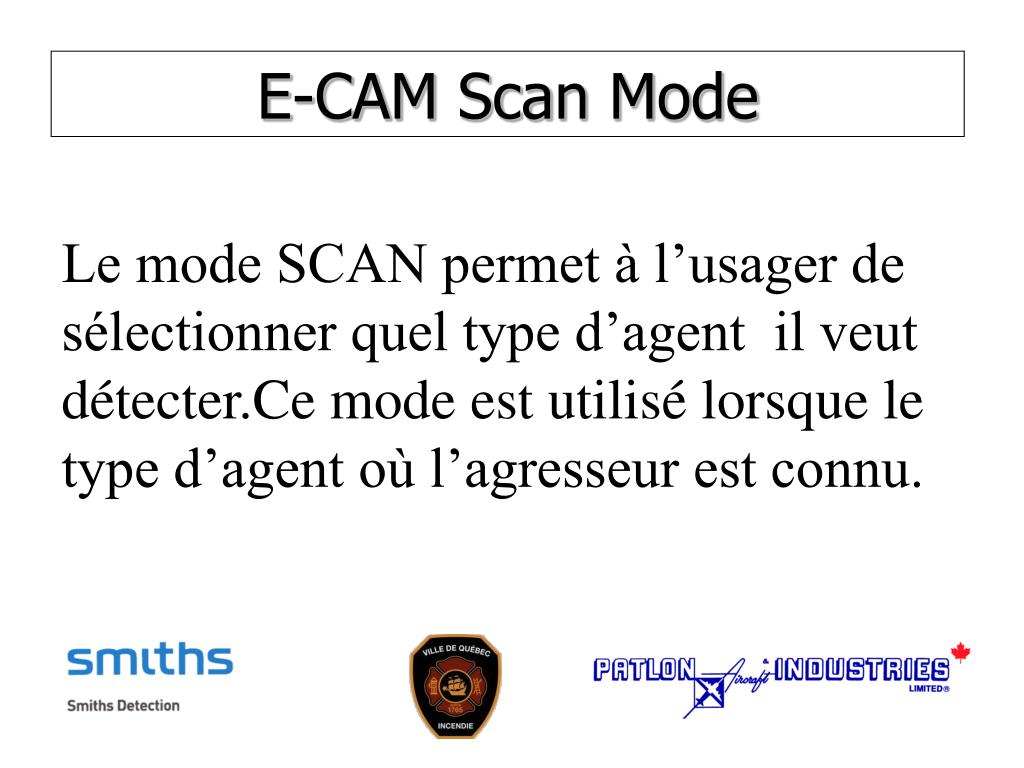

Le mode SCAN permet à l’usager de

sélectionner quel type d’agent il veut

détecter.Ce mode est utilisé lorsque le

type d’agent où l’agresseur est connu.

e cam scam mode

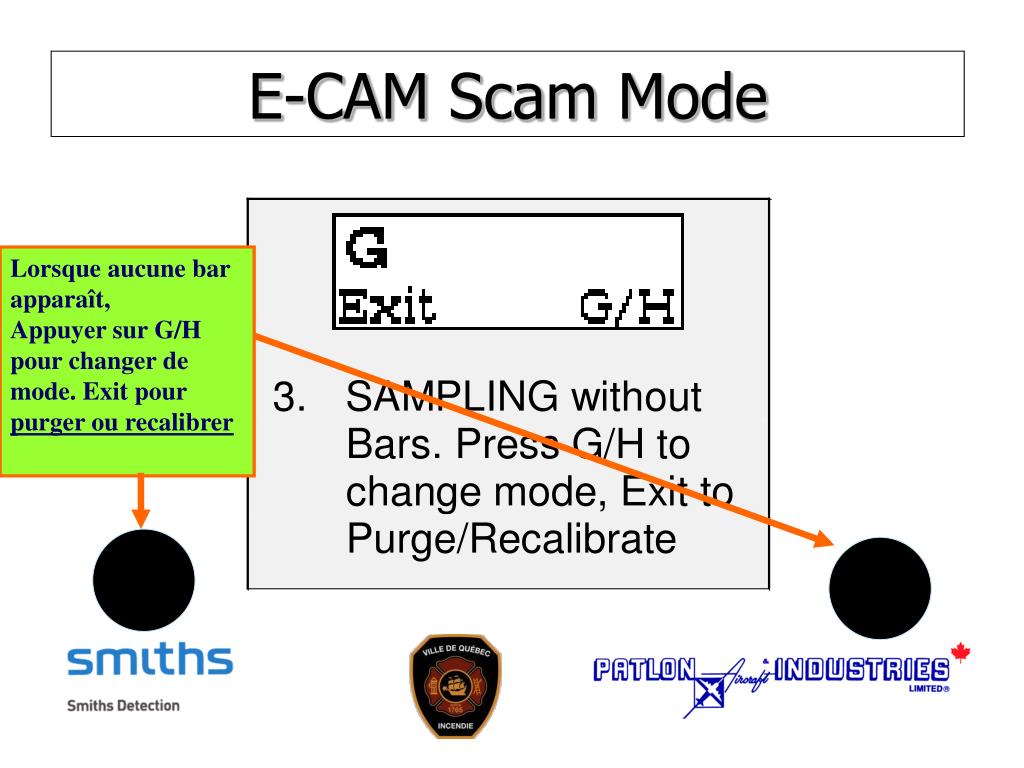

E-CAM Scam Mode

Lorsque aucune bar apparaît,

Appuyer sur G/H pour changer de mode. Exit pour purger ou recalibrer

e cam scan mode2

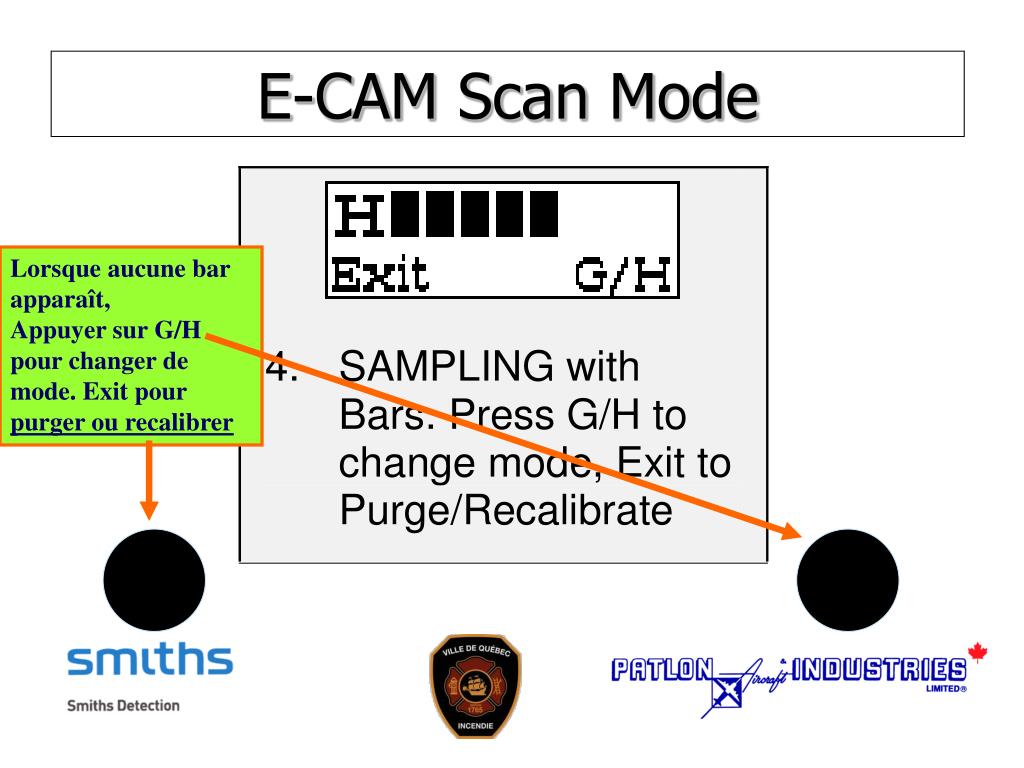

E-CAM Scan Mode

Lorsque aucune bar apparaît,

Appuyer sur G/H pour changer de mode. Exit pour purger ou recalibrer

e cam components
E-CAM Components

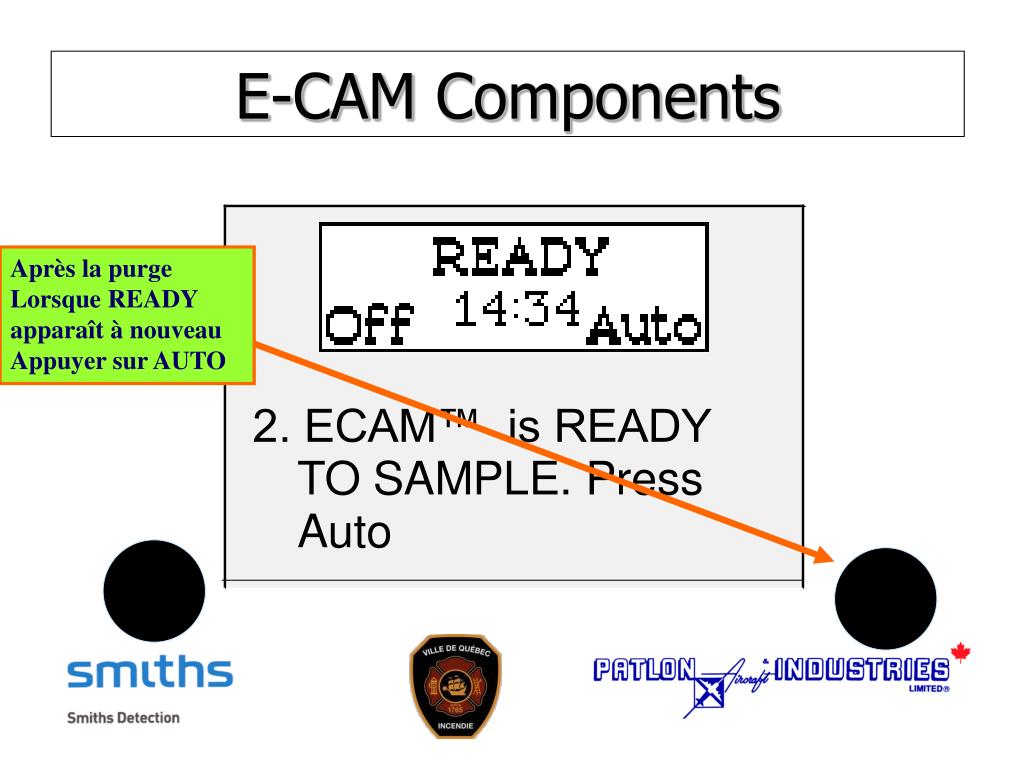

Lorsque le détecteur est en mode purge, ces icônes apparaissent

e cam components1
E-CAM Components

Après la purge

Lorsque READY

apparaît à nouveau

Appuyer sur AUTO

e cam auto mode
E-CAM Auto Mode

Le mode AUTO permet à l’utilisateur

de rechercher soit les agents vésicants ou neurotoxiques. Le E-CAM affichera

instantanément si un agent est détecté.

NOTE: Il est préférable de travailler toujours en mode SCAN pour les raisons dont on vous fait part

maintenant.

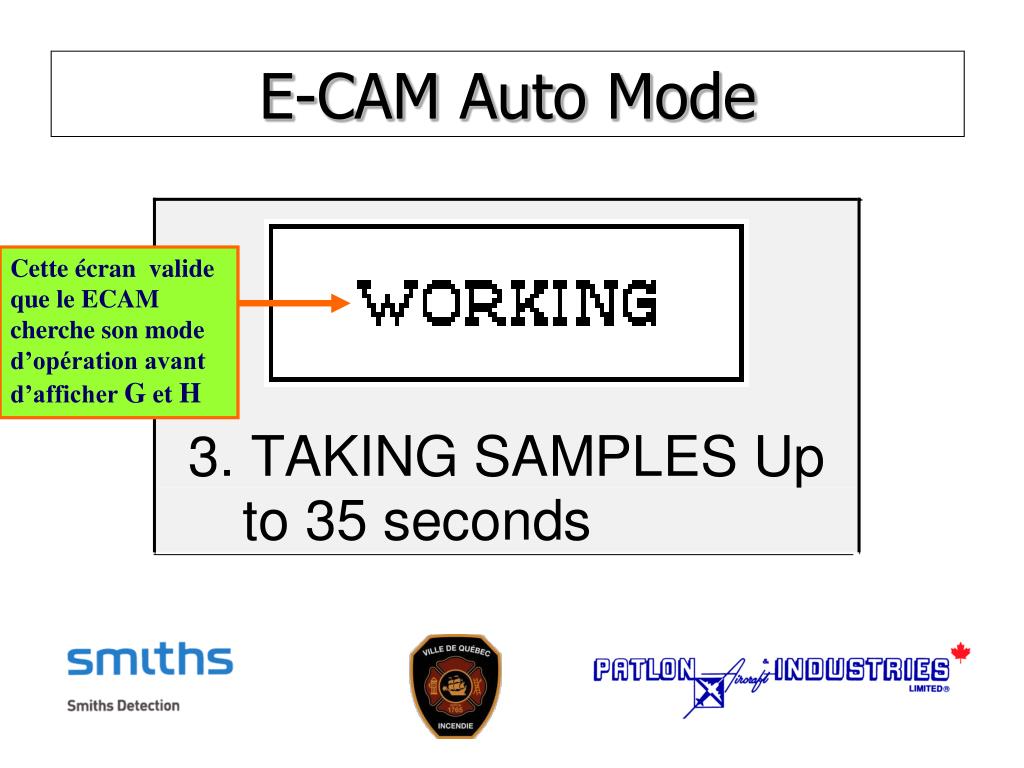

e cam auto mode1
E-CAM Auto Mode

Cette écran valide que le ECAM

cherche son mode

d’opération avant

d’afficher G et H

e cam components2

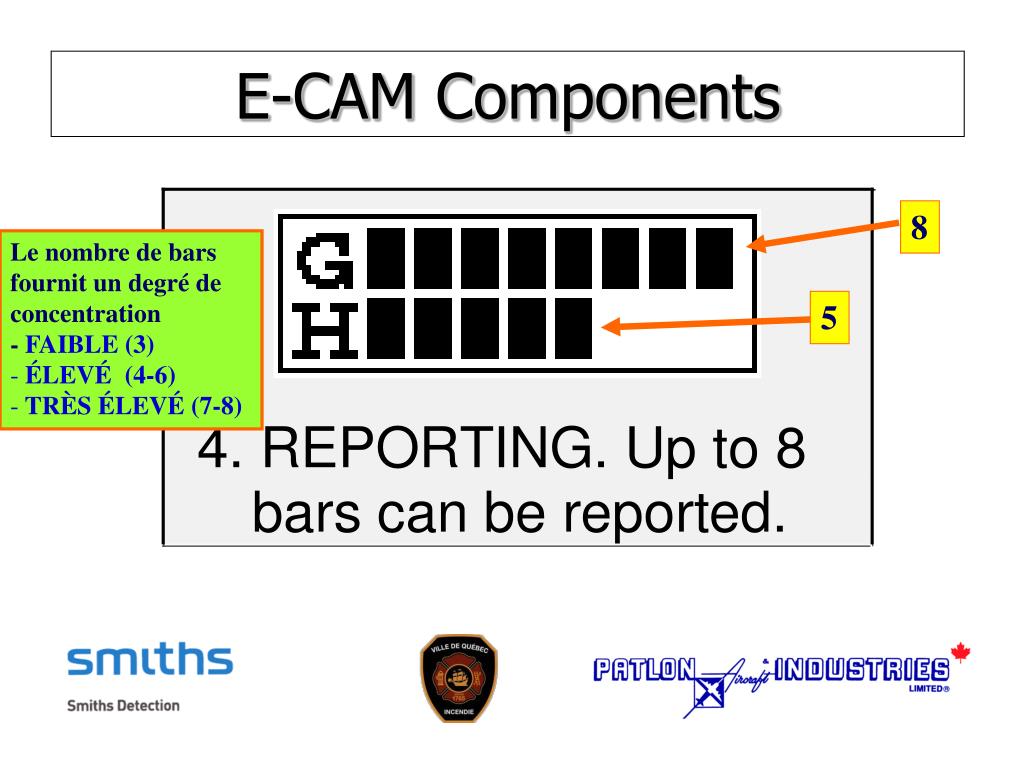

E-CAM Components

8

  • Le nombre de bars fournit un degré de concentration
  • - FAIBLE (3)
  • ÉLEVÉ (4-6)
  • TRÈS ÉLEVÉ(7-8)

5

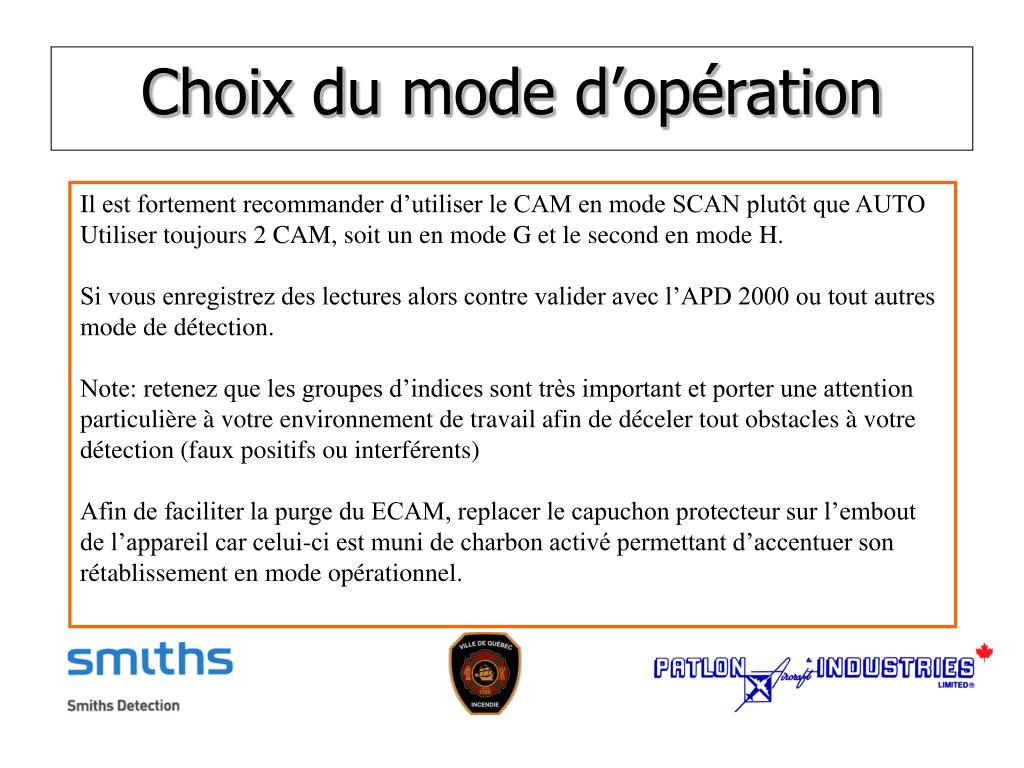

choix du mode d op ration
Choix du mode d’opération

Ilest fortement recommander d’utiliser le CAM en mode SCAN plutôt que AUTO

Utiliser toujours 2 CAM, soit un en mode G et le second en mode H.

Si vous enregistrez des lectures alors contre valider avec l’APD 2000 ou tout autres

mode de détection.

Note: retenez que les groupes d’indices sont très important et porter une attention

particulière à votre environnement de travail afin de déceler tout obstacles à votre

détection (faux positifs ou interférents)

Afin de faciliter la purge du ECAM, replacer le capuchon protecteur sur l’embout

de l’appareil car celui-ci est muni de charbon activé permettant d’accentuer son

rétablissement en mode opérationnel.

informations
Informations

Lorsque le ECAM est en mode H, il peut détecter les agents hémotoxiques

ou suffocants.

Celui-ci indiquera donc BLOOD/CHOKING à l’écran.

BLOOD/CHOKING

d tection e cam

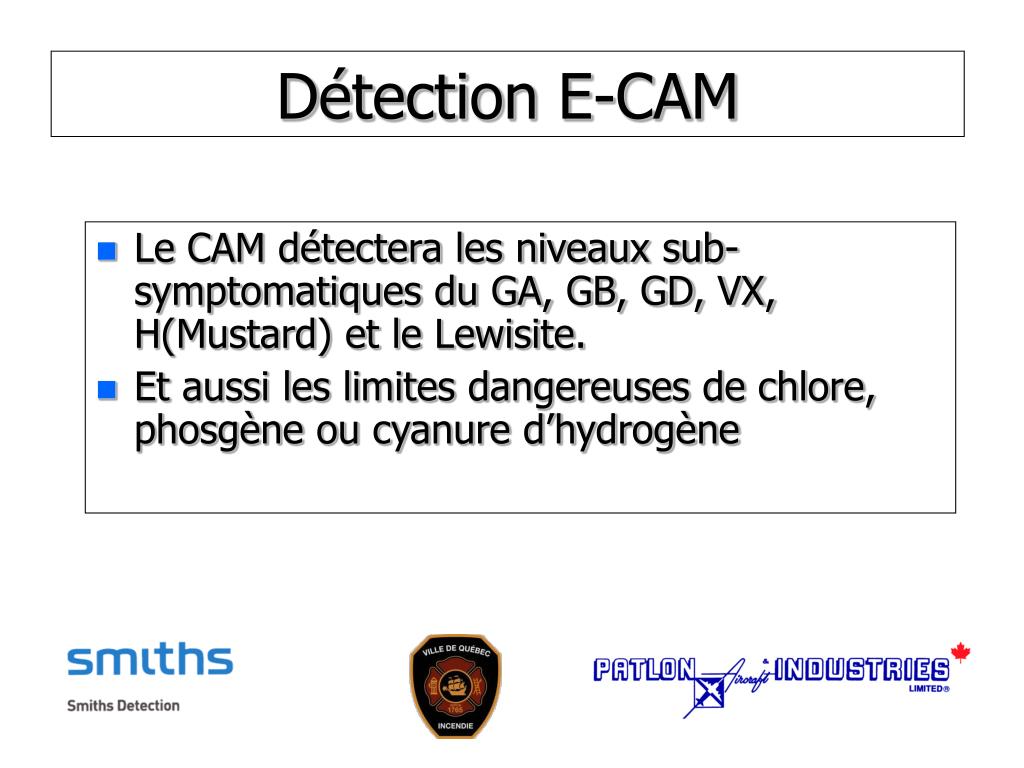

Le CAM détectera les niveaux sub-symptomatiques du GA, GB, GD, VX, H(Mustard) et le Lewisite.

Et aussi les limites dangereuses de chlore, phosgène ou cyanure d’hydrogène

Détection E-CAM
dur e batteries

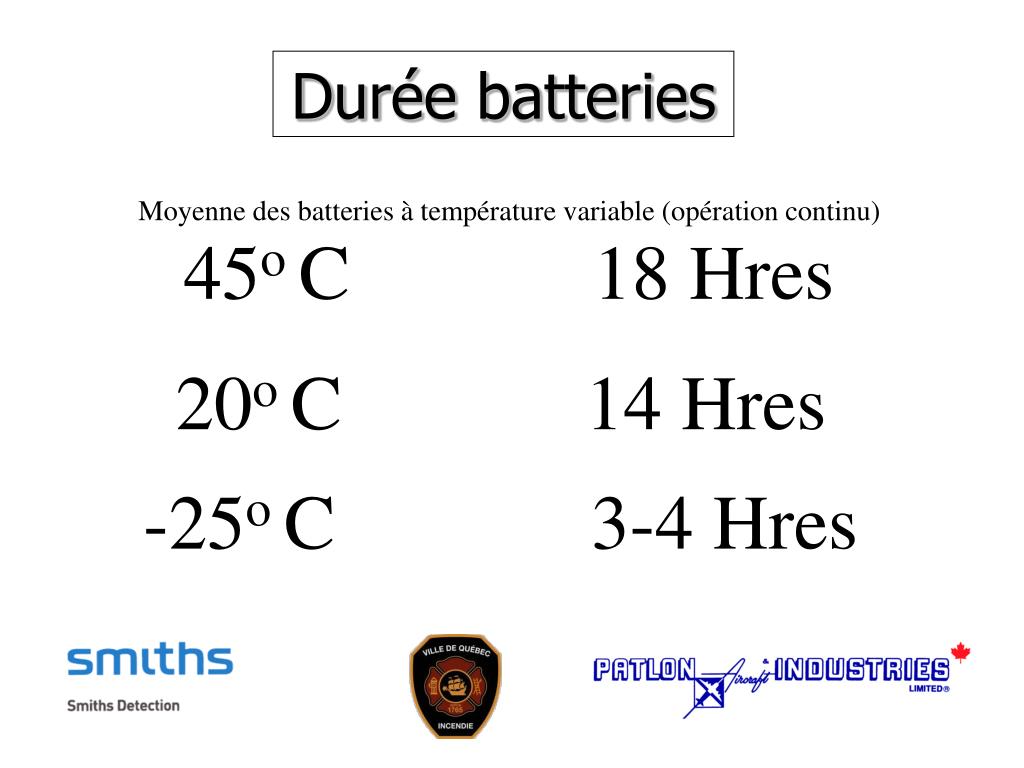

Durée batteries

Moyenne des batteries à température variable (opération continu)

45oC 18 Hres

20oC 14 Hres

-25oC 3-4 Hres

op ration
Opération

Variations des performances d’opération

Operating -25oC to 50oC

Opération

Storage -25oC to +70oC

Entreposage

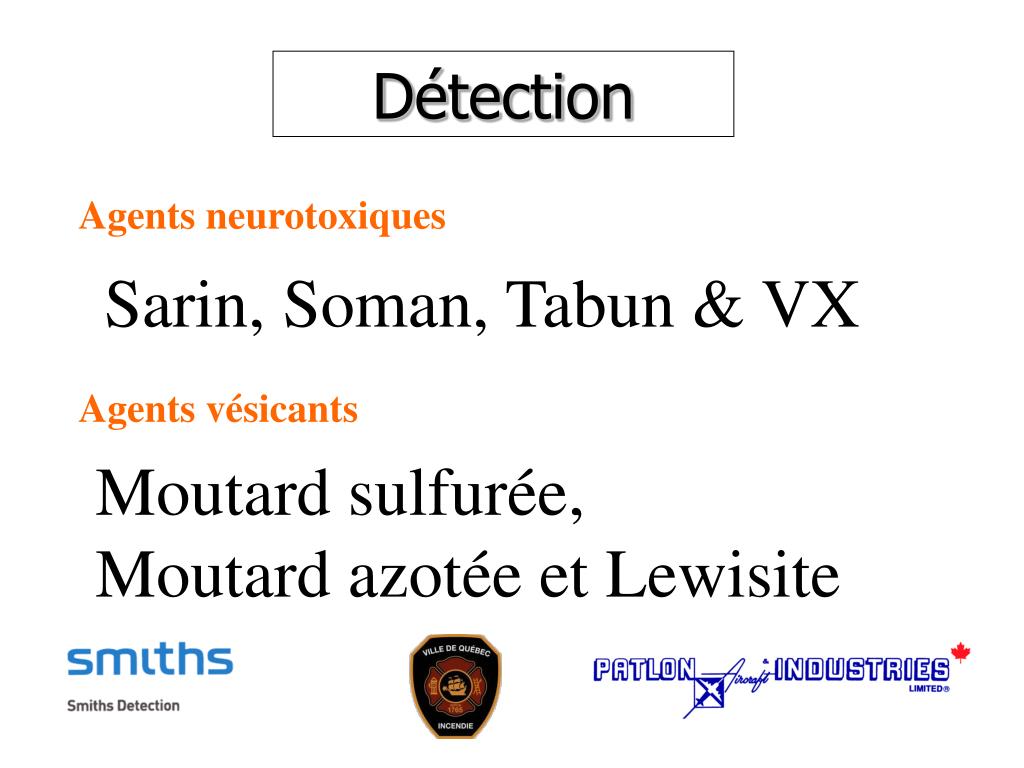

d tection
Détection

Agents neurotoxiques

Sarin, Soman, Tabun & VX

Agents vésicants

Moutard sulfurée,

Moutard azotée et Lewisite

d tection1
Détection

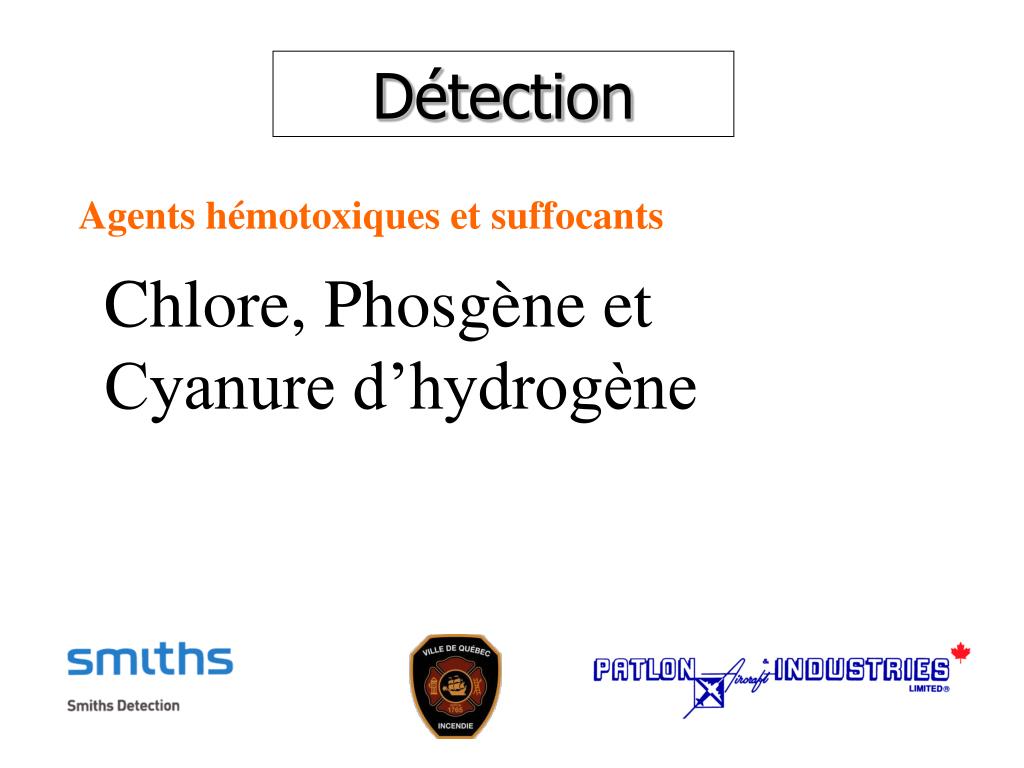

Agents hémotoxiques et suffocants

Chlore, Phosgène et Cyanure d’hydrogène

les faux positifs

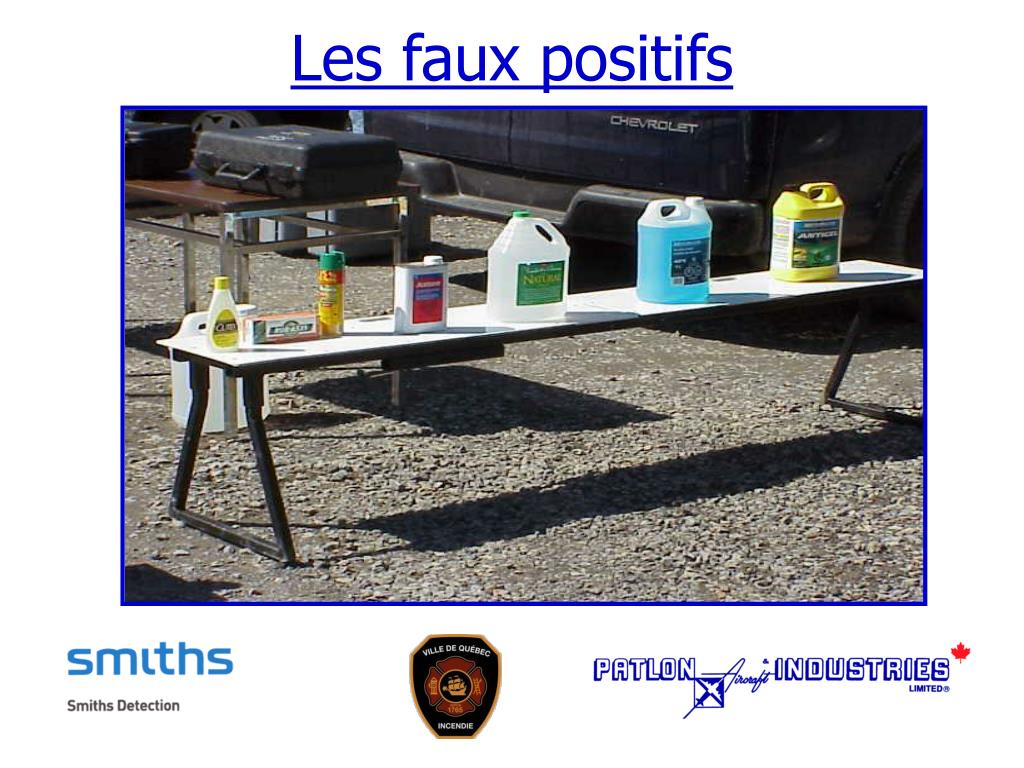

Les faux positifs

Vapeurs aromatiques

Certaines essences de parfum

Térébentine, antiphlogistine

Certains produits de nettoyage

Le menthol

Insecticides(Muskol)

Le silicate de méthyle

Solvant contenant de l’acétone

Produits à forte concentration de Cl2

recommandations
Si le ECAM affiche ceci:

I = Interférence

Conserver votre protection respiratoire (toujours présente)

Vérifier les alentours, source de vapeurs, fumée ou

interférents connus.

Noter la réponse des autres ECAM utilisés près des sources

d’interférence dans le local ou le secteur

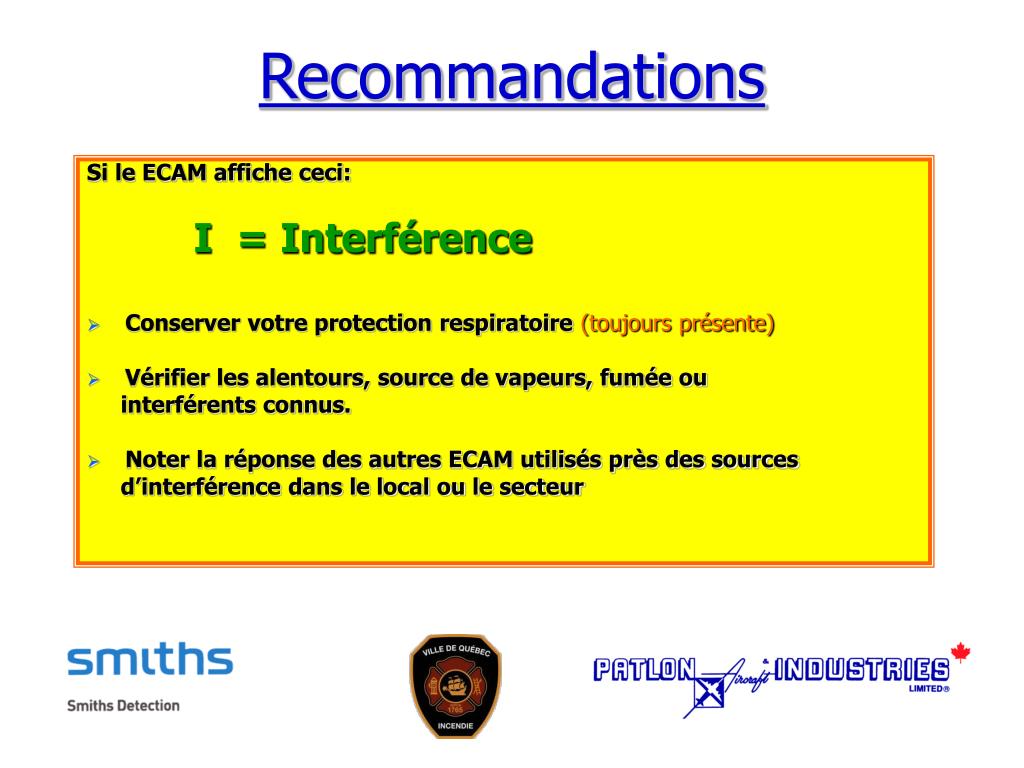

Recommandations
conditions anormales d utilisation

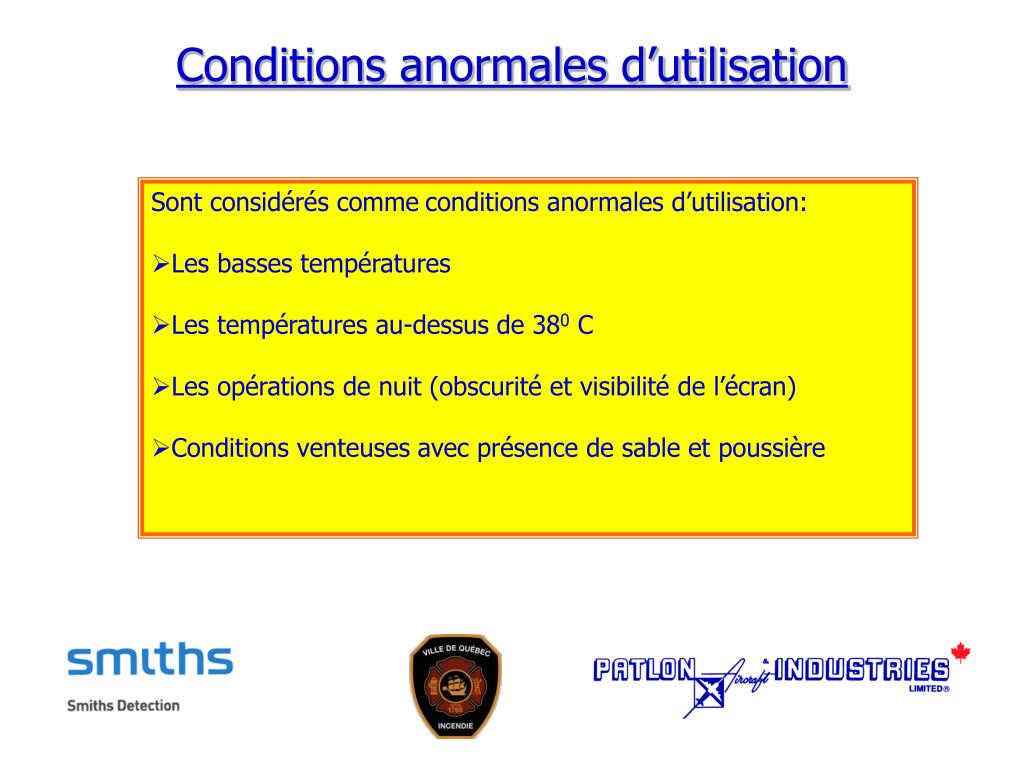

Conditions anormales d’utilisation

Sont considérés commeconditions anormales d’utilisation:

  • Les basses températures
  • Les températures au-dessus de 380 C
  • Les opérations de nuit (obscurité et visibilité de l’écran)
  • Conditions venteuses avec présence de sable et poussière
le ecam est contamin

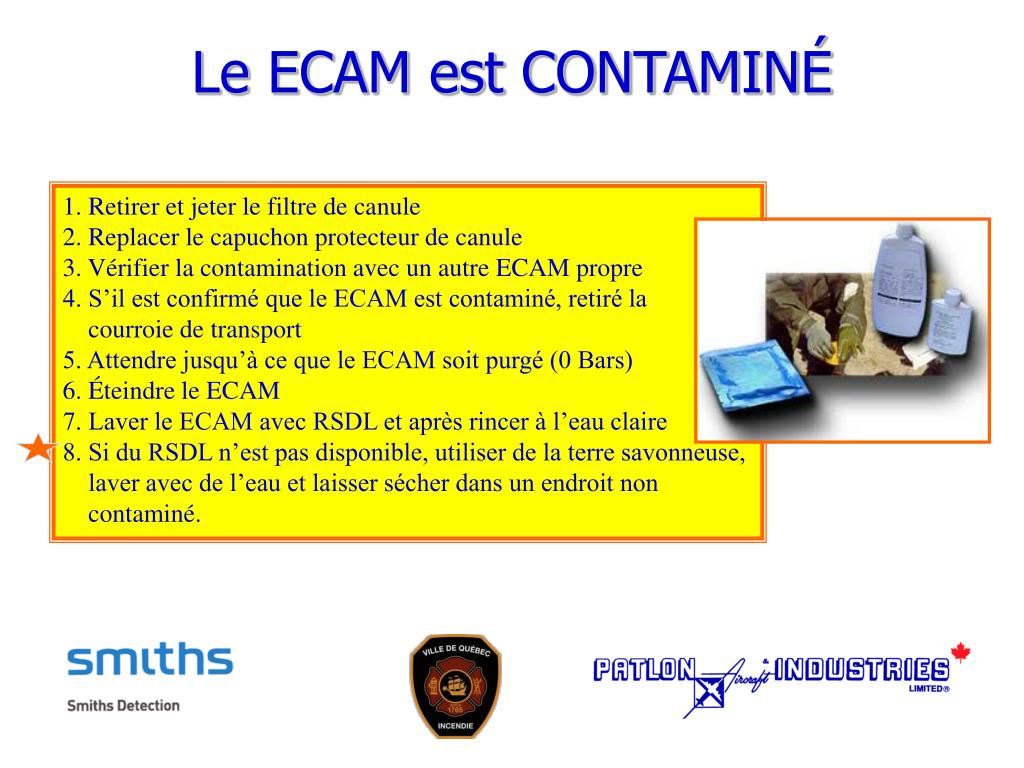

Le ECAM est CONTAMINÉ

1. Retirer et jeter le filtre de canule

2. Replacer le capuchon protecteur de canule

3. Vérifier la contamination avec un autre ECAM propre

4. S’il est confirmé que le ECAM est contaminé, retiré la

courroie de transport

5. Attendre jusqu’à ce que le ECAM soit purgé (0 Bars)

6. Éteindre le ECAM

7. Laver le ECAM avec RSDL et après rincer à l’eau claire

8. Si du RSDL n’est pas disponible, utiliser de la terre savonneuse,

laver avec de l’eau et laisser sécher dans un endroit non

contaminé.

entretien et maintenance

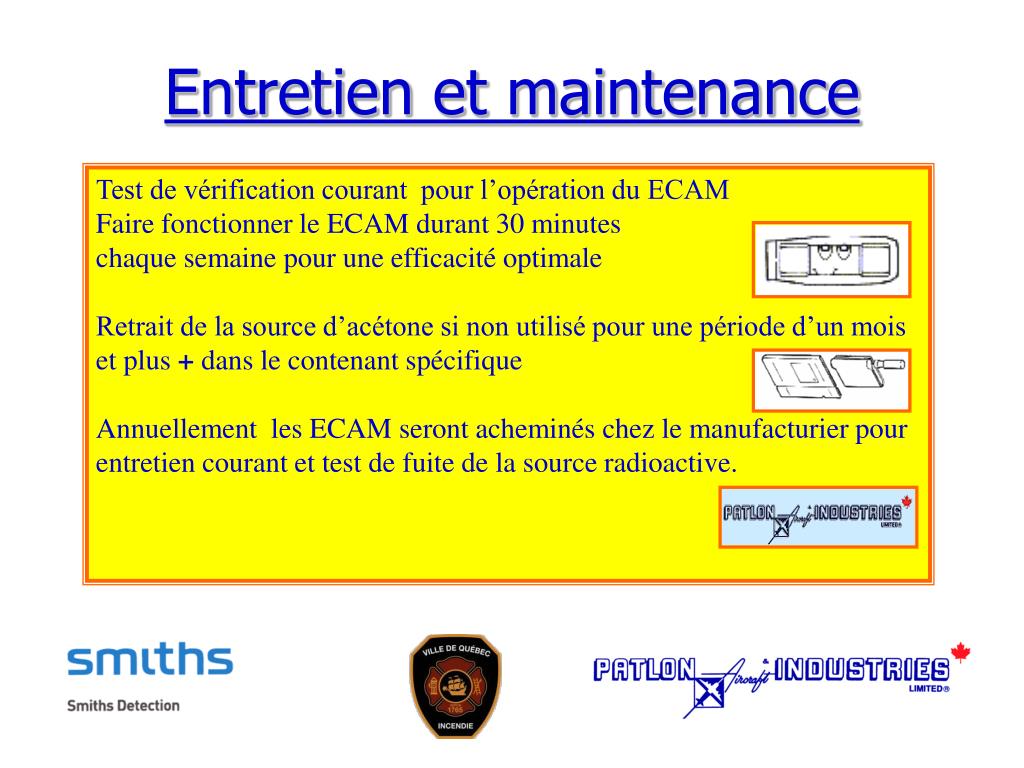

Test de vérification courant pour l’opération du ECAM

Faire fonctionner le ECAM durant 30 minutes

chaque semaine pour une efficacité optimale

Retrait de la source d’acétone si non utilisé pour une période d’un mois

et plus + dans lecontenant spécifique

Annuellement les ECAM seront acheminés chez le manufacturier pour

entretien courant et test de fuite de la source radioactive.

Entretien et maintenance
affichage op rationnel
Affichage Opérationnel

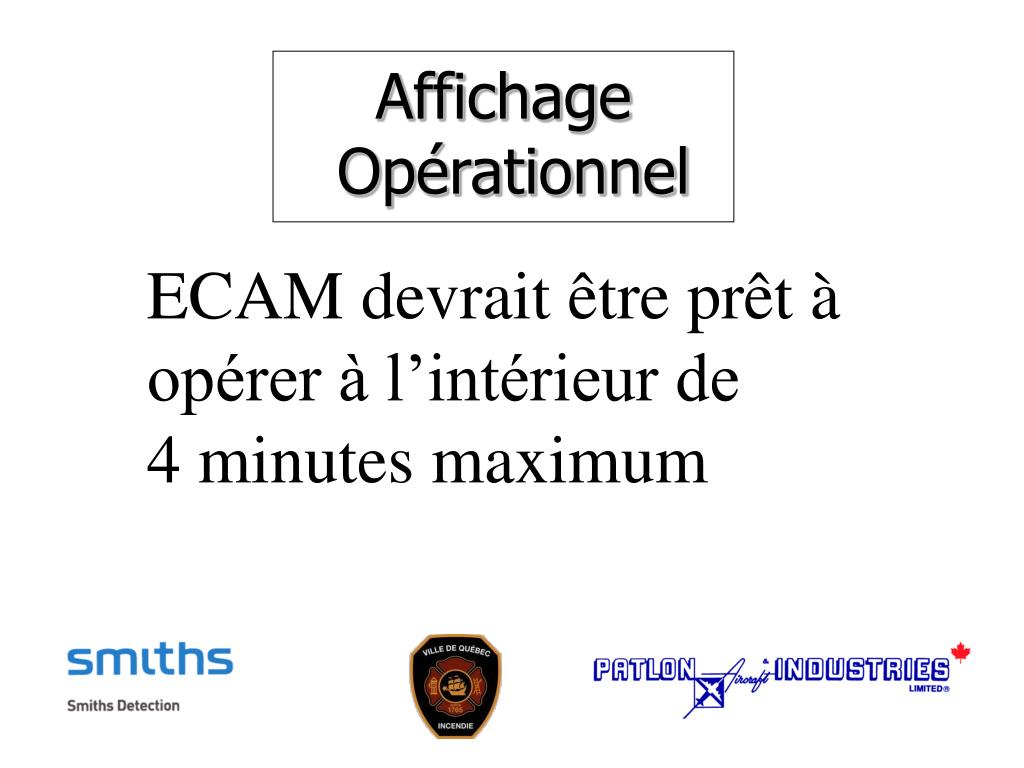

ECAM devrait être prêt à

opérer à l’intérieur de

4 minutes maximum

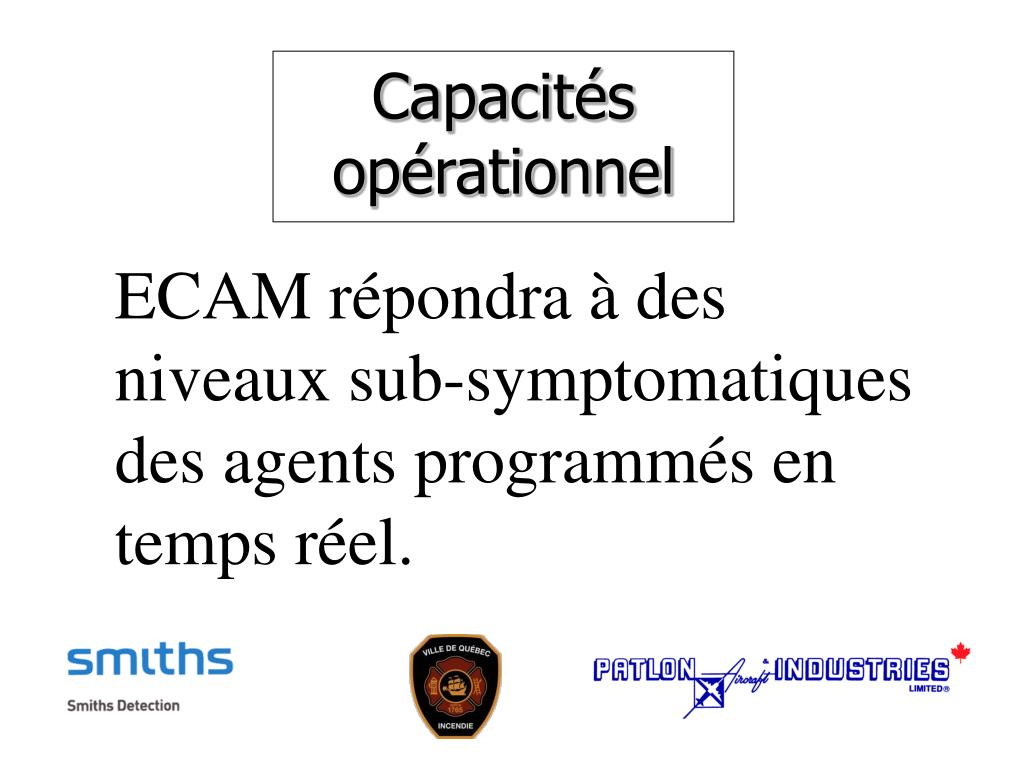

capacit s op rationnel
Capacitésopérationnel

ECAM répondra à des

niveaux sub-symptomatiques

des agents programmés en

temps réel.

limite d tection

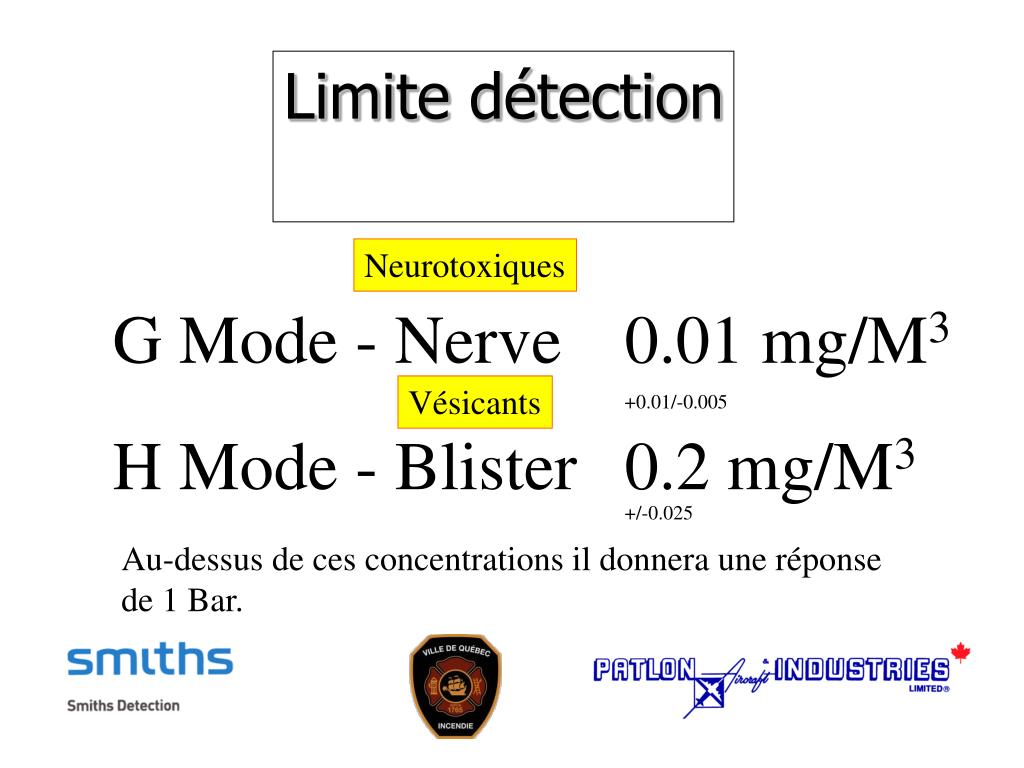

Limite détection

Neurotoxiques

G Mode - Nerve 0.01 mg/M3

Vésicants

+0.01/-0.005

H Mode - Blister 0.2 mg/M3

+/-0.025

Au-dessus de ces concentrations il donnera une réponse

de 1 Bar.

arr t ecam

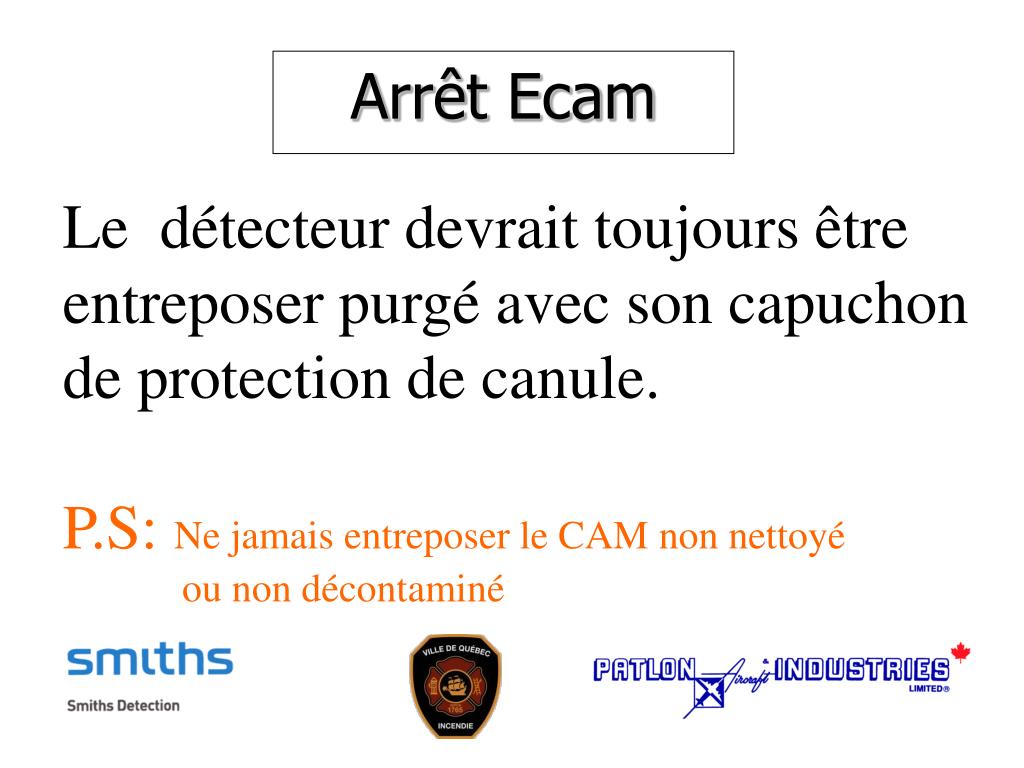

Arrêt Ecam

Le détecteur devrait toujours être

entreposer purgé avec son capuchon

de protection de canule.

P.S:Ne jamais entreposer le CAM non nettoyé

ou non décontaminé

arr t ecam1
Arrêt Ecam

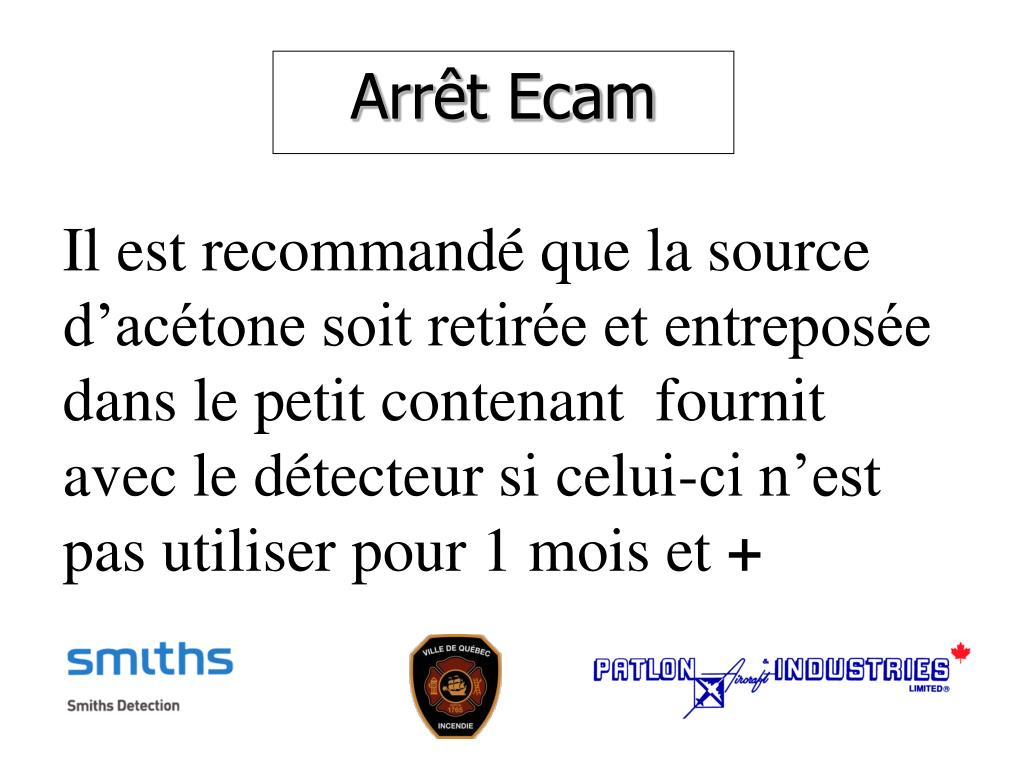

Il est recommandé que la source

d’acétone soit retirée et entreposée

dans le petit contenant fournit

avec le détecteur si celui-ci n’est pas utiliser pour 1 mois et +
