ΑΣΚΗΣΗ 2 ΣΧΕΔΙΑΣΜΟΣ ΣΙΜΕΝΤΕΝΕΣΕΩΝ ΓΙΑ ΤΗ ΒΕΛΤΙΩΣΗ ΤΟΥ ΥΠΟΒΑΘΡΟΥ ΘΕΜΕΛΙΩΣΗΣ ΦΡΑΓΜΑΤΟΣ

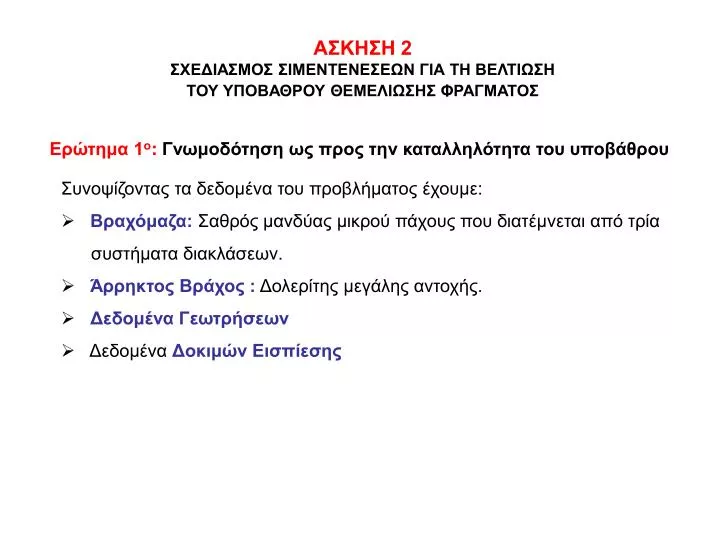

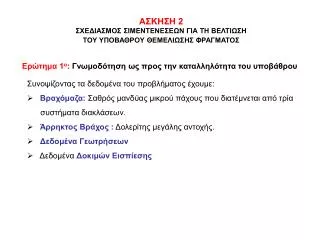

1. ΑΣΚΗΣΗ 2 ΣΧΕΔΙΑΣΜΟΣ ΣΙΜΕΝΤΕΝΕΣΕΩΝ ΓΙΑ ΤΗ ΒΕΛΤΙΩΣΗ ΤΟΥ ΥΠΟΒΑΘΡΟΥ ΘΕΜΕΛΙΩΣΗΣ ΦΡΑΓΜΑΤΟΣ Ερώτημα 1ο: Γνωμοδότηση ως προς την καταλληλότητα του υποβάθρου • Συνοψίζοντας τα δεδομένα του προβλήματος έχουμε: • Βραχόμαζα: Σαθρός μανδύας μικρού πάχους που διατέμνεται από τρία συστήματα διακλάσεων. • Άρρηκτος Βράχος : Δολερίτης μεγάλης αντοχής. • Δεδομένα Γεωτρήσεων • Δεδομένα Δοκιμών Εισπίεσης

2. ΕΡΩΤΗΜΑ 1Ο ΑΞΙΟΛΟΓΗΣΗ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΩΝ ΔΕΔΟΜΕΝΩΝ ΓΕΩΤΡΗΣΕΩΝ ΑΞΙΟΛΟΓΗΣΗ ΑΠΟΤΕΛΕΣΜΣΤΩΝ ΔΟΚΙΜΩΝ LUGEON

3. ΕΡΩΤΗΜΑ 1Ο :

4. Ερώτημα 2ο: Επανεκτίμηση του βάθους θεμελίωσης ΑΡΙΣΤΕΡΟ ΑΝΤΕΡΕΙΣΜΑ Η υγιής βραχόμαζα εμφανίζεται σε βάθη >40m και οι διαπερατές ζώνες όπως φαίνεται από τις δοκιμές Lugeon φθάνουν σε πολύ μεγάλο βάθος Άρα η λύση της επιφανειακής εκσκαφής δεν είναι δυνατόν να εφαρμοσθεί. Προτείνεται η εκτέλεση σιμεντενέσεων με σκοπό τη στεγανοποίηση του υποβάθρου.

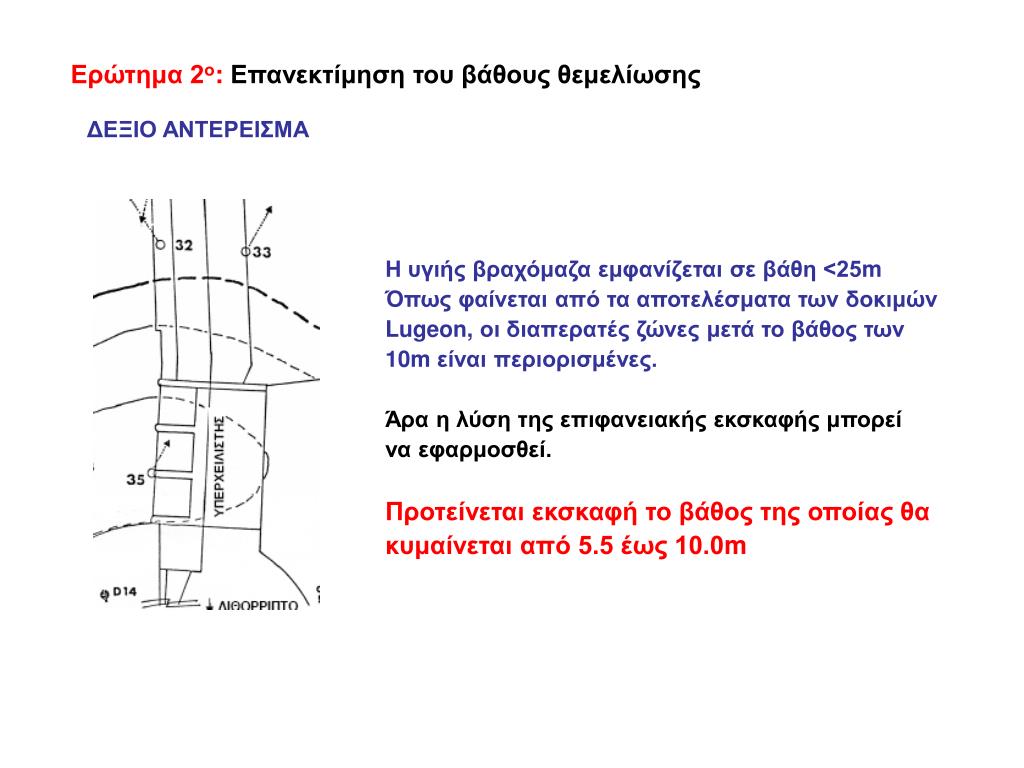

5. Ερώτημα 2ο: Επανεκτίμηση του βάθους θεμελίωσης ΔΕΞΙΟ ΑΝΤΕΡΕΙΣΜΑ Η υγιής βραχόμαζα εμφανίζεται σε βάθη <25m Όπως φαίνεται από τα αποτελέσματα των δοκιμών Lugeon,οι διαπερατές ζώνες μετά το βάθος των 10m είναι περιορισμένες. Άρα η λύση της επιφανειακής εκσκαφής μπορεί να εφαρμοσθεί. Προτείνεται εκσκαφή το βάθος της οποίας θα κυμαίνεται από 5.5 έως 10.0m

6. Ερώτημα 2ο: Επανεκτίμηση του βάθους θεμελίωσης ΣΤΑΘΜΟΣ ΠΑΡΑΓΩΓΗΣ

7. Ερώτημα 3ο: ΠΡΟΜΕΤΡΗΣΗ ΣΙΜΕΝΤΕΝΕΣΕΩΝ 1) Μετατροπή των τιμών Lugeon σε μονάδες ισοδύναμης υδραυλικής αγωγιμότητας (Km). Από τα αποτελέσματα των δοκιμών Lugeon καταρτίζουμε Πίνακα με τις μέσες εμφανίσεις των υδραυλικά αγώγιμων ασυνεχειών.

8. 2) Εφαρμογή Διαγράμματος Snow Από τα αποτελέσματα των δοκιμών Lugeon καταρτίζουμε Πίνακα με τις μέσες εμφανίσεις των υδραυλικά αγώγιμων ασυνεχειών.

9. D37 D36A D38 D32 D40 D33 D31A D35 ΕΦΑΡΜΟΓΗ ΔΙΑΓΡΑΜΜΑΤΟΣ SNOW

10. 3)Υπολογισμός του θεωρητικού εύρους (e) και πραγματικού (E) των υδραυλικά αγώγιμων ασυνεχειών.

11. 3)Υπολογισμός του θεωρητικού εύρους (e) και πραγματικού (E) των υδραυλικά αγώγιμων ασυνεχειών.

12. 3)Υπολογισμός του θεωρητικού εύρους (e) και πραγματικού (E) των υδραυλικά αγώγιμων ασυνεχειών. e = (6 x Km x S)0.33 E = (e x JRC 2.5) 0.5 n = 3 x e / S

13. 4)Προμέτρηση όγκου ενέματος Συνοψίζοντας έχουμε: Ο απαιτούμενος όγκος ενέματος ανά μονάδα όγκου βραχόμαζας είναι: ΑΡΙΣΤΕΡΟ ΑΝΤΕΡΕΙΣΜΑ:4.0 – 8.0lt/m3 ΔΕΞΙΟ ΑΝΤΕΡΕΙΣΜΑ: 0.5 – 1.4 lt/m3

14. 5)Εκτέλεση Σιμεντενέσεων Προτείνεται η εκτέλεση στεγανοποιητικών σιμεντενέσεων εγκλωβισμού (encapsulation grouting). Ο τύπος του ενέματος που θα μπορούσε να χρησιμοποιηθεί είναι μίγμα μπετονίτη ή αιώρημα τσιμέντου. Για να είναι το αιώρημα εισπιέσιμο θα πρέπει τα στερεά σωματίδια στο αιώρημα να μην υπερβαίνουν το 1/3 του ανοίγματος της ρωγμής.

16. 5)Εκτέλεση Σιμεντενέσεων – Ενέσιμος Όγκος Βραχόμαζας Ζώνη Ι V1=1/3 x B x υ = =1/3 x (50x70)x160 = 186 667 V2=B x υ = (50x70)x160= 560 000 V= V1 + V2 = 746 667m3 Aπαιτούμενος όγκος ενέματος ανά μονάδα όγκου βραχόμαζας είναι: ~ 6.0lt/m3 Οπότε Vεν= 0.006 x 746 667 = 4 480m3

17. 5)Εκτέλεση Σιμεντενέσεων – Ενέσιμος Όγκος Βραχόμαζας Ζώνη ΙΙ V=1/2 x (B1+B2)x υ x Hm= =1/2 x (70+60)x40 = 364 000m3 V= 364 000m3 Aπαιτούμενος όγκος ενέματος ανά μονάδα όγκου βραχόμαζας είναι: ~ 6.0lt/m3 Οπότε Vεν= 0.006 x 364 000= 2 184m3

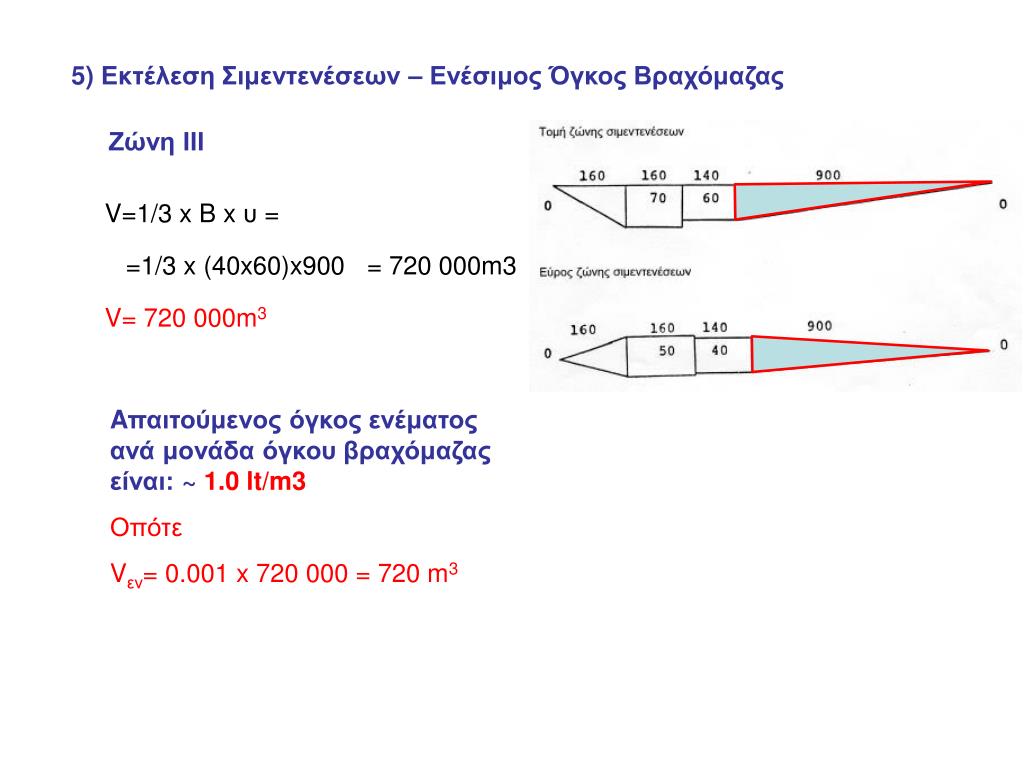

18. 5)Εκτέλεση Σιμεντενέσεων – Ενέσιμος Όγκος Βραχόμαζας Ζώνη ΙΙΙ V=1/3 x B x υ = =1/3 x (40x60)x900 = 720 000m3 V= 720 000m3 Aπαιτούμενος όγκος ενέματος ανά μονάδα όγκου βραχόμαζας είναι: ~ 1.0lt/m3 Οπότε Vεν= 0.001 x 720 000= 720 m3

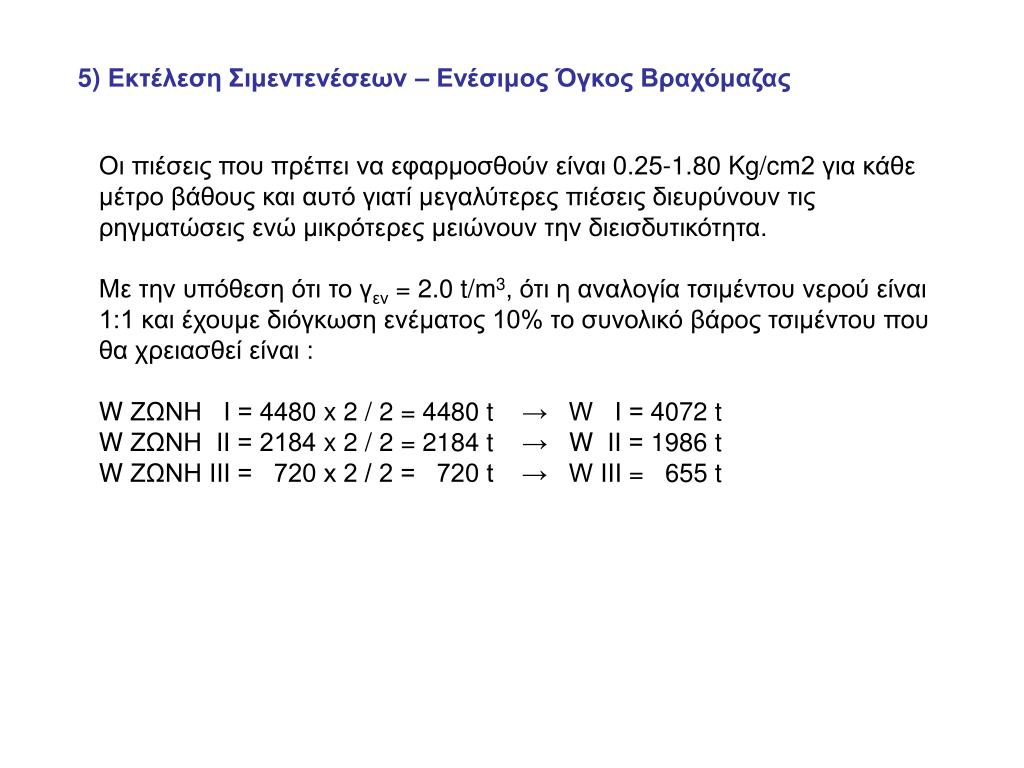

19. 5)Εκτέλεση Σιμεντενέσεων – Ενέσιμος Όγκος Βραχόμαζας Οι πιέσεις που πρέπει να εφαρμοσθούν είναι 0.25-1.80 Kg/cm2 για κάθε μέτρο βάθους και αυτό γιατί μεγαλύτερες πιέσεις διευρύνουν τις ρηγματώσεις ενώ μικρότερες μειώνουν την διεισδυτικότητα. Με την υπόθεση ότι το γεν = 2.0 t/m3, ότι η αναλογία τσιμέντου νερού είναι 1:1 και έχουμε διόγκωση ενέματος 10% το συνολικό βάρος τσιμέντου που θα χρειασθεί είναι : W ΖΩΝΗ Ι = 4480 x 2/2 = 4480 t→ WΙ = 4072t W ΖΩΝΗ ΙΙ = 2184 x 2/2 = 2184t → WΙΙ = 1986t W ΖΩΝΗΙΙΙ = 720 x 2 / 2 = 720 t → W ΙΙΙ = 655 t

20. 5)Εκτέλεση Σιμεντενέσεων – Ενέσιμος Όγκος Βραχόμαζας Οι πιέσεις που πρέπει να εφαρμοσθούν είναι 0.25-1.80 Kg/cm2 για κάθε μέτρο βάθους και αυτό γιατί μεγαλύτερες πιέσεις διευρύνουν τις ρηγματώσεις ενώ μικρότερες μειώνουν την δειυσδειτικότητα. Με την υπόθεση ότι το γεν = 2.0 t/m3, ότι η αναλογία τσιμέντου νερού είναι 1:1 και έχουμε διόγκωση ενέματος 10% το συνολικό βάρος τσιμέντου που θα χρειασθεί είναι : W ΖΩΝΗ Ι = 4480 x 2/2 = 4480 t→ WΙ = 4072t W ΖΩΝΗ ΙΙ = 2184 x 2/2 = 2184t → WΙΙ = 1986t W ΖΩΝΗΙΙΙ = 720 x 2 / 2 = 720 t → W ΙΙΙ = 655 t

25. 5)Εκτέλεση Σιμεντενέσεων – Διατρήματα Η αποτελεσματικότητα των τσιμεντενέσεων είναι 2 m . Ο προσανατολισμός των τσιμεντενέσεων πρέπει να τέμνει όσες των δυνατών περισσότερες ασυνέχειες. Προτείνεται εκτέλεση των τσιμεντενέσεων με κλίση 50ο-60ο. Στη συνέχεια υπολογίζω τον συνολικό αριθμό διατρημάτων: Η επιφάνεια διατρήματος πD2 / 4 = 3.14 x 22 /4 = 3.14 m2 Η επιφάνεια που καταλαμβάνουν είναι πD2/4 = 3.14* 42 /4 = 50.27 m2

26. 5)Εκτέλεση Σιμεντενέσεων – Διατρήματα ΠΙΝΑΚΑΣ ΔΙΑΤΡΗΜΑΤΩΝ
