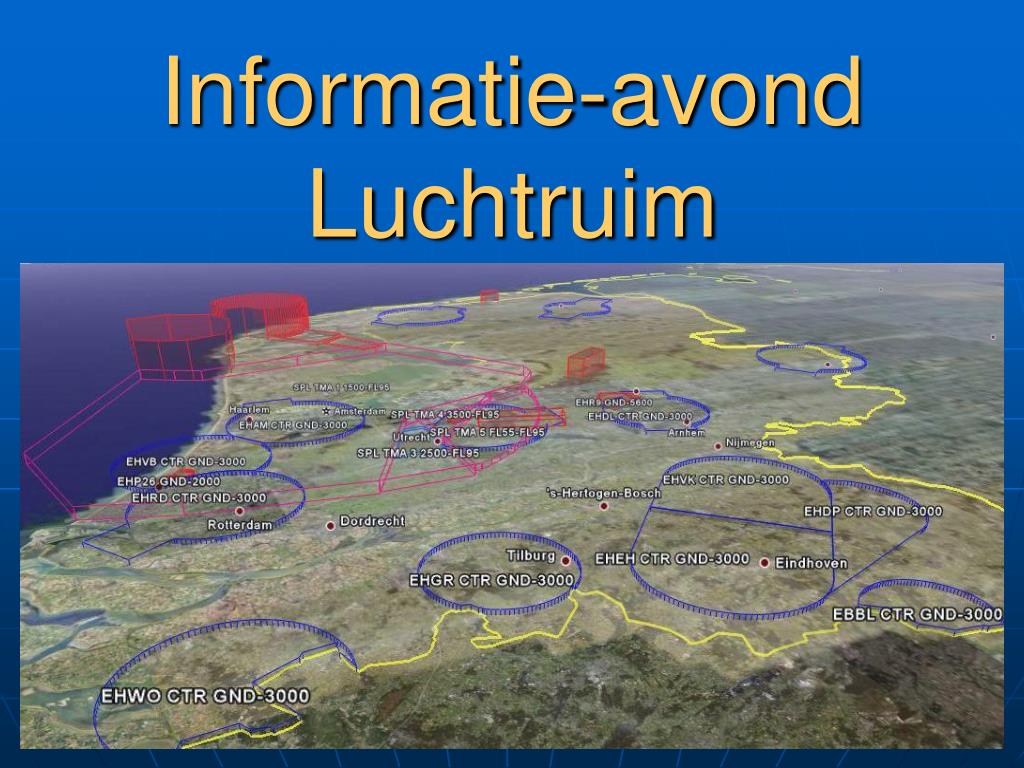

  1. Informatie-avond Luchtruim

  2. Informatie-avond Luchtruim • Luchtruim per 05 juni 2008 • Luchtruimstructuur • Nieuwe TMZ’s, AIC 04/08 • NOTAM’s • Luchtruimte(crypto…) oplossing: adempauze • Luchtruim Duitsland • Verschillen met NL • Transponders • Toekomst • Vragen

  3. Luchtruimstructuur CTA’s • Onderkomen van de internationale, lage IFR-luchtroutes. In EHAA gecentreerd om de VOR’s SPY, SPL, PAM, RKN, EEL en HSD • Klasse A…IFR only! • Dimensies: bovengrens FL195, ondergrenzen: • FL055 Amsterdam CTA’s West en South 1, Nieuw Milligen CTA North • FL065 Amsterdam CTA East • FL095 Amsterdam CTA South 2 • Knelpunt: Amsterdam CTA East, ondergrens ALTIJD FL065 (1982m bij QNH=1013)…dus ook in weekeindes en op feestdagen!

  4. Luchtruimstructuur TMA’s • Onderkomen van nationale IFR-luchtroutes en verbinding tussen luchtroutes en CTR’s. • Twee soorten: civiel (Schiphol, Rotterdam, Beek en Eelde) en militair (Nieuw Milligen / Dutch Mil) • Dimensies en klassificatie: • Schiphol TMA’s, klasse A, bovengrens FL095, ondergrenzen: • TMA 1, 1500’ MSL / 457m • TMA 2, 4 en 6, 2500’ MSL / 762m • TMA 3, 3500’ MSL / 1067m • TMA 5, FL055 / 1676m • Beek TMA’s 1 en 2, klasse D vanaf 1500’ MSL tot FL065 • Rotterdam, Eelde en Nieuw Milligen TMA’s, klasse E vanaf 1500’ MSL en een aantal TMA’s klasse B vanaf FL065 • Knelpunt: Klasse E is gecontroleerd luchtruim, het vliegverkeer is een mix van IFR, “traag” recreatief VFR en “snel” militair VFR!

  5. Luchtruimstructuur CTR’s • Onderkomen van vliegvelden met “groot” IFR- of militair vliegverkeer • Klasse C…ATC-klaring vereist (dus: RT), transponder niet verplicht • Dimensies: bovengrens 3000’ MSL / 914m, ondergrens GND • Bijzonderheden: • Twente: CTR gedeactiveerd t/m 31-12-2008 per NOTAM (ATZ) • Valkenburg: Opgesplitst per NOTAM in twee SRZ’s (BVG’s) • Soesterberg: verdwijnt in 2009? • -Lelystad: nieuw in 2009? • Knelpunt: Voor het vliegen in CTR’s is altijd een ATC-klaring vereist…dus ook in weekeindes en op feestdagen (bij Dutch Mil)!

  6. Refresher Klasse A, geen VFR, vanaf 1500’ MSL / 457 m

  7. Refresher Klasse A, geen VFR, vanaf 2500’ MSL / 762 m

  8. Refresher Klasse A, geen VFR, vanaf 3500’ MSL / 1067 m

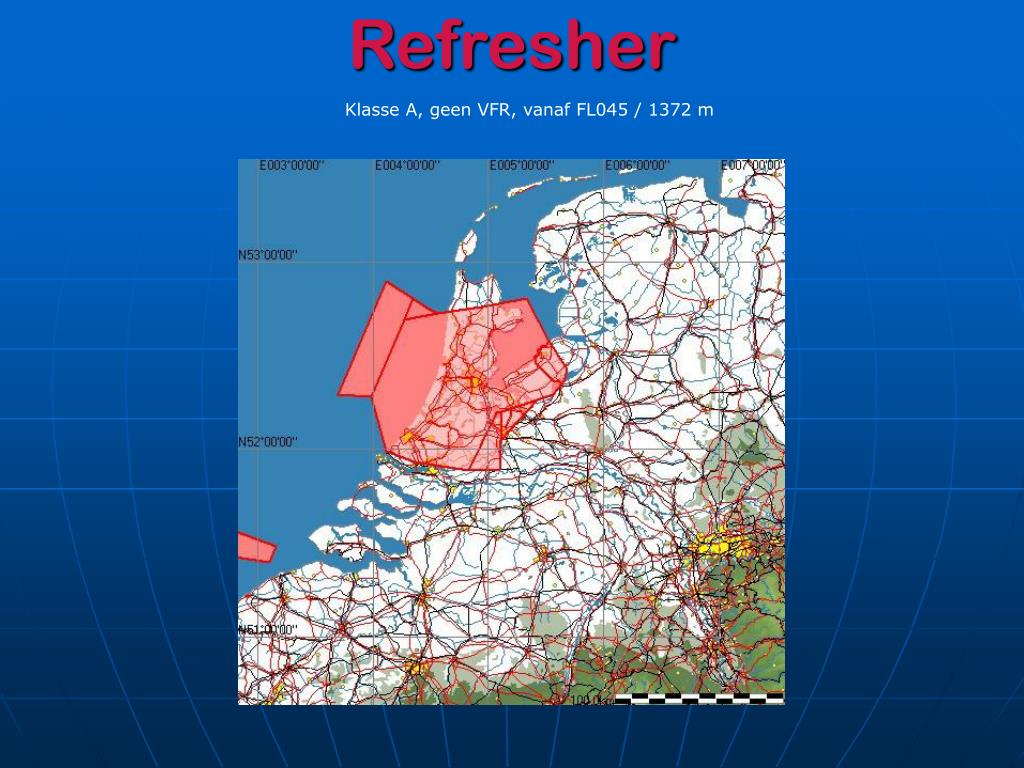

  9. Refresher Klasse A, geen VFR, vanaf FL045 / 1372 m

  10. Refresher Klasse A, geen VFR, vanaf FL055 / 1676 m

  11. Refresher Klasse A, geen VFR, vanaf FL065 / 1981 m

  12. Nieuwe TMZ’s, AIC 04/08 Situatie van 05 juni 2008 t/m 31 maart 2009 • Per 05 juni 2008 zijn de volgende Transponder Mandatory Zones altijd actief: • TMZ Eelde:    1500 ft en hoger (E) • TMZ Maastricht:1500 ft en hoger (D) • TMZ A:FL 065 en hoger (B) • TMZ C:     FL 065 en hoger (B) • TMZ D North:  FL 065 en hoger (B) • TMZ D South:   2500 ft en hoger (E) • TMZ E:        FL 065 en hoger (B) • TMZ Rotterdam:  2500 ft en hoger (E) • De TMZ Eindhoven en de Caution Area Rotterdam zijn vervallen. • Er kan altijd een ATC-klaring worden aangevraagd om in een TMZ te vliegen zonder transponder aan boord of met een niet-werkende transponder. De TMZ Eindhoven en de Caution Area Rotterdam vervallen op 5 juni 2008.

  13. Fase 1 05 juni 2008 – 31 maart 2009 Overzicht exclusief klasse A CTR’s en Restricted Area’s

  14. Fase 1 05 juni 2008 – 31 maart 2009 Situatie vanaf 1500’ MSL / 457 m exclusief CTR’s en Restricted Area’s

  15. Fase 1 05 juni 2008 – 31 maart 2009 Situatie vanaf 2500’ MSL / 762 m exclusief CTR’s en Restricted Area’s

  16. Fase 1 05 juni 2008 – 31 maart 2009 Situatie vanaf 3500’ MSL / 1067 m exclusief CTR’s en Restricted Area’s

  17. Fase 1 05 juni 2008 – 31 maart 2009 Situatie vanaf FL045 / 1372 m exclusief CTR’s en Restricted Area’s

  18. Fase 1 05 juni 2008 – 31 maart 2009 Situatie vanaf FL055 / 1676 m exclusief CTR’s en Restricted Area’s

  19. Fase 1 05 juni 2008 – 31 maart 2009 Situatie vanaf FL065 / 1981 m exclusief CTR’s en Restricted Area’s

  20. Nieuwe TMZ’s, AIC 04/08 Fase 2:             Implementatie datum 31 maart 2009 De tijdens fase 2 geïmplementeerde gebieden zijn een aanvulling op fase 1. Deze Transponder Mandatory Zones zijn actief op werkdagen van 9.00 lokale tijd tot 17.00 lokale tijd: TMZ A:   FL 045 en hoger TMZ B:   FL 045 en hoger TMZ C:  FL 045 en hoger TMZ D North:   FL 045 en hoger TMZ E:        FL 045 en hoger TMZ G1:    FL 045 en hoger Buiten deze tijden blijft de situatie gelijk aan fase 1.

  21. Nieuwe TMZ’s, AIC 04/08 • Fase 3:             Implementatie datum 31 maart 2010 • De tijdens fase 3 geïmplementeerde gebieden zijn een aanvulling op fase 1. De Transponder Mandatory Zones zijn actief op werkdagen van 9.00 lokale tijd tot 17.00 lokale tijd: • TMZ Eelde:    1200 ft en hoger • TMZ Maastricht:1200 ft en hoger • TMZ A:1200 ft en hoger • TMZ B:  1200 ft en hoger • TMZ C:     1200 ft en hoger • TMZ D North:  1200 ft en hoger • TMZ D South:   1200 ft en hoger • TMZ E:        1200 ft en hoger • TMZ G1:  1200 ft en hoger • TMZ Rotterdam:   1200 ft en hoger • Buiten deze tijden blijft de situatie gelijk aan fase 1.

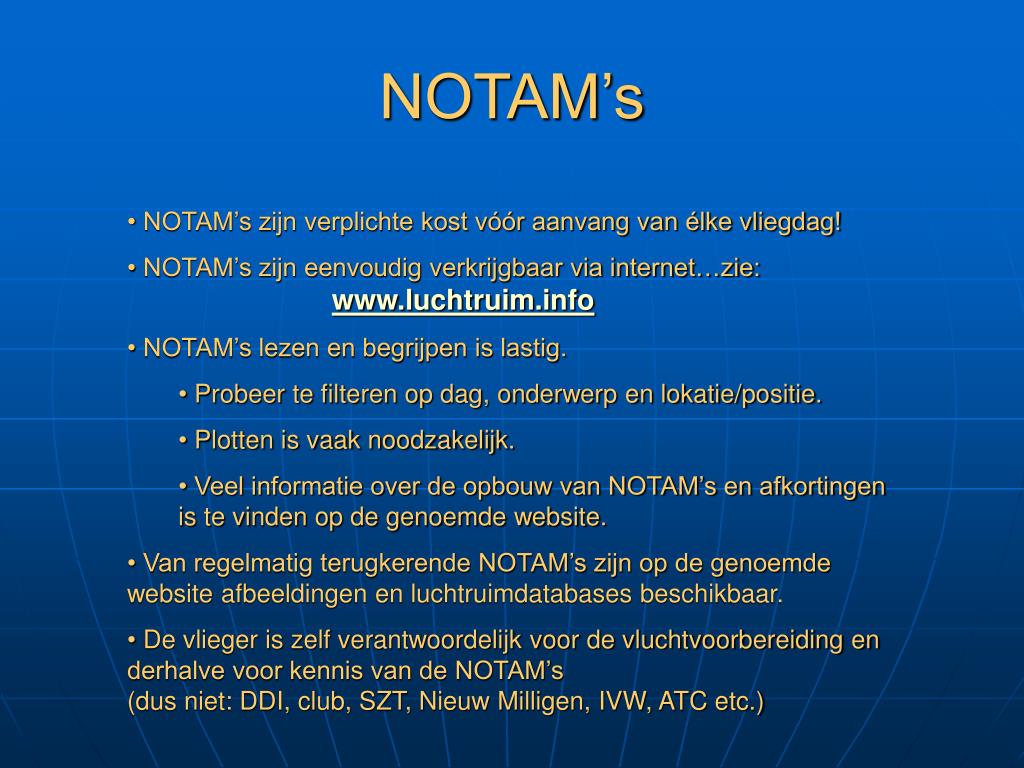

  22. NOTAM’s • NOTAM’s zijn verplichte kost vóór aanvang van élke vliegdag! • NOTAM’s zijn eenvoudig verkrijgbaar via internet…zie: www.luchtruim.info • NOTAM’s lezen en begrijpen is lastig. • Probeer te filteren op dag, onderwerp en lokatie/positie. • Plotten is vaak noodzakelijk. • Veel informatie over de opbouw van NOTAM’s en afkortingen is te vinden op de genoemde website. • Van regelmatig terugkerende NOTAM’s zijn op de genoemde website afbeeldingen en luchtruimdatabases beschikbaar. • De vlieger is zelf verantwoordelijk voor de vluchtvoorbereiding en derhalve voor kennis van de NOTAM’s (dus niet: DDI, club, SZT, Nieuw Milligen, IVW, ATC etc.)

  23. Pauze En laat effe wat leuks zien Maurits…

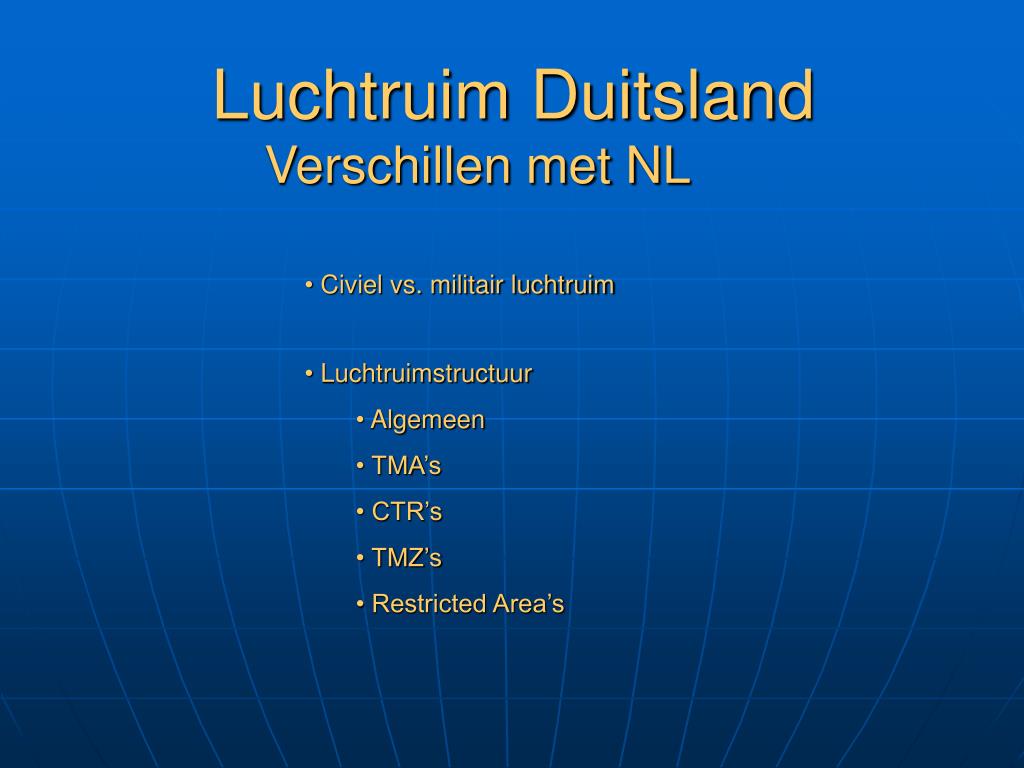

  24. Luchtruim Duitsland Verschillen met NL • Civiel vs. militair luchtruim • Luchtruimstructuur • Algemeen • TMA’s • CTR’s • TMZ’s • Restricted Area’s

  25. Luchtruimstructuur D Verschillen met NL • Algemeen: • 4 FIR’s • Klasse C vanaf FL100 • Für folgende Flüge nach Sichtflugregeln müssen Luftfahrzeuge mit einem Sekundärradar-Antwortgerät (Transponder) ausgerüstet sein: • Flüge in Lufträumen der Klassen C sowie D (nicht Kontrollzone), • Flüge in Lufträumen mit vorgeschriebener Transponderschaltung (Transponder Mandatory Zone – TMZ), • Flüge bei Nacht im kontrollierten Luftraum, • Flüge mit motorgetriebenen Luftfahrzeugen, ausgenommen in der Betriebsart Segelflug, oberhalb 5 000 Fuß über NN oder oberhalb einer Höhe von 3 500 Fuß über Grund, wobei jeweils der höhere Wert maßgebend ist. • “Kriterien Katalog”

  26. Luchtruimstructuur D Verschillen met NL • TMA’s: • Klasse D indien 30.000 - 50.000 IFR-landingen per jaar • Klasse C indien meer dan 50.000 IFR-landingen per jaar • Segelflugsektoren: • Elke sector heeft specifieke regelgeving en procedures. • Activiteit van de sector wordt bekend gemaakt op de betreffende frequentie of door ATC. • Einde van de activiteit wordt bekend gemaakt op de betreffende frequentie…monitoring is dus vereist! • Pas op met gebruik van sectoren aangegeven in databases.

  27. Luchtruimstructuur D Verschillen met NL • CTR’s: • Klasse D: indien commercieel IFR-luchtverkeer met MTOM > 14 ton. • Klasse F: overig IFR-luchtverkeer. • CTR altijd omgeven door minimaal klasse E…dus mix IFR en VFR! • Soms HX…”No specific working hours (keine festgelegte Betriebszeit)”

  28. Luchtruimstructuur D Verschillen met NL • TMZ’s: • Bij 10.000 – 30.000 IFR-landingen per jaar. • TMZ altijd in klasse E…dus mix IFR en VFR! • Met RT is een ATC-klaring zonder transponder mogelijk • Ook hier Segelflugsektoren mogelijk.

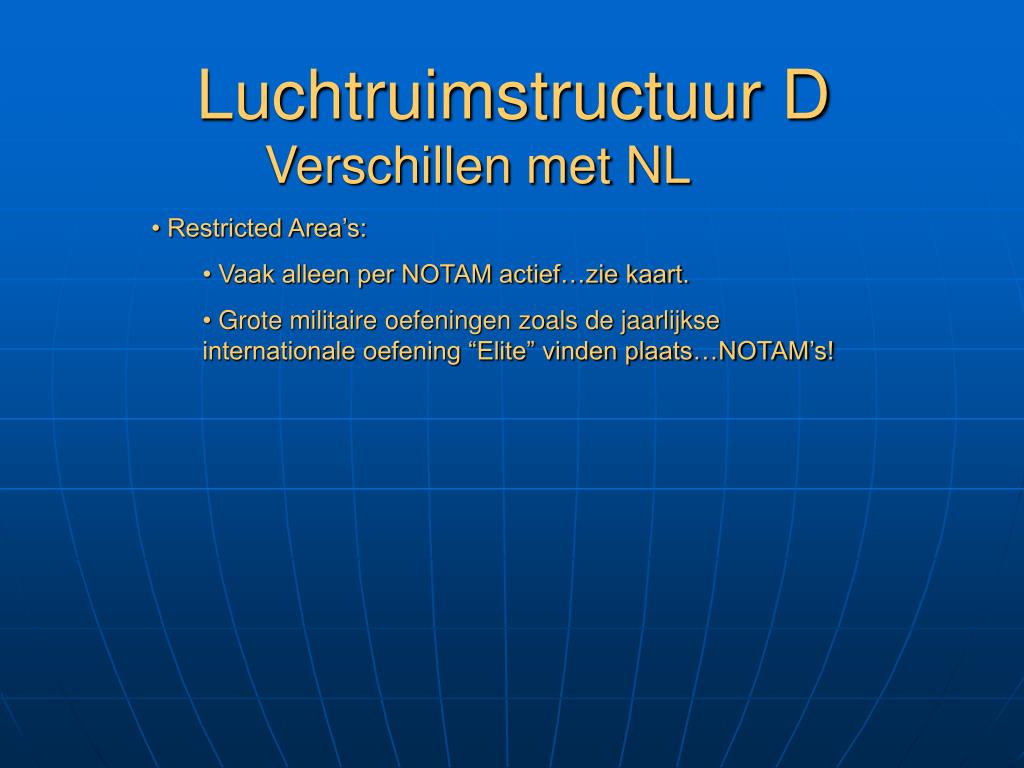

  29. Luchtruimstructuur D Verschillen met NL • Restricted Area’s: • Vaak alleen per NOTAM actief…zie kaart. • Grote militaire oefeningen zoals de jaarlijkse internationale oefening “Elite” vinden plaats…NOTAM’s!

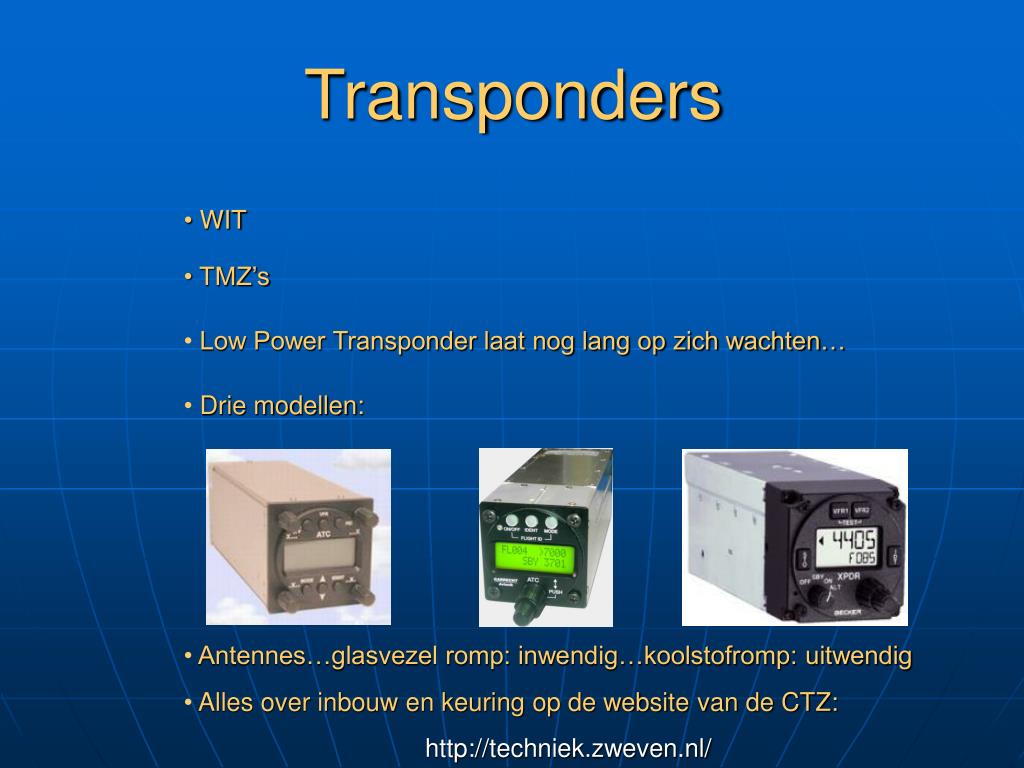

  30. Transponders • WIT • TMZ’s • Low Power Transponder laat nog lang op zich wachten… • Drie modellen: • Antennes…glasvezel romp: inwendig…koolstofromp: uitwendig • Alles over inbouw en keuring op de website van de CTZ: • http://techniek.zweven.nl/

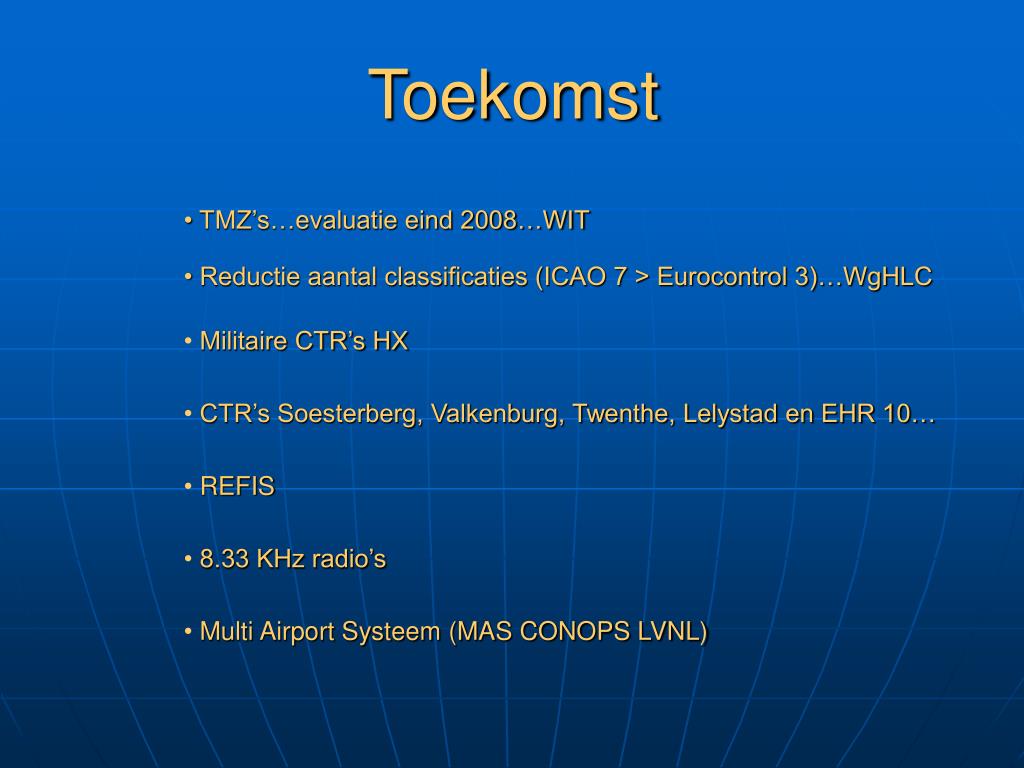

  31. Toekomst • TMZ’s…evaluatie eind 2008…WIT • Reductie aantal classificaties (ICAO 7 > Eurocontrol 3)…WgHLC • Militaire CTR’s HX • CTR’s Soesterberg, Valkenburg, Twenthe, Lelystad en EHR 10… • REFIS • 8.33 KHz radio’s • Multi Airport Systeem (MAS CONOPS LVNL)

  32. Toekomst • Multi Airport Systeem (MAS CONOPS LVNL)…strategie-bijeenkomsten

  33. Vragen ?
