granulom trie

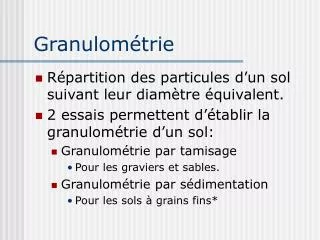

Granulométrie
  • Répartition des particules d’un sol suivant leur diamètre équivalent.
  • 2 essais permettent d’établir la granulométrie d’un sol:
    • Granulométrie par tamisage
      • Pour les graviers et sables.
    • Granulométrie par sédimentation
      • Pour les sols à grains fins*
granulom trie par tamisage
Granulométrie par tamisage
  • Distribution des particules du granulat selon leur dimension.
  • Essai :
    • Fractionner le matériau en plusieurs classes de particules ayant une grosseur semblable à l’aide d’une série de tamis à mailles carrées.
    • Peser les refus.
m thodologie

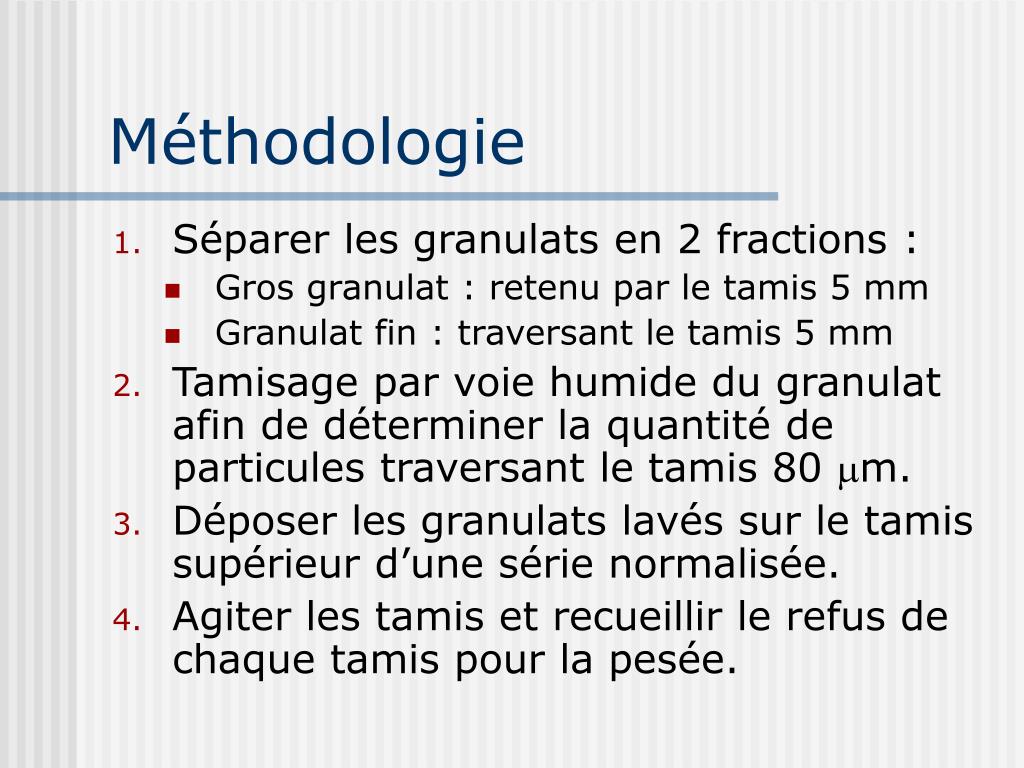

Méthodologie
  • Séparer les granulats en 2 fractions :
    • Gros granulat : retenu par le tamis 5 mm
    • Granulat fin : traversant le tamis 5 mm
  • Tamisage par voie humide du granulat afin de déterminer la quantité de particules traversant le tamis 80 m.
  • Déposer les granulats lavés sur le tamis supérieur d’une série normalisée.
  • Agiter les tamis et recueillir le refus de chaque tamis pour la pesée.

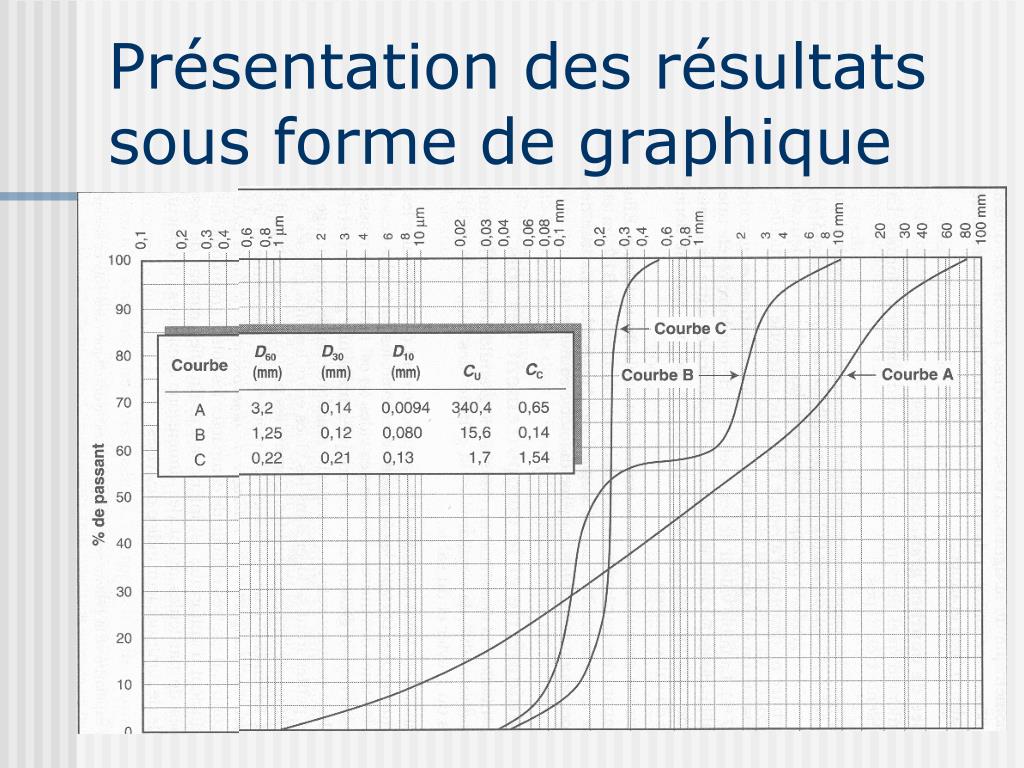

types de courbes

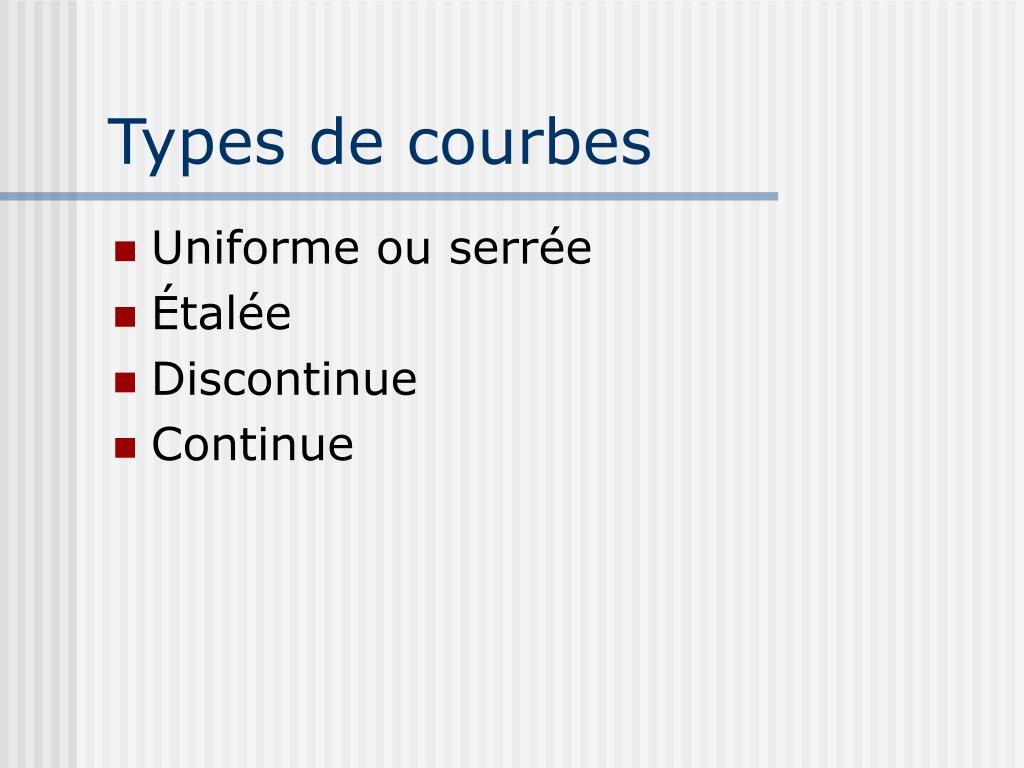

Types de courbes
  • Uniforme ou serrée
  • Étalée
  • Discontinue
  • Continue

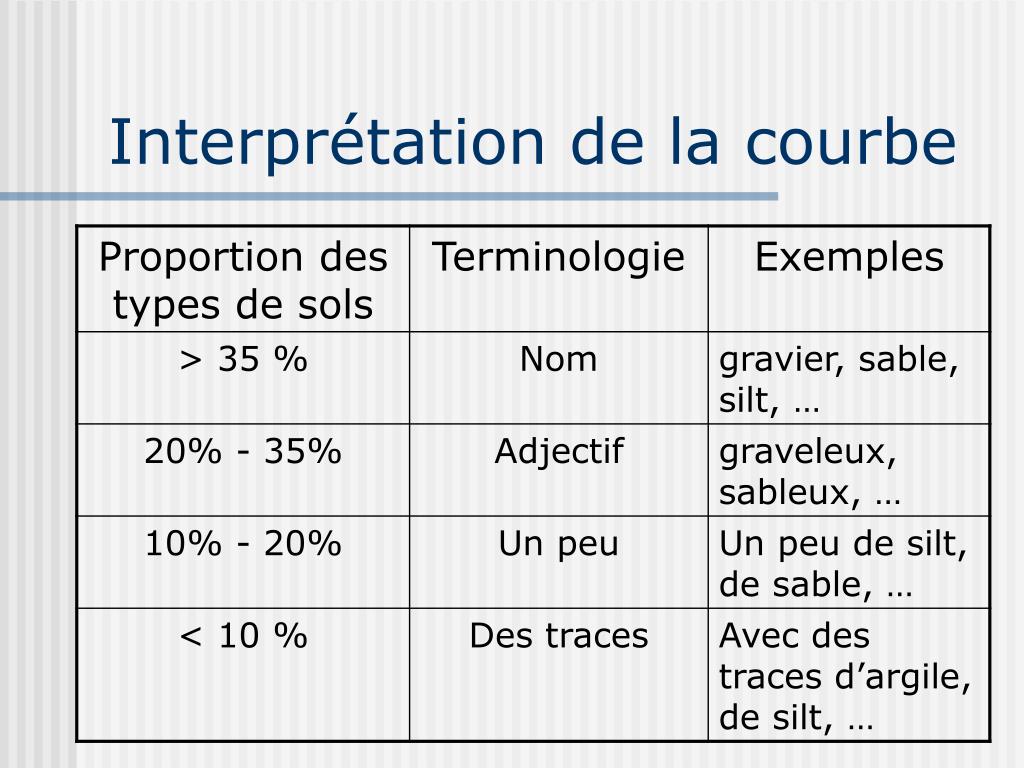

interpr tation des r sultats

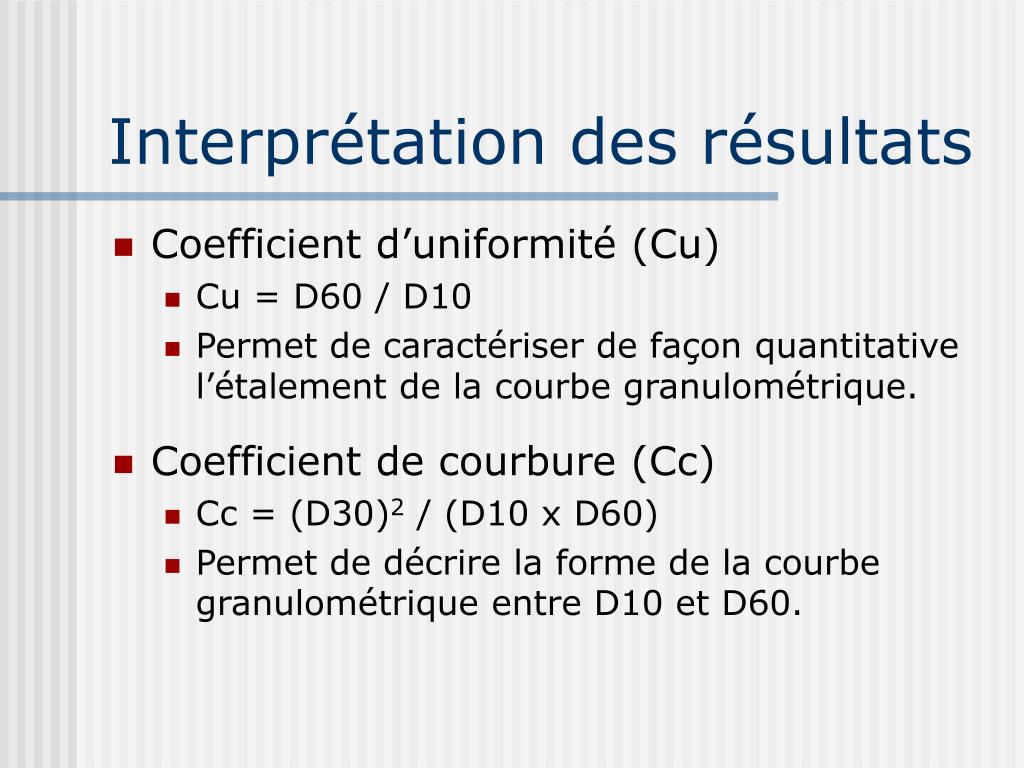

Interprétation des résultats
  • Coefficient d’uniformité (Cu)
    • Cu = D60 / D10
    • Permet de caractériser de façon quantitative l’étalement de la courbe granulométrique.
  • Coefficient de courbure (Cc)
    • Cc = (D30)2 / (D10 x D60)
    • Permet de décrire la forme de la courbe granulométrique entre D10 et D60.
coefficient d uniformit
Coefficient d’uniformité
  • Catégories
    • Cu  2 = granulométrie très serrée
    • 2  Cu  5 = granulométrie serrée
    • 5  Cu  20 = granulométrie semi-étalée
    • 20  Cu  200 = granulométrie étalée
    • 200  Cu = granulométrie très étalée
  • Valeurs typiques
    • Sable de plage : 2  Cu  3
    • Gravier argileux : 25  Cu  1000
coefficient de courbure
Coefficient de courbure
  • Cc est un indice que l’on utilise avec le Cu pour classifier les sols à gros grains.
  • Permet de préciser la forme de la courbe.
  • Valeurs typiques
    • Gravier : 1  Cc  3 et Cu  4
    • Sable : 1  Cc  3 et Cu  6

 Sols biens gradués, i.e. présence d’une grande variété de diamètres.

classification des sols gros grains

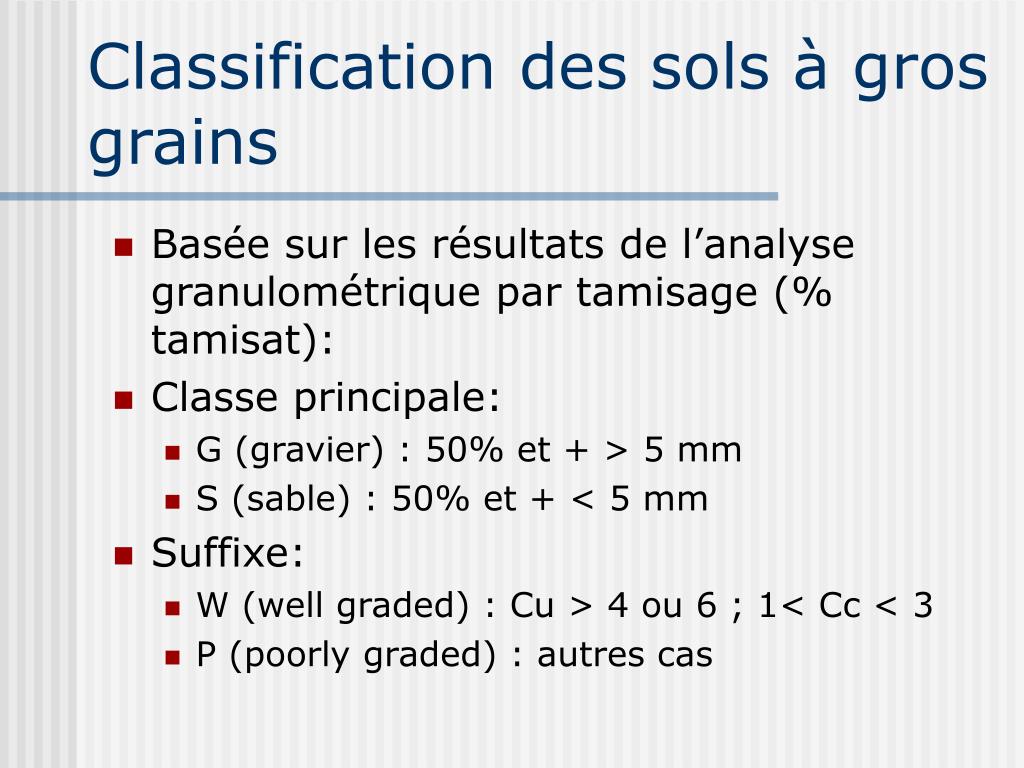

Classification des sols à gros grains
  • Basée sur les résultats de l’analyse granulométrique par tamisage (% tamisat):
  • Classe principale:
    • G (gravier) : 50% et + > 5 mm
    • S (sable) : 50% et + < 5 mm
  • Suffixe:
    • W (well graded) : Cu > 4 ou 6 ; 1< Cc < 3
    • P (poorly graded) : autres cas
module de finesse mf
Module de finesse (mf)
  • Permet de caractériser la granulométrie des sables utilisés pour le béton.
  • mf =  % de refus cumulés / 100
  • Les tamis à utiliser sont: 5 - 2.5 - 1.25 mm; et 630 - 315 - 160µm.

Note: le tamis 80 µm n’est pas inclut dans le calcul.

  • Un bon sable pour le béton : 2.0  Mf  3.4
fuseau granulom trique

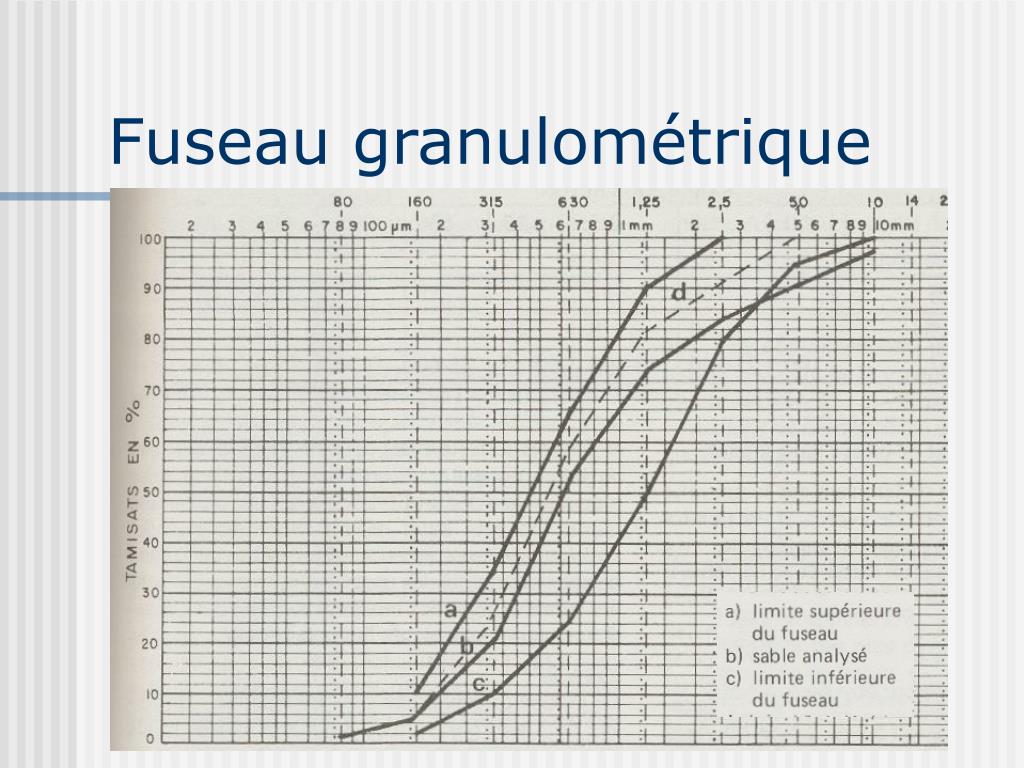

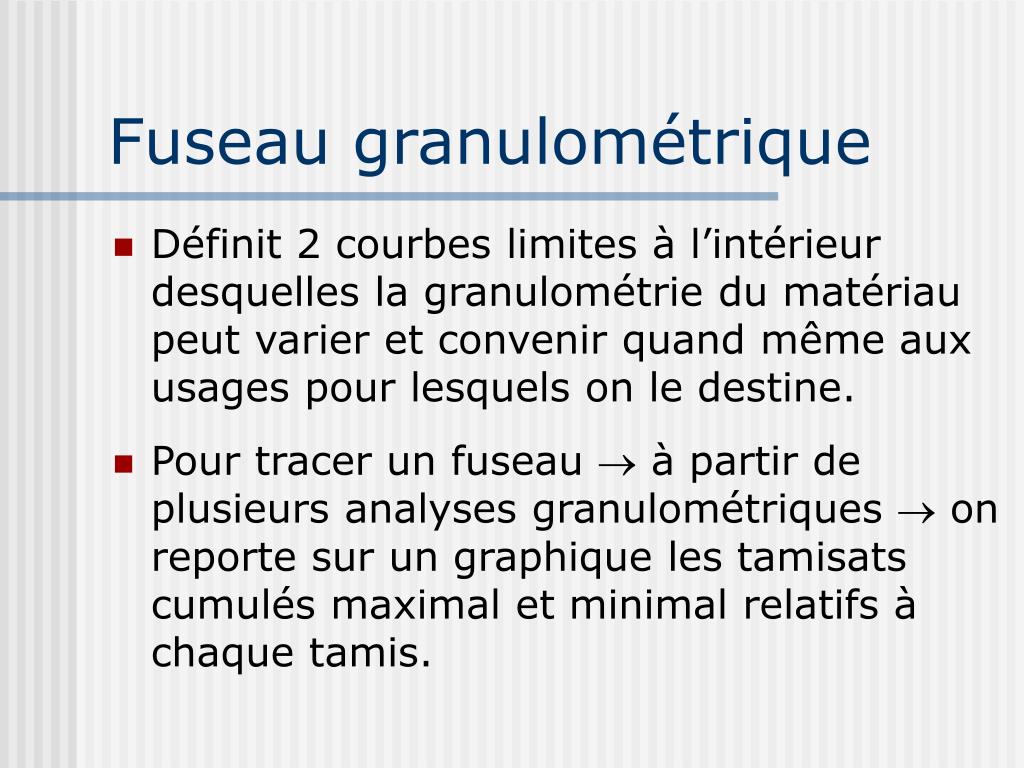

Fuseau granulométrique
  • Définit 2 courbes limites à l’intérieur desquelles la granulométrie du matériau peut varier et convenir quand même aux usages pour lesquels on le destine.
  • Pour tracer un fuseau à partir de plusieurs analyses granulométriques  on reporte sur un graphique les tamisats cumulés maximal et minimal relatifs à chaque tamis.
