  1. Kontrola a měření • Měření úhlů a kuželů (ST38) • Ing. Petra Janíčková • Strojírenství

  2. MĚŘENÍ ÚHLŮ

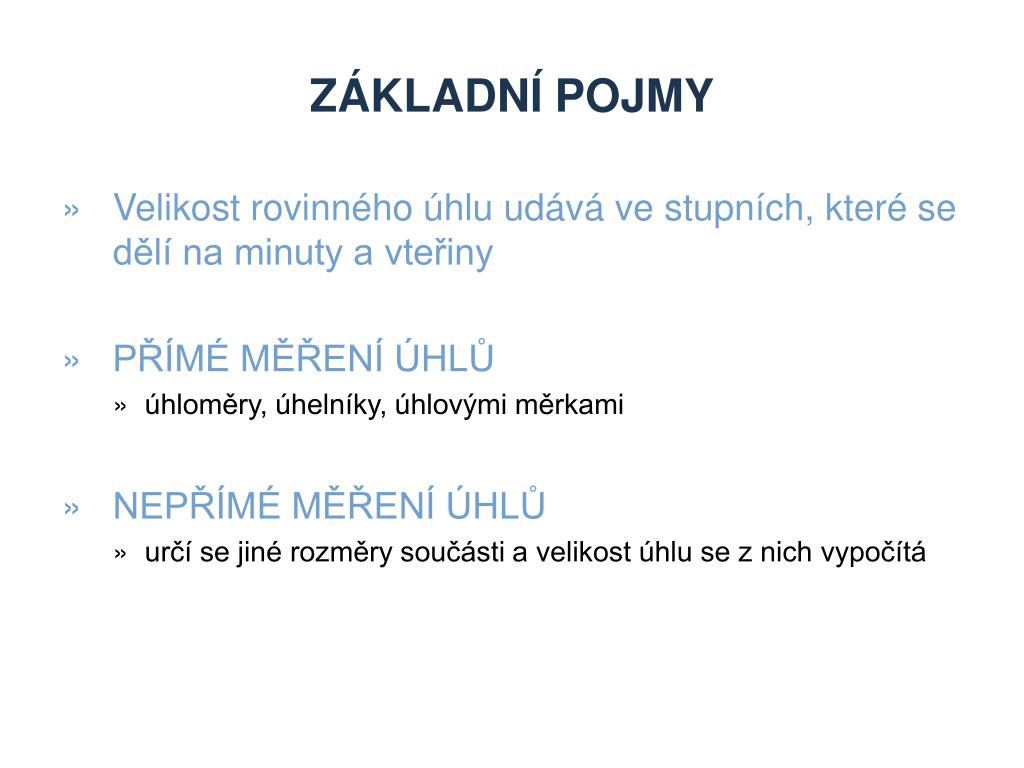

  3. Základní pojmy • Velikost rovinného úhlu udává ve stupních, které se dělí na minuty a vteřiny • PŘÍMÉ MĚŘENÍ ÚHLŮ • úhloměry, úhelníky, úhlovými měrkami • NEPŘÍMÉ MĚŘENÍ ÚHLŮ • určí se jiné rozměry součásti a velikost úhlu se z nich vypočítá

  4. Přímé měření úhlů

  5. úhelníky • Pomocí úhelníků měříme jen určité úhly např. 90°, 45° • Úchylka od úhlu se projeví jako světelná štěrbina mezi předmětem a plochou měřidla

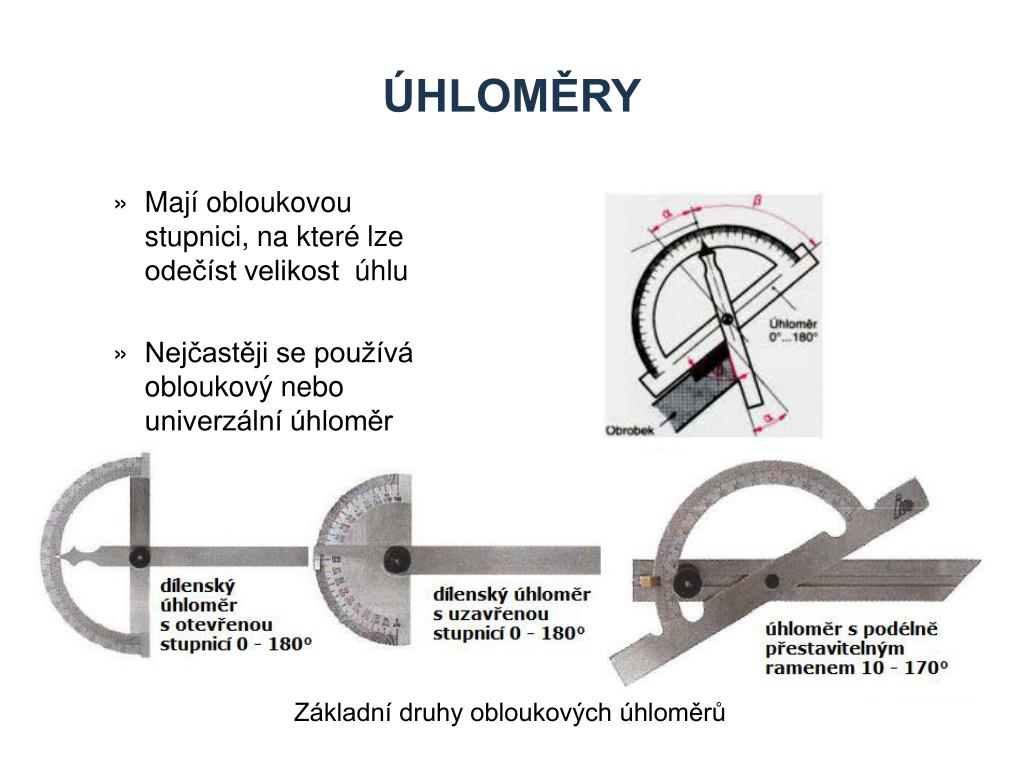

  6. úhloměry • Mají obloukovou stupnici, na které lze odečíst velikost úhlu • Nejčastěji se používá obloukový nebo univerzální úhloměr Základní druhy obloukových úhloměrů

  7. Univerzální úhloměr Popis univerzálního úhloměru

  8. Univerzální úhloměr • Univerzální úhloměry mají kruhovou stupnici s úhlovým dělením 4x90° • Nonius umožňuje měření s přesností 5 úhlových minut • Nejprve se odečte údaj ve stupních a pak na noniu úhlové minuty Univerzální úhloměry

  9. DIGITÁLNÍ SKLONOMĚR Digitální sklonoměr pro větší plochy Dílenský digitální sklonoměr

  10. Nepřímé měření úhlů

  11. SINUSOVÉ PRAVÍTKO • Přesná broušená destička umístěná na válečcích stejného průměru • Měření je založeno na trigonometrických funkcích, • Pod jeden z válečků se při měření vkládají koncové měrky • Po horní ploše měřené součásti se přejíždí číselníkovým úchylkoměrem Sinusové pravítko

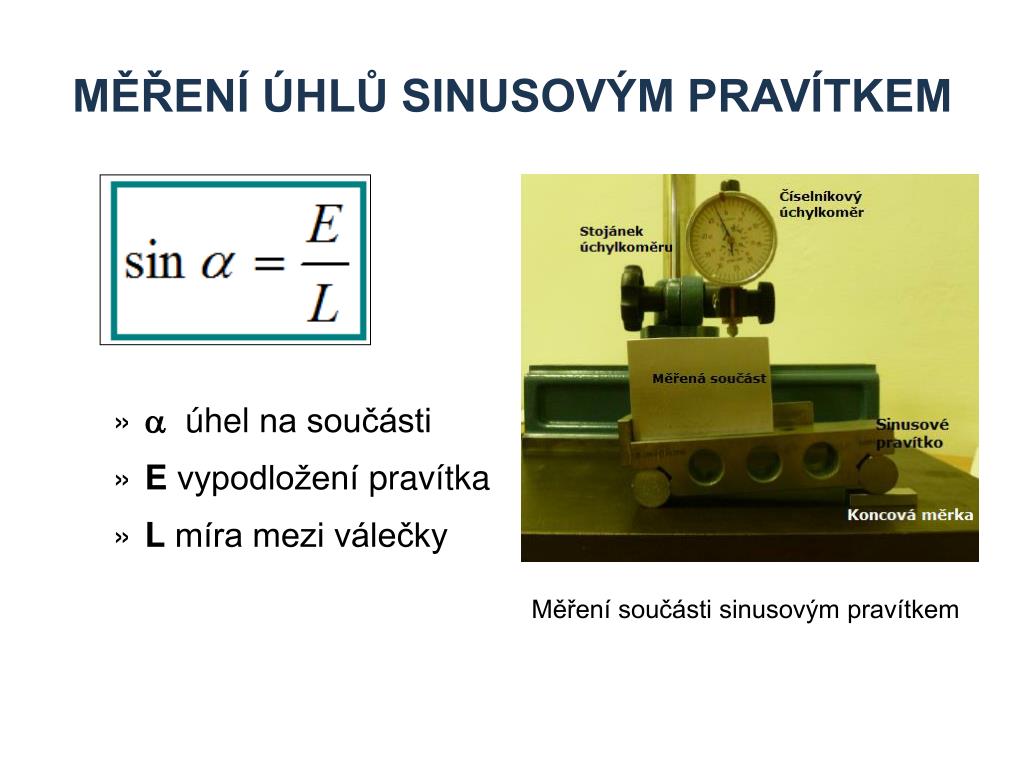

  12. MĚŘENÍ ÚHLŮ SINUSOVÝM PRAVÍTKEM •  úhel na součásti • E vypodložení pravítka • Lmíra mezi válečky Měření součásti sinusovým pravítkem

  13. Měření kuželů

  14. Základní pojmy • Kužel • rotační těleso s kruhovou podstavou, která se zužuje stejnoměrně k vrcholu • Kuželovitost • poměr, který udává o kolik se změní průměr základny na určité délce • Přímé měření kuželových ploch • kuželový trn k měření vnitřních kuželů • kuželové pouzdro k měření vnějších kuželů • Nepřímé měření kuželových ploch • sinusové pravítko s upínacími hroty

  15. KUŽELOVÉ KALIBRYTRNY A POUZDRA Kuželové trny Kuželová pouzdra

  16. MĚŘENÍ KUŽELŮ SINUSOVÝM PRAVÍTKEM • Sinusové pravítko musí být opatřeno hroty pro upnutí měřeného kuželu • Princip je stejný jako u měření úhlů Měření kuželové plochy sinusovým pravítkem

  17. Seznam použitých zdrojů • BUMBÁLEK, Leoš. Kontrola a měření pro SPŠ strojní. 1. Vydání. Praha: Informatorium, spol. s r.o., 2009. 206 s. ISBN 987-80-7333-072-9. • DILLINGER, Josef. Moderní strojírenství pro školu i praxi. 1. Vydání. Praha: Europa Sobotáles cz. s.r.o., 2007. 612 s. ISBN 987-80-86706-19-1. • HUMÁR, Anton. Studijní opory Výrobní technologie II. Dostupné na http://kst.fme.vutbr.cz • ČEJKA, Libor. www.kovonastroje.cz. Zlín: 12.8.2013 Dostupné na http://www.kovonastroje.cz/Meridla/Uhlomery-sklonomery/
