  1. Máquinas simples Uma saída para o esforço físico e para a falta de agilidade!

  2. Em tarefas como:

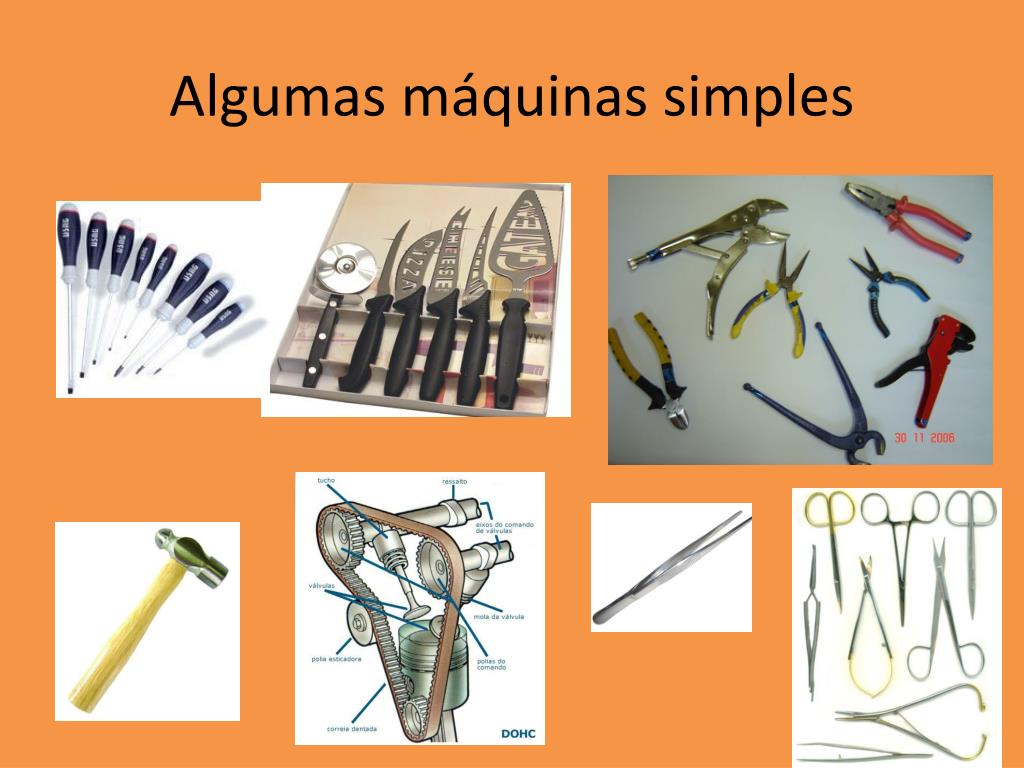

  3. Algumas máquinas simples

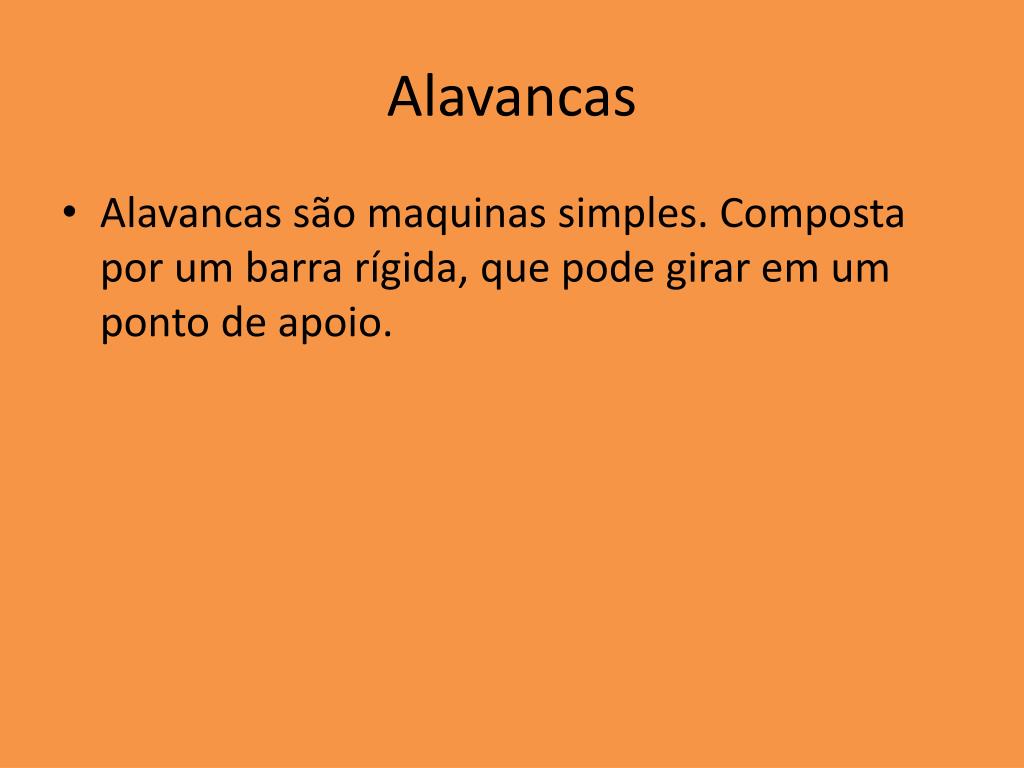

  4. Alavancas • Alavancas são maquinas simples. Composta por um barra rígida, que pode girar em um ponto de apoio.

  5. Elementos de uma alavanca • Força motriz ou força potente = Fp ou F força aplicada em uma das extremidades • Força resistente = Fr ou R força de resistência do objeto • Ponto de apoio = A ou • Braço de potência = Bp distância entre o ponto de apoio e a força potente • Braço de resistência =Br distância entre o ponto de apoio e a força de resistência

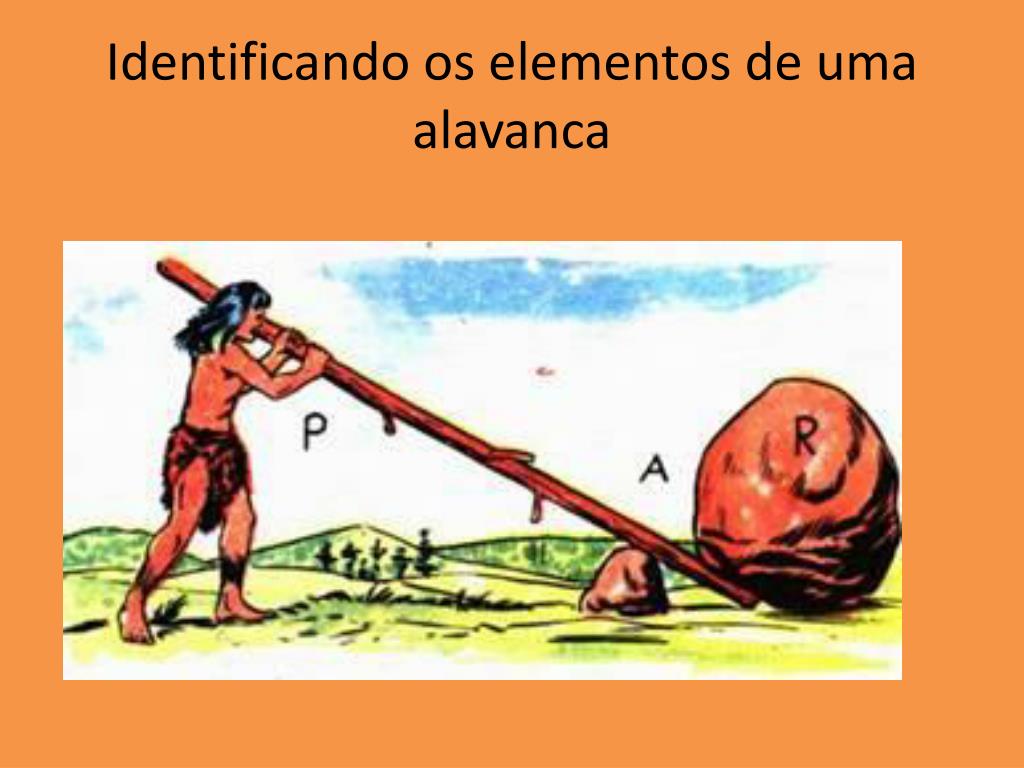

  6. Identificando os elementos de uma alavanca

  7. Os três tipos de alavanca Existem três tipos de alavanca e elas se diferenciam de acordo com a posição da força potente, da força de resistência e do ponto de apoio. • Interfixa = ponto de apoio entre a Força potente e a força de resistência. • Inter-resistente = a força resistente está entre o ponto de apoio e a força potente . • Interpotente= entre o ponto de apoio e a força resistente

  8. Interfixa

  9. Inter-resistente

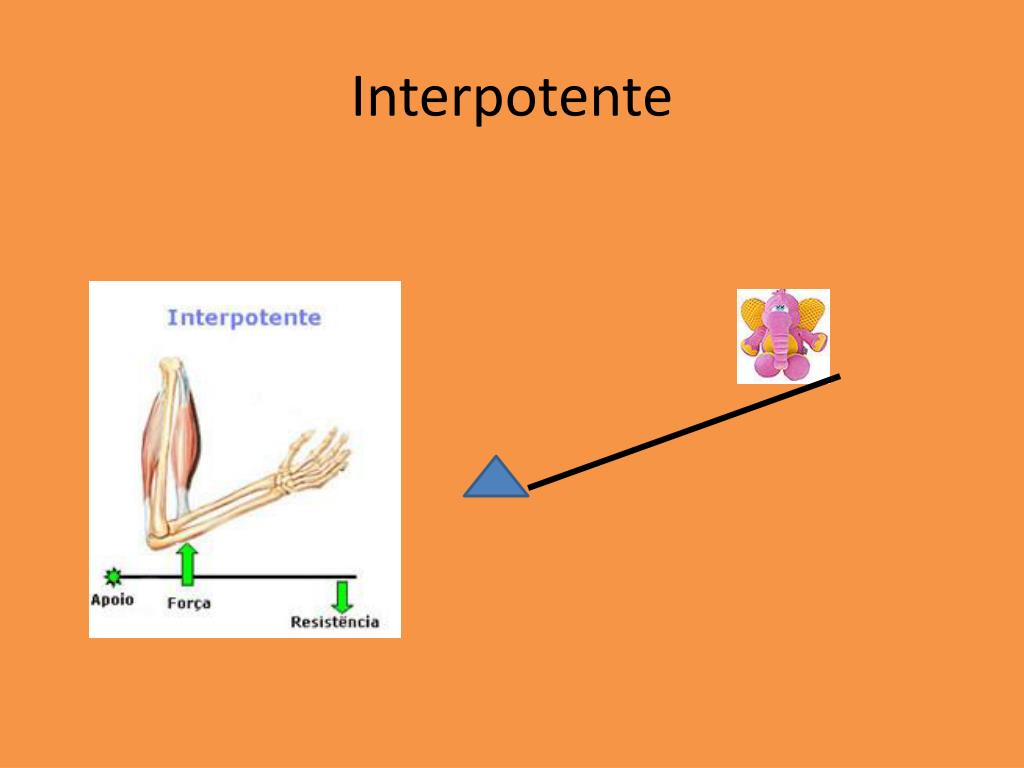

  10. Interpotente

  11. 1)Identifique os tipos de alavancas apresentadas abaixo Exercícios

  12. Forças em equilíbrio Fp . Bp = Fr . Br

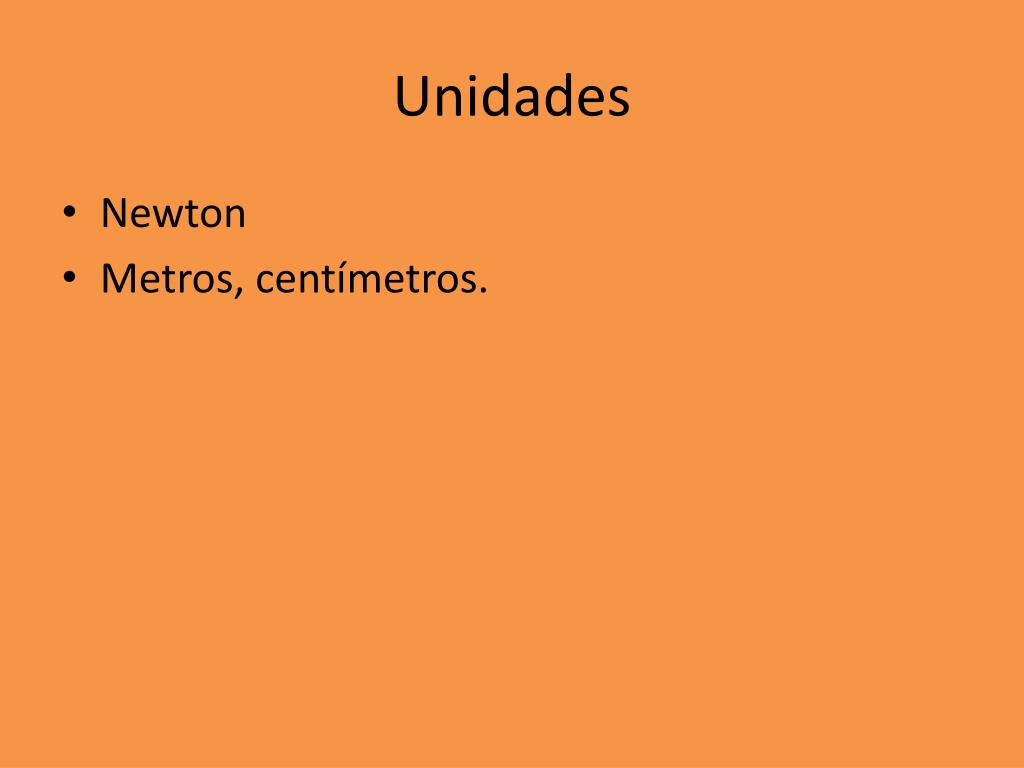

  13. Unidades • Newton • Metros, centímetros.

  14. Qual o valor da força potente (P) aplicada a esta alavanca interfixa afim de se obter o equilíbrio?

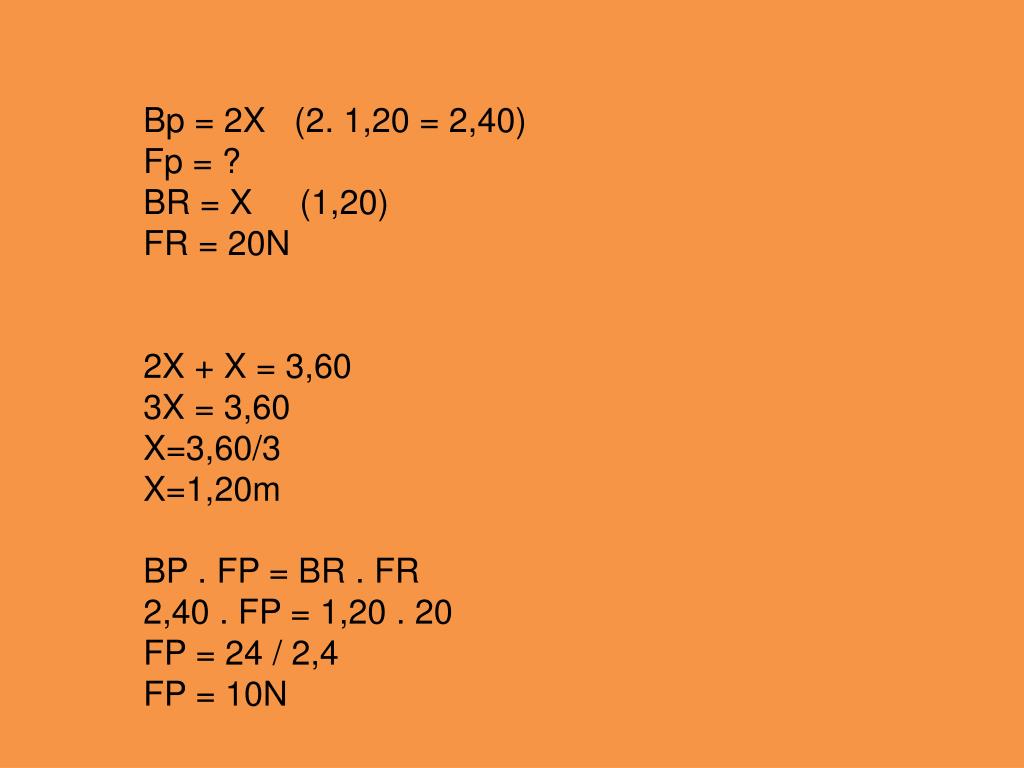

  15. Bp = 2X (2. 1,20 = 2,40) Fp = ? BR = X (1,20) FR = 20N 2X + X = 3,60 3X = 3,60 X=3,60/3 X=1,20m BP . FP = BR . FR 2,40 . FP = 1,20 . 20 FP = 24 / 2,4 FP = 10N

  16. Para levantar 500Kg, emprega-se uma alavanca de 1,50m. O ponto de aplicação e o ponto de apoio distante 0,30m. Qual a força que se deve aplicar na extremidade da alavanca para erguer a pedra?

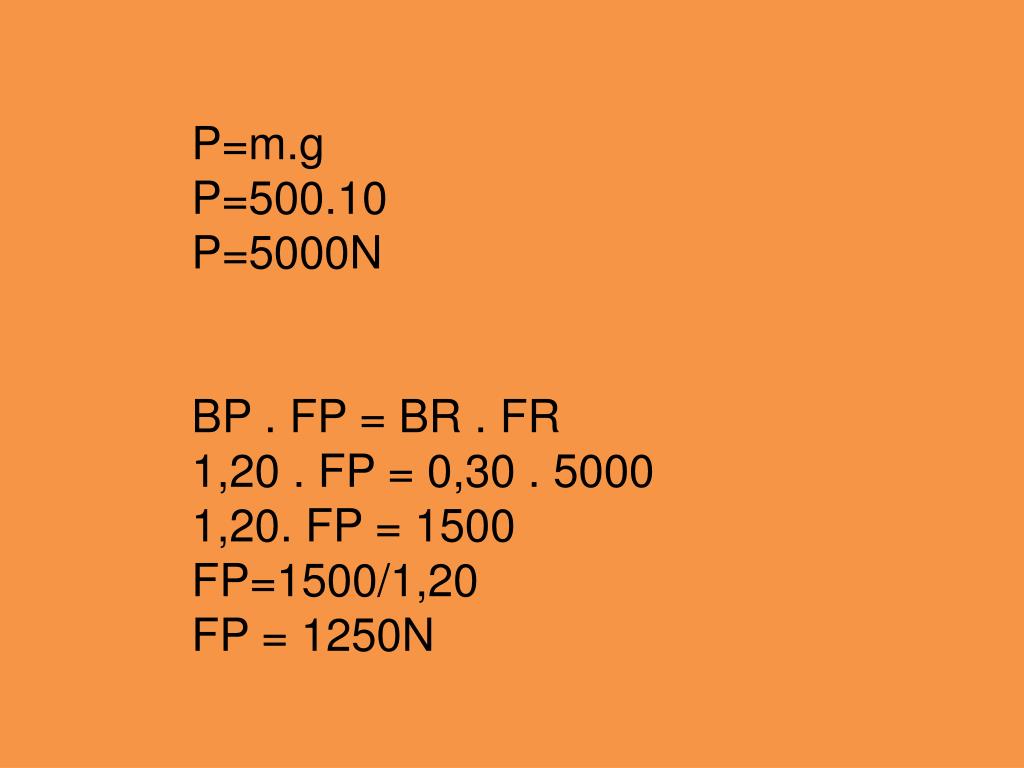

  17. P=m.g P=500.10 P=5000N BP . FP = BR . FR 1,20 . FP = 0,30 . 5000 1,20. FP = 1500 FP=1500/1,20 FP = 1250N

  18. É preciso erguer um peso de 1000kg por meio de uma alavanca; qual deve ser a força potente (P) , se os braços de alavanca são 1,20m para a força potente (P) e 0,24m para a resistência?

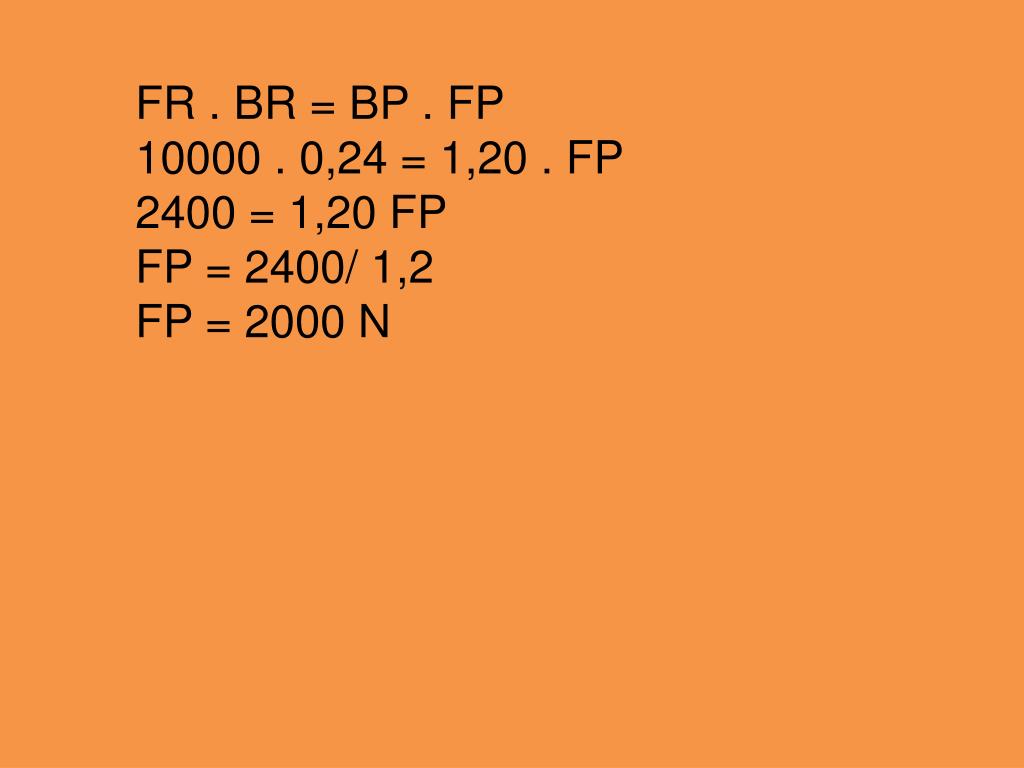

  19. FR . BR = BP . FP 10000 . 0,24 = 1,20 . FP 2400 = 1,20 FP FP = 2400/ 1,2 FP = 2000 N
