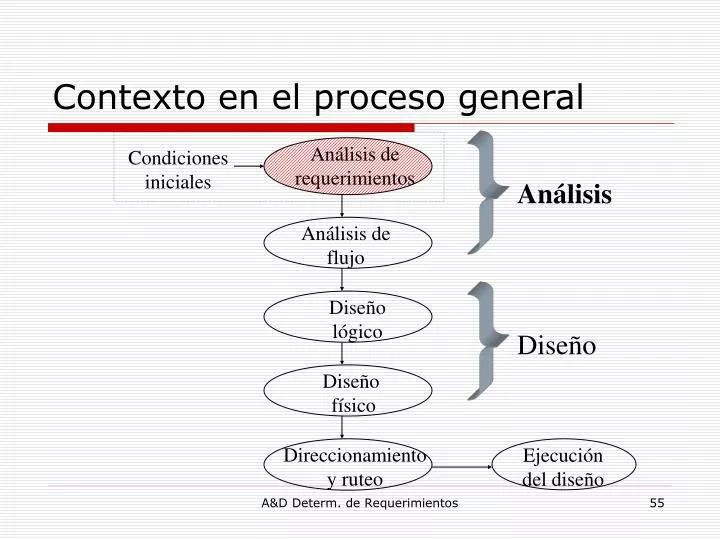

  1. Análisis de requerimientos Condiciones iniciales Análisis Análisis de flujo Diseño lógico Diseño Direccionamiento y ruteo Diseño físico Ejecución del diseño Contexto en el proceso general A&D Determ. de Requerimientos

  2. Resultados • Los resultados de la etapa son: • Especificación de requerimientos • Hojas de trabajo • Mapa de aplicaciones • Esquema que muestra • Ubicación física de edificios y estaciones que usan las aplicaciones en estudio • Ambito de las aplicaciones A&D Determ. de Requerimientos

  3. Usuario Usuario Aplicación Aplicación Host Host Red Ofrece Componentes • Componentes y relaciones del sistema Servicios Solicita A&D Determ. de Requerimientos

  4. Requerimientos Requerimientos Requerimientos Requerimientos Naturaleza de los requerimientos Aplicaciones Hosts (PCs, servidores) Usuarios finales Redes existentes Diseño nueva red A&D Determ. de Requerimientos

  5. Requerimientos de usuario • Oportunidad • Interactividad • Confiabilidad • Calidad • Adaptabilidad • Seguridad • Factibilidad • Número de usuarios • Ubicación de los usuarios • Crecimiento esperado Usuario Usuario Aplicación Aplicación Host Host Red A&D Determ. de Requerimientos

  6. Retardo Confiabilidad Capacidad Requerimientos de usuario/servicio • Oportunidad • Interactividad • Confiabilidad • Calidad • Adaptabilidad • Seguridad • Factibilidad • Número de usuarios • Ubicación de los usuarios • Crecimiento esperado Usuario Usuario Aplicación Aplicación Host Host Red A&D Determ. de Requerimientos

  7. Requerimientos de aplicación • Grupo de aplicación al que pertenece • Tipo de aplicación • Características de rendimiento de la aplicación • Ubicaciones de la aplicación Usuario Usuario Aplicación Aplicación Host Host Red A&D Determ. de Requerimientos

  8. Requerimientos de Host • Tipos de hosts y equipamiento • Información sobre ubicaciones • Características de rendimiento de host/equipo Usuario Usuario Aplicación Aplicación Host Host Red A&D Determ. de Requerimientos

  9. Requerimientos de red • Escalabilidad • Servicios de red • Servicios de soporte • Interoperabilidad • Ubicación • Características de rendimiento de red Usuario Usuario Aplicación Aplicación Host Host Redes existentes Redes existentes Redes existentes A&D Determ. de Requerimientos

  10. Otros requerimientos • Financieros o presupuestarios • Integración con otros tipos de medios de comunicación • teléfono • fax • video • etc. A&D Determ. de Requerimientos

  11. Contexto en el proceso de análisis Condiciones iniciales Captura de requerimientos Mapas de aplicaciones Desarrollar métricas de Servicio Vars. de adm. de red Modif. De rend. Usuario/Aplicación Caracterizar comportamiento Desarrollar umbrales de rendimiento Tipos de aplicaciones Distinguir entre requerim de servicio Guía para distinguir servicios Especif. de requerim. Establecer límites de flujo Modelos de flujo Identificar flujos backbone y compuestos Distribución de flujo Características del flujo Desarrollar especificación de flujos Algoritmo de especificación Plan de capacidad Plan de servicio

  12. Etapa: Capturar y listar requerimientos • Se desarrolla en base a las condiciones iniciales, con entradas desde los usuarios, clientes y personal de la red, y luego debe ser refinado. • Subetapas • Determinar condiciones iniciales. Estas incluyen: • Tipo de proyecto (nueva red, modificación, análisis, outsourcing) • Ambito del diseño (tamaño, distancia, número de sitios) • Objetivos iniciales • Fuerzas externas (políticas, administrativas, financieras) • Trabajar con los usuarios (durante todo el proceso) • Listar requerimientos y construir mapa de aplicaciones A&D Determ. de Requerimientos

  13. Métricas de servicio ¿Dónde se medirán? Método de medición Etapa:Desarrollar métricas de servicio • Propósito: medir rendimiento • Por ejemplo: • SNMP/CMIP -> Usado para medir pérdidas de paquetes • Ping -> Usado para monitorear retardos en la red. Otros. Tabla ejemplo A&D Determ. de Requerimientos

  14. Etapa:Caracterizar el rendimiento • Objetivo • Determinar, si se puede estimar, el rendimiento de la red mediante la comprensión de cómo los usuarios y sus aplicaciones funcionarán a través de la red • Subetapas • Definir patrones de uso • Un patrón simple sería: • Número de usuarios para cada aplicación • Frecuencia de uso esperada (nº de sesiones /usuario_día) • Duración promedio de la sesión • Estimación del nº de sesiones simultáneas por aplicación • Escoger los usuarios “más relevantes” A&D Determ. de Requerimientos

  15. Etapa:Caracterizar el rendimiento 2 • Subetapas (continuación) • Determinar comportamiento de la aplicación • Idea: Ajustar el rendimiento para la aplicación analizada • Considere determinar: • Tamaño de los datos que la aplicación procesará • Frecuencia y duración de la transferencia de los datos • Dirección del flujo (cliente <--> servidor) • Grado de multicasting (simple <--> muy complejo) • Escoger las aplicaciones “más relevantes” A&D Determ. de Requerimientos

  16. Etapa:Desarrollar umbrales de rendimiento • Tales como: • Umbrales generales • Umbrales específicos a un ambiente • Límites y garantías específicas por servicio • Subetapas • Desarrollar umbrales de Confiabilidad • Disponibilidad • Nivel de recuperación de fallas • Tasa de error o pérdida A&D Determ. de Requerimientos

  17. Etapa:Desarrollar umbrales de rendimiento 2 • Subetapas (continuación) • Desarrollar umbrales de Retardo • Existen • Retardo de interacción(INTD). Entre 10 a 30 ms • Retardo de tiempo de respuesta humano (HRT)  100 ms • Retardo de propagación de la red (extremo a extremo, de ida y vuelta -RTT- y del sistema). Se pueden medir usando Ping • Lo anterior permite calcular: respuesta del sistema = HRT/TCT, cuando HRT/RTT >= 1 respuesta del sistema = HRT/(RTT*TCT), cuando HRT/RTT < 1 • Si respuesta del sistema es menor a 3 => aplicación tipo FTP TCT: tiempo para completar una tarea A&D Determ. de Requerimientos

  18. Etapa:Desarrollar umbrales de rendimiento 3 • Subetapas (continuación) • Desarrollar umbrales de Capacidad • La idea es estimar tasa de datos • Estas tasas pueden ser • Peak • Promedio • Bajo • Una forma de estimar tasas de datos (cuando se desconoce información) es usar: • TCT • Cantidad de datos que se piensa transmitir. A&D Determ. de Requerimientos

  19. Etapa:Desarrollar umbrales de rendimiento 4 • Separar tipos de servicios. Se puede usar la siguiente pauta: • Determinar si alguna de las aplicaciones tiene requerimientos específicos de rendimiento (determinístico o garantizado) • Tipificar las aplicaciones • Misión crítica • Tiempo real • Tasa controlada A&D Determ. de Requerimientos

  20. Etapa:Desarrollar umbrales de rendimiento 5 • Separar tipos de servicios (continuación) • Agrupar las aplicaciones • De telemetría/Comando y Control • Visualización • Computación distribuida • Acceso, desarrollo y uso de Web • Transporte de datos • Teleservicio • De operación y administración A&D Determ. de Requerimientos

  21. Objetivos: nivel de servicio Disponibilidad de la red 99.8 a 100% Tiempo medio entre fallas de hw 1 mes Tiempo medio entre fallas de sw 1 mes Tiempo de respuesta promedio 10 minutos Tiempo de reparación promedio 1 hora Tiempo máx. de reparación 24 horas Rendimiento de la red 95%, t. Resp. < 2s Throughput promedio 64 kbps Tiempo medio restaurar disco 4 horas Tiempo medio restaurar archivo 1 hora Fuente: Networking. The New Enterprise. Harris Kern y otros. Prentice Hill. 1997 A&D Determ. de Requerimientos

  22. Velocidades de transferencia APLICACIONVELOCIDAD Comunicaciones personales 300 a 9600 bps o más Correo electrónico 2400 a 9600 bps o más Programas de control remoto 9600 a 56000 bps Consultas a base de datos Superior a 1 Mbps Audio digital 1 a 2 Mbps Acceso a imágenes 1 a 8 Mbps Video comprimido 2 a 10 Mbps Transmisiones médicas Superior a 50 Mbps Imágenes documentales 10 a 100 Mbps Imágenes científicas Superior a 1 Gbps Video sin comprimir 1 a 2 Gbps Fuente: Netware 4.1. Manual de referencia. 2ªed. Tom Sheldon McGraw Hill 1994 A&D Determ. de Requerimientos
