ELEMENTOS DE SEGURIDAD. ¿ Porqué se utilizan los elementos de seguridad?. Seguridad de personas . Seguridad de los bienes .

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'ELEMENTOS DE SEGURIDAD' - mira


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

¿Porqué se utilizan los elementos de seguridad?

Seguridad de personas.

Seguridad de los bienes.

  • El REBT establece la seguridad, como las especificaciones técnicas que deben reunir todas las instalaciones eléctricas, para asegurar su correcto funcionamiento y la seguridad de las personas y de los bienes.
partes de un circuito el ctrico

GENERADOR

RECEPTOR

CONDUCTOR

PARTES DE UN CIRCUITO ELÉCTRICO

BÁSICOS

INTERRUPTOR

CONMUTADOR

PULSADOR

CONTROL

CIRCUITO ELÉCTRICO

FUSIBLE

MAGNETOTÉRMICO (IGA, ICP, PIA)

DIFERENCIAL

PROTECCIÓN

cuadro de mando y protecci n de una vivienda
CUADRO DE MANDO Y PROTECCIÓN DE UNA VIVIENDA

Interruptor Controlador de Potencia ( ICP )

Interruptor General Automático ( IGA )

Interruptor diferencial ( ID)

Pequeño Interruptor Automático ( PIA )

slide5

FUSIBLES

  • Es un dispositivo de protección, que está formado por un pequeño filamento de metal o aleación de bajo punto de fusión.
  • Se instala generalmente en los conductores de fase.
  • Se instala contra cortocircuitos y sobrecargas de larga duración.
slide6

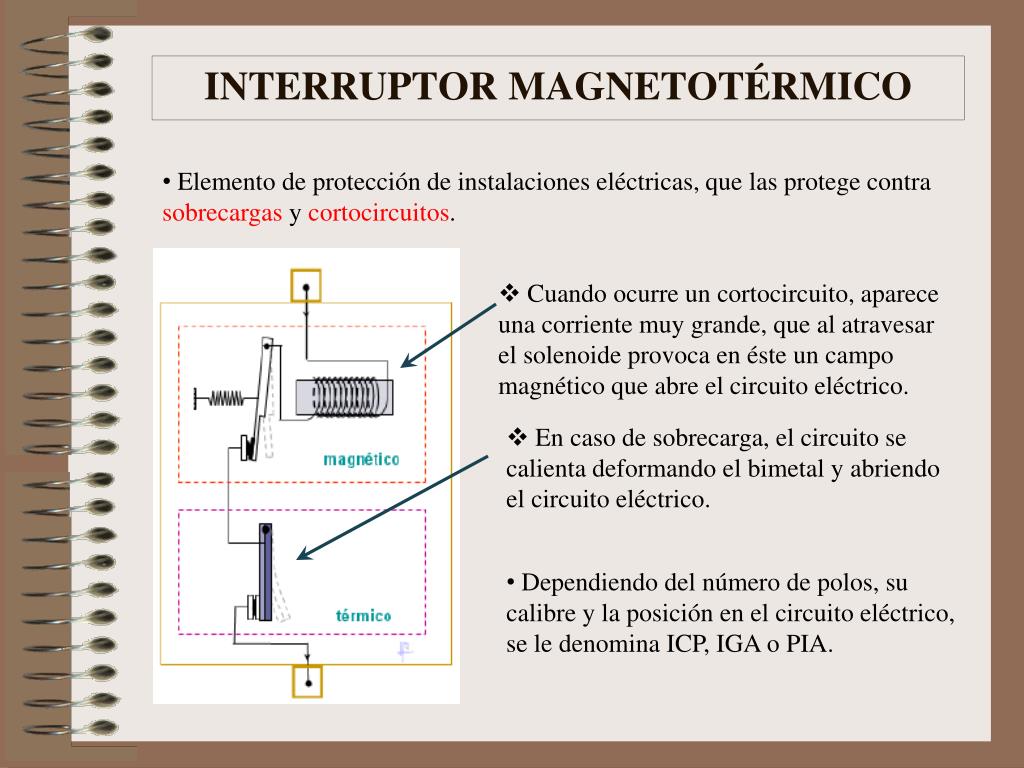

INTERRUPTOR MAGNETOTÉRMICO

  • Elemento de protección de instalaciones eléctricas, que las protege contra sobrecargas y cortocircuitos.
  • Cuando ocurre un cortocircuito, aparece una corriente muy grande, que al atravesar el solenoide provoca en éste un campo magnético que abre el circuito eléctrico.
  • En caso de sobrecarga, el circuito se calienta deformando el bimetal y abriendo el circuito eléctrico.
  • Dependiendo del número de polos, su calibre y la posición en el circuito eléctrico, se le denomina ICP, IGA o PIA.
slide7

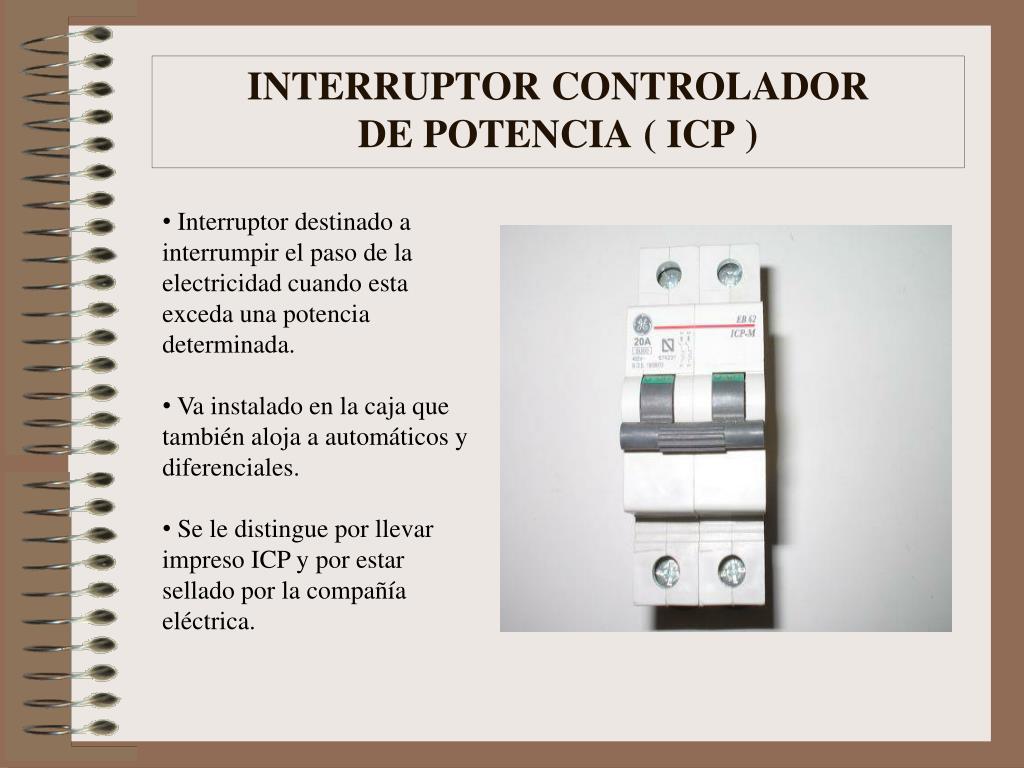

INTERRUPTOR CONTROLADOR

DE POTENCIA ( ICP )

  • Interruptor destinado a interrumpir el paso de la electricidad cuando esta exceda una potencia
  • determinada.
  • Va instalado en la caja que también aloja a automáticos y diferenciales.
  • Se le distingue por llevar impreso ICP y por estar sellado por la compañía eléctrica.
slide8

INTERRUPTOR GENERAL AUTOMÁTICO (IGA)

  • Interruptor magnetotérmico utilizado como interruptor de protección general de todos los circuitos de un suministro.
  • Desconecta todo el sistema eléctrico de la instalación
  • Se suele utilizar en cuadros eléctricos donde uno o más circuitos ocupan la misma canalización.
slide9

PEQUEÑO INTERRUPTOR AUTOMÁTICO (PIA)

  • Interruptor magnetotérmico destinado a proteger una instalación contra sobrecargas y cortocircuitos.
  • Se instala dentro del cuadro general de mando y protección, habiendo un PIA, por cada circuito.
  • Son conocidos normalmente como automáticos.
slide10

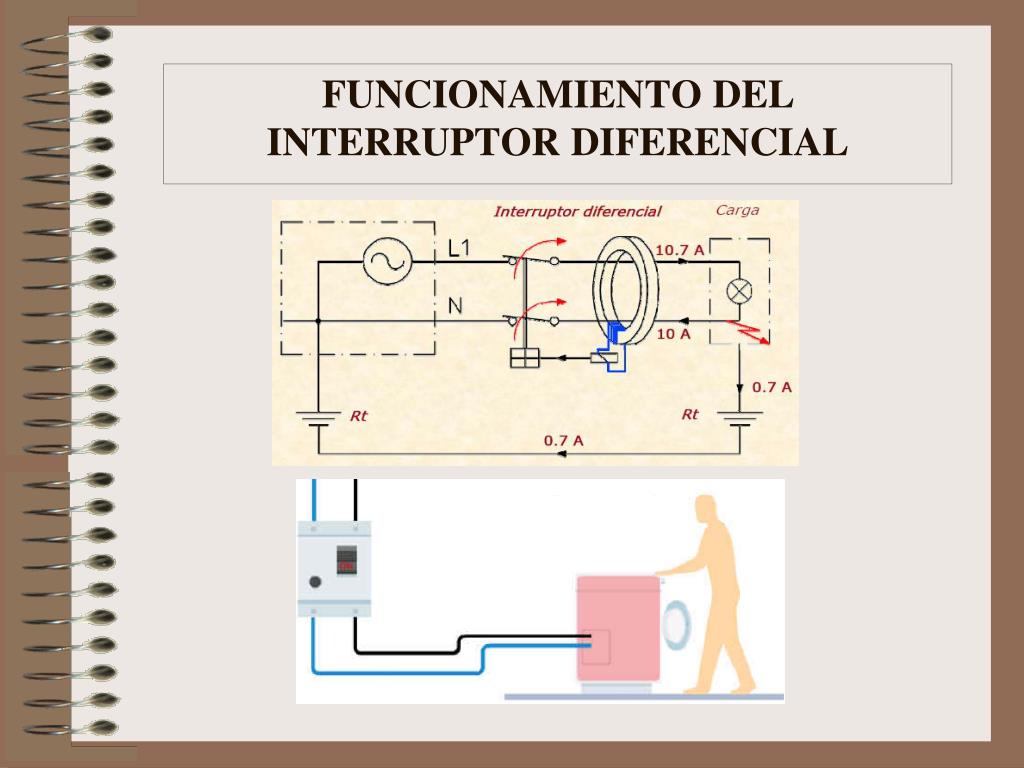

INTERRUPTOR DIFERENCIAL ( ID )

  • Interruptor que tiene la capacidad de detectar una diferencia entre la corriente de entrada y salida.
  • Cuando detecta esa diferencia de corriente, y es superior a un valor determinado (sensibilidad), el interruptor abre el circuito protegiendo la instalación.

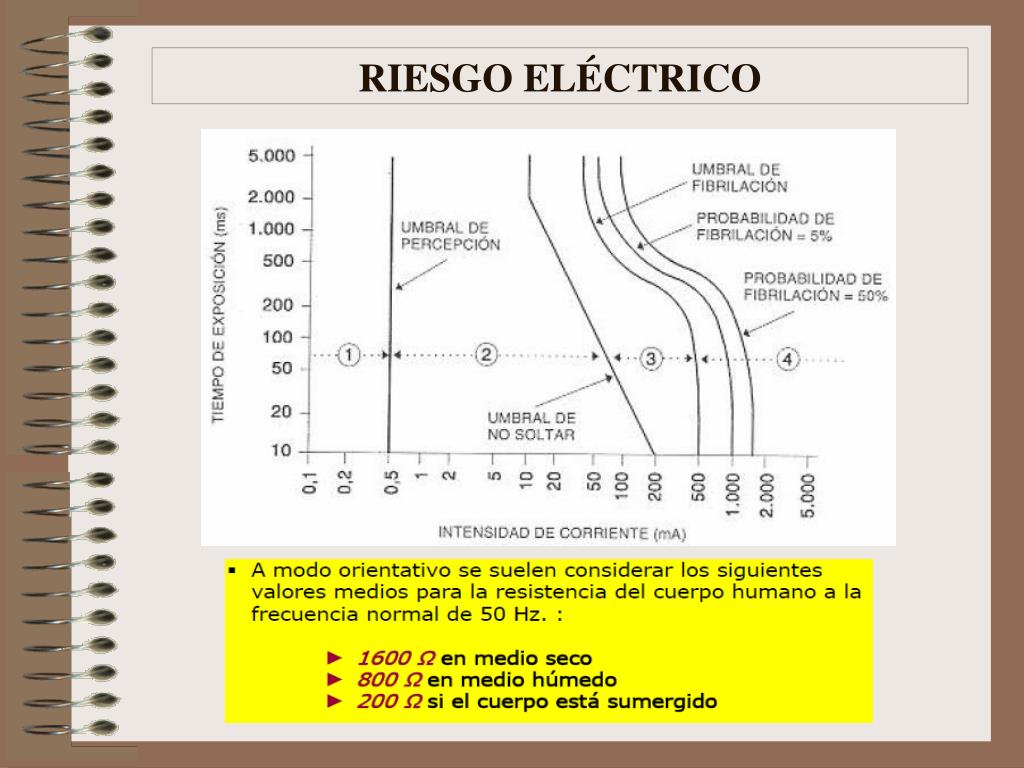

  • Se utiliza para proteger a los usuarios ante contactos con partes activas de la instalación.
