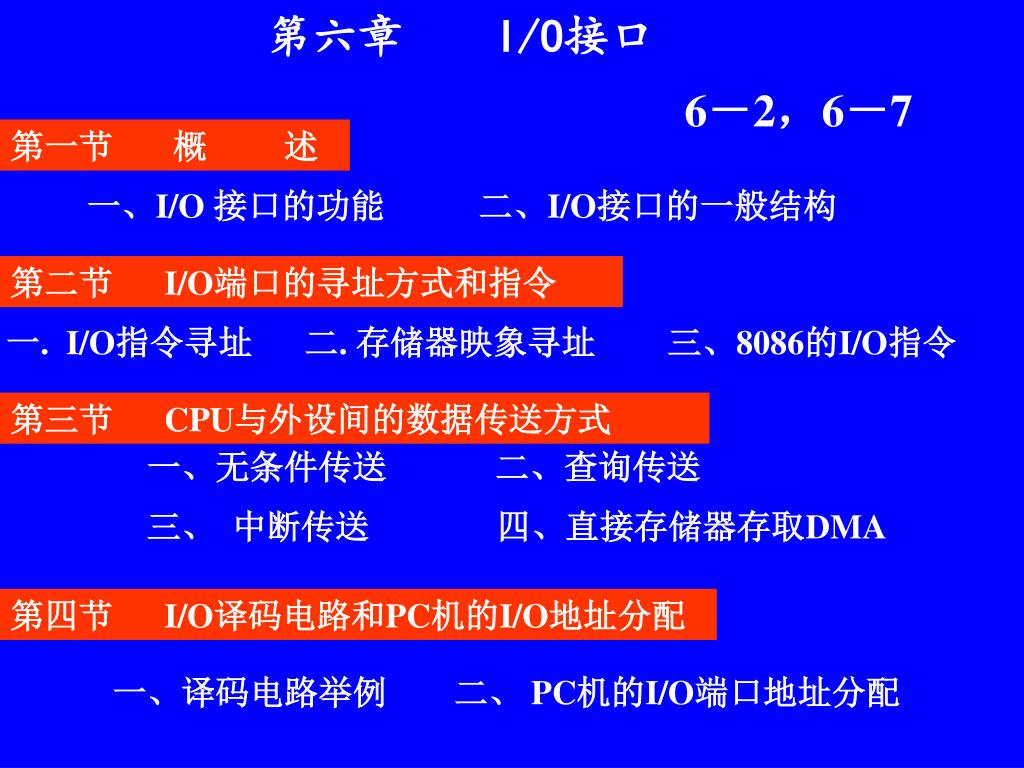

  1. 第六章 I/O接口 6－2，6－7 第一节 概 述 一、I/O 接口的功能 二、I/O接口的一般结构 第二节 I/O端口的寻址方式和指令 一. I/O指令寻址 二. 存储器映象寻址 三、8086的I/O指令 第三节 CPU与外设间的数据传送方式 一、无条件传送 二、查询传送 三、 中断传送 四、直接存储器存取DMA 第四节 I/O译码电路和PC机的I/O地址分配 一、译码电路举例 二、 PC机的I/O端口地址分配

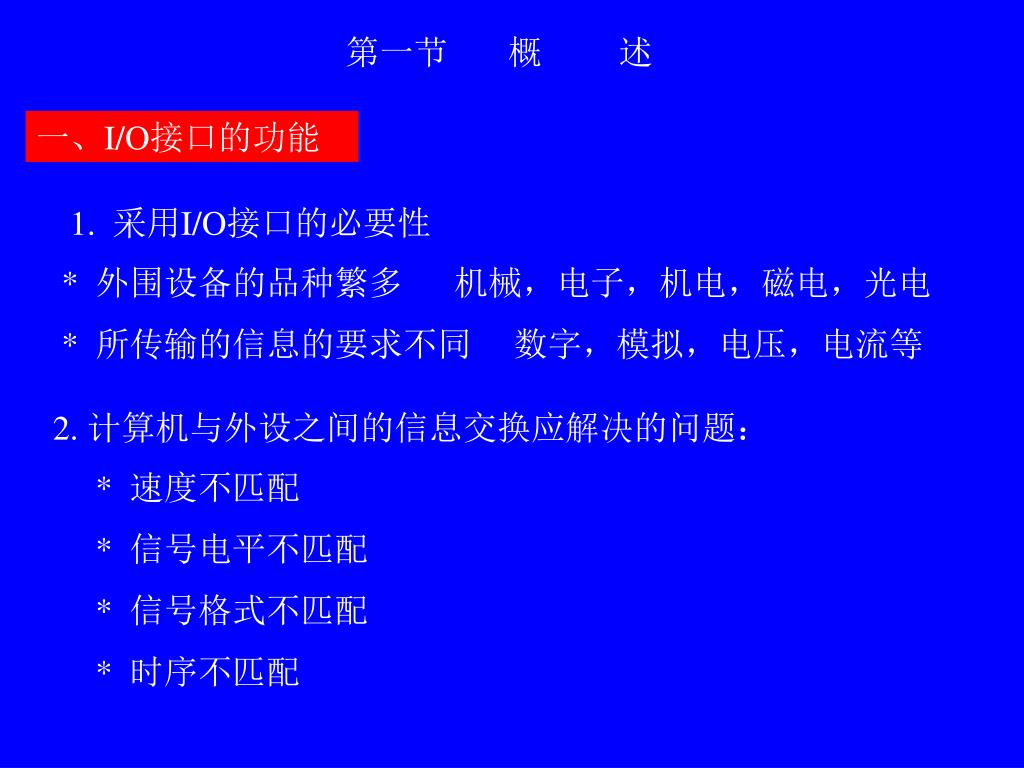

  2. 第一节 概 述 一、I/O接口的功能 1. 采用I/O接口的必要性 * 外围设备的品种繁多 机械，电子，机电，磁电，光电 * 所传输的信息的要求不同 数字，模拟，电压，电流等 2. 计算机与外设之间的信息交换应解决的问题： * 速度不匹配 * 信号电平不匹配 * 信号格式不匹配 * 时序不匹配

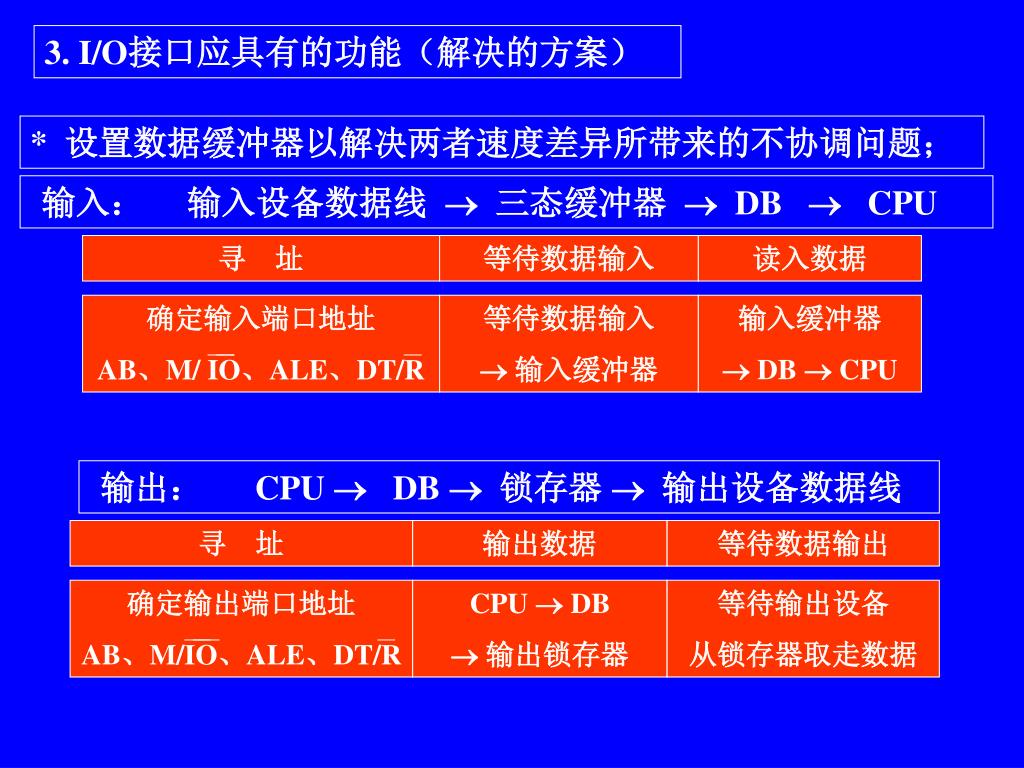

  3. 输出： CPU  DB  锁存器  输出设备数据线 * 设置数据缓冲器以解决两者速度差异所带来的不协调问题； 输入： 输入设备数据线  三态缓冲器  DB  CPU 寻 址 输出数据 等待数据输出 确定输出端口地址 AB、M/IO、ALE、DT/R CPU  DB  输出锁存器 等待输出设备 从锁存器取走数据 寻 址 等待数据输入 读入数据 确定输入端口地址 AB、M/ IO、ALE、DT/R 等待数据输入  输入缓冲器 输入缓冲器  DB  CPU 3. I/O接口应具有的功能（解决的方案）

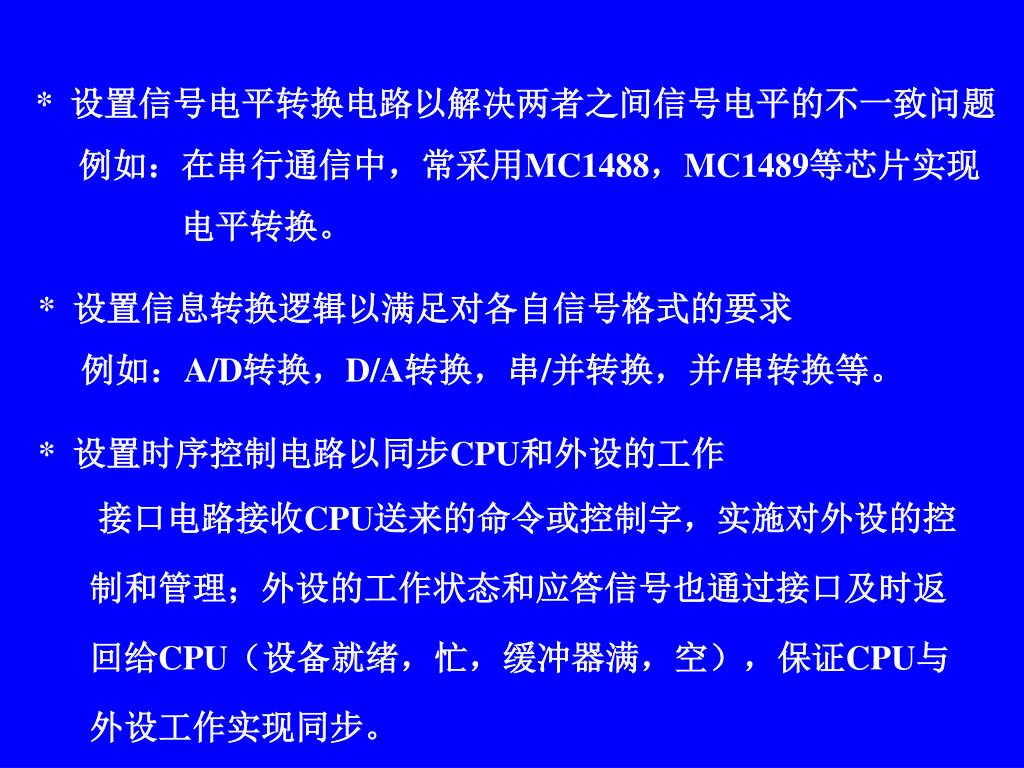

  4. * 设置信号电平转换电路以解决两者之间信号电平的不一致问题 例如：在串行通信中，常采用MC1488，MC1489等芯片实现 电平转换。 * 设置信息转换逻辑以满足对各自信号格式的要求 例如：A/D转换，D/A转换，串/并转换，并/串转换等。 * 设置时序控制电路以同步CPU和外设的工作 接口电路接收CPU送来的命令或控制字，实施对外设的控 制和管理；外设的工作状态和应答信号也通过接口及时返 回给CPU（设备就绪，忙，缓冲器满，空），保证CPU与 外设工作实现同步。

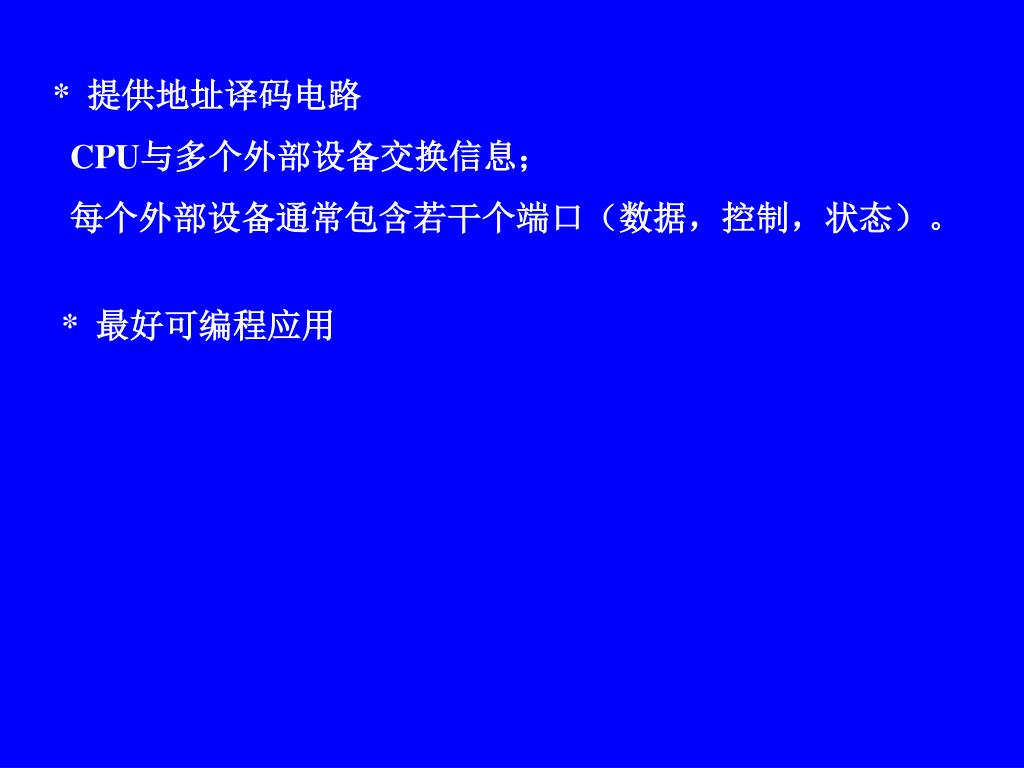

  5. * 提供地址译码电路 CPU与多个外部设备交换信息； 每个外部设备通常包含若干个端口（数据，控制，状态）。 * 最好可编程应用

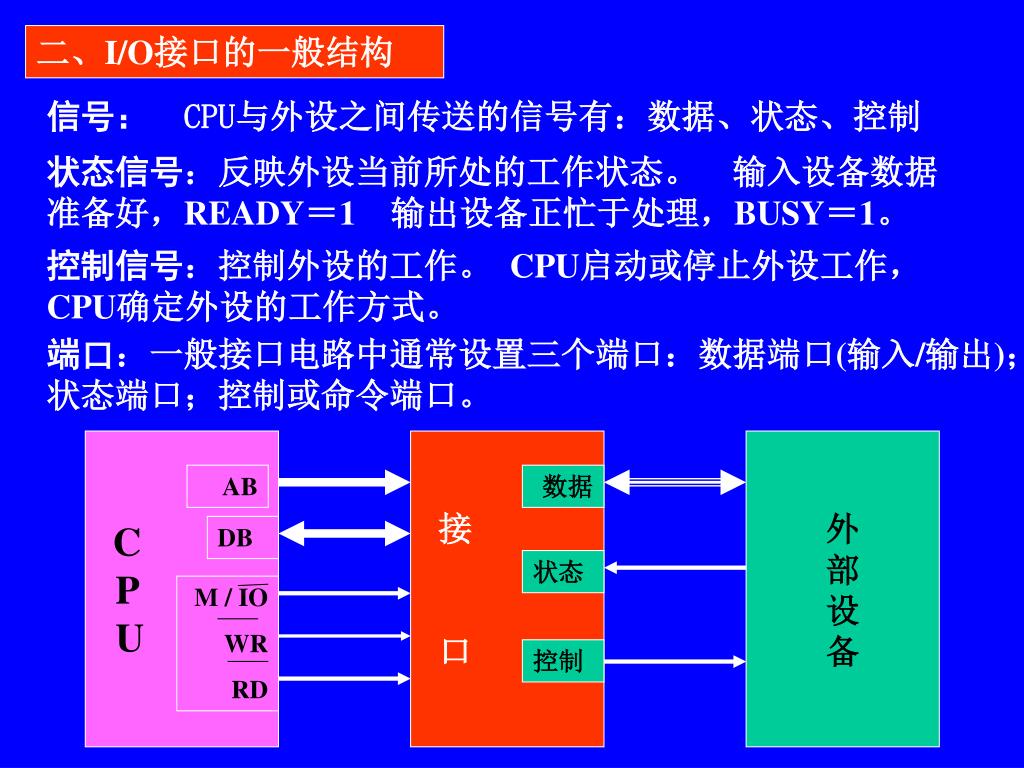

  6. 二、I/O接口的一般结构 信号： CPU与外设之间传送的信号有：数据、状态、控制 状态信号：反映外设当前所处的工作状态。 输入设备数据准备好，READY＝1 输出设备正忙于处理，BUSY＝1。 控制信号：控制外设的工作。 CPU启动或停止外设工作，CPU确定外设的工作方式。 端口：一般接口电路中通常设置三个端口：数据端口(输入/输出)；状态端口；控制或命令端口。 C P U 接 口 外 部 设 备 AB 数据 DB 状态 M / IO WR RD 控制

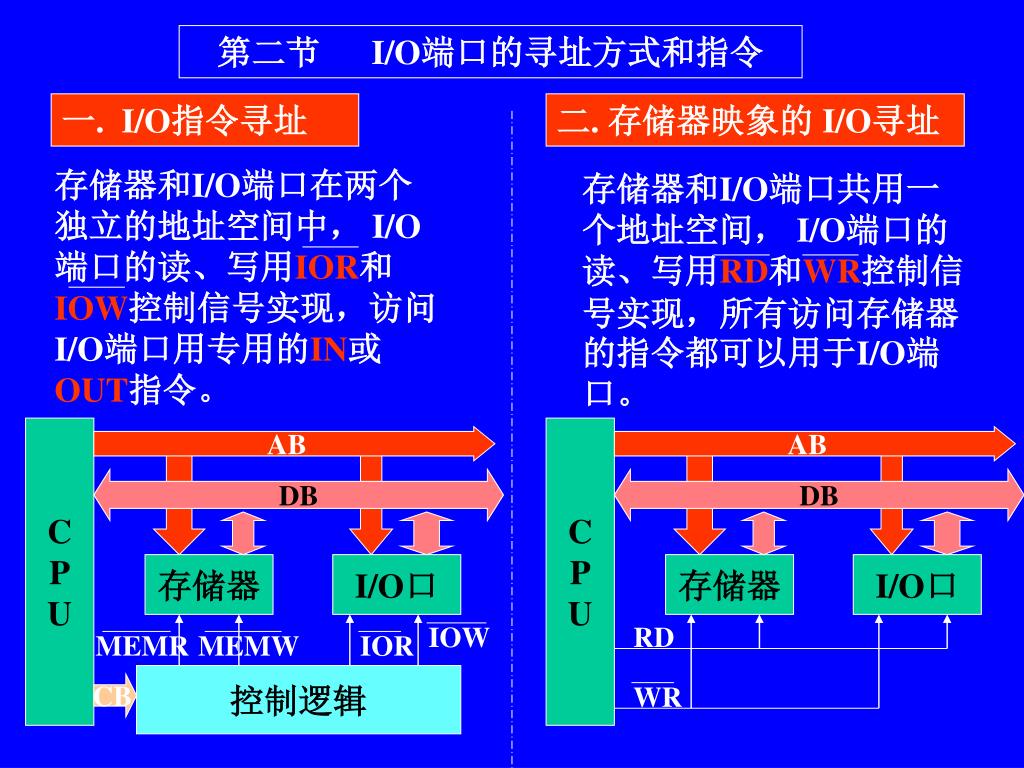

  7. 存储器和I/O端口共用一个地址空间， I/O端口的读、写用RD和WR控制信号实现，所有访问存储器的指令都可以用于I/O端口。 存储器和I/O端口在两个独立的地址空间中， I/O端口的读、写用IOR和IOW控制信号实现，访问I/O端口用专用的IN或OUT指令。 C P U AB DB 存储器 I/O口 RD WR 第二节 I/O端口的寻址方式和指令 一. I/O指令寻址 二. 存储器映象的 I/O寻址 C P U AB DB 存储器 I/O口 IOW MEMR MEMW IOR 控制逻辑 CB

  8. 三、8086的I/O指令 输入输出端口地址在指令中以立即数 n (8bit) 表明。直接寻址可寻址256个输入/输出端口。 IN AL， n 字节输入 (n 端口数据)  AL IN AX， n字输入 (n+1)：(n)  AX OUT n，AL 字节输出 (AL)  n 端口 OUT n，AX字输出 (AX)  n+1：n 输入输出端口地址由DX寄存器(16bit)间接寻址。间接寻址可寻址64K个输入/输出端口。 IN AL， DX 字节输入 ((DX))  AL IN AX， DX字输入 ((DX)+1)：((DX))  AX OUT DX，AL 字节输出 (AL)  (DX) OUT DX，AX字输出 (AX)  (DX)+1：(DX)

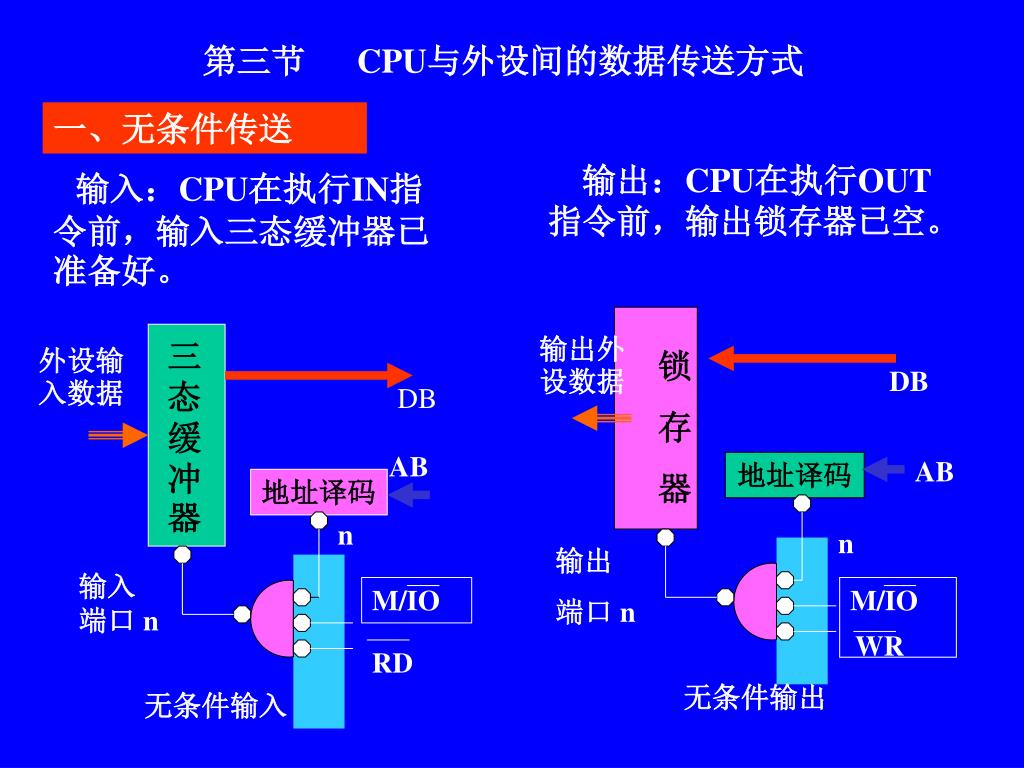

  9. 输出外设数据 三态缓冲器 外设输入数据 锁 存 器 DB DB AB AB 地址译码 地址译码 n n 输出 端口 n 输入 端口 n WR RD 无条件输出 无条件输入 M/IO M/IO 第三节 CPU与外设间的数据传送方式 一、无条件传送 输出：CPU在执行OUT指令前，输出锁存器已空。 输入：CPU在执行IN指令前，输入三态缓冲器已准备好。

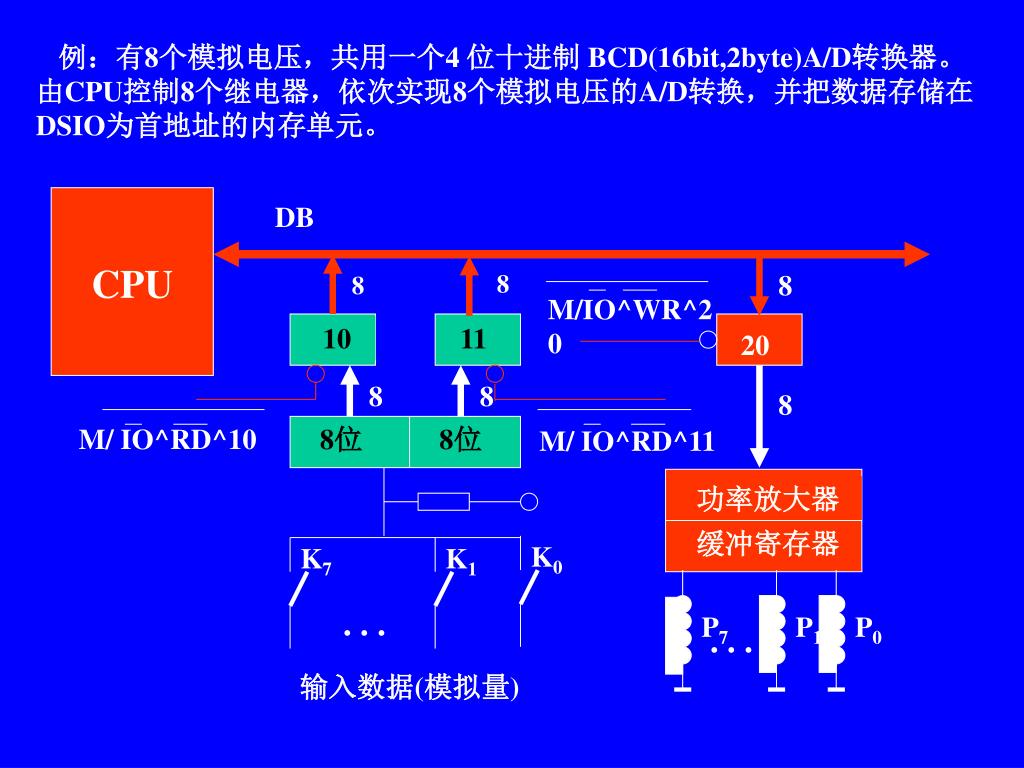

  10. DB CPU 8 8 8 M/IO^WR^20 10 11 20 8 8 8 8位 8位 功率放大器 M/ IO^RD^10 M/ IO^RD^11 缓冲寄存器 K0 K7 K1 . . . P7 P1 P0 . . . 输入数据(模拟量) 例：有8个模拟电压，共用一个4 位十进制 BCD(16bit,2byte)A/D转换器。由CPU控制8个继电器，依次实现8个模拟电压的A/D转换，并把数据存储在DSIO为首地址的内存单元。

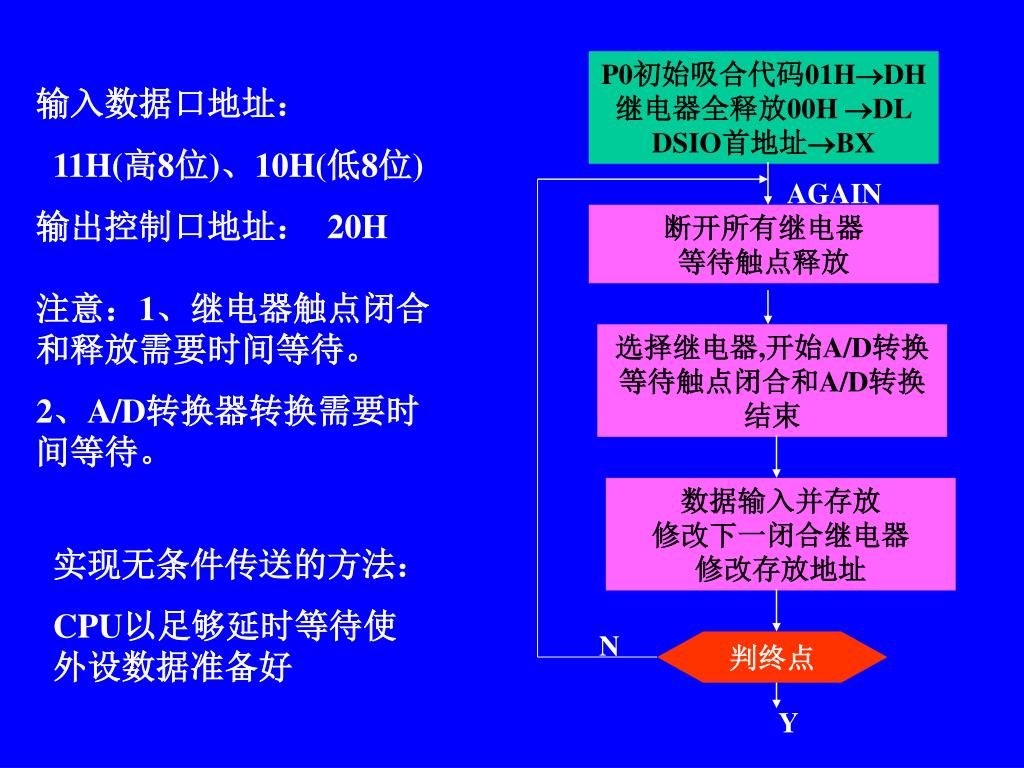

  11. P0初始吸合代码01HDH 继电器全释放00H DL DSIO首地址BX AGAIN 断开所有继电器 等待触点释放 选择继电器,开始A/D转换 等待触点闭合和A/D转换结束 数据输入并存放 修改下一闭合继电器 修改存放地址 N 判终点 Y 输入数据口地址： 11H(高8位)、10H(低8位) 输出控制口地址： 20H 注意：1、继电器触点闭合和释放需要时间等待。 2、A/D转换器转换需要时间等待。 实现无条件传送的方法： CPU以足够延时等待使外设数据准备好

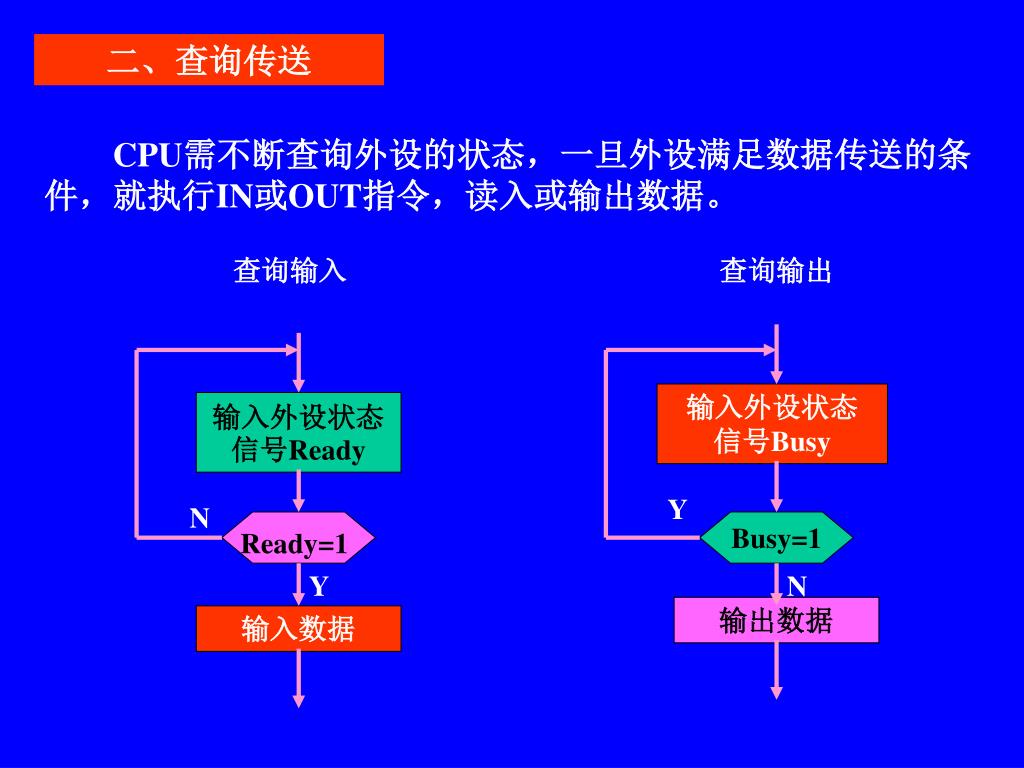

  12. 查询输入 查询输出 输入外设状态 信号Busy 输入外设状态信号Ready Y N Busy=1 Ready=1 Y N 输出数据 输入数据 二、查询传送 CPU需不断查询外设的状态，一旦外设满足数据传送的条件，就执行IN或OUT指令，读入或输出数据。

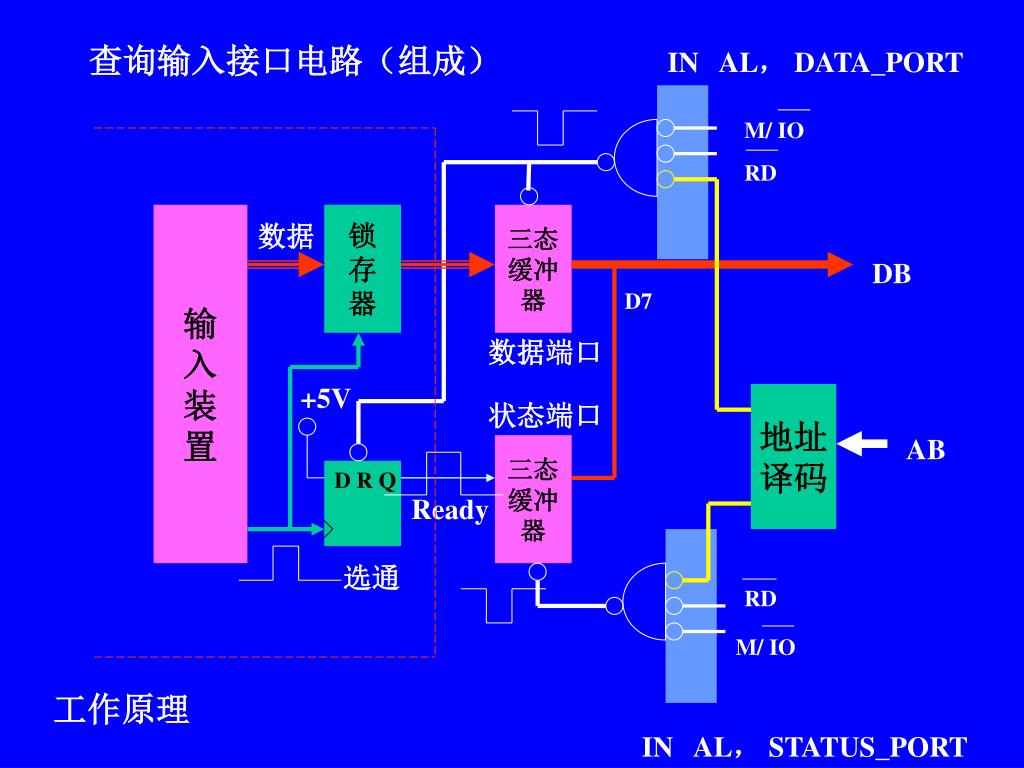

  13. RD 输 入 装 置 锁 存 器 三态 缓冲 器 数据 DB D7 数据端口 +5V 地址 译码 状态端口 AB 三态 缓冲 器 D R Q Ready 选通 RD M/ IO M/ IO 查询输入接口电路（组成） IN AL， DATA_PORT 工作原理 IN AL， STATUS_PORT

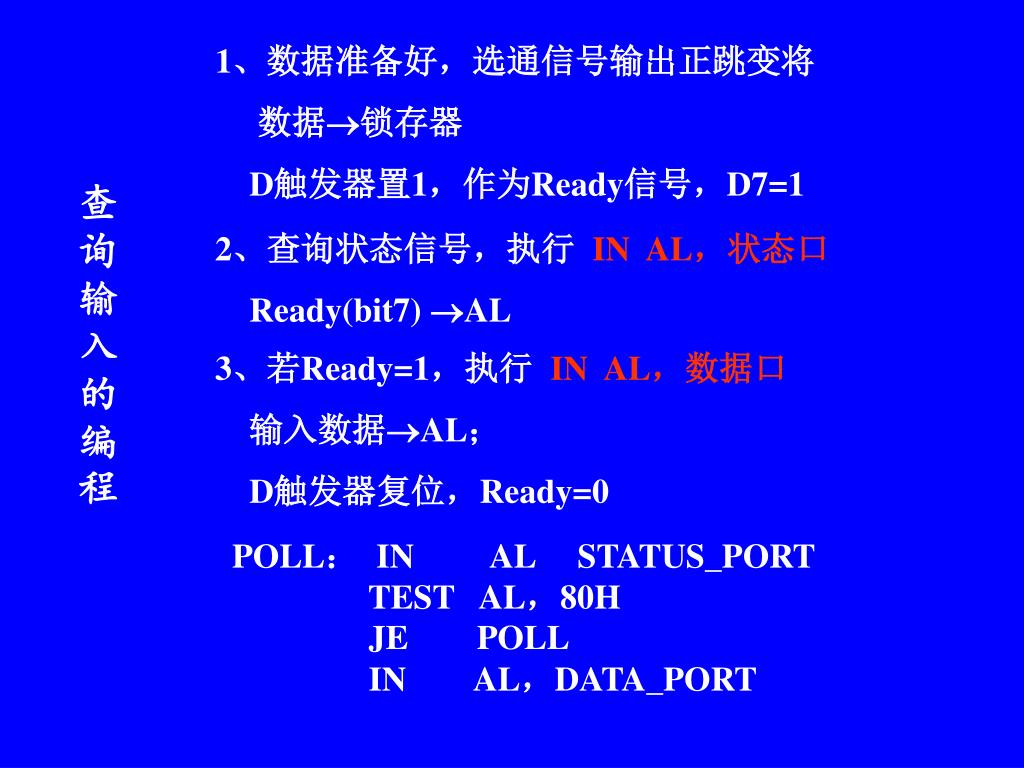

  14. 1、数据准备好，选通信号输出正跳变将 数据锁存器 D触发器置1，作为Ready信号，D7=1 查询输入的编程 2、查询状态信号，执行 IN AL，状态口 Ready(bit7) AL 3、若Ready=1，执行 IN AL，数据口 输入数据AL； D触发器复位，Ready=0 POLL： IN AL STATUS_PORT TEST AL，80H JE POLL IN AL，DATA_PORT

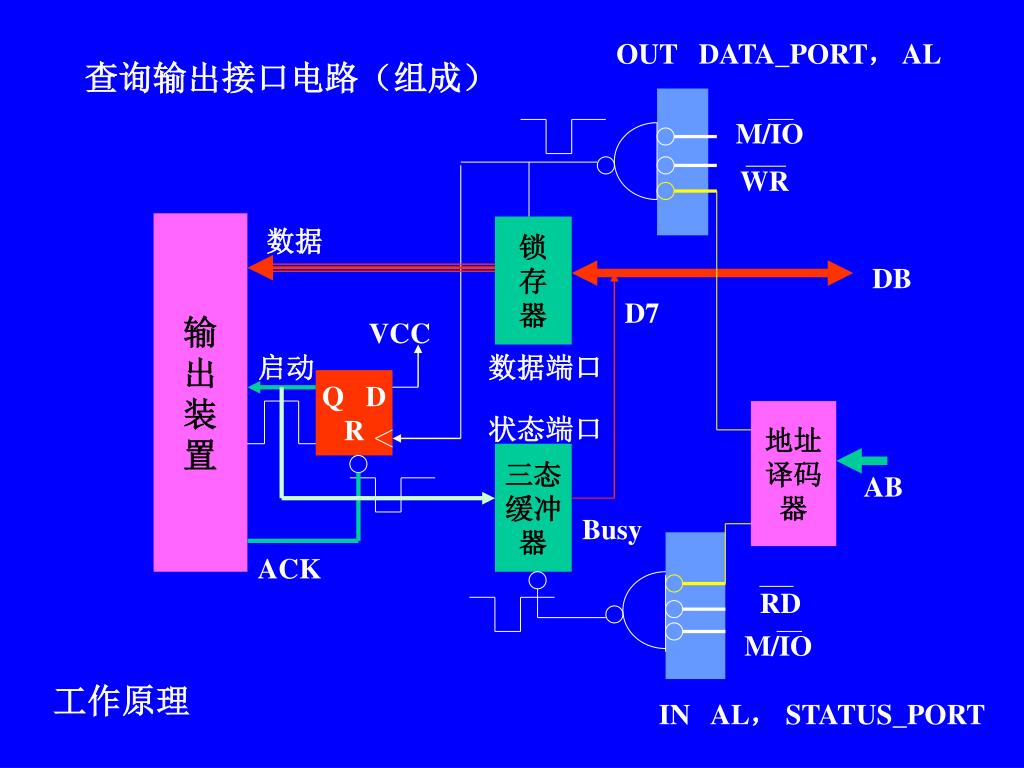

  15. 查询输出接口电路（组成） WR 输 出 装 置 锁 存 器 数据 DB D7 VCC 启动 数据端口 Q D R 地址 译码 器 状态端口 三态 缓冲 器 AB Busy ACK RD M/IO M/IO 工作原理 OUT DATA_PORT， AL IN AL， STATUS_PORT

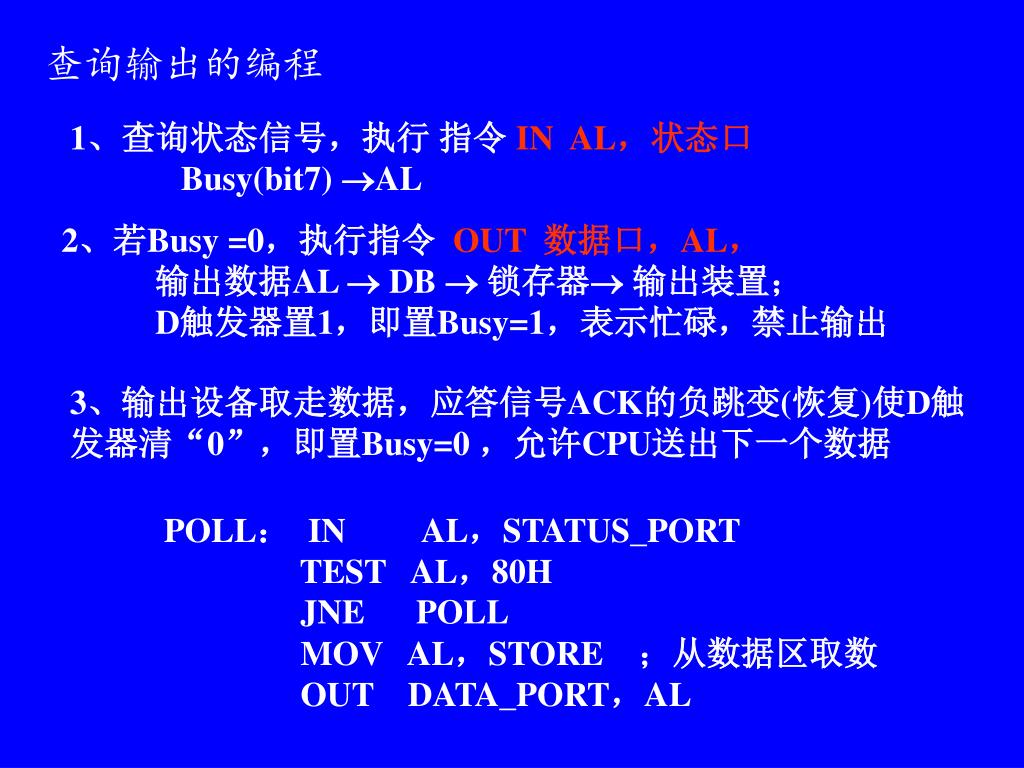

  16. 查询输出的编程 1、查询状态信号，执行 指令 IN AL，状态口 Busy(bit7) AL 2、若Busy =0，执行指令 OUT 数据口，AL， 输出数据AL  DB  锁存器 输出装置； D触发器置1，即置Busy=1，表示忙碌，禁止输出 3、输出设备取走数据，应答信号ACK的负跳变(恢复)使D触发器清“0”，即置Busy=0，允许CPU送出下一个数据 POLL： IN AL，STATUS_PORT TEST AL，80H JNE POLL MOV AL，STORE ；从数据区取数 OUT DATA_PORT，AL

  17. DB CPU 数据 8 8bit bit0 M/ IO^RD^2 3 2 4 八个模拟量 输入数据 D4 数据 READY 启动 A/D转换 D2 D1 D0 M/IO^RD^3 多路开关 1个模拟量 例：查询数据输入，有8 个模拟电压，一个8bitA/D转换器。由CPU控制一个8选1多路开关，以及A/D转换启动。依次实现8个模拟电压的A/D转换，并把数据存储在DSTORE为首地址的内存单元中。（组成） M/ IO^WR^4

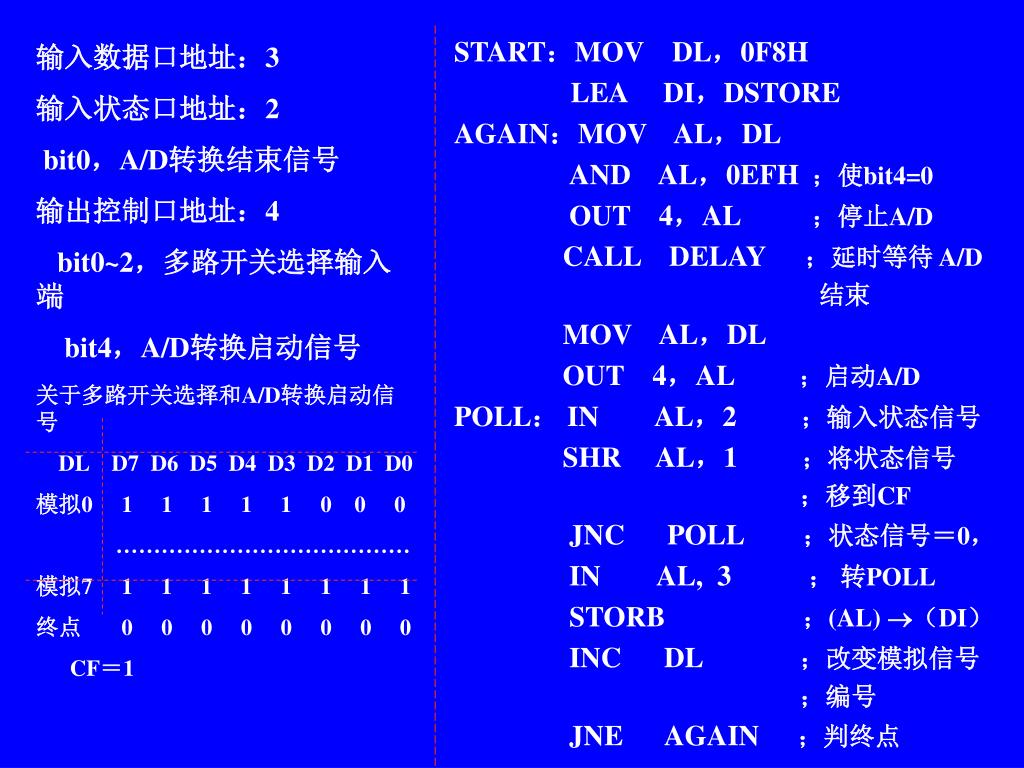

  18. 关于多路开关选择和A/D转换启动信号 DL D7 D6 D5 D4 D3 D2 D1 D0 模拟0 1 1 1 1 1 0 0 0 ………………………………… 模拟7 1 1 1 1 1 1 1 1 终点 0 0 0 0 0 0 0 0 CF＝1 START：MOV DL，0F8H LEA DI，DSTORE AGAIN：MOV AL，DL AND AL，0EFH；使bit4=0 OUT 4，AL；停止A/D CALL DELAY；延时等待 A/D 结束 MOV AL，DL OUT 4，AL；启动A/D POLL： IN AL，2；输入状态信号 SHR AL，1；将状态信号 ；移到CF JNC POLL；状态信号＝0， IN AL, 3； 转POLL STORB ；(AL) （DI） INC DL；改变模拟信号 ；编号 JNE AGAIN；判终点 输入数据口地址：3 输入状态口地址：2 bit0，A/D转换结束信号 输出控制口地址：4 bit0~2，多路开关选择输入端 bit4，A/D转换启动信号

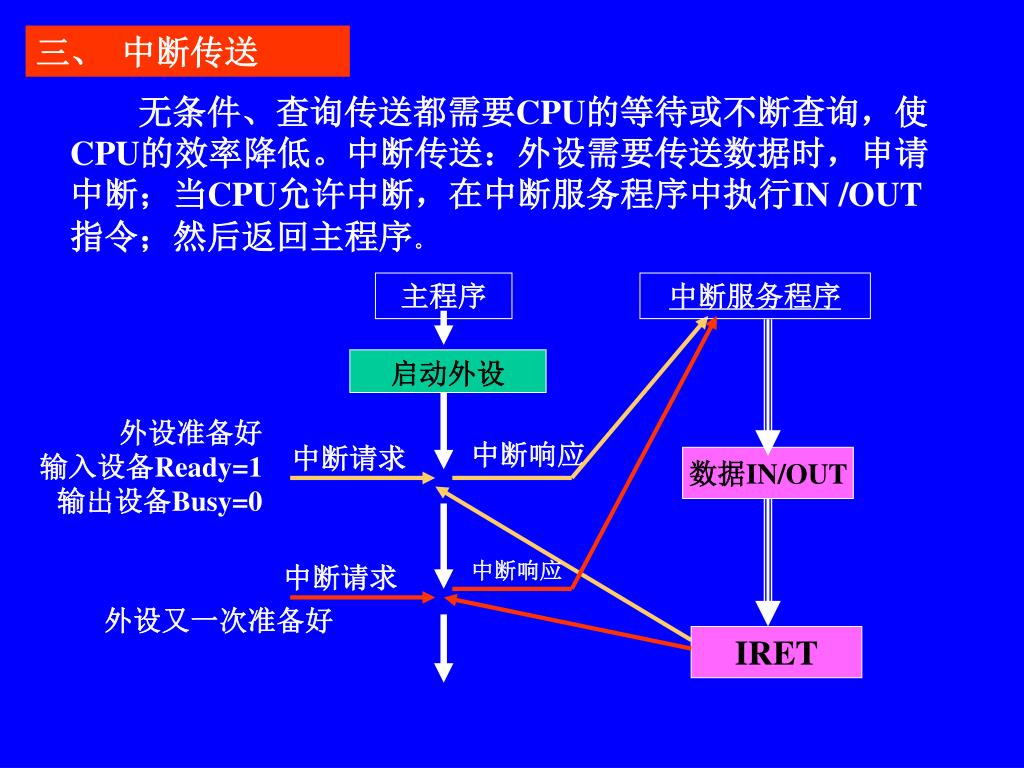

  19. 主程序 中断服务程序 启动外设 中断响应 数据IN/OUT 外设准备好 输入设备Ready=1 输出设备Busy=0 中断请求 中断响应 中断请求 IRET 外设又一次准备好 三、 中断传送 无条件、查询传送都需要CPU的等待或不断查询，使CPU的效率降低。中断传送：外设需要传送数据时，申请中断；当CPU允许中断，在中断服务程序中执行IN /OUT指令；然后返回主程序。

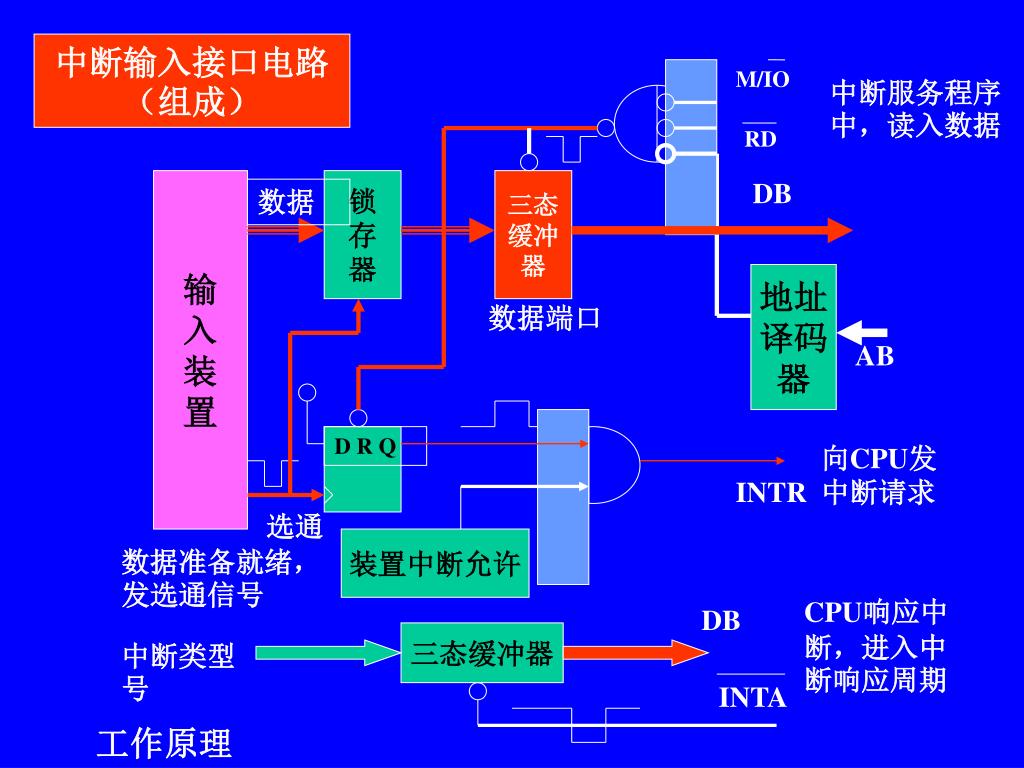

  20. M/IO RD 输 入 装 置 锁 存 器 三态 缓冲 器 DB 数据 地址 译码 器 数据端口 D R Q INTR 选通 装置中断允许 DB 三态缓冲器 中断类型号 INTA 中断输入接口电路（组成） 中断服务程序中，读入数据 AB 向CPU发中断请求 数据准备就绪，发选通信号 CPU响应中断，进入中断响应周期 工作原理

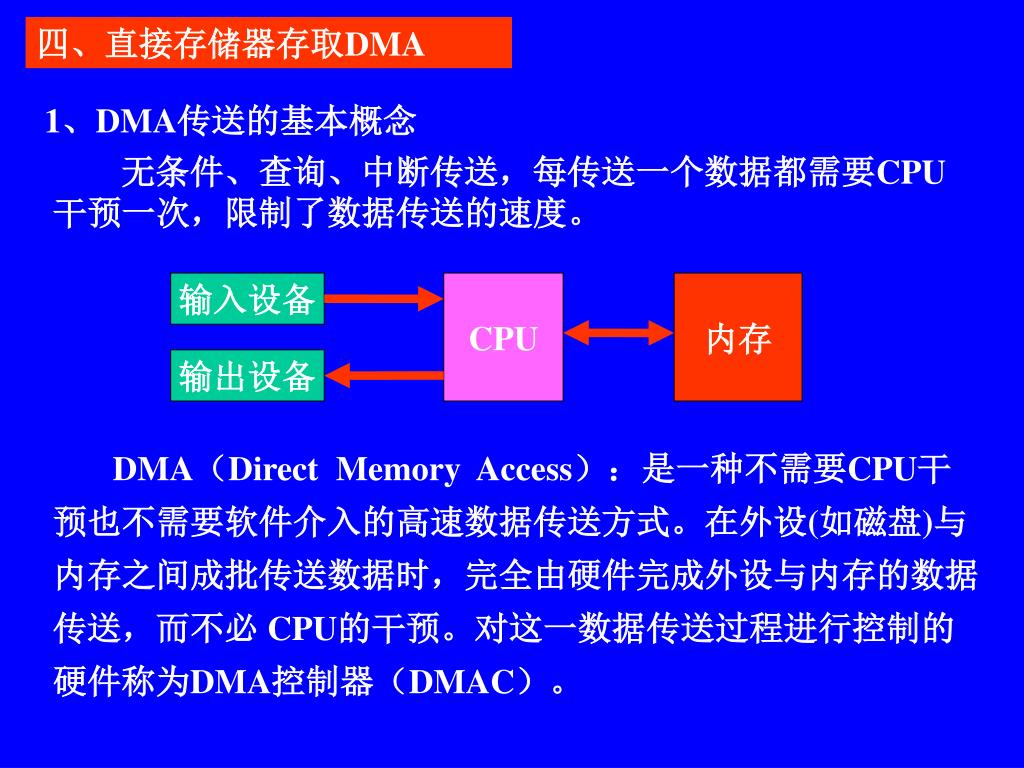

  21. 四、直接存储器存取DMA 1、DMA传送的基本概念 无条件、查询、中断传送，每传送一个数据都需要CPU干预一次，限制了数据传送的速度。 输入设备 CPU 内存 输出设备 DMA（Direct Memory Access）：是一种不需要CPU干预也不需要软件介入的高速数据传送方式。在外设(如磁盘)与内存之间成批传送数据时，完全由硬件完成外设与内存的数据传送，而不必 CPU的干预。对这一数据传送过程进行控制的硬件称为DMA控制器（DMAC）。

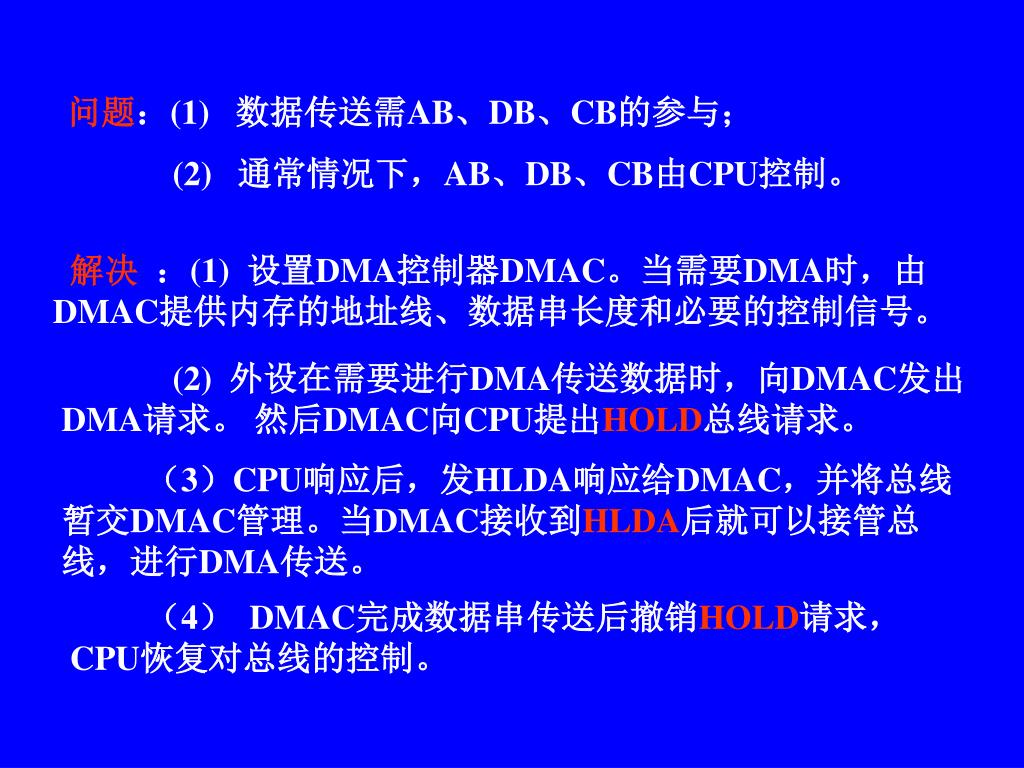

  22. 问题：(1) 数据传送需AB、DB、CB的参与； (2) 通常情况下，AB、DB、CB由CPU控制。 解决 ：(1) 设置DMA控制器DMAC。当需要DMA时，由DMAC提供内存的地址线、数据串长度和必要的控制信号。 (2) 外设在需要进行DMA传送数据时，向DMAC发出DMA请求。 然后DMAC向CPU提出HOLD总线请求。 （3）CPU响应后，发HLDA响应给DMAC，并将总线暂交DMAC管理。当DMAC接收到HLDA后就可以接管总线，进行DMA传送。 （4） DMAC完成数据串传送后撤销HOLD请求，CPU恢复对总线的控制。

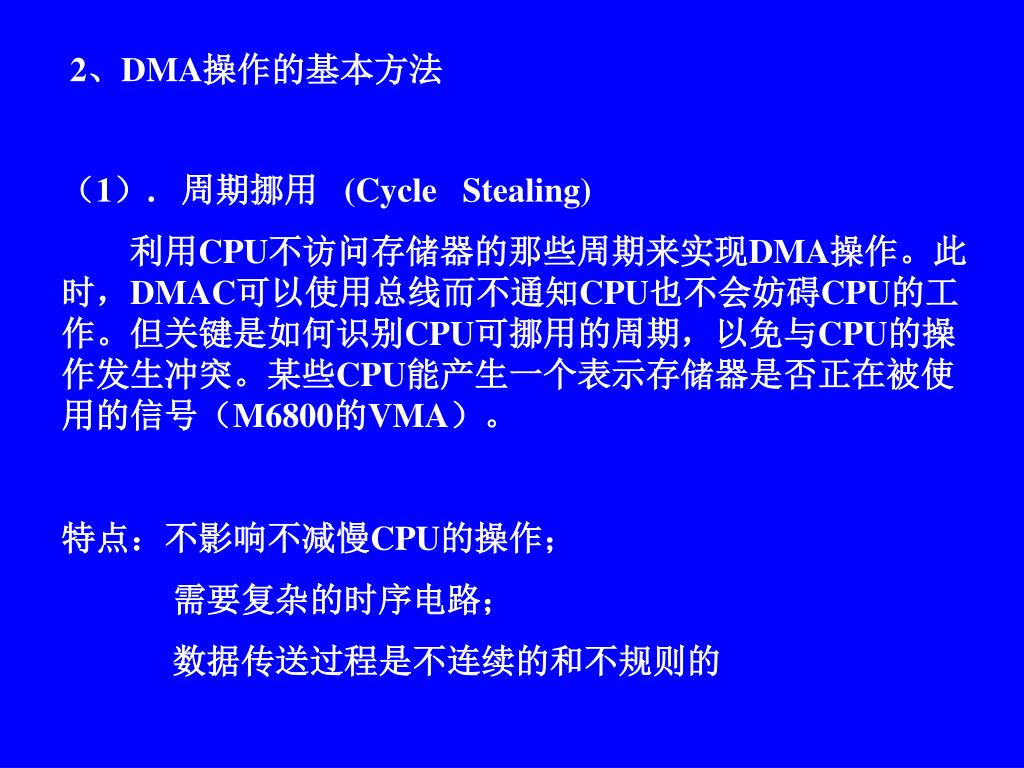

  23. 2、DMA操作的基本方法 （1）. 周期挪用 (Cycle Stealing) 利用CPU不访问存储器的那些周期来实现DMA操作。此时，DMAC可以使用总线而不通知CPU也不会妨碍CPU的工作。但关键是如何识别CPU可挪用的周期，以免与CPU的操作发生冲突。某些CPU能产生一个表示存储器是否正在被使用的信号（M6800的VMA）。 特点：不影响不减慢CPU的操作； 需要复杂的时序电路； 数据传送过程是不连续的和不规则的

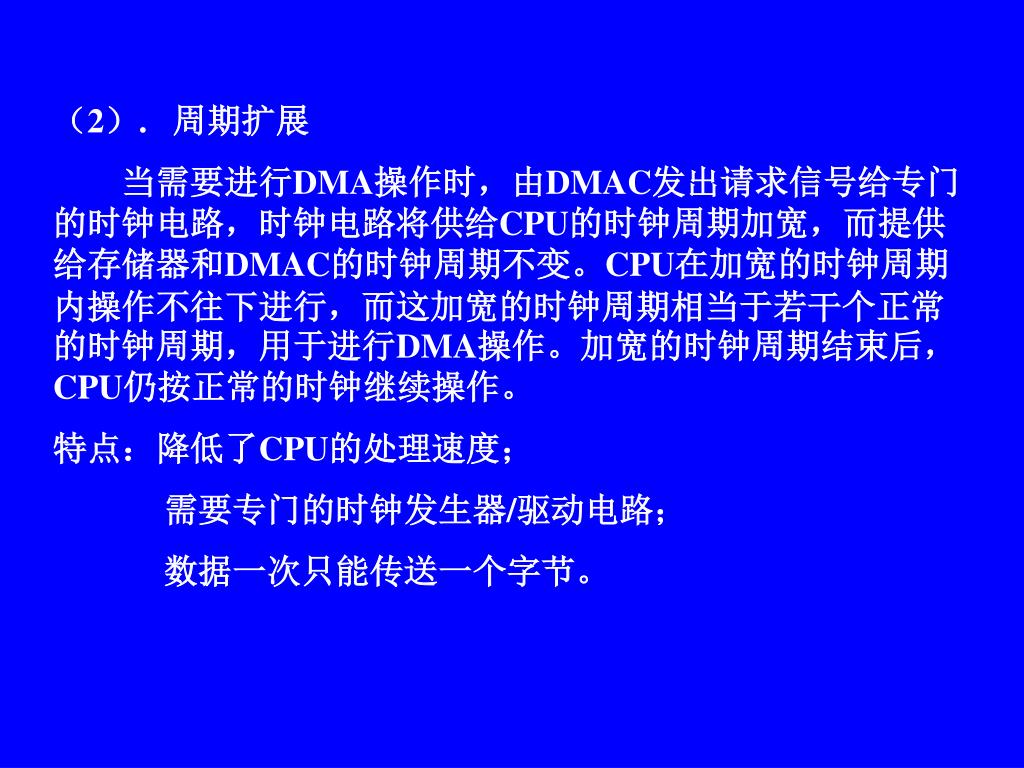

  24. （2）. 周期扩展 当需要进行DMA操作时，由DMAC发出请求信号给专门的时钟电路，时钟电路将供给CPU的时钟周期加宽，而提供给存储器和DMAC的时钟周期不变。CPU在加宽的时钟周期内操作不往下进行，而这加宽的时钟周期相当于若干个正常的时钟周期，用于进行DMA操作。加宽的时钟周期结束后，CPU仍按正常的时钟继续操作。 特点：降低了CPU的处理速度； 需要专门的时钟发生器/驱动电路； 数据一次只能传送一个字节。

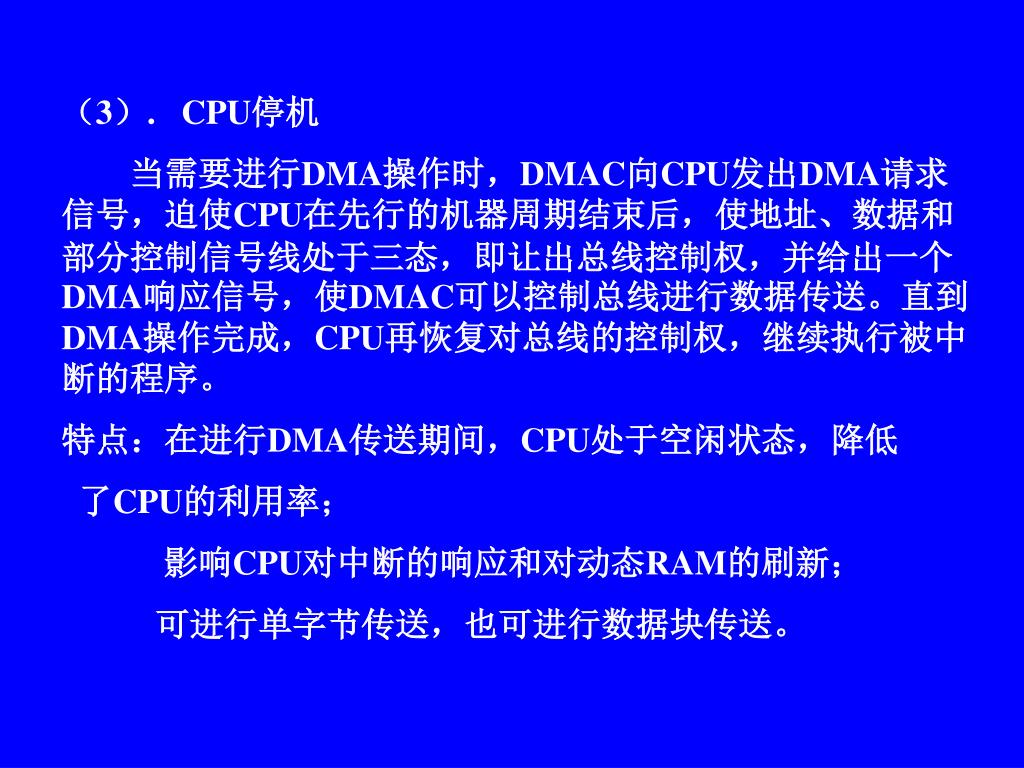

  25. （3）. CPU停机 当需要进行DMA操作时，DMAC向CPU发出DMA请求信号，迫使CPU在先行的机器周期结束后，使地址、数据和部分控制信号线处于三态，即让出总线控制权，并给出一个DMA响应信号，使DMAC可以控制总线进行数据传送。直到DMA操作完成，CPU再恢复对总线的控制权，继续执行被中断的程序。 特点：在进行DMA传送期间，CPU处于空闲状态，降低 了CPU的利用率； 影响CPU对中断的响应和对动态RAM的刷新； 可进行单字节传送，也可进行数据块传送。

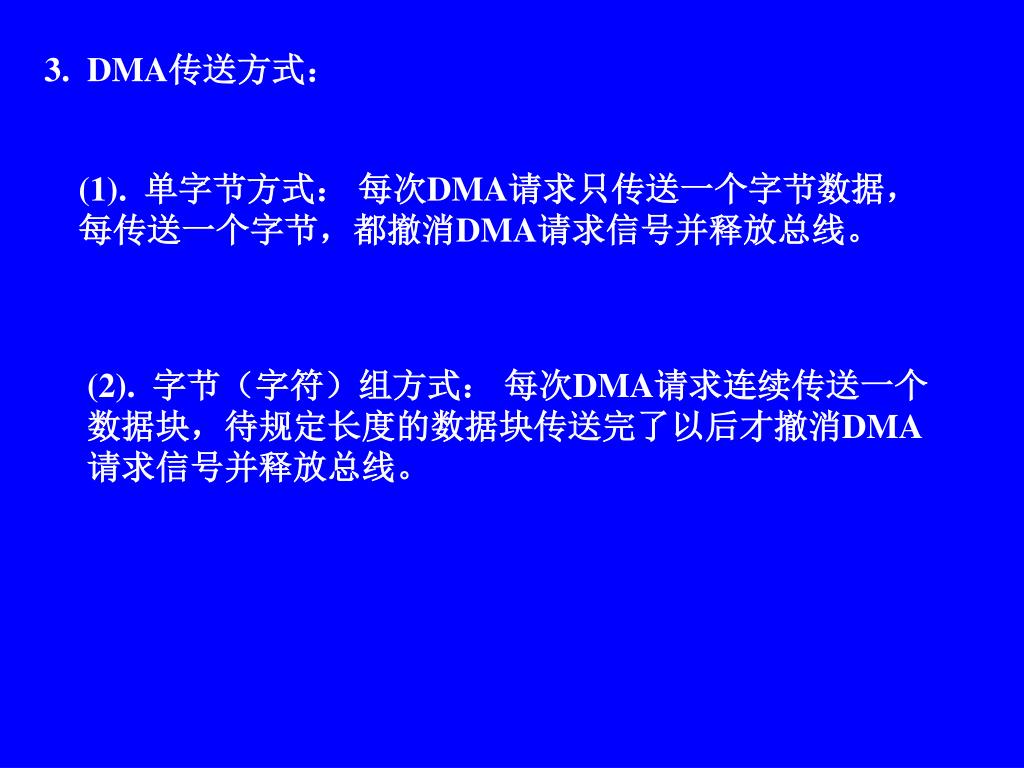

  26. 3. DMA传送方式： (1). 单字节方式： 每次DMA请求只传送一个字节数据，每传送一个字节，都撤消DMA请求信号并释放总线。 (2). 字节（字符）组方式： 每次DMA请求连续传送一个数据块，待规定长度的数据块传送完了以后才撤消DMA请求信号并释放总线。

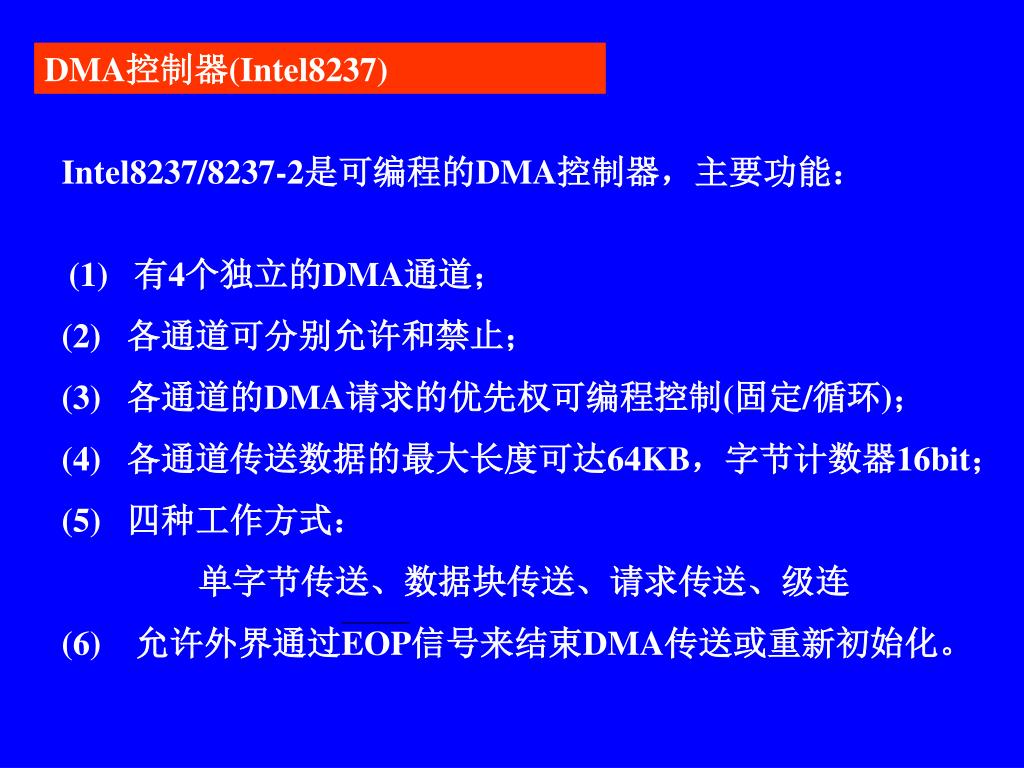

  27. DMA控制器(Intel8237) Intel8237/8237-2是可编程的DMA控制器，主要功能： (1) 有4个独立的DMA通道； (2) 各通道可分别允许和禁止； (3) 各通道的DMA请求的优先权可编程控制(固定/循环)； (4) 各通道传送数据的最大长度可达64KB，字节计数器16bit； (5) 四种工作方式： 单字节传送、数据块传送、请求传送、级连 (6) 允许外界通过EOP信号来结束DMA传送或重新初始化。

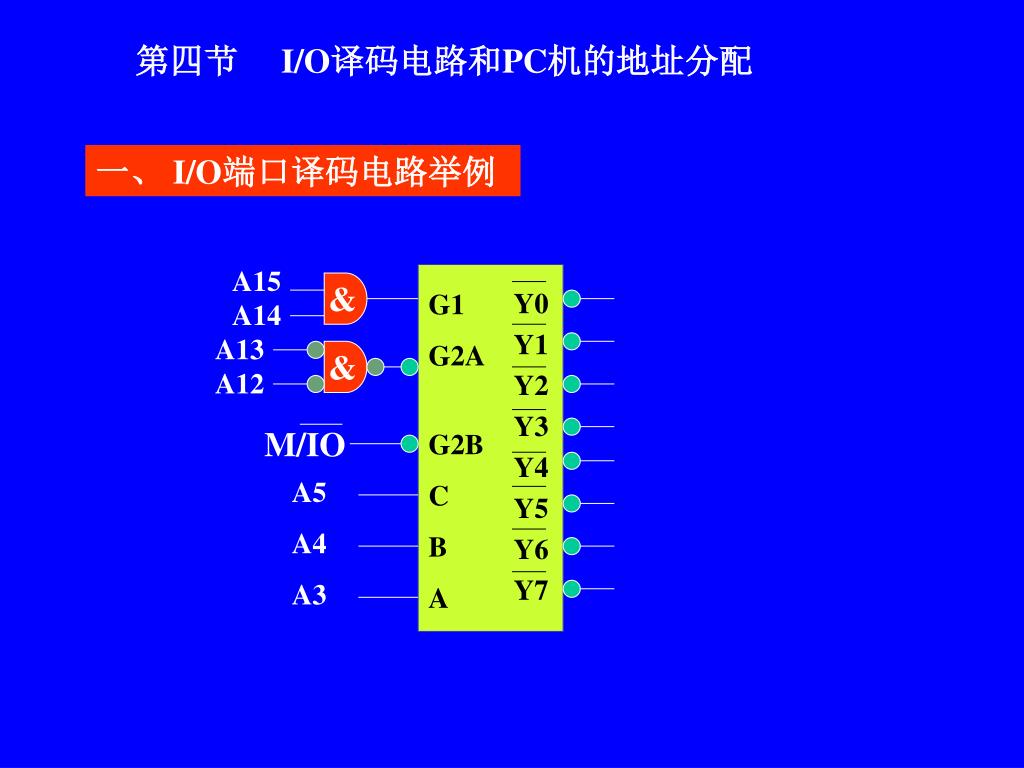

  28. Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 A15 A14 & G1 G2A G2B C B A A13 A12 M/IO A5 A4 A3 & 第四节 I/O译码电路和PC机的地址分配 一、 I/O端口译码电路举例

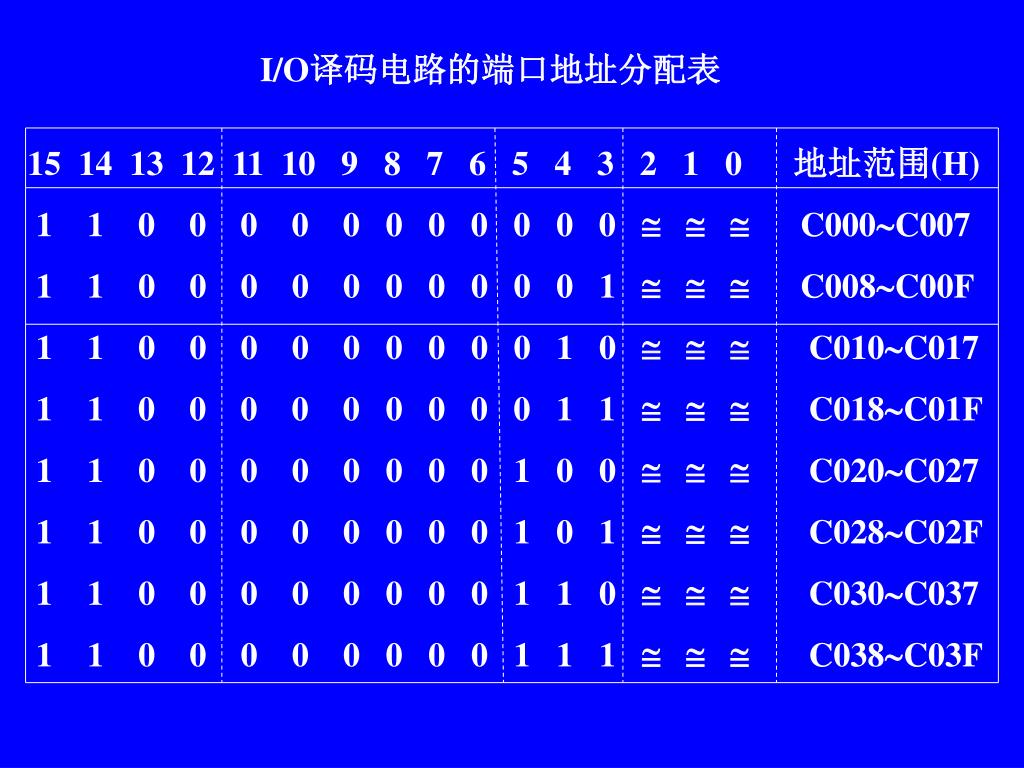

  29. I/O译码电路的端口地址分配表 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 地址范围(H) 1 1 0 0 0 0 0 0 0 0 0 0 0   C000C007 1 1 0 0 0 0 0 0 0 0 0 0 1   C008C00F 1 1 0 0 0 0 0 0 0 0 0 1 0   C010C017 1 1 0 0 0 0 0 0 0 0 0 1 1   C018C01F 1 1 0 0 0 0 0 0 0 0 1 0 0   C020C027 1 1 0 0 0 0 0 0 0 0 1 0 1   C028C02F 1 1 0 0 0 0 0 0 0 0 1 1 0   C030C037 1 1 0 0 0 0 0 0 0 0 1 1 1   C038C03F

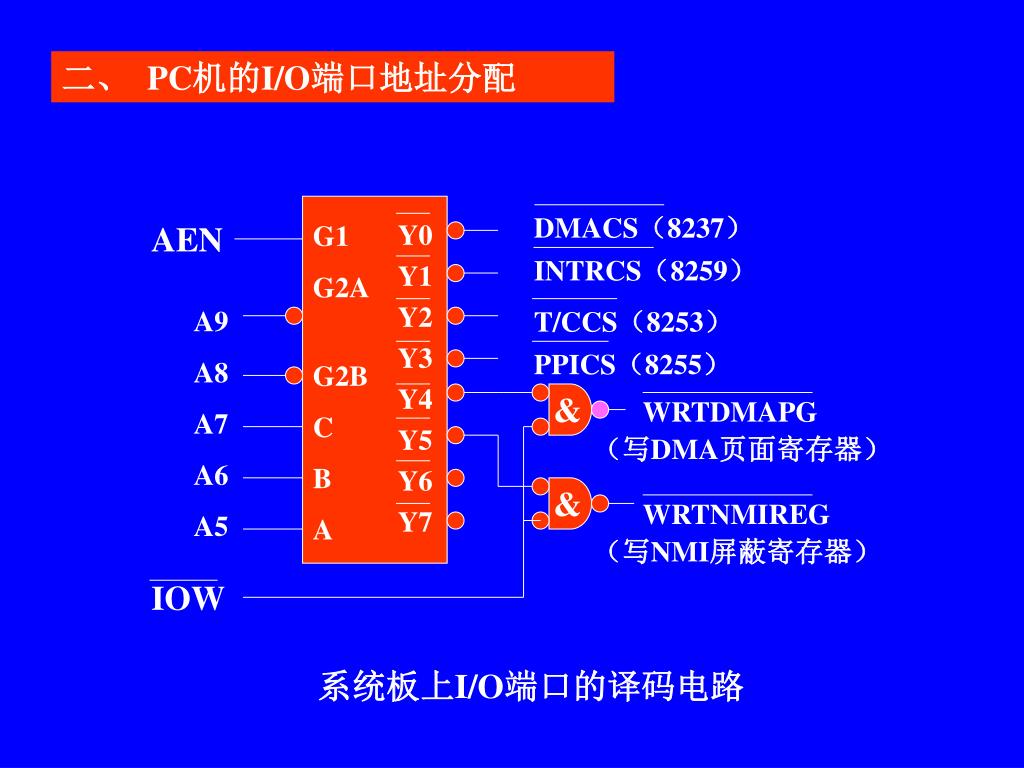

  30. AEN G1 G2A G2B C B A DMACS（8237） INTRCS（8259） Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 A9 A8 A7 A6 A5 T/CCS（8253） PPICS（8255） WRTDMAPG （写DMA页面寄存器） WRTNMIREG （写NMI屏蔽寄存器） IOW & & 二、 PC机的I/O端口地址分配 系统板上I/O端口的译码电路

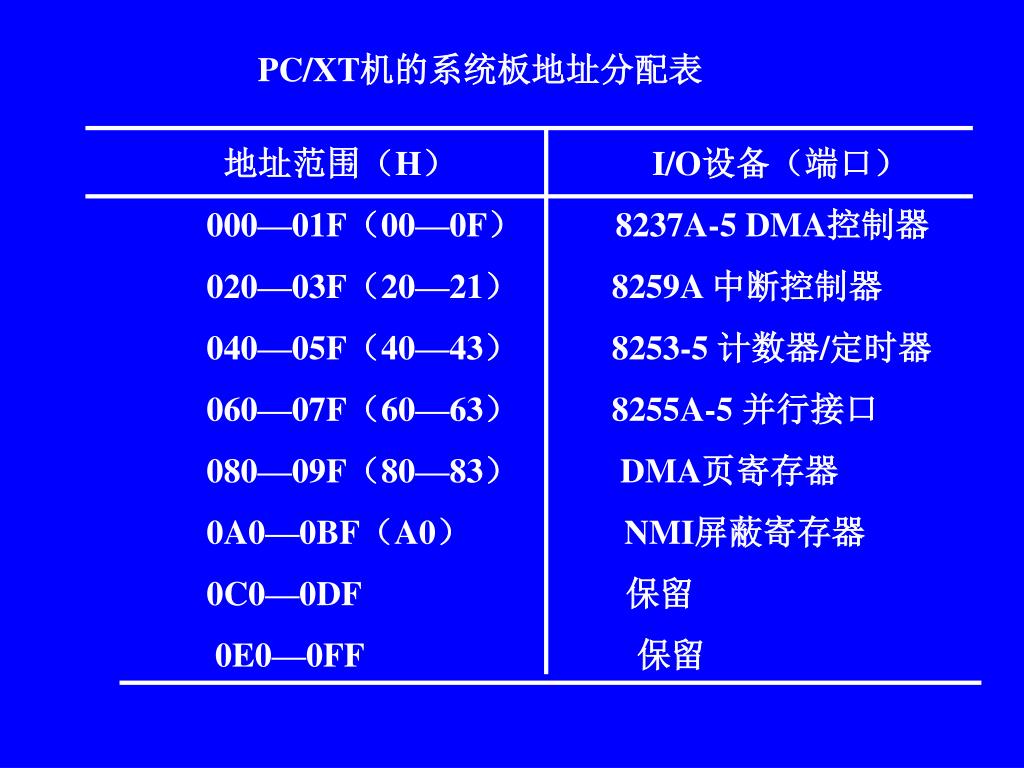

  31. 地址范围（H） I/O设备（端口） 000—01F（00—0F） 8237A-5 DMA控制器 020—03F（20—21） 8259A 中断控制器 040—05F（40—43） 8253-5 计数器/定时器 060—07F（60—63） 8255A-5 并行接口 080—09F（80—83） DMA页寄存器 0A0—0BF（A0） NMI屏蔽寄存器 0C0—0DF 保留 0E0—0FF 保留 PC/XT机的系统板地址分配表
