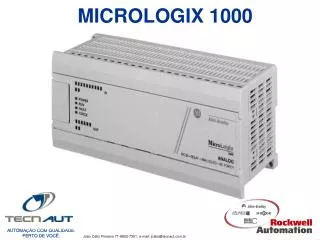

MICROLOGIX 1000

1. AUTOMAÇÃO COM QUALIDADE. PERTO DE VOCÊ. MICROLOGIX 1000

2. MicroLogix 1000...Uma Solução Completa • Micro Controlador MicroLogix 1000 • Operação em rede Ethernet, Devicenet, DH485 e DF1 • Sistemas SCADA • Software de programação windows 98, NT, 2000 e XP • Interface de operação gráfica

3. MicroLogix 1000 • Compatível com SLC 500 • 4 Tamanhos • 10, 16, 25 e 32 pontos de E/S • 2 Tipos de Alimentação • 120 Vca e 24 Vcc • Diversas Configurações de E/S • Entradas digitais 120Vca e 24Vcc • Saídas digitais a Relé e FET • Entradas e Saídas analógicas de corrente e tensão • Porta RS-232 • Protocolo Aberto DF1 Full-duplex • Protocolo Aberto DF1 Half-duplex slave • Protocolo DH485

4. MicroLogix 1000 * Para os modelos com 10 pontos o software de programação é gratuito * *

5. MicroLogix 1000

6. MicroLogix 1000 Novidades Objetivos • Crescer e manter o modelo ML1000 • Novo controlador para aplicações HVAC • 1761-L16NWA entradas 24V AC/DC, saidas a rele, alimentação 100 - 260V ACr • 1761-L16NWB entradas 24V AC/DC, saidas a rele, alimentação 24V DC • Entradas são adequadas • para aplicações 24V AC ou • 24V DC • Filtros são ajustáveis • apenas para 50 - 60 Hz • (não tem entradas de • alta velocidade)

7. MicroLogix 1000 Características Técnicas • “Grande” Capacidade de Memória: 1K • Uso otimizado da memória pelo programa • Funções Avançadas Potentes • Filtros de entrada ajustáveis • Contador de alta velocidade • Freqüência máxima: 6,6 KHz • Contagem bidirecional usando encoder • Interrupção por Tempo e Rotina de Falha • Características Voltadas Para OEMs • Armazenamento de programa em EEPROM • “Password” para aplicação • Trava para OEMs • Arquivo de diagnóstico multi-ponto

8. MicroLogix 1000 Características • Amplo Conjunto de Instruções • Programação em Ladder (RSLogix) ou Booleana (HHP) • EEPROM Interna para Back-up de Programa • Método de back-up superior a bateria ou capacitor • NÃO necessita trocar bateria, NÃO tem capacitor para perder carga • Dados São Protegidos em Caso de Perda de Energia • Todos os dados são escritos na EEPROM nestes casos • Grande Capacidade de Corrente na Saída • Relés: 2,5A • Transistores (MOSFET): 1,0A • Uma Única Placa de Circuito Impresso • Possibilitada pelo uso extensivo de dispositivos SMD • Aumento de MTBF • Tamanho reduzido

9. MicroLogix 1000Software de Programação SLC 500Modular SLC 500Fixo MicroLogix1000 • Programa Todos os Controladores SLC 500 e MicroLogix 1000 • Converte Aplicações entre MicroLogix 1000 e SLC 500 • Ambiente Único de Programação Para os modelos do MicroLogix com 10 pontos o software de programação é gratuito

10. MicroLogix 1000 HHPTerminal de Programação “Hand held” • Configuração e Start-up de Sistemas • Monitoração • Diagnósticos de Sistema • Ajustes de dados durante a Operação • Armazenamento/ Transporte de Programas • Programação/Edição

11. A História Completa da Família MicroLogix™ MicroLogix 1500 MicroLogix 1200 MicroLogix 1000  256 I/O Locais E/S Remotas em DeviceNet  12K de memória (2) 20 kHz HSCs, (2) 20 kHz PTO/PWMs, (4) Interrupção e (8) Entradas retentivas, ASCII completo Blocos terminais removíveis Modbus RTU mestre e escravo CPU+Base: $2.600 – 3.000 Módulos de E/S: $800 - $3.500  136 E/S Locais  6K de memória 20 kHz HSC, (4) Interrupção, (4)Entradas retentivas ASCII Write, PID, Ponto Flutuante Temporizadores de 1 mS Módulos de memória removível Modbus RTU mestre e escravo Controladores: $1.300 - $2.500 Módulos de E/S: $500 - $1.500 •  32 E/S Locais • 1K de memória, Matemática, 6,6 kHz HSC • DF1, DNet (DNI), Enet (ENI) • & DH485 (AIC+) • Preço-lista: $360 - $2.600
