Presentation Transcript

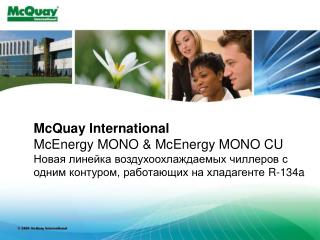

slide1

McQuay International

McEnergy MONO & McEnergy MONO CU

Новая линейка воздухоохлаждаемых чиллеров с одним контуром, работающих на хладагенте R-134a

slide2
Содержание

1. Что изменилось?1.1 Каталог продукции 2010 1.2 Положение в нашей линейке оборудования для кондиционирования воздуха

2. Что мы собираемся предложить?2.1 Характеристики и преимущества 2.2 Классы производительности 2.3 Рабочий диапазон 2.4 Энергоэффективность 2.5 Уровень шума 2.6 Габаритные размеры и вес 2.7 Опции

3. Вывод

2

slide4

1 контур

3 контура

2 контура

4 контура

Тепловой насос

Только охлажд.

1.1 Каталог продукции 2010

Хладопроизводительность

50

250

500

750

kW

100

1000

1250

1500

2000

5

15

Миничиллер (R-410A)

R-410A

Миничиллер с инверторным управлением(R-410A)

20

59

22

38

Миничиллер(R-407C)

145

47

R-407C

McSmart CR

McSmart C

155

48

98

413

McEnergy Mono*

177

627

McEnergy

329

515

McEnergy Inverter( с инв.управл. )

R-134a

254

583

McEnergy HPI “Extension”( с инв. управл. )

619

1858

AWS

**также доступно исполнение «компрессорно-конденсаторный агрегат»

slide5
1.2 Положение в нашей линейке оборудования для кондиционирования воздуха
slide6

Ассортимент воздухоохлаждаемых одновинтовых чиллеров на хладагенте R-134a - предлагаются исполнения от 100кВтдо 1.860кВт

1.2 Положение в нашей линейке оборудования для кондиционирования воздуха

Инвертор

С 2 контурами

330 - 515 кВт (C/O)

С 3 контурами

250 - 580 кВт (H/P)

Без инвертора

С 2 контурами

С 3 контурами

С 1 контуром

185 - 630 кВт

620 - 1.860 кВт

100 - 410 кВт

Хладопроизводительность

6

slide7

Раздел 2---------------------------------Что мы собираемся предложить?

7

slide8
2.1 Характеристики и преимущества

Доступны 2 исполнения:● стандартное исполнение (10 типоразмеров) ● компрессорно-конденсаторный агрегат (10 типоразмер)

Стандартная эффективность комбинируется:● со стандартным уровнем шумом

● с низким уровнем шума

Температура подаваемой воды до -15°C

(стандартное исполнение)

Широкий диапазон производительности● 100~410кВт (станд. исполнение) ● 120~490кВт (компр.-конденсаторный агрегат)

Компактный дизайн с паяным пластинчатым теплообменником(стандартное исполнение)

Широкий диапазон предельных значений (темп.окруж.воздуха до -18°C)

Расширенный список опций (доступна опция рекуперации тепла)

8

slide9
2.2 Классы производительности

A) Стандартное исполнение:

● Станд. эфф. – Станд. уровень шума

● Станд. эфф. – Низкий уровень шума

Прим.: рассч. притемп. на исп. 12/7°C , темп.окр.возд. 35ºC

Прим.: рассч. притемп. на исп. 12/7°C , темп.окр.возд. 35ºC

B) Компр.-конденсаторный агрегат:

● Станд. эфф. – Низкий уровень шума

● Станд. эфф. – Станд. уровень шума

Прим.: рассч. при темп. насыщ. на всасыв. 7ºC, темп.окр.возд. 35ºC

Прим.: рассч. при темп. насыщ. на всасыв. 7ºC, темп.окр.возд. 35ºC

9

slide10
2.3 Рабочий диапазон

Серия ‘McEnergy MONO’:

Широкий рабочий диапазон:

- темп.окр.воздуха: от -18°C до +48°C

- температура воды: от -15°C до +15°C

Работа только в режиме "ICE mode"

Работа с глик.раствором

(темп.вода на вых. из испарит. ниже 4°C)

Темп. воздуха на входе в конденсатор, °С

Требуется регулирование скорости вентилятора

(темп. воздуха на конд. ниже 18°C для менее 3 вентиляторов)

Требуется регулирование скорости вентилятора

(темп. воздуха на конд. ниже 10°C для 3 и более вентиляторов)

Требуется регулятор Speedtroll (темп. воздуха на конд. ниже-10°C)

Темп. воды на выходе из испарителя, °С

10

slide11
2.3 Рабочий диапазон

Серия ‘McEnergy MONO CU’:

Широкий рабочий диапазон:

- темп.окр.воздуха: от -18°C до +48°C

- температура кипения: от -15°C до +15°C

Работа только в режиме "ICE mode"

Темп. воздуха на входе в конденсатор, °С

Требуется устр.защиты от обмерзания на испарителе

Требуется регулирование скорости вентилятора

(темп. воздуха на конд. ниже 18°C для менее 3 вентиляторов)

Требуется регулирование скорости вентилятора

(темп. воздуха на конд. ниже 10°C для 3 и более вентиляторов)

Требуется регулятор Speedtroll (темп. воздуха на конд. ниже-10°C)

Темп. насыщения на всасывании, °С

11

slide12
2.4 Энергоэффективность

Исполнение: - стандартный агрегат со стандарт.эффективностью - стандартный или низкий уровень шума

Станд.ур.шума

Низ.ур.шума

Прим.: рассч. при темп. на испар. 12/7°C, темп. окр.возд. 35ºC

Низ.ур.

шума

Станд.ур.шума

Прим.: рассч. при темп. на испар. 12/7°C, темп. окр.возд. 35ºC

12

slide13
2.4 Энергоэффективность

Исполнение: - компр.-конд.агрегат со станд. эффективностью - стандартный или низкий уровень шума

Станд. ур.шума

Прим.: рассч. при темп. насыщ.на всасыв. 7°C, темп. окр.возд. 35ºC

Низ.ур.шума

Прим.: рассч. при темп. насыщ.на всасыв. 7°C, темп. окр.возд. 35ºC

13

slide14
2.5 Уровень шума
  • Исполнение стандартной эффективности комбинируется сдвумя уровнями шума:

Сред. уровень звук. давления [дБ(А)]

Доступ. исполн. эффективн.

Уровень шума

Скорость вент.

[об/мин]

Кожух компрессора

Уровень шума соотв. стандарту ISO 3744 – шум измеряетсяна расст. 1 м в полусферическом пространстве

14

slide15
2.5 Уровень шума
  • Стандартное исполнение

Уровень шума

Модель

Звук. мощн. дБ(А)

Звук. давл. дБ(А)

Станд. уровень шума

Низк. уровень шума

Прим.: значения звук. давл. (на расст.1м) в соотв. со стандартом ISO 3744 и соотв. значениям:

на испарителе 12/7°C, темп. нар. возд. 35°C (при полной нагрузке)

15

slide16
2.5 Уровень шума
  • Компрессорно-конденсаторный агрегат

Звук. давл. дБ(А)

Уровень шума

Звук. мощн. дБ(А)

Модель

Станд. уровень шума

Низк. уровень шума

Прим.: значения звук. давл. (на расст.1м) в соотв. со стандартом ISO 3744и соотв. значениями:

Темп. насыщ. на всасыв. 7°C, темп. нар. возд. 35°C (при полной нагрузке)

16

slide17
2.6 Габаритные размеры и вес

(C)

(A)

(B)

Исполнение: - стандартное со стандартной эффективностью - стандартный или низкий уровень шума

17

slide18
2.6 Габаритные размеры и вес

(C)

(A)

(B)

Исполнение: - компр.-конденсат. агрегат со станд. эффективностью - стандартный или низкий уровень шума

18

slide19
2.7 Опции

Стандартные, устанавливаемые на заводе

Базовое исполнение включает следующие стандартные, устанавливаемые на заводе опции:

Пускатель Звезда-ТреугольникДвойная уставкаПрерыватели цепи вентиляторов с терморелеУстройство контроля фазЭлектрокалорифер испарителяЭлектронный ТРВЗапорный клапан на линии нагнетанияЗапорный клапан на линии всасыванияМанометры на стороне низкого давленияДатчик темп. окр. среды и сброс уставкиСчетчик рабочего времениКонтактор общей ошибкиСброс уставки, функция “demand limit” и сигнализацияПрерыватели цепи вентиляторовРубильник

19

slide20
2.7 Опции

Опции по запросу

Для новых серий McEnergy MONO / McEnergy MONO CU:

(1) Не поставляется для 2 самых маленьких типоразмеров

20

slide22

С запуском новой серии чиллеров с 1 контуром на хладагенте R-134a McQuay может предложить полный ассортимент винтовых чиллеров – с диапазоном производительности от 100кВт до 1.860кВт

Новый диапазон воздухоохлаждаемых чиллеров McQuay McEnergy MONO – с одним контуром –

Основные характеристики новой серии:

Широкий диапазон производительности от 100 кВт до 410 кВТ,10 типоразмерови 2 исполнения по уровню шума (станд. и низкий уровень) – также доступно исполнение «компрессорно-конденсаторный агрегат» (сочетается с ЦК McQuay)

Каждый агрегат оснащен холодильным контуром, работающим на хладагенте R-134a, паяным пластинчатым теплообменником и одновинтовым компрессором с плавным управлением производительности, позволяющим регулировать производительность агрегата от 100% до 25%

Агрегат может подавать воду температурой до -15°C,как обычный воздухоохлаждаемый чиллер, и может функционировать при температуре окружающего воздуха до -18°C. Более того, агрегат характеризуется компактным дизайном и расширенным списком опций (доступна опция рекуперации тепла)

22
