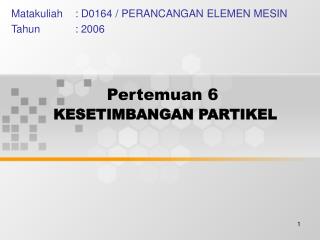

  1. Pertemuan 6KESETIMBANGAN PARTIKEL Matakuliah : D0164 / PERANCANGAN ELEMEN MESIN Tahun : 2006

  2. LEARNING OUTCOMES Pada akhir pertemuan ini, diharapkanmahasiswa akan dapat menerangkan kondisi keseimbangan akibat gaya yang bekerja pada suatu partikel

  3. OUTLINE MATERI • Syarat Kesetimbangan • Free body diagram • Kesetimbangan partikel 2 dimensi • Gaya tegang tali

  4. KESETIMBANGAN PARTIKEL • Kesetimbangan Partikel Jika jumlah atau resultante dari gaya-gaya yang bekerja pada suatu partikel adalah nol, dikatakan partkel dalam keadaan setimbang R = S F = 0 F4=400N F1=400N 30o F4=400N F2=400N F1=400N F3=400N F4=400N F3=400N 30o

  5. KESETIMBANGAN PARTIKEL-2D

  6. 4 m 2 m B A C GAYA TEGANG TALI Uraian gaya : TCB 3 m TCBY TCA TCAY TCAX TCBX Kesetimbangan di C: SFx =0 -TCAX + TCBX = 0 SFy = 0 -W + TCAY + TCBY = 0 mg

  7. KESETB PARTIKEL DALAM RUANG

  8. KESETIMB PARTIKEL DALAM RUANG

  9. PENUTUP • Kesetimbangan partikel berlaku untuk gaya-gaya pada suatu titik atau gaya-gaya pada benda yang mengarah ke satu titik • Perhitungan gaya luar pada kesetimbangan partikel dapat dilakukan dengan syarat kesetimbangan jumlah atau resultan gaya sama dengan nol
